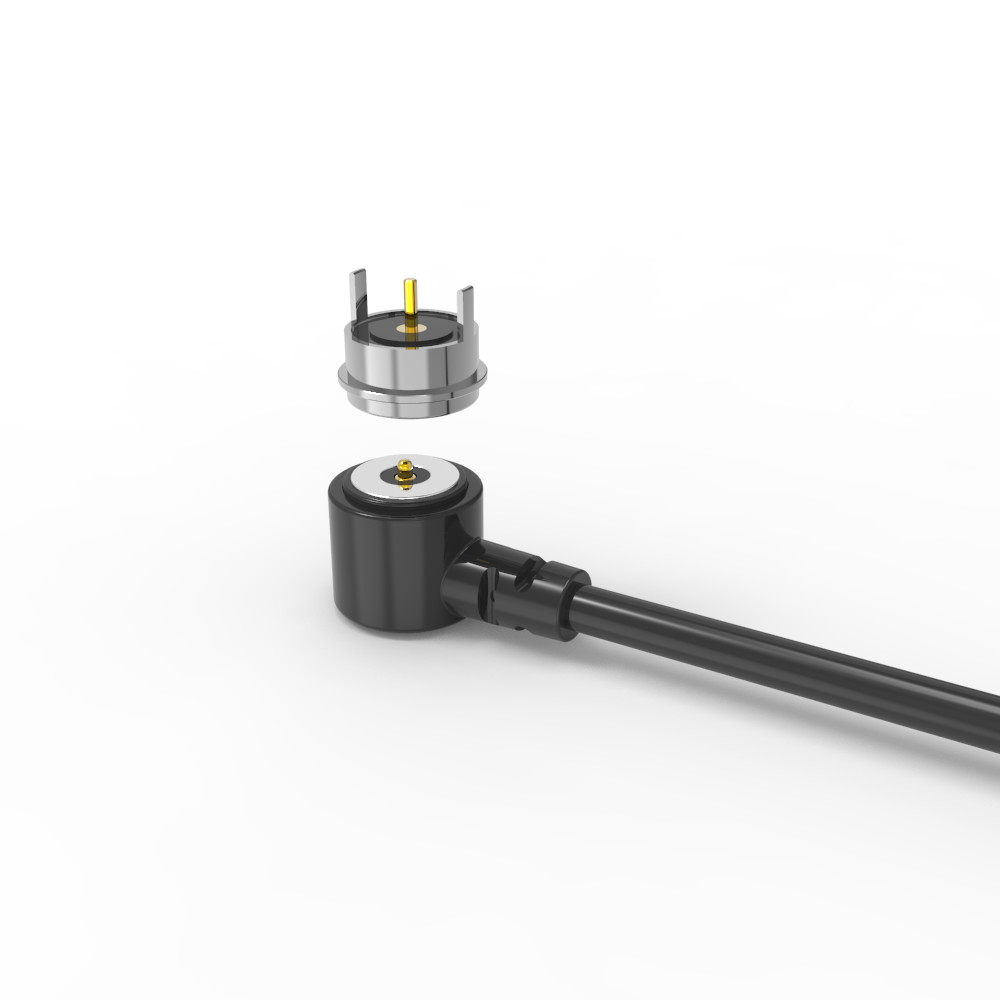

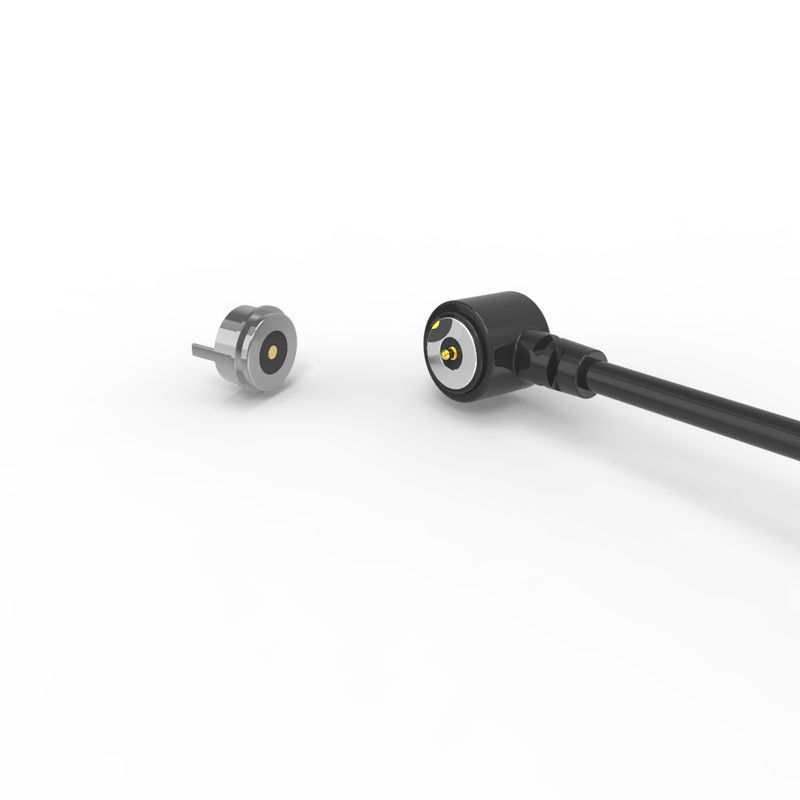

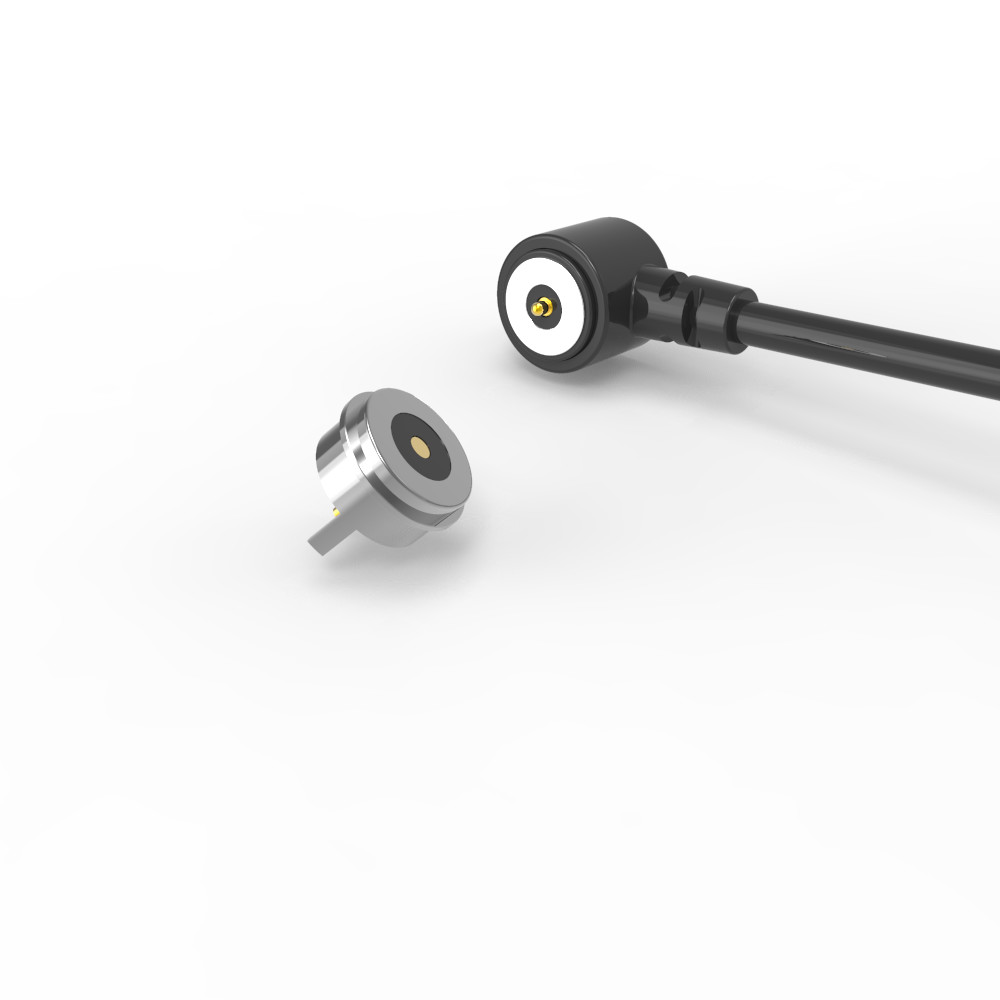

- Evet.8.0MM 2Pin Erkek ve Dişi Pogo Pin 2A 12V Kablo Bağlantısı ile Manyetik

Dia.8.0MM 2Pin Erkek ve Dişi  Pogo Pin Manyetik 2A 12V Kablo Konnektörü.

UPE'nin Manyetik Konnektör Yetenekleri
Temel Uzmanlık Alanları:

Özel manyetik konnektör tasarımı (pogo pin, kablo montajları, PCB'ye monte)

Konseptten seri üretime kadar uçtan uca çözümler

Yüksek güvenilirlikli uygulamalarda uzmanlaşma (endüstriyel, tıbbi, otomotiv, tüketici elektroniği)

Erkek manyetik kablo konnektörü:

Temel Bileşenler ve Malzemeler:

1.Pogo Pinler (Elektriksel Kontaklar):

.Temel Malzeme: Pirinç.

.Kaplama: Piston (hareketli uç) ve Namlu (muhafaza)  ile kaplanmıştır.minimum 5 mikro inç (µ") Altın (Au) üzerine 60-100 mikro inç (µ") Nikel (Ni). Bu, mükemmel korozyon direnci, iletkenlik ve dayanıklılık sağlar.

2.Muhafaza (Ana Plastik Gövde):

.Malzeme: Siyah HTN (Yüksek Sıcaklık Naylonu)  ile güçlendirilmiş30% Cam Elyaf (GF).

.Yanmazlık Derecesi: UL94 V-0 (Mükemmel alev geciktiricilik, kendi kendine sönen).

3.Mıknatıs:

.Tip: Neodim Demir Bor (NdFeB), sınıfı N52 (en güçlü yaygın olarak bulunan sınıf).

.Kaplama: Nikel (Ni) - Mıknatıs için korozyon koruması sağlar.

4.Kablo:

.Tip: 2-İletken (2C).

.Dış Çap (OD): 3.0mm.

.İletken: Muhtemelen 43 AWG (TC43) telleri, her biri 0.08mm çapında (esneklik sağlar).

5.Kablo Kılıfı ve Konnektör Kılıfı:

.Malzeme: Siyah TPE (Termoplastik Elastomer).

.Sertlik: 90A Shore (Esneklik, dayanıklılık ve tutuşun iyi bir dengesi).

Mekanik Özellikler:

1.Yay Kuvveti: 60 gram ±10g (yani, 50g ila 70g) pogo pininin sıkıştırıldığında ölçülür.1.0mm çalışma stroku. Bu, elektriksel temas için orta düzeyde, güvenilir bir kuvvettir.

2.Tam Strok: 1.20mm (Pogo pin pistonunun namluya sıkıştırılabileceği maksimum mesafe).

3.Mekanik Ömür: Minimum 10.000 eşleşme döngüsü (bağlanır/bağlantısı kesilir). Sık kullanım için uygun, sağlam bir tasarım olduğunu gösterir.

Elektriksel Özellikler:

1.Çalışma Gerilimi: 12V DC.

2.Çalışma Akımı: 2A (pin/çift başına).

3.Temas Direnci: Maksimum 50 mili-ohm (mΩ) belirtilen koşullar altında pogo pin çifti başına.

4.Test: %100 birimlerin Açık Devre ve Kısa Devre temel elektriksel işlevselliği ve güvenliği sağlamak için test.

Uygunluk ve Güvenilirlik:

1.Çevresel Uygunluk: Açıkça RoHS (Tehlikeli Maddelerin Kısıtlanması) ve REACH (Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması) uyumlu olduğu belirtilmiştir. Çoğu küresel pazar için esastır.

2.Korozyon Direnci (Tuz Püskürtme Testi): Standart bir test yöntemi (örneğin, ASTM B117) başına 48 saat maruz kalma. Bu, kaplama/malzemeler için iyi korozyon direnci gösteren, zorlu ortamlar için uygun, önemli bir test süresidir.

Dişi manyetik konnektör:

..Malzemeler:
PIN: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni ;
Muhafaza: Siyah HTN+30%GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
...Elektriksel:
Gerilim:12 V.
Akım:5.0A.
Temas direnci:50mΩMaks (PIN).
%100 açık ve kısa test.
ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi:48 H.

Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1.Takılabilir kaynak PCB kartı;
2. Tellerin kaynaklanmasından sonra şekillendirilmesi ve kapsüllenmesi;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin  Kablo Konnektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

ÖnerilenPCB düzeni

Manyetik Konnektörün Avantajları:

1.Zahmetsiz Kullanıcı Deneyimi

.Otomatik Adsorpsiyon: Basit bir "geçme" hareketiyle kolayca bağlanır – hassas hizalama gerekmez.

.Düşme Önleyici Güvenlik: Gerilim altında (örneğin, kabloya takılma) temiz bir şekilde ayrılır, cihazları hasardan korur.

2.Olağanüstü Dayanıklılık

.Yüksek Döngü Ömrü: 100.000–200.000 bağlantı/bağlantı kesme döngüsü için derecelendirilmiştir – standart konnektörleri fazlasıyla aşmaktadır.

.Sağlam Tasarım: Güçlendirilmiş yapı, fiziksel strese ve sık kullanıma karşı dayanıklıdır.

3.Çevresel Esneklik

.IPX8 Su Geçirmezlik: Cihaz tarafı (dişi) bağlantı noktası suya daldırmaya dayanır (giyilebilir cihazlar, tıbbi ekipmanlar, dış mekan cihazları için idealdir).

.Toz Direnci: Kapalı tasarım, parçacık girişini engeller.

4.Yüksek Performanslı Güç Dağıtımı

.Hızlı Şarj Desteği: 5A–10A akımları yönetir, enerjiye aç cihazlar için hızlı şarj sağlar.

.Düşük Direnç: Minimum enerji kaybıyla verimli yüksek akım iletimi için optimize edilmiştir.

5.Tasarım Esnekliği

.Özelleştirilebilir Estetik: Şekil, renk ve markalaşma, ana cihazlarla (örneğin, giyilebilir cihazlar, IoT aletleri) eşleşecek şekilde uyarlanmıştır.

.Form Faktörü Uyarlanabilirliği: Ultra ince profiller veya özel muhafazalar için tasarlanabilir.

6.Gelişmiş Güvenlik

.Kısa Devre Önleyici: Bağlantı/yanlış hizalama sırasında kazara kısa devrelere karşı yerleşik koruma.

.Hata Korumalı Polarite: Fiziksel tasarım, yanlış takılmayı önler (ters polarite koruması).

7.Gelişmiş Sinyal Yeteneği

.Yüksek Hızlı Veri: USB 2.0, HDMI 1.3, ses/video sinyallerini destekler – işlevsellikten ödün vermeden geleneksel bağlantı noktalarının yerini alır.

.Sinyal Bütünlüğü: Sık bağlantı kesintilerinde bile video/ses için kararlı iletimi korur.

Ürün uygulaması:
