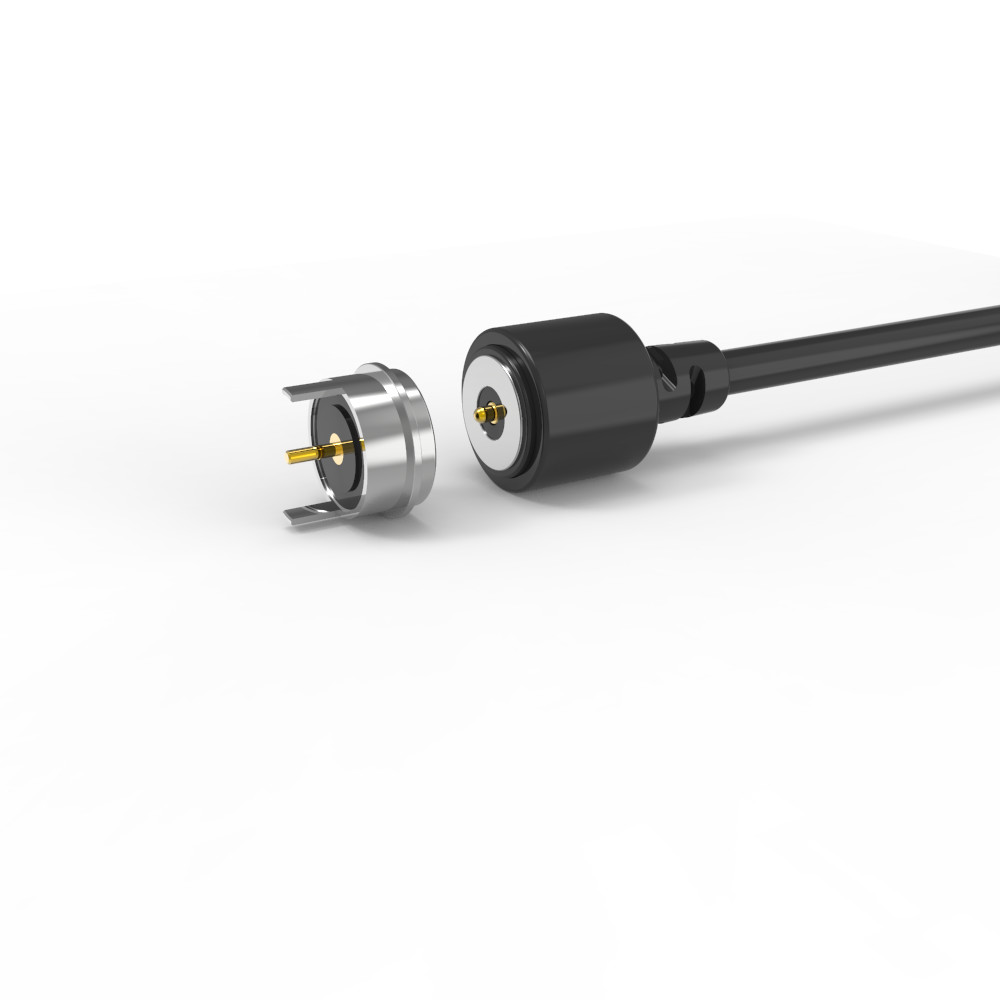

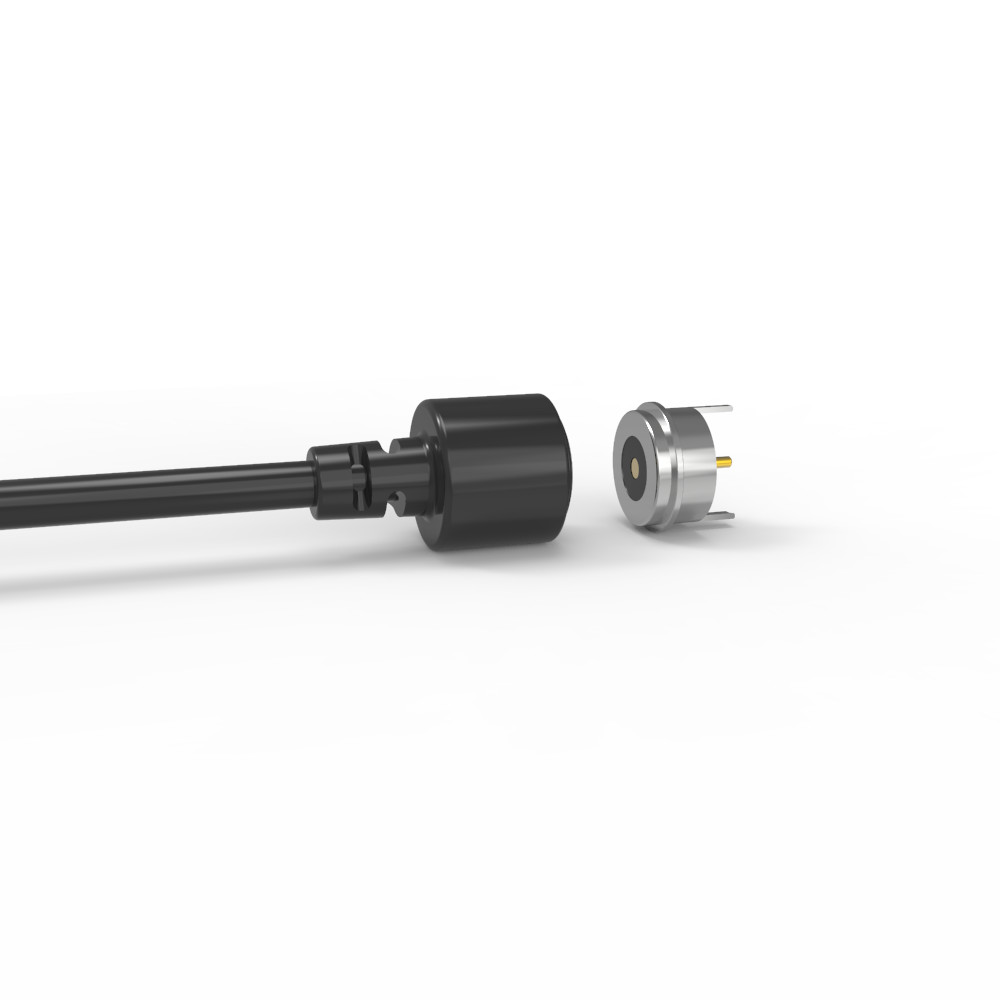

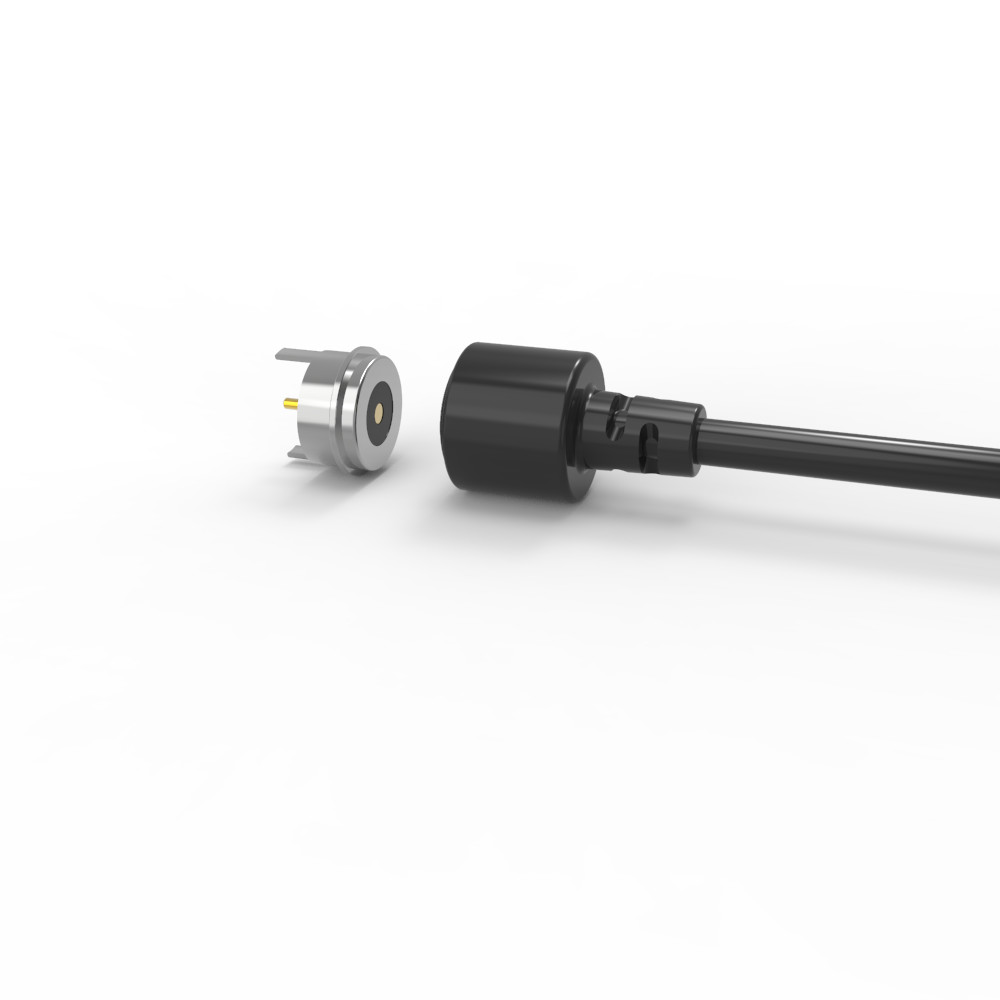

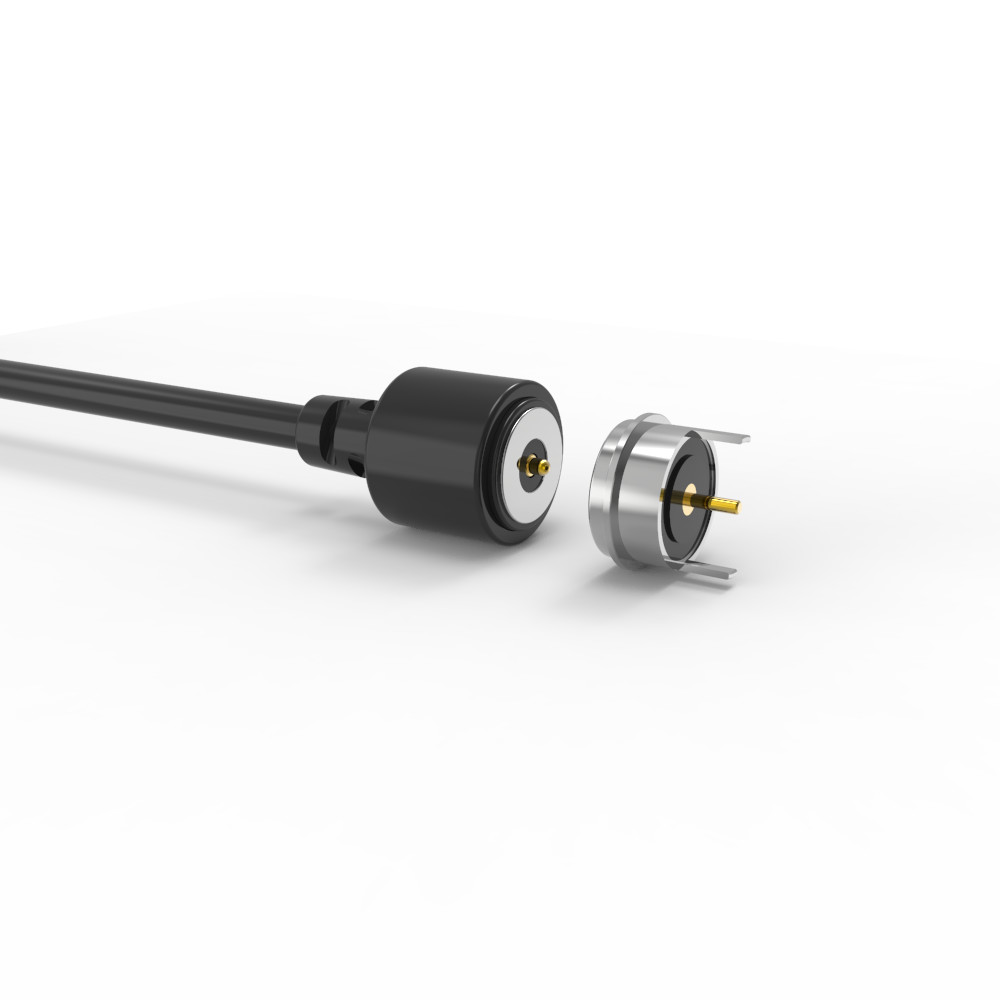

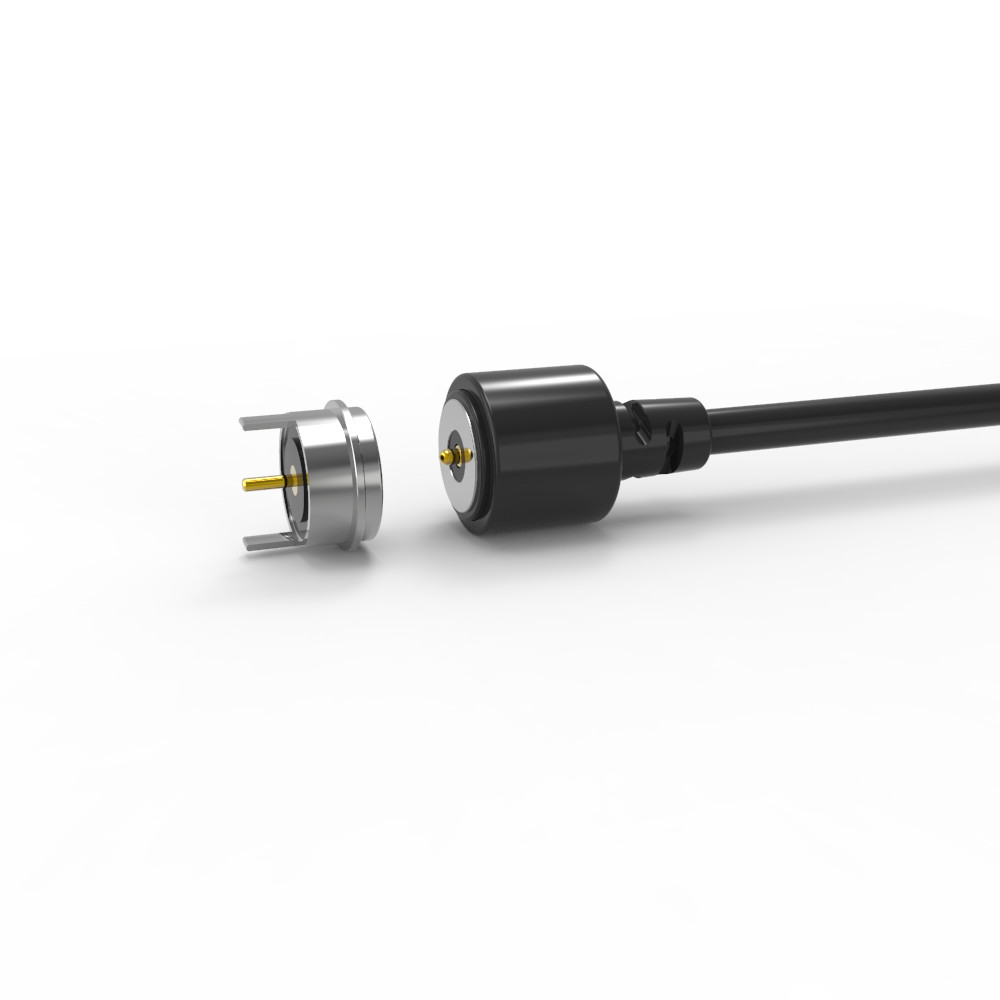

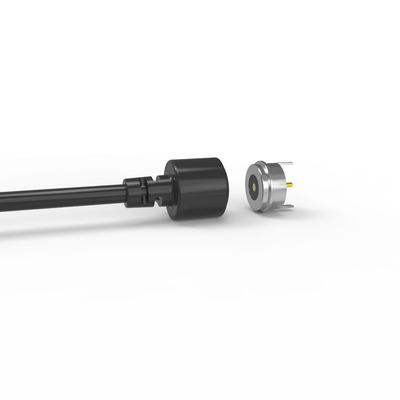

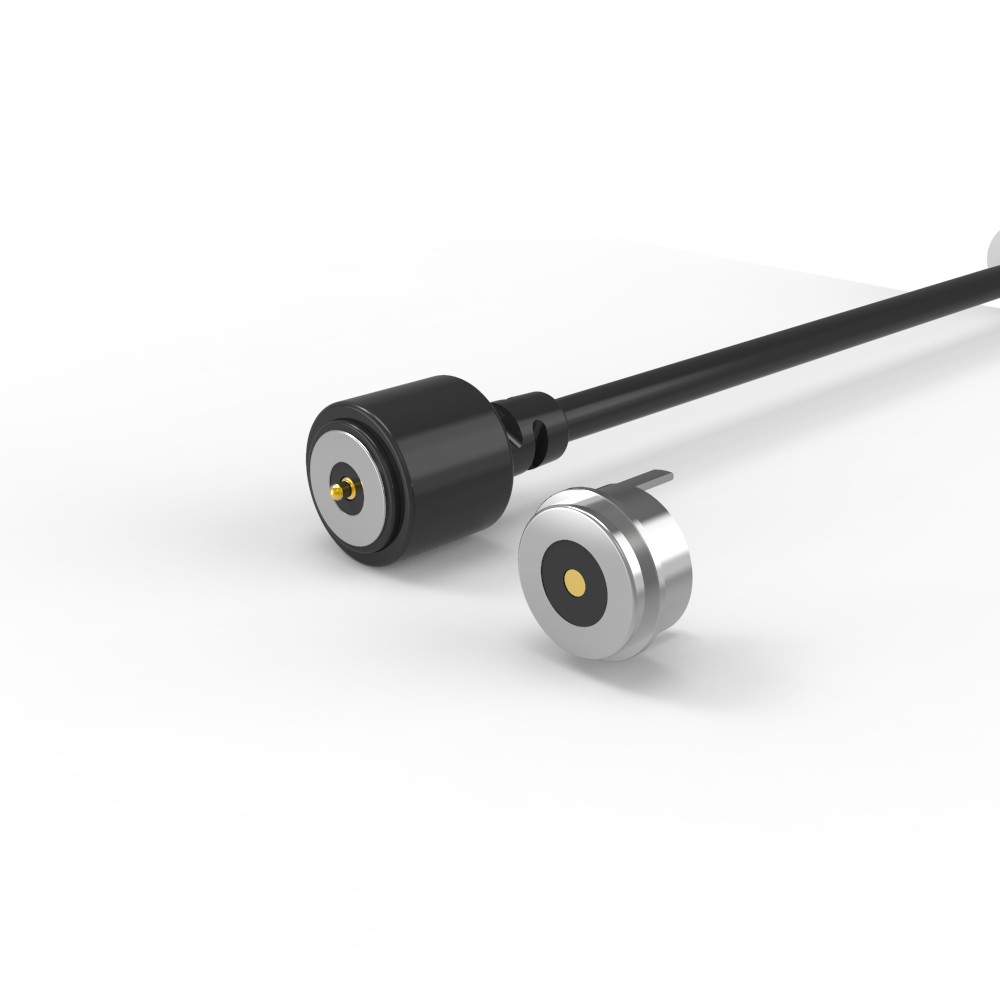

T şeklinde manyetik kablo bağlantısı siyah 90A bağlantı ceket yuvarlak manyetik bağlantı

T-şekilli manyetik kablo konnektörü siyah 90A konnektör ceketi yuvarlak manyetik konnektör.

UPE, profesyonel manyetik konnektör ve manyetik kablo konnektörü üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konnektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var. Farklı müşteri ihtiyaçlarına göre farklı manyetik pogo pin konnektör ve çözümleri tasarlanabilir.

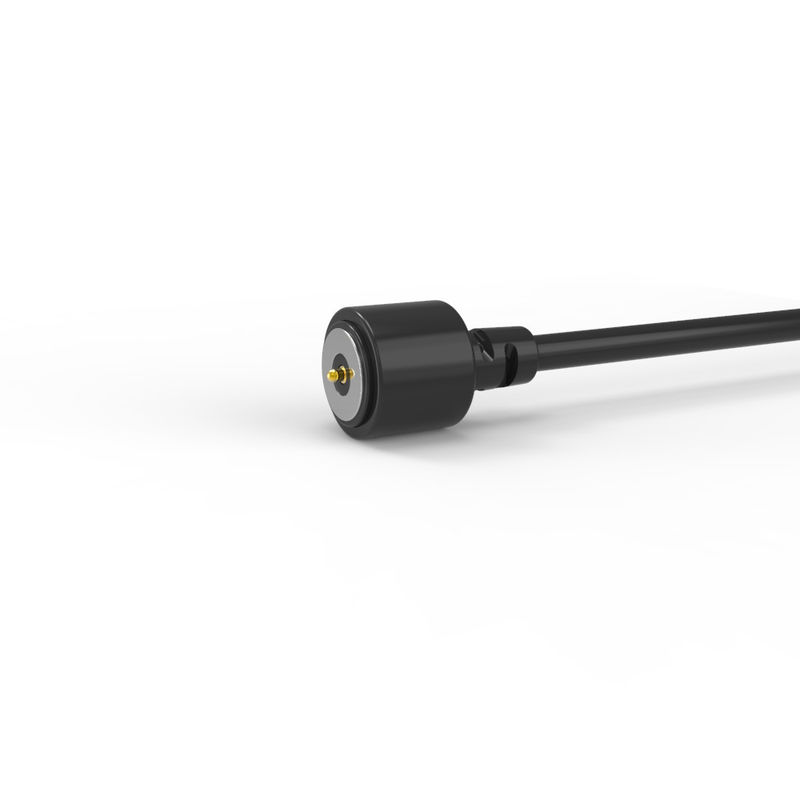

Erkek manyetik kablo konnektörü:

Ana Bileşenler ve Malzemeler:

1.Pogo Pinleri (Elektriksel Kontaklar):

.Ana Malzeme: Pirinç.

.Kaplama: Piston (hareketli uç) ve Namlu (muhafaza) üzerine kaplama minimum 5 mikro inç (µ") Altın (Au) üzerine 60-100 mikro inç (µ") Nikel (Ni). Bu, mükemmel korozyon direnci, iletkenlik ve dayanıklılık sağlar.

2.Muhafaza (Ana Plastik Gövde):

.Malzeme: Siyah HTN (Yüksek Sıcaklık Naylon) ile güçlendirilmiş 30% Cam Elyaf (GF)2.Çalışma Akımı:

.Yanmazlık Derecesi: UL94 V-0 (Mükemmel alev geciktiricilik, kendi kendine sönen).

3.Mıknatıs:

.Tip: Neodim Demir Bor (NdFeB), sınıfı N52 (en güçlü yaygın olarak bulunan sınıf).

.Kaplama: Nikel (Ni) - Mıknatıs için korozyon koruması sağlar.

4.Kablo:

.Tip: 2-İletken (2C).

.Dış Çap (OD): 3.0mm.

.İletken: Muhtemelen 43 AWG (TC43) telleri, her biri 0.08mm çapında (esneklik sağlar).

5.Kablo Ceketi ve Konnektör Ceketi:

.Malzeme: Siyah TPE (Termoplastik Elastomer).

.Sertlik: 90A Shore (Esneklik, dayanıklılık ve tutuşun iyi bir dengesi).

Mekanik Özellikler:

1.Yay Kuvveti: 60 gram ±10g (yani, 50g ila 70g) pogo pini çalışma strokuna 1.0mm sıkıştırıldığında ölçülür. Bu, elektriksel temas için orta derecede güvenilir bir kuvvettir.2.Tam Strok:

1.20mm  (Pogo pin pistonunun namluya sıkıştırılabileceği maksimum mesafe).3.Mekanik Ömür:

 Minimum 10.000 eşleşme döngüsü (bağlanır/bağlantısı kesilir). Sık kullanım için uygun, sağlam bir tasarımı gösterir.Elektriksel Özellikler:

1.Çalışma Gerilimi:

12V DC .2.Çalışma Akımı:

2A  (pin/çift başına).3.Temas Direnci:

Maksimum 50 miliohm (mΩ)  belirtilen koşullar altında pogo pin çifti başına.4.Test:

%100  birimlerin Açık Devre ve Kısa Devre temel elektriksel işlevselliği ve güvenliği sağlamak için test.Uygunluk ve Güvenilirlik:

1.Çevresel Uygunluk:

Açıkça RoHS (Tehlikeli Maddelerin Kısıtlanması) ve REACH (Kimyasalların Kaydı, Değerlendirilmesi, İzni ve Kısıtlanması) uyumlu olduğu belirtilmiştir. Çoğu küresel pazar için esastır.2.Korozyon Direnci

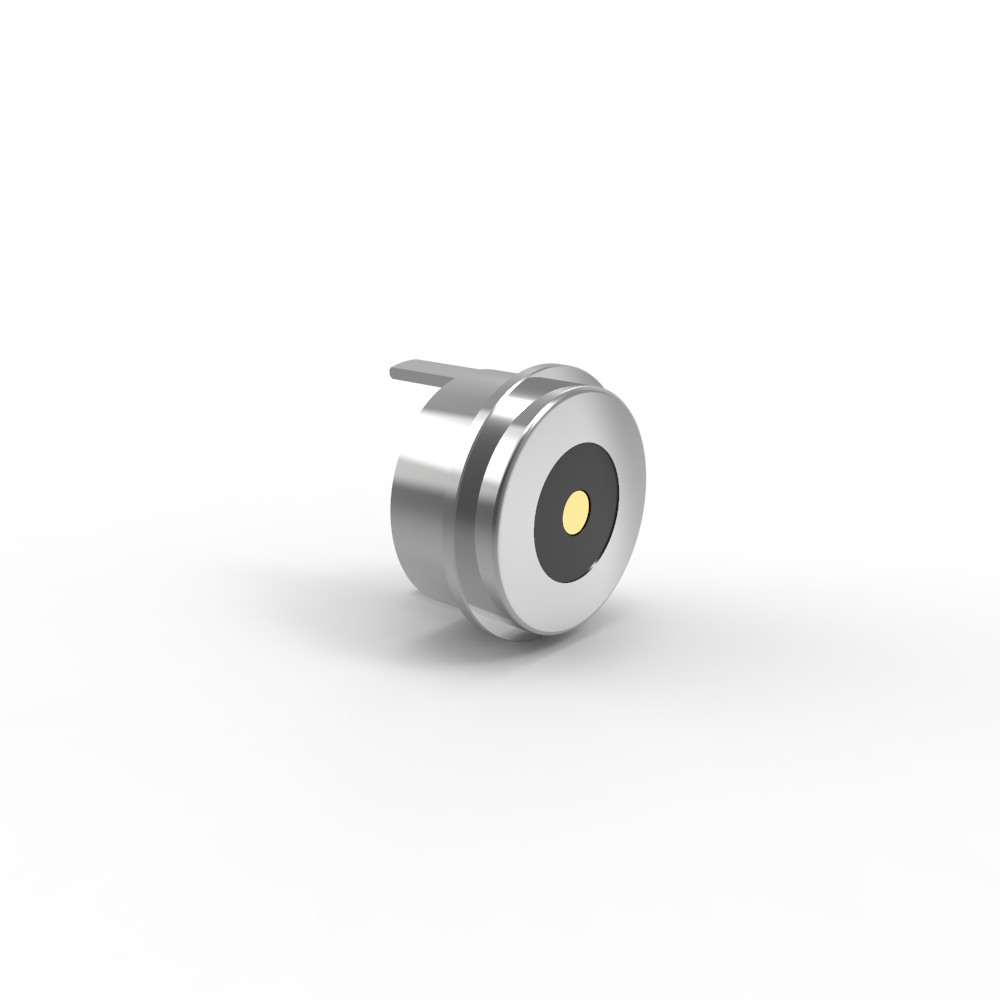

(Tuz Püskürtme Testi): Standart bir test yöntemi (örneğin, ASTM B117) başına 48 saat maruz kalma. Bu, kaplama/malzemeler için iyi korozyon direnci gösteren, zorlu ortamlar için uygun, önemli bir test süresidir.Dişi manyetik konnektör:

..Malzemeler:

PIN: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni ;
Muhafaza: Siyah HTN+30%GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
...Elektriksel:
Gerilim:12 V.
Akım:5.0A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi:48 H.
Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):

1.PCB kartına takılan kaynak;
2. Tellerin kaynak sonrası şekillendirilmesi ve kapsüllenmesi;
3.O PCB kartının bir transfer terminali eklenebilir;
4.Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.
Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Adı

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

Önerilen pcb düzeni

Manyetik Konnektörün Avantajları:●

Otomatik adsorpsiyon bağlantı deneyiminin insanileştirme tasarımı;

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarılması kolaydır,

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir ●Ömür boyu: 100.000-200.000 döngüye kadar;

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir Manyetik konnektörün görünümü,

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir ●Ürün kısa devre önleyici yapı tasarımı ve hatasız;

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0

HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir Ürün uygulamaları:1)PCB kartı;

2)Dijital kamera/Tıbbi ürünler/ Yazıcı kartuşları;

3)Golf kolu/ Elektrikli araçlar/ Telefon uygulamaları;
4)Kardiyak defibrilatör/Araç şarjı/Hava temizleyici;
5)LED düz aydınlatmalar/LED flaş ışığı/Tablet/Dizüstü bilgisayar/PC ;
6)Güç bankası/ Dijital ürün/ Küçük ev aletleri uygulaması;
7)Şarj ürünleri/Sinyal iletim ürünleri vb.
