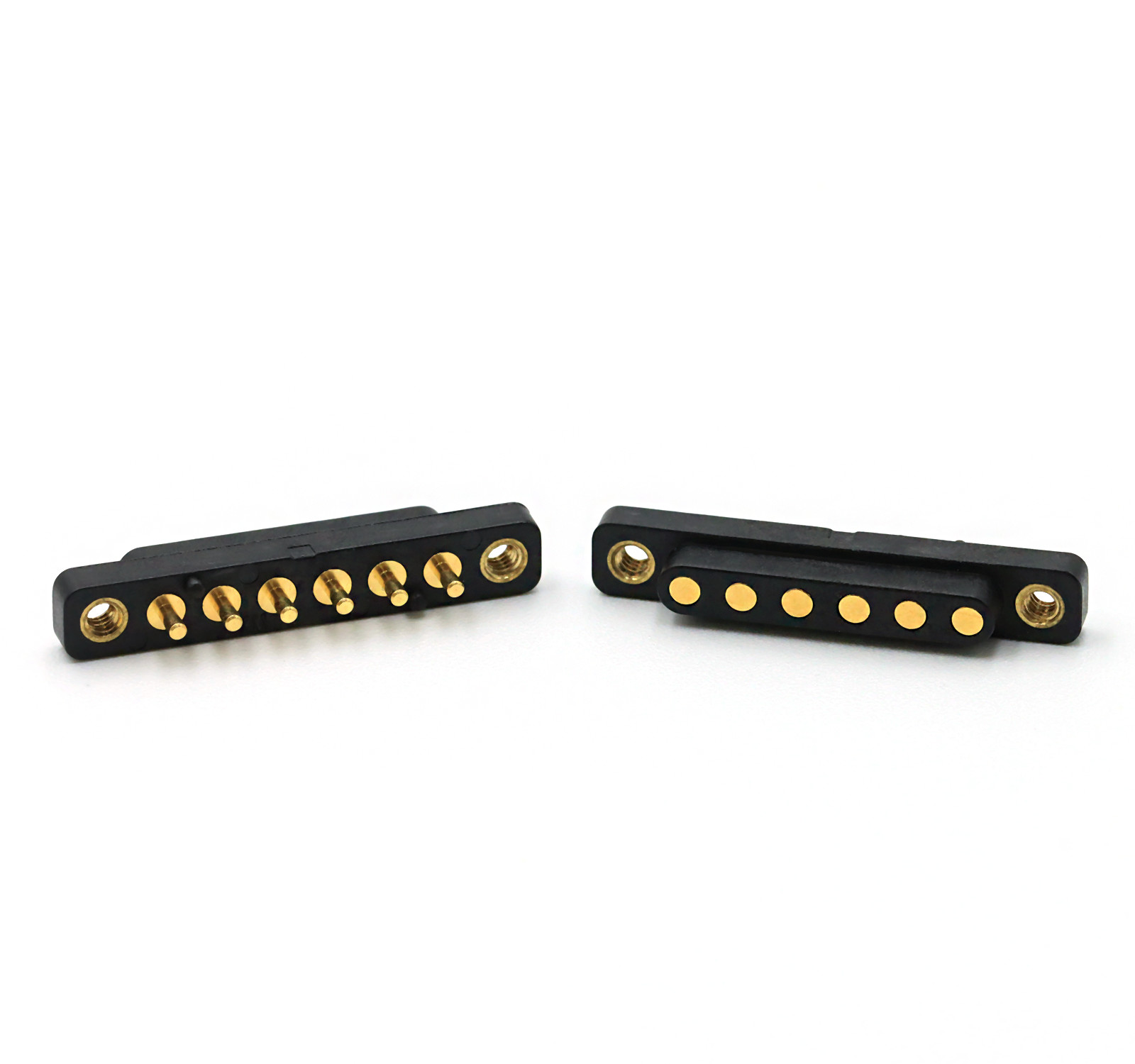

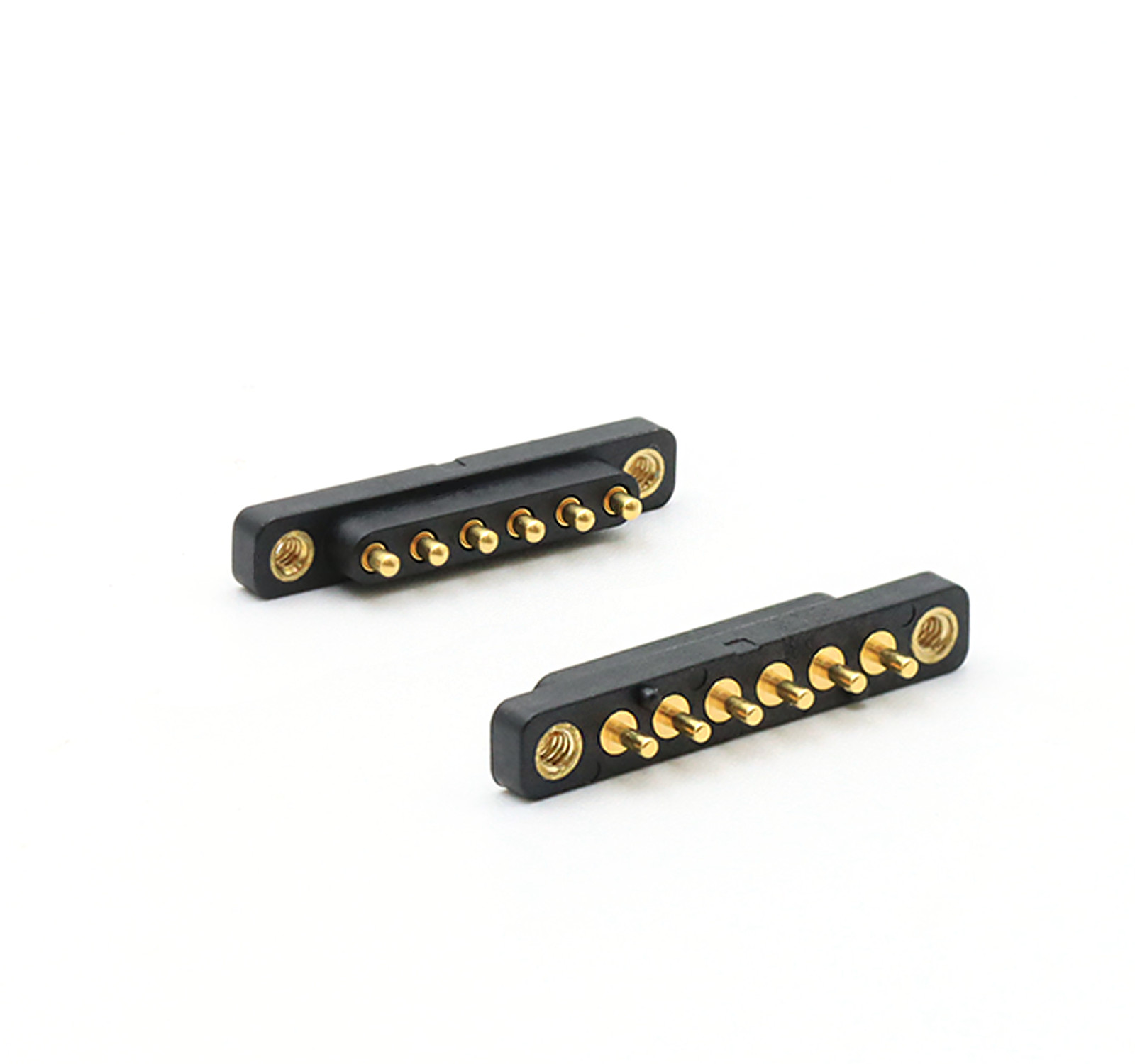

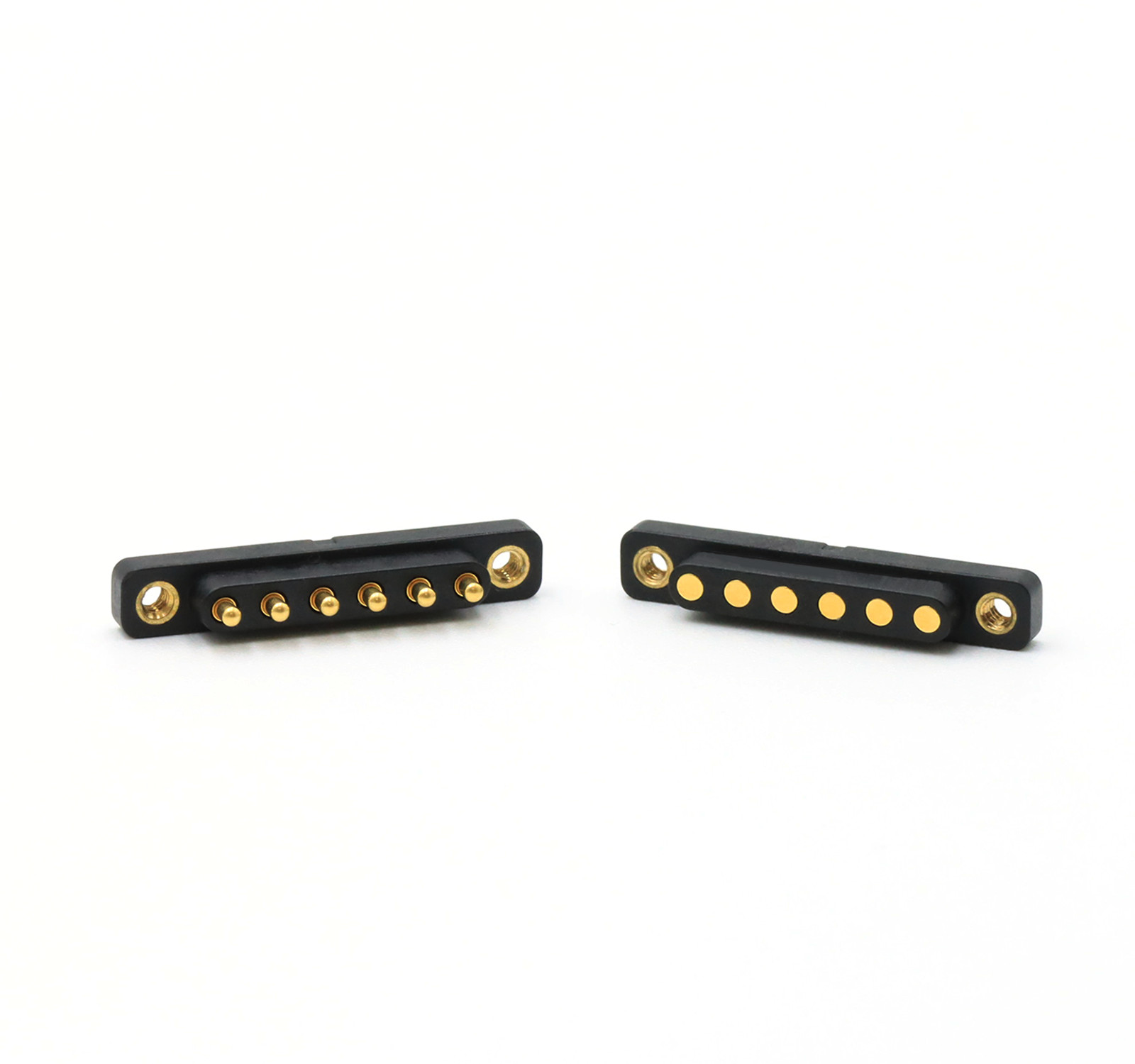

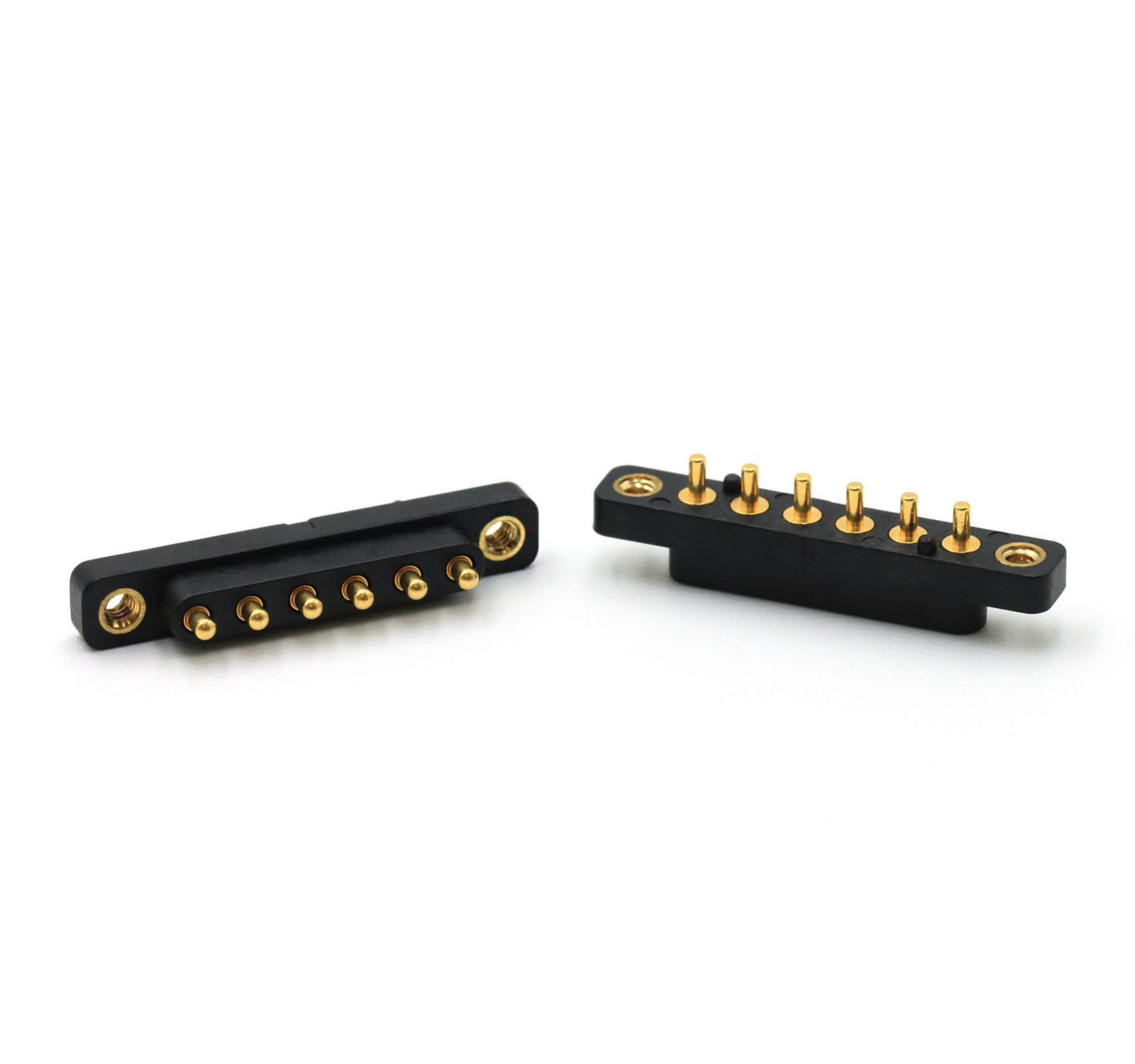

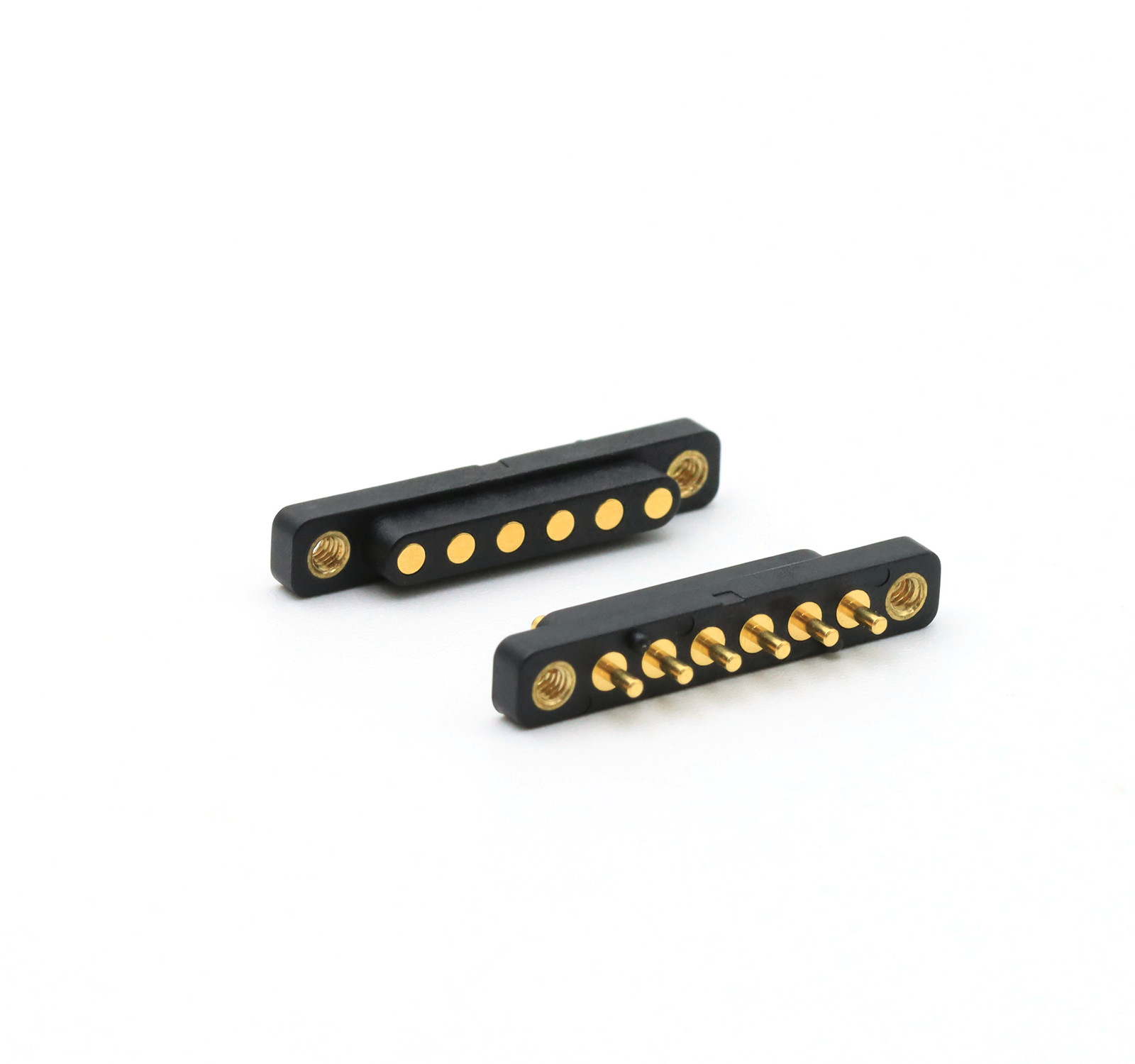

Altın kaplama 6pin vida delikleri ve kadın yayla yüklü pogo pin bağlantısı.
Tasarım ekibimiz malzeme bilimleri, elektrik mühendisliği, süreç mühendisliği ve makine yapımı alanlarında çok büyük deneyime sahiptir.
UPE Yaylı Bağlantıların Avantajları:
Yaylı bağlantılar, genellikle yay iğneleri veya pogo iğneleri olarak bilinir, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
UPE, SMT / DIP / Sağ Köşede / Levhane Kupası ile 2.54mm pitch standart erkek ve dişi 2pin-40pin Pogo pin bağlantısı geliştirdi.
Pogo Pin Hayat testi 1000.000 döngüye kadar.
Tüm ürünler HF, RoHS REACH standardını geçebilir.
Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
6 pinli vida erkek pogo pin bağlantısı boyutu:
6 pinli visli dişi pogo pin bağlantısı boyutu:
Önerilen pcb düzeni
Yapılandırma toleransı: ±0.05mm
Bahar yüklü bağlantı parametresi performansı
|
Adı
|
6 pinli ipli erkek ve dişi pogo pin bağlantısı
|
|
Süpürge
|
KurşunsuzC6801, XXU'dan Min Au'ya 60~100U'ya kadar
|
|
Fıçı
|
KurşunsuzC6801, XXU'dan Min Au'ya 60~100U'ya kadar
|
|
Bahar
|
SUS304
|
|
Konut
|
Siyah HTN+30%GF UL94 V-0
|
|
Siktir et.
|
M1.60
|
|
Yay gücü
|
80g±20g, 1.2mm çalışma yüksekliğinde.
|
|
Ful1 stork
|
1.4mm
|
|
Mekanik ömür
|
20000 döngü dakikası.
|
|
Mevcut
|
3A
|
|
Voltaj
|
DC 12V
|
|
Yapılandırma toleransı
|
±0,05 mm
|
|
Temas direnci
|
50m Max (PIN).
|
|
Çalışma sıcaklığı
|
-40°C~+130°C24 saat içinde.
|
|
Satışa karşı direnç
|
260°C±5°C 20s±2s
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Ürün kullanım alanı:
