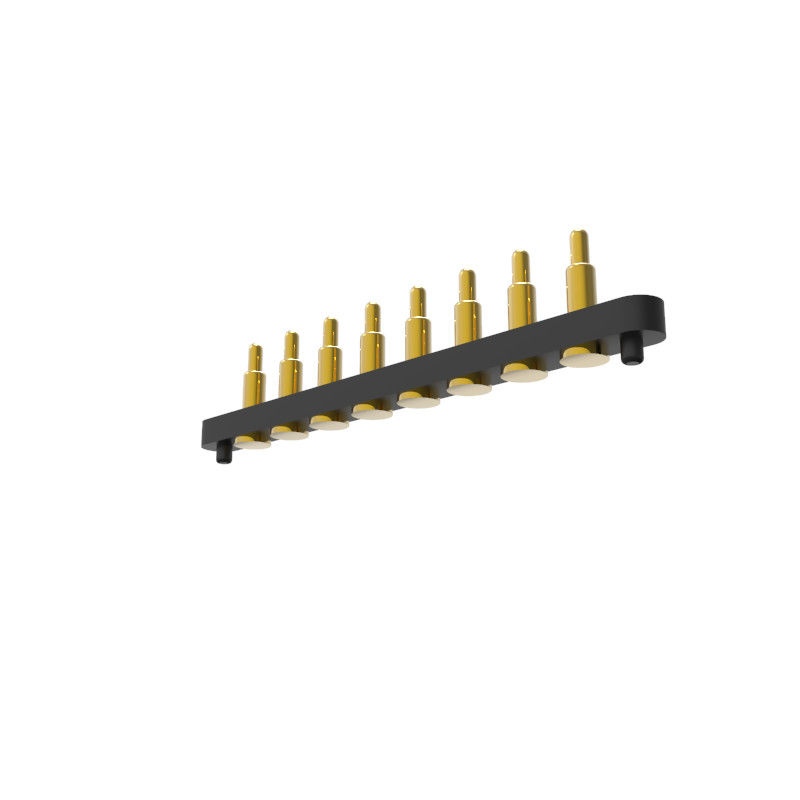

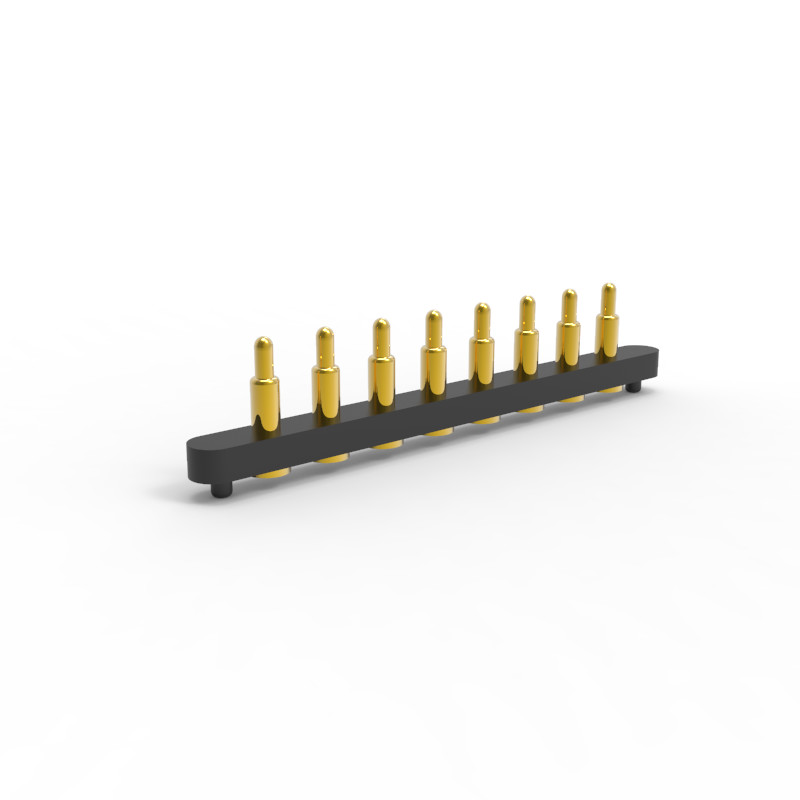

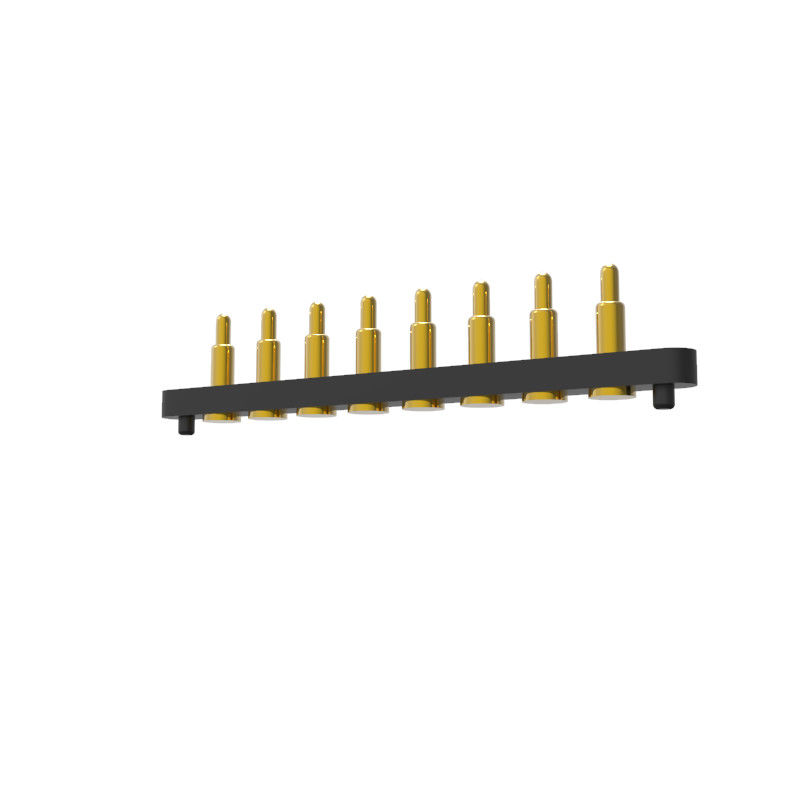

8pin SMT yayla yüklü pogo pin bağlantısı yüzey montajı PCB tunç altın kaplama. SMT tipi pogo pin için, iyi bir istikrar, namlu tabanı düz bir taban tasarımıdır,PCB kartında lehimlenmesi kolay.UPE, profesyonel yayla yüklü pogo pin konektörü özelleştirme hizmeti sunar, farklı ürünler ve pogo pin konektörü çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.
UPE Pogo Pin Konektörünün Avantajları
Genellikle yay ipleri veya pogo ipleri olarak bilinen Pogo Pin Connector, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.1.27mm'lik UPE geliştirilmiş,2.0mm 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörü SMT / DIP / Right Angle / Solder Cup ile.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Pogo Pin tipi yapısı ve açıklaması:
SMT:İyi istikrar, Fıçı tabanı PCB tahtasında lehimlenmesi kolay düz bir taban tasarımıdır.
DIP:Barrel'in kuyruğunda bir konumlandırma iğnesi vardır. PCB ile kaynak yaparken, hiçbir sapma meydana gelmez, iyi konumlandırma etkisi ve sağlam
kaynak.
Çift Başlı: Çift başlı Pogo iğnesinin tasarımı, tasarımcılara iki yönlü tahtadan tahtaya daha fazla esneklik sağlar
Bağlantı için, çift başlı iğneyi kaynaklamak gerekmez.
Sağ açı:Pogo Pin'in kuyruğu bükülmüştür, bu da tasarımcılara alan kullanımında daha fazla seçenek sunar. Kuyruğu telle de lehimlenebilir.
Kaynatma Kupası:Kablo ürünü için uygundur, telle kaynaklanması kolaydır
Vuruş tipi:Özel özelliklere sahip ürünler müşterilerin farklı ihtiyaçlarını karşılayabilir ve ihtiyaçlarına göre özelleştirilebilir
Müşterilerden.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Bahar yüklü bağlantı parametresi performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
Geri akış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C ± 2°C nispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörlerkonsantrasyon, 35+1°C/-2°C 48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş85'e bağlayıcılar°C± 2°C 96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Pogo Pin Bağlantısı Uygulama Alanı:
