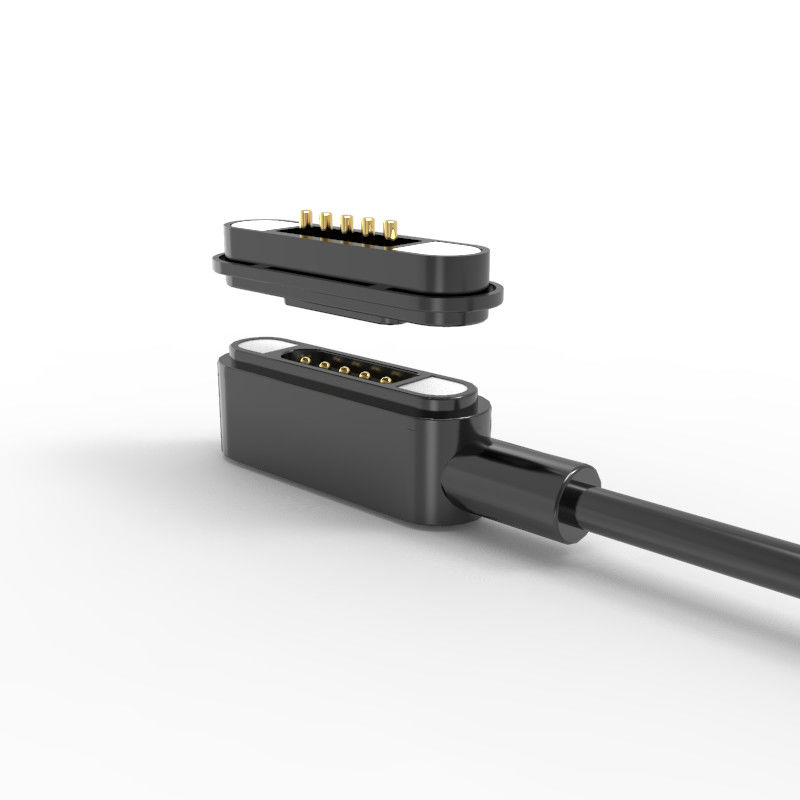

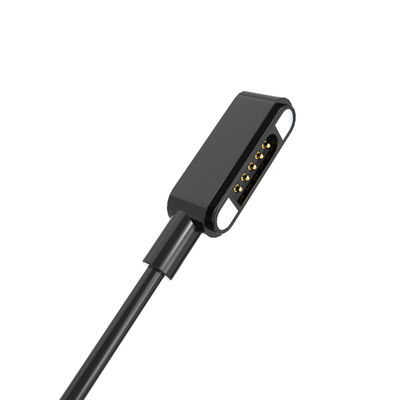

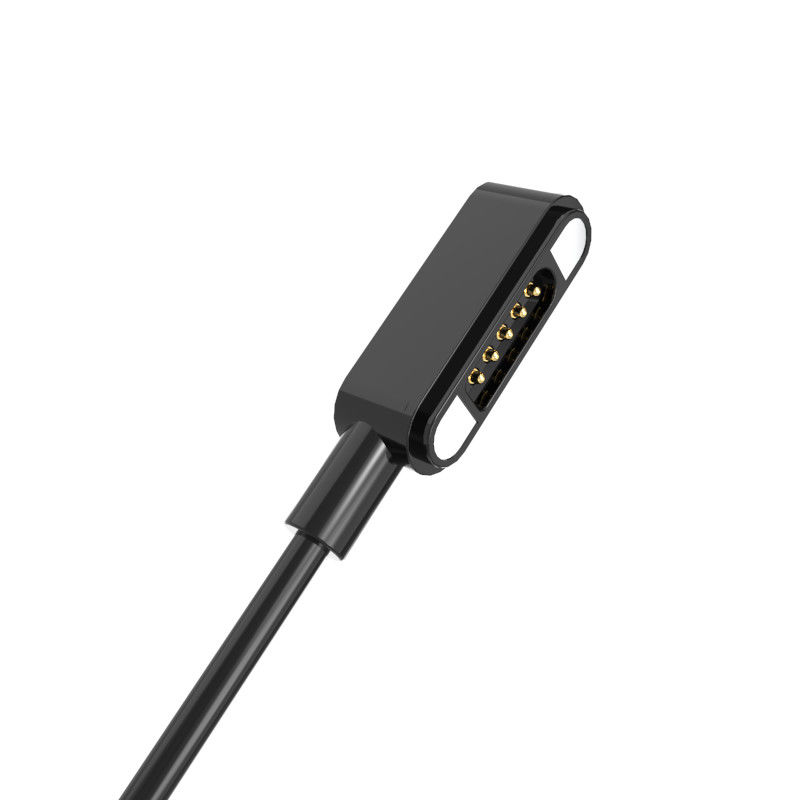

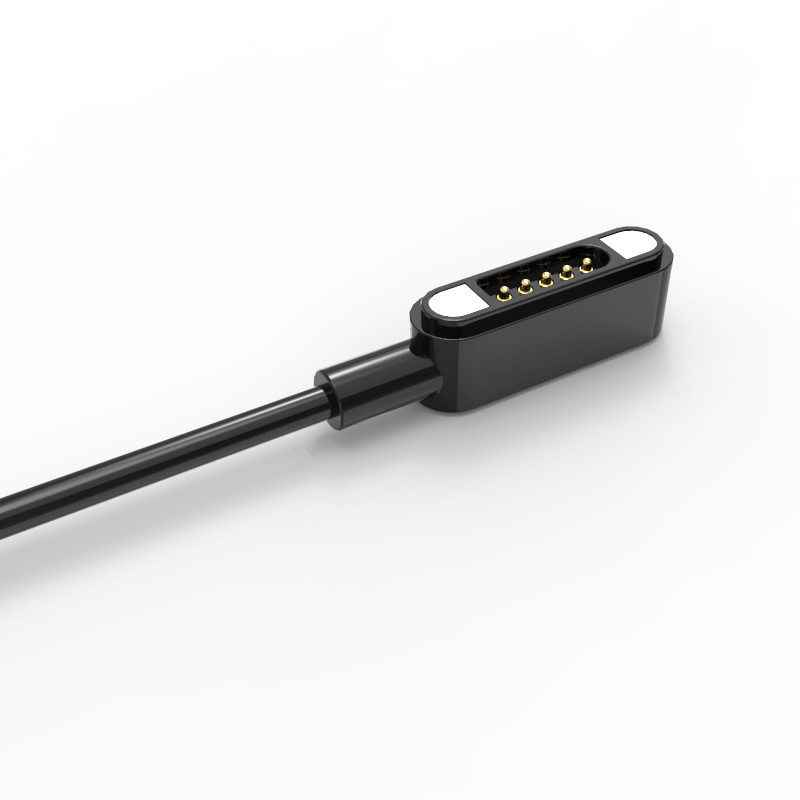

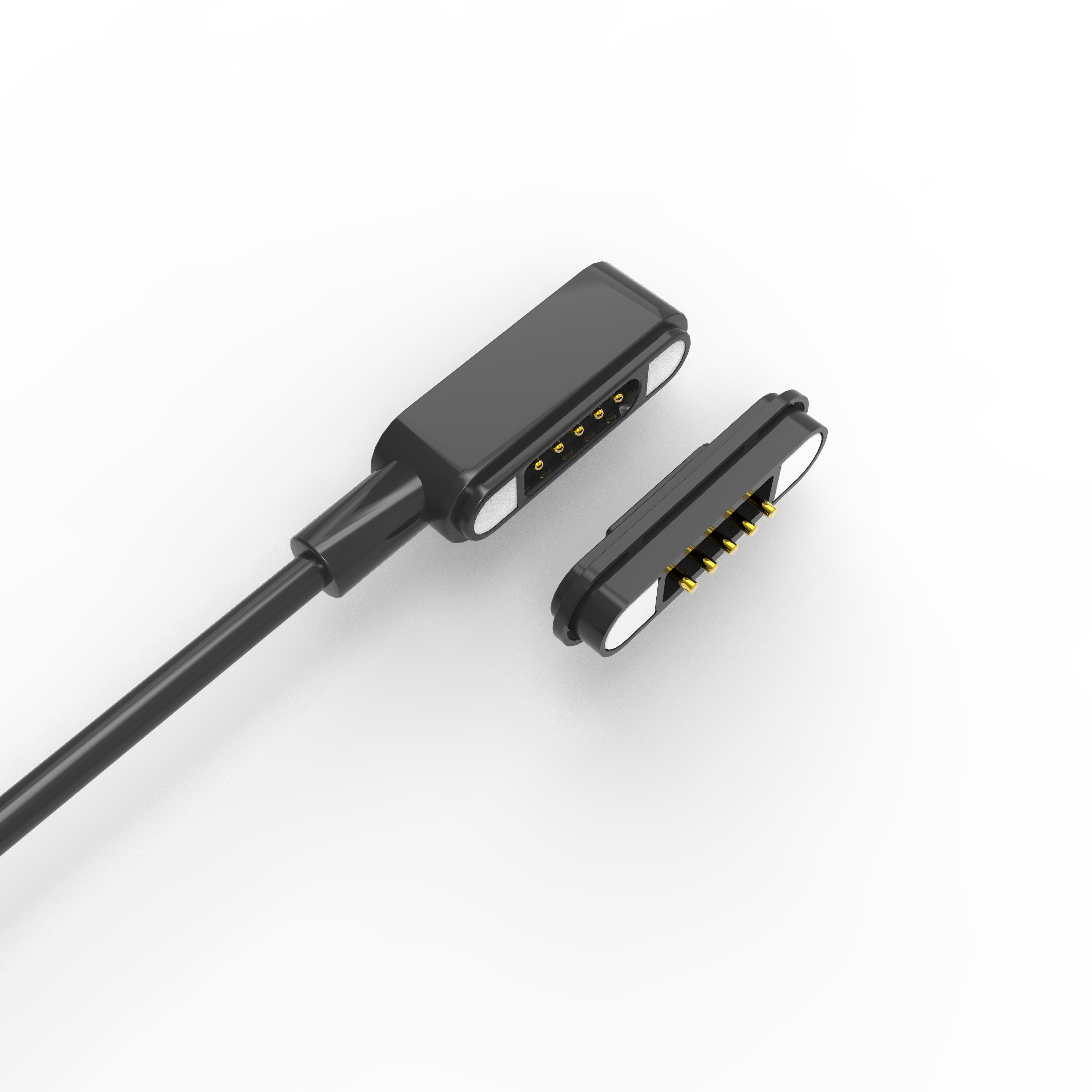

Bahar yüklü manyetik kablo bağlantısı 5 Pin manyetik veri bağlantısı siyah

Manyetik Kablo Bağlantısı Pogo 5 Pin Bağlantısı Baharlı Bağlantı

1Malzemeler ve İnşaat

Pogo Pin: Bakır, altınla kaplanmış yüzey (düşük temas direnci ve korozyon direnci sağlar).

USB konektörü:Dayanıklılık ve koruma için paslanmaz çelik kabuk (USB 2.0).

Konut:HTN (Yüksek Sıcaklıklı Naylon) +% 30 dolgu, UL94 V-0 derecesi (alev gerileyici, yüksek sıcaklıklara dayanıklı).

Dış Kalıp (Birleştirme):Siyah TPE 80A (yavaş, aşınmaya dayanıklı termoplastik elastomer).

Mıknatıs:Neodymium Iron Boron (NdFeB) kalıcı mıknatıs (yüksek performanslı, güçlü yapışma).

KabloAşırı doz.3.5mm,Dört çekirdek

Kırmızı ve Siyah: 65 tel × 0.08 mm (tin kaplama bakır, daha yüksek akım kapasitesi).

Beyaz ve Yeşil: 16 iplik × 0.08 mm (kaynak / sinyal için muhtemelen teneke kaplama bakır).

İzolasyon:Siyah TPE kaplama(genel ve dayanıklı)

2Mekanik Özellikler

Yay Gücü: 1.0 mm çalışma yüksekliğinde 80g ± 20g (dayanıklı temas basıncını sağlar)

Manyetik yapışkanlık kuvveti: >550G (güvenli erkek-kadın bağlantı).

Kullanım süresi: 50.000'den fazla döngü (yüksek dayanıklılık).

Güvenlik özellikleri: Doğru hizalama için kısa devreye karşı tasarım ve kutupsal işaretler.

3. Elektriksel Özellikler

İsimlendirilmiş Voltaj: 12V DC.

Mevcut dereceleri:

Sürekli: 3.0A.

En yüksek (anlık): en fazla 4,0A.

Temas direnci: ≤50mΩ (düşük güç kaybı).

Uyum: RoHS & REACH (çevreye uygun).

4Uygulamalar

Modüler elektronik: giyilebilir cihazlar, IoT cihazları, çıkarılabilir sensörler.

PCB Bağlantıları: Taşlara kaynatılmış veya overmolded.

USB-Uyumlu Sistemler: Güç dağıtımını (12V/3A) USB 2 üzerinden veri ile birleştirir.0.

Yüksek Güvenilirlik Kullanımları: Otomobil, tıbbi veya endüstriyel ekipman (UL94 V-0 ve 50k döngü ömrü sayesinde).

5Pin manyetik bağlantı parametresi:

5Pin Erkek Kablo Bağlantısı Teknik Çizimi (Ana Boyutlar):

5 Pin Dişi Manyetik Bağlantı Teknik Çizimi (Ana Boyutlar):

Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin

* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor

* Sen çizime bak ve biz de sana göndermek için numune yapalım

* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.

* Ürünü yapmaya başlıyoruz

* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.

* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
