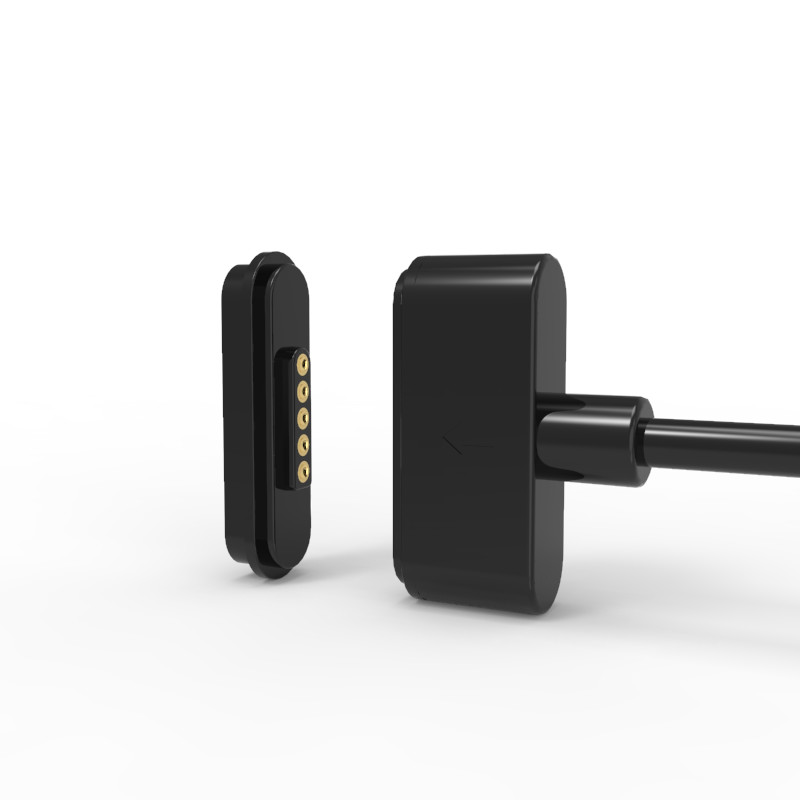

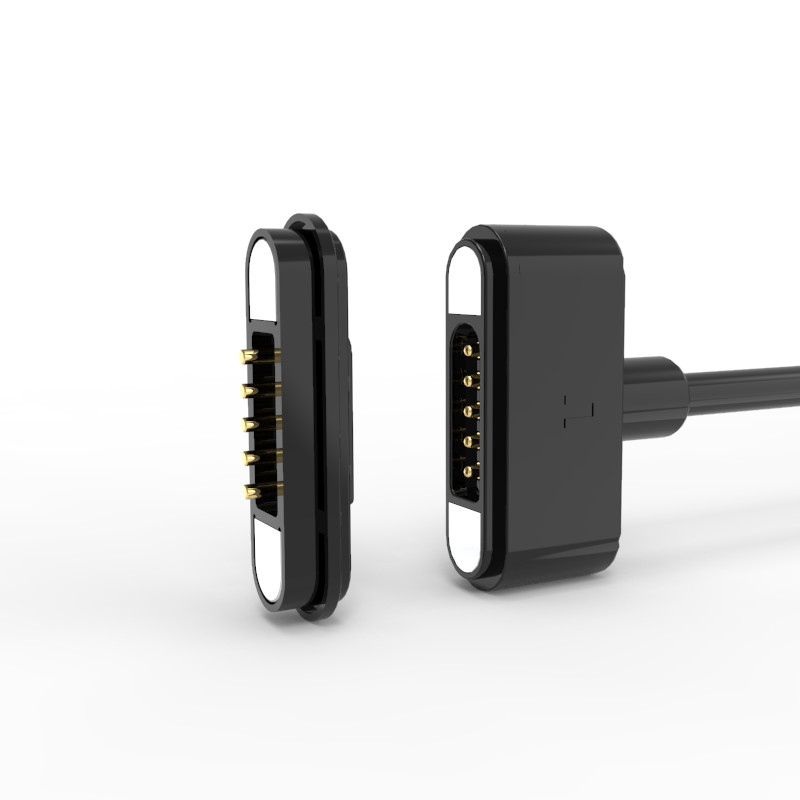

2.2mm pitch 5pin erkek manyetik şarj kablosu bağlantısı veri senkronizasyonu ile(Altınla kaplanmış kontaklar, HTN kaplama, NdFeB mıknatısı, TPE ceket)
1. Ana Özellikler
.4 çekirdekli TPE yalıtımlı 1 metrelik (1000 mm) esnek kablo (OD: 3,5 mm).
.Güçlü manyetik bağlantı (> 550G manyetik kuvvet) kutupluk tanımlaması ile.
.12V/3A güç kaynağı altınla kaplanmış manyetik temaslar yoluyla.
.USB 2.0 veri/güç ( paslanmaz çelik kabuk).
.Yüksek dayanıklılık: 50.000+ çiftleşme döngüsü, alev gerileyici (UL94 V-0).
2Malzemeler ve İnşaat
| Bileşen |
Özellikleri |
| Pogo pin |
Bakır, altınla kaplanmış yüzey (≤ 50mΩ temas direnci). |
| Plastik Ev |
HTN +% 30 UL94 V-0 siyah (yüksek sıcaklığa dayanıklı). |
| Mıknatıs |
NdFeB kalıcı mıknatıs (su püskürtmesine direnç için epoksi kaplama seçeneği). |
| Dış Kalıp |
Siyah TPE 80A (yavaş, aşınmaya dayanıklı). |
| USB konektörü |
Paslanmaz çelik kabuk (USB 2.0). |
| Kablo |
Dört çekirdek, uzunluğu 1000 mm:
- Kırmızı/Siyah: 65×0.08 mm iplik (güç).
- Beyaz/Yeşil: 16×0.08 mm iplik (veriler).
- Siyah TPE ceket. |
3Mekanik ve Elektriksel Özellikler
| Parametreler |
Değer |
| Bahar Gücü |
80g ± 20g @ 1,0mm yükseklikte. |
| Manyetik Yapışkanlık Gücü |
> 550G. |
| Hizmet Hayatı |
50Min. 1000 döngü. |
| Adlık Voltaj |
12 V DC. |
| Sürekli Akım |
3.0A. |
| Zirve Akımı |
4.0A (max). |
| Temas direnci |
≤ 50mΩ. |
| Yüksek voltaj testi |
AC/DC 1000V, 0.5mA, 3 saniye. |
4Çevre ve Uyum

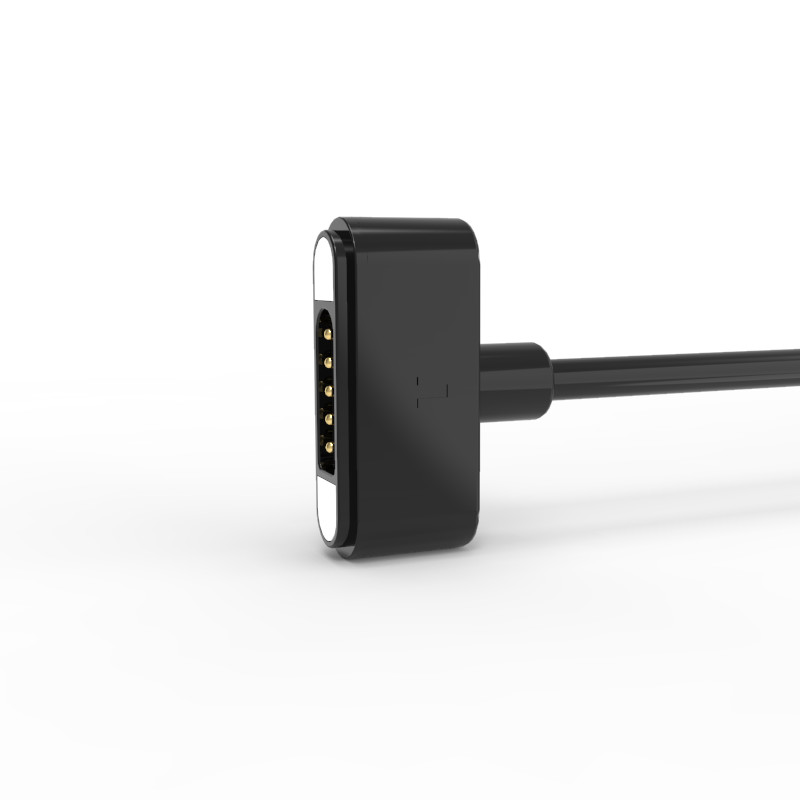

5Pin Erkek Kablo Bağlantısı Teknik Çizimi (Ana Boyutlar):

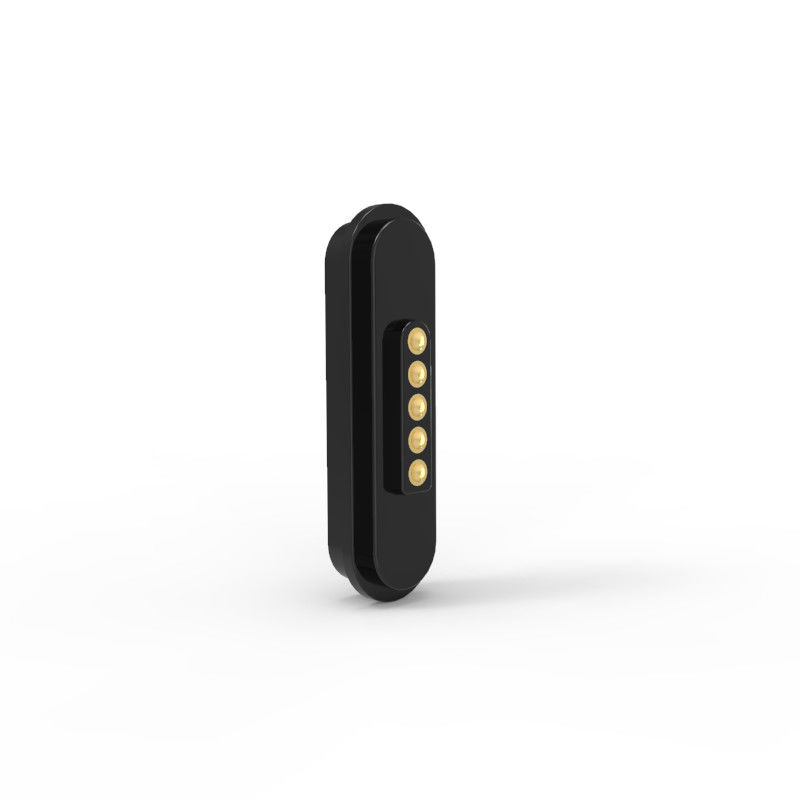

5 Pin Dişi Manyetik Bağlantı Teknik Çizimi (Ana Boyutlar):
Manyetik Kablo Bağlantıları Uygulama:
