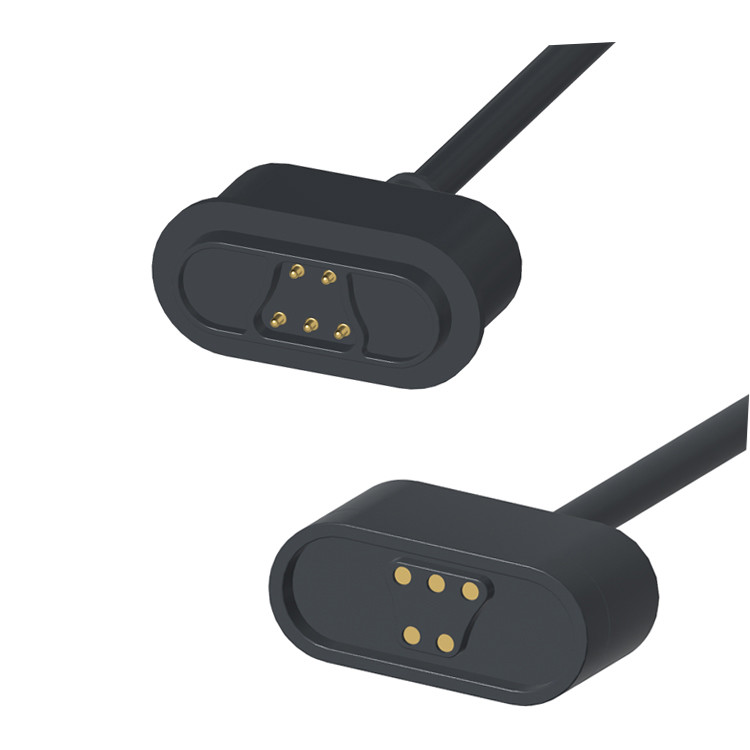

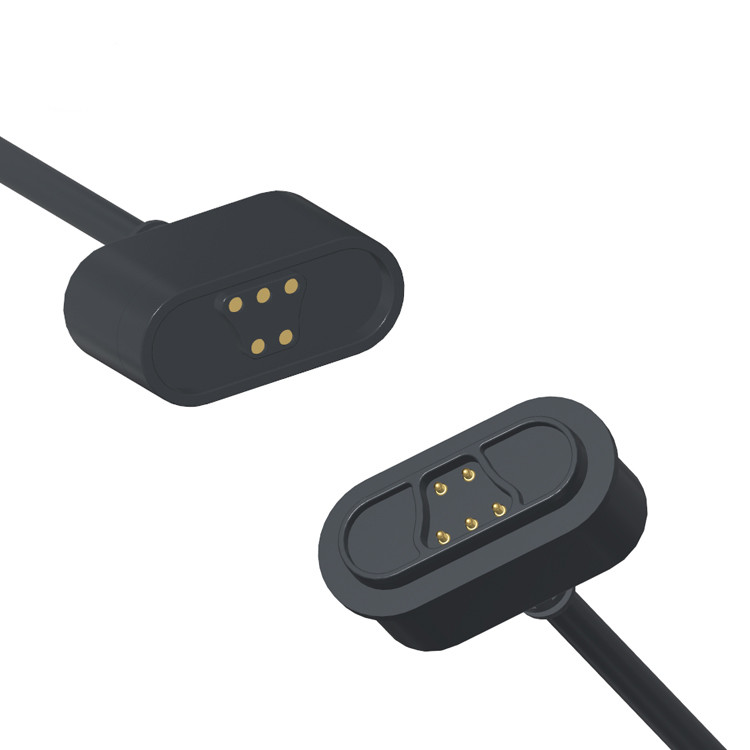

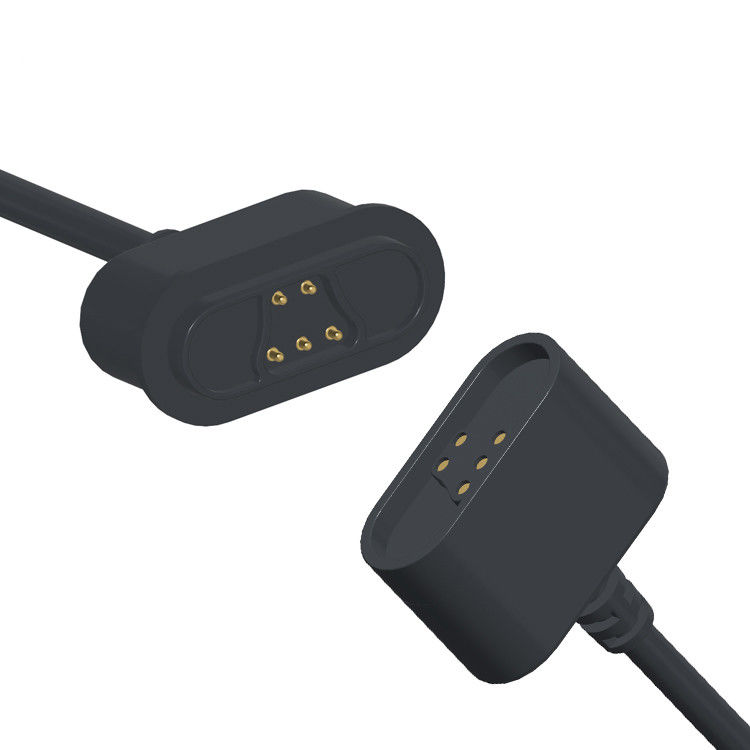

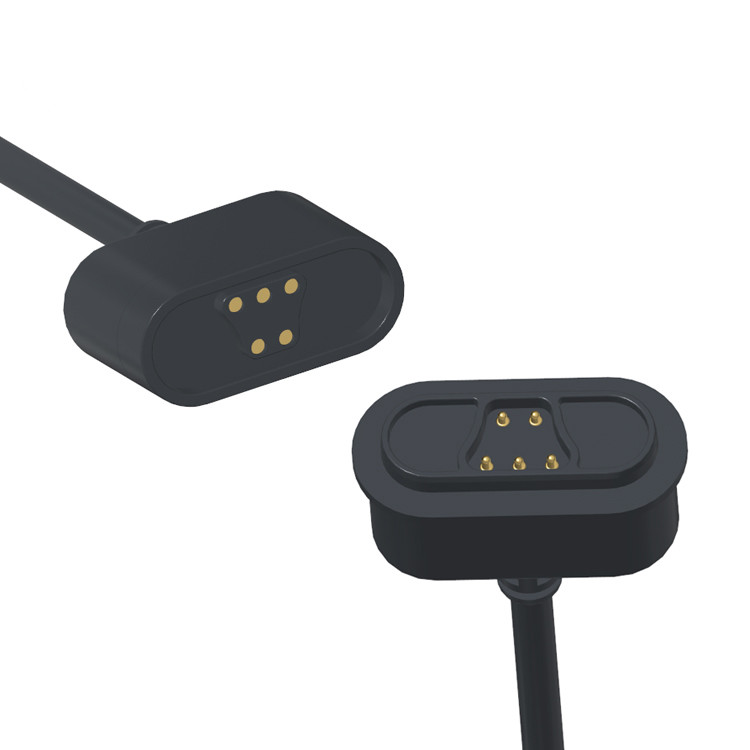

Özel çift sıra 5pin erkek ve kadın manyetik güç kablosu konektörü
Mekanik:
Pin1/3:
- Temas kuvveti: 80g±20g 1.1mm çalışma storke'de
- Hayat testi: 10.000 döngü
Pin2/4/5:
- Temas kuvveti: 80g±20g 0.8mm çalışma storke'de
- Yaşam testi:10,000 döngü
Elektrikli:
-Adlık voltaj: DC 12V; Adlık voltaj: 5A Max.
- Bahçenin temas direnci: 50 milliohm Max.
Çevresel performans:
- Çalışma sıcaklığı: -25°C'den +80°C'ye
- Tuz püskürtmesi 24 saat.
RoHS ve REACH uyumluluğu:
RoHS (Tehlikeli Maddelerin Sınırlanması): Malzemelerin kurşun, kadmiyum, cıva vb. gibi kısıtlı maddelerden arınmasını sağlar.
REACH (Kimyasal maddelerin Kayıt, Değerlendirme, İzin Verimi): Tüm kimyasal maddelerin AB'de kayıtlı ve kullanım için güvenli olduğunu doğruluyor.
Uygulama: Tüm malzemeler (bakır, altın kaplama, HTN koruması, PVC, mıknatıslar) ve kaplamaları, malzeme bildirimleri veya laboratuvar testi yoluyla uyumluluk doğrulanmalıdır.
% 100 Kısa ve Açık Döngü Testi:
Üretim gereksinimi: Her birim elektrikli doğrulama yapılır:
Kısa devre testi: Pinler arasında istenmeyen bağlantılar olmadığını doğruluyor
Açık devre testi: Tüm öngörülen sinyal/güç yollarında sürekliliği doğrular.
Test Yöntemi: Genellikle son montaj sırasında otomatik test ekipmanı ile yapılır.
Kalite güvencesi: Müşterilere ulaşan yanlış veya arızalı ünitelerin riskini ortadan kaldırır
5Pin Erkek ve Dişi Manyetik Kablo Bağlantıları Parametresi:
|
Adı
|
5 Pin manyetik kablo bağlantısı
|
|
Türü
|
Erkek ve dişi
|
|
Pin
|
5pin veya özel
|
|
Erkek/Dişi Bölüm Kablo
|
TPE
|
|
Erkek/Dişi Bölüm Kablo uzunluğu
|
70 mm
|
|
Renk
|
Siyah
|
|
Pogo pin/Dönüştürme parçaları
|
Bakır
|
|
Mıknatıs
|
NdFeB N52 kaplama Ni
|
|
Yay gücü
|
80g±20g, 0'da.8Çalışan Stork.
|
|
Mekanik ömür
|
10000 döngü Dakikası.
|
|
Mevcut
|
5.0AMax
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Çalışma sıcaklığı
|
25°C'den +80°C'ye kadar
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
5Pin erkek manyetik kablo bağlantısı teknik çizim
5Pin Dişi Manyetik Kablo Bağlantısı Teknik Çizim
Erkek manyetik kablo bağlantı noktası
Kadın manyetik kablo bağlantısı bağlantı noktası
Paket görünümü:
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Manyetik konektör ürünlerinin uygulanması:
1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı
2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları
3Havacılık, havacılık elektronik, askeri iletişim.
4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları
5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)
Neden UPE sizin ortağınız olsun?
● Güvenilir ve dayanıklı
● Hızlı tasarım ve teslimat
● Güvenilir ve dürüst bir ortaklık
Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)
* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).
* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).
*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).
* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.
* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
