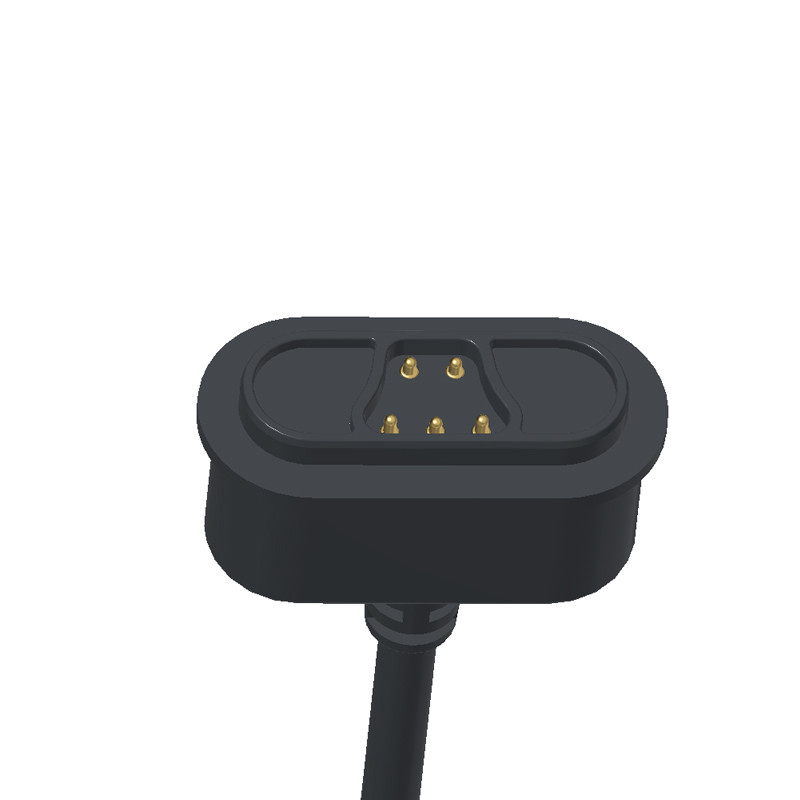

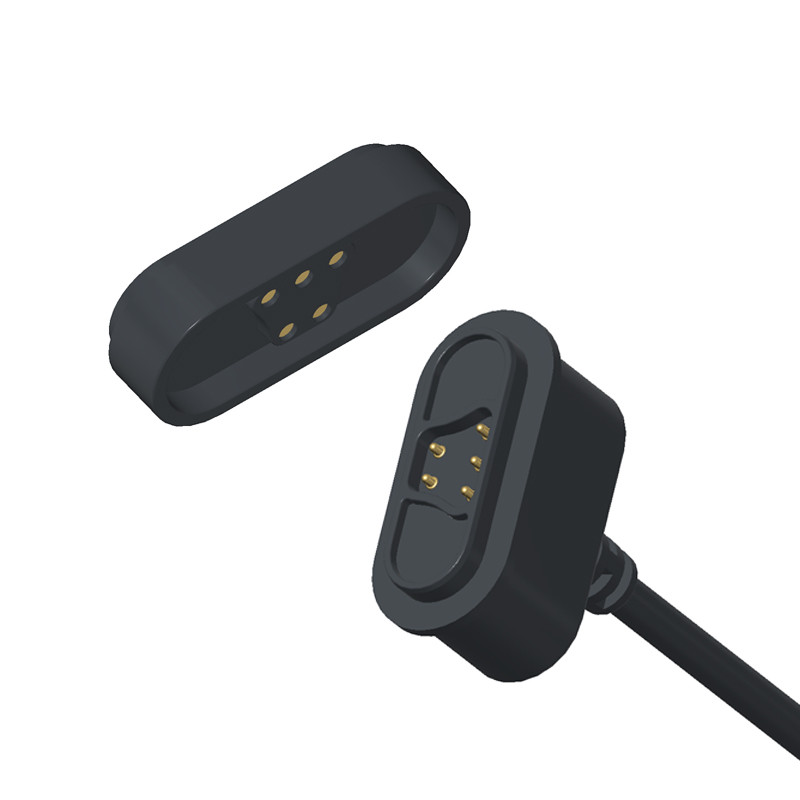

5 pin DC fiş erkek manyetik kablo bağlantısı ve kadın manyetik bağlantısı
Manyetik kablo konektörü ve kadın manyetik konektör tüm malzemeler RoHS & REACH uyumluluğuna uygun.
Tüm manyetik kablo konektörleri %100 kısa ve açık devre testinden geçti.
Mekanik:
Pin1/3:
- Temas kuvveti: 80g±20g 1.1mm çalışma storke'de
- Hayat testi: 10.000 döngü
Pin2/4/5:
- Temas kuvveti: 80g±20g 0.8mm çalışma storke'de
- Yaşam testi:10,000 döngü
Elektrikli:
-Adlık voltaj: DC 12V; Adlık voltaj: 5A Max.
- Bahçenin temas direnci: 50 milliohm Max.
Çevresel performans:
- Çalışma sıcaklığı: -25°C'den +80°C'ye
- Tuz püskürtmesi 24 saat.
5 Pin Erkek manyetik kablo bağlantıları ve Kadın manyetik bağlantı parametresi:
|
Adı
|
5 Pin manyetik kablo bağlantısı
|
|
Türü
|
Erkek ve dişi
|
|
Pin
|
5pin veya özel
|
|
Kablo
|
TPE
|
|
Kablo uzunluğu
|
70 mm
|
|
Renk
|
Siyah
|
|
Pogo pin/Dönüştürme parçaları
|
Bakır
|
|
Mıknatıs
|
NdFeB N52 kaplama Ni
|
|
Yay gücü
|
80g±20g, 0'da.8Çalışan Stork.
|
|
Mekanik ömür
|
10000 döngü Dakikası.
|
|
Mevcut
|
5.0AMax
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Çalışma sıcaklığı
|
25°C'den +80°C'ye kadar
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
5Pin erkek manyetik kablo bağlantısı teknik çizim

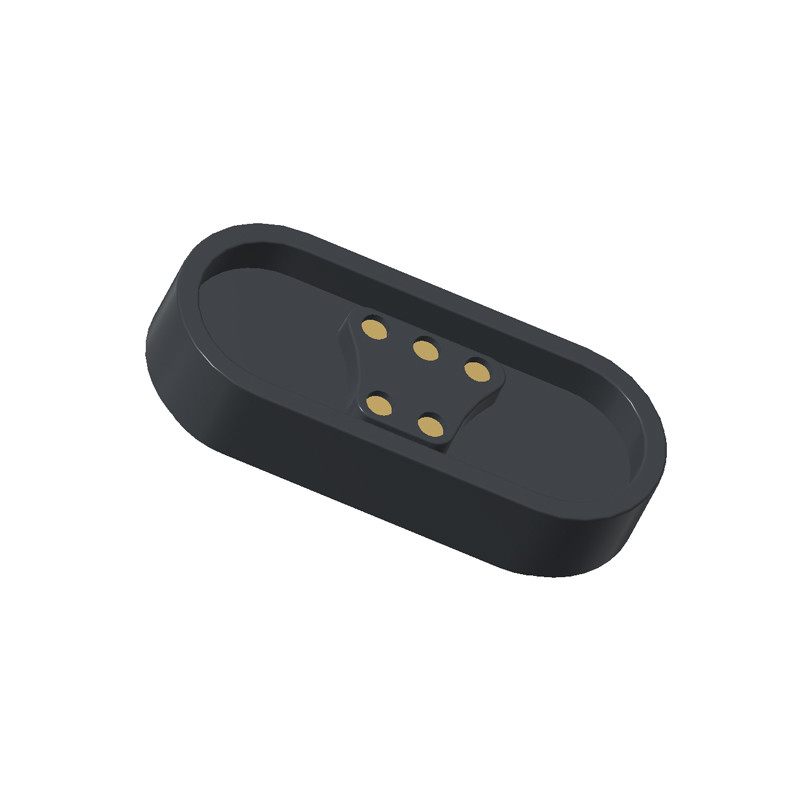

5Pin Dişi Manyetik Bağlantı Teknik Çizim

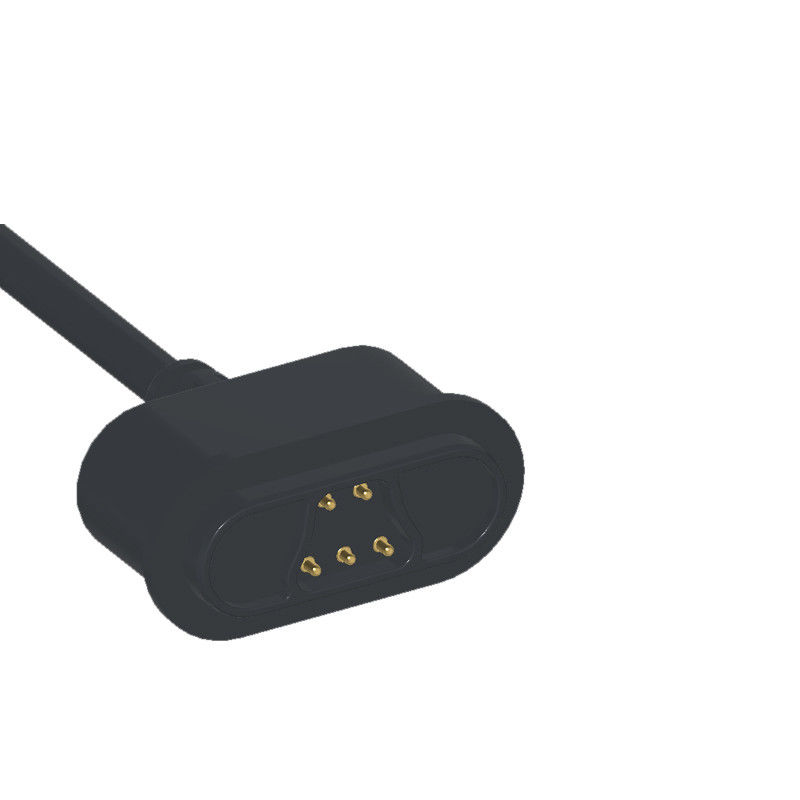

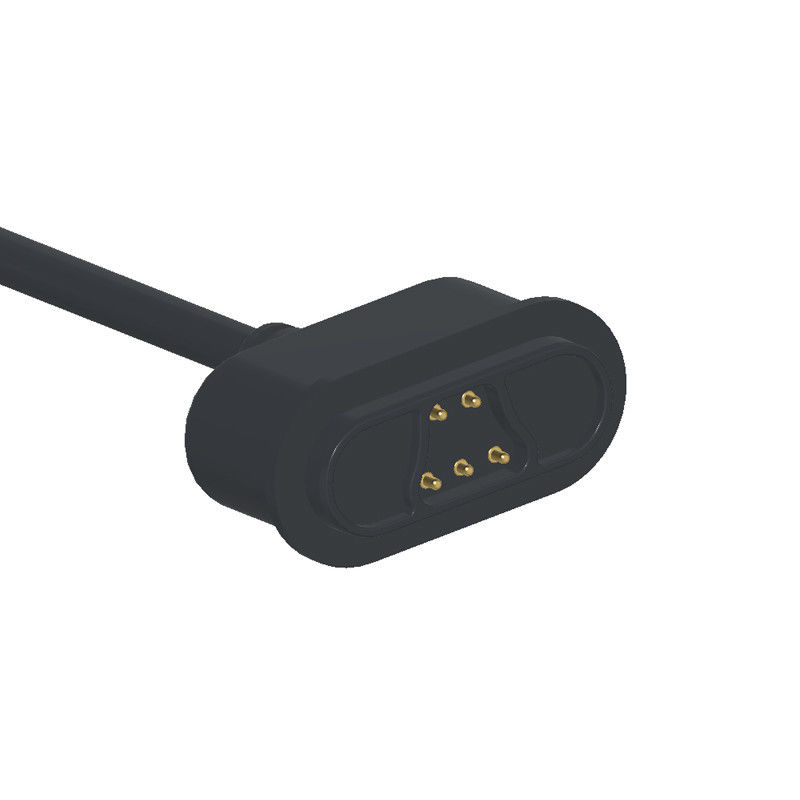

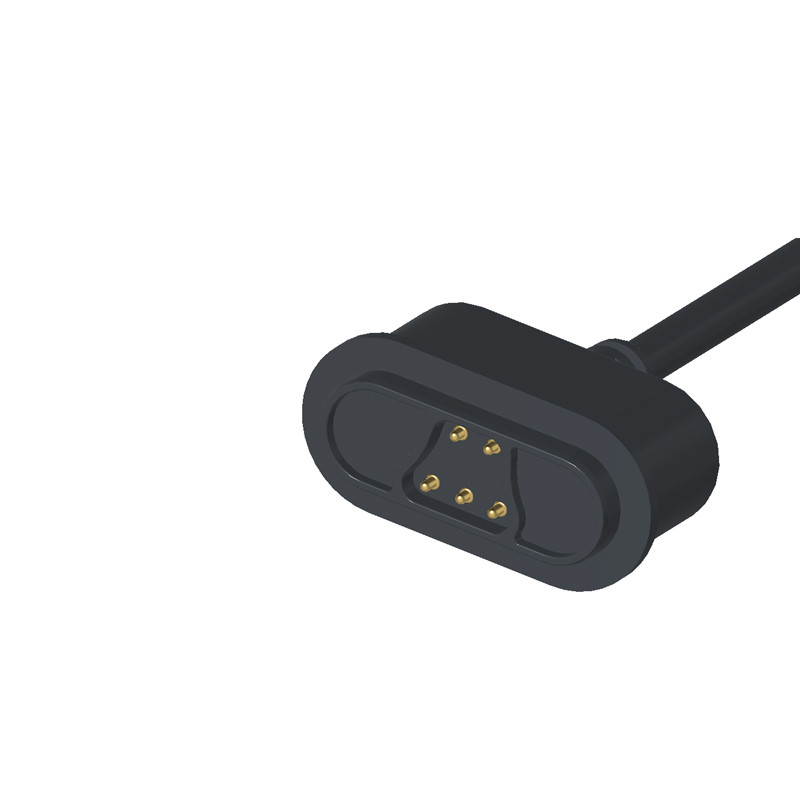

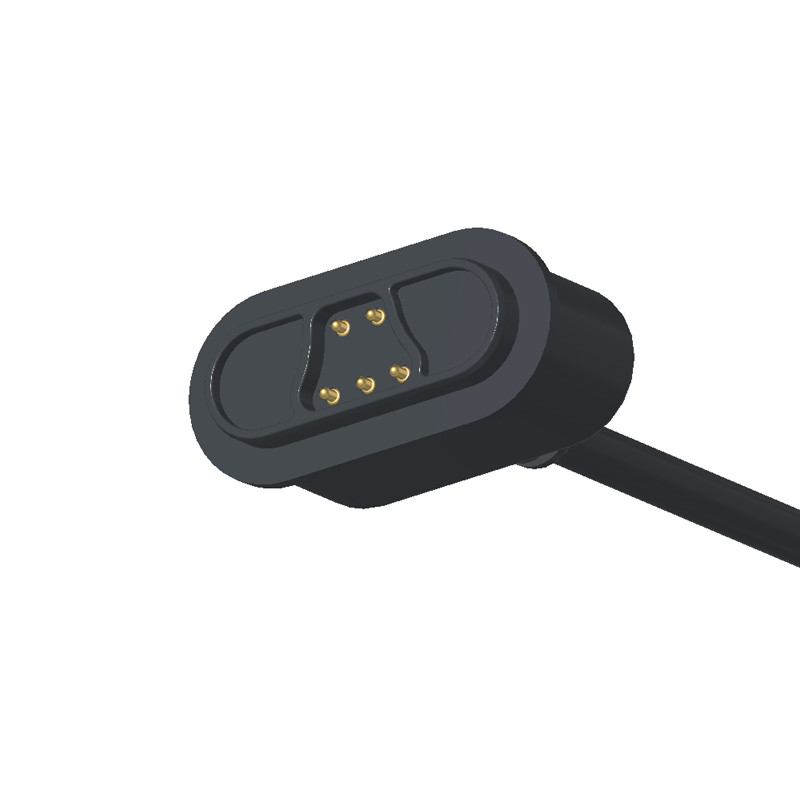

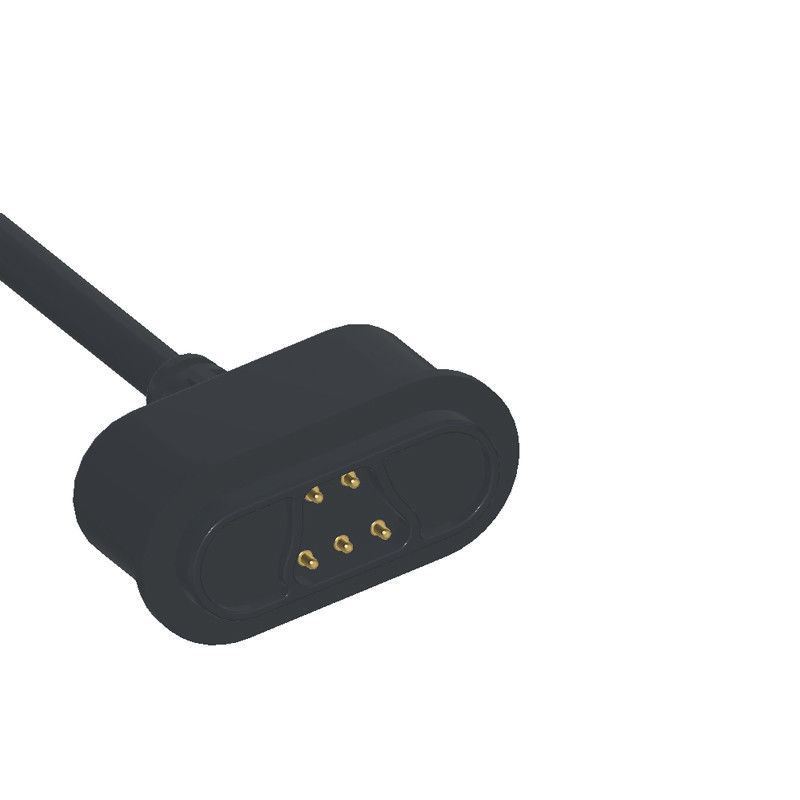

Erkek manyetik kablo bağlantı noktası
Kadının patlayıcı görünümü
Paket görünümü:
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Manyetik konektör ürünlerinin uygulanması:
1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı
2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları
3Havacılık, havacılık elektronik, askeri iletişim.
4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları
5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)
Neden UPE sizin ortağınız olsun?
1.Manyetik Bağlantılarda Uzmanlık
●Fokuslu Ar-Ge: UPE manyetik konektörler konusunda özel deneyime sahiptir
●Kustomlaştırma: UPE, mıknatıs gücünü, iğne kaplamasını (≤50mΩ direnci için altın/nikel) ve konaklama malzemelerini (siyah PBT/naylon) ihtiyaçlarınıza göre uyarlayabilir.
2Yüksek dayanıklılık ve uyumluluk
● 10.000'den fazla döngü garantilidir: Bağlantıları, mekanik ömrünüzün gereksinimlerini karşılamak için muhtemelen sıkı testlere tabi tutulur.
●Sertifikasyonlar: UL veya RoHS standartlarına uygun, tüketici/tıp pazarları için kritik.
3Rekabetçi Üretim
●Maliyet etkin aletler: UPE, küçük ve orta seri için rekabetçi fiyatlarla düşük MOQ'lar (örneğin 1K ¥ 5K birim) sunabilir.
● Kalite Kontrolü: Güvenilirliği sağlamak için temas direnci, çekim gücü ve akım yükü için ev içi testler.
4Hızlı Prototipleme ve Destek
●Günler içinde 3B örnekler: Uyum/fonksiyon kontrolleri için hızlı prototip oluşturma
●Mühendislik Destek: Pinout optimizasyonu, EMI koruması veya su geçirmezliği (IP68) için yardım.
Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)
* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).
* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).
*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).
* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.
* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
Denizcilik
