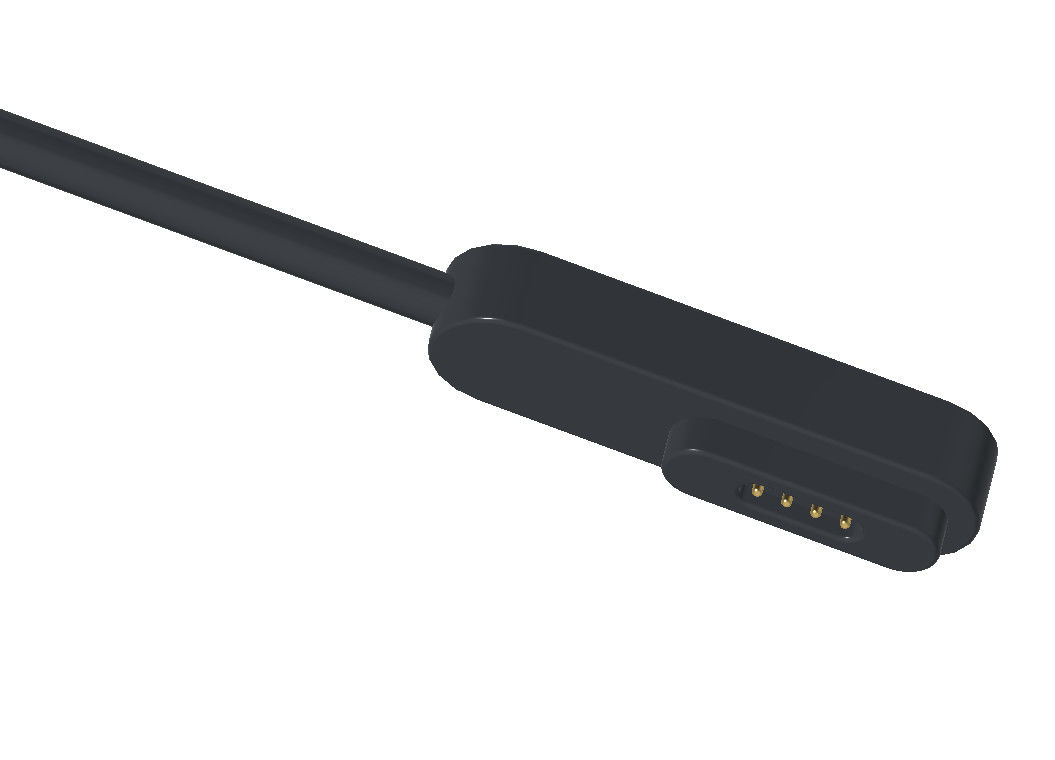

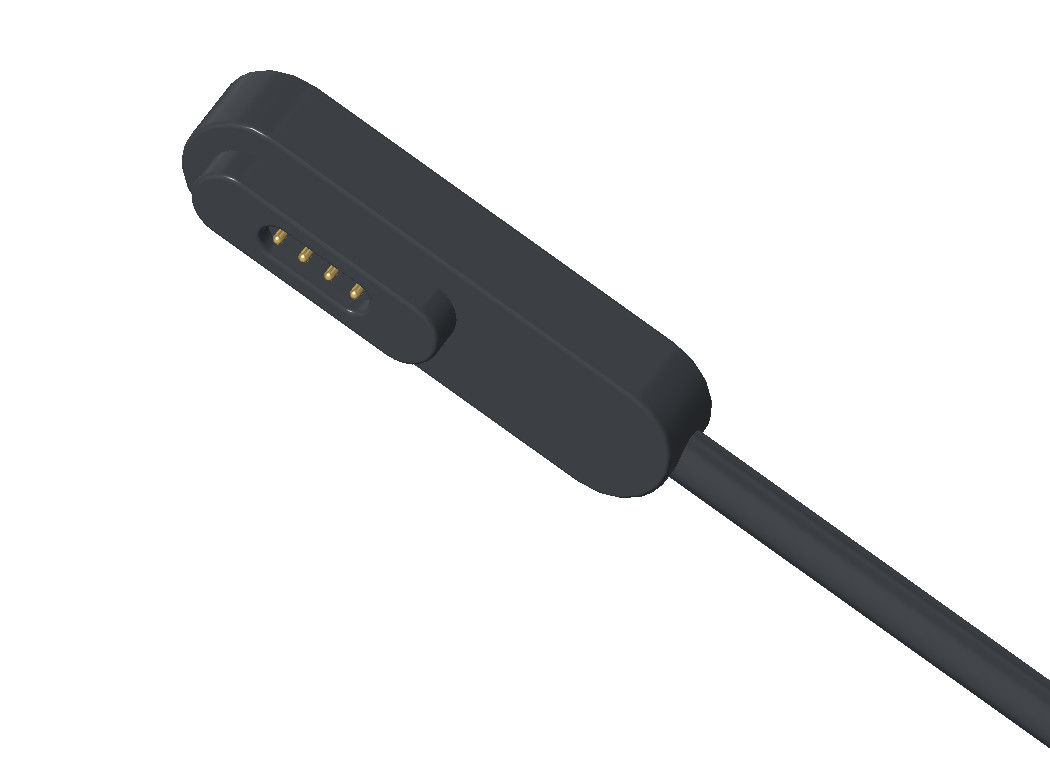

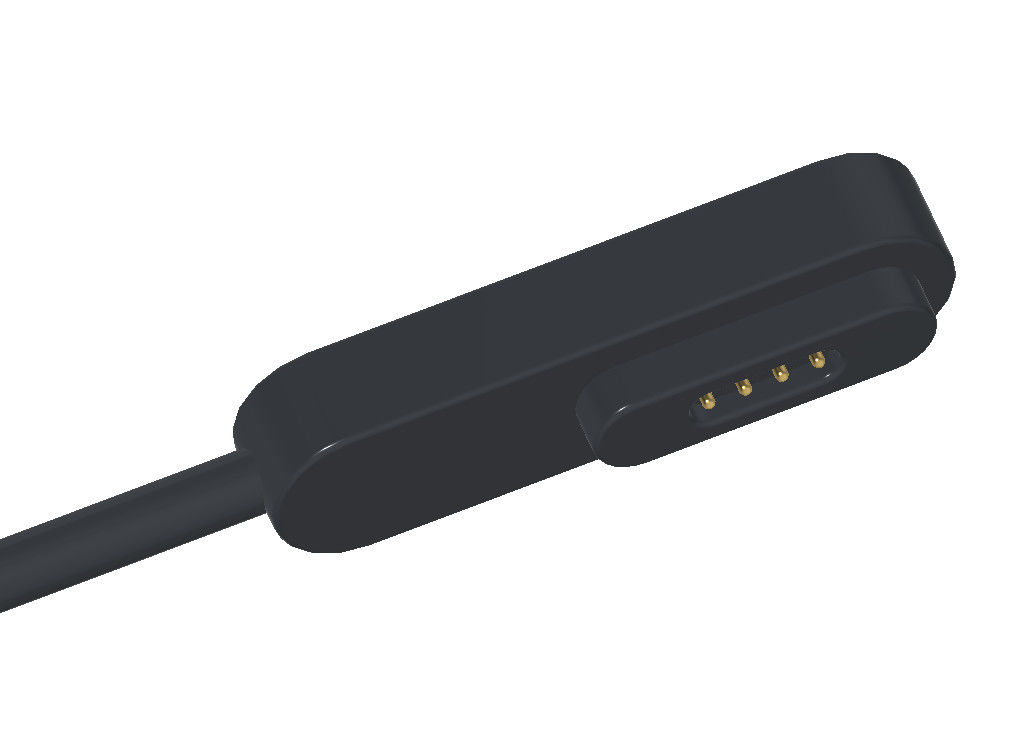

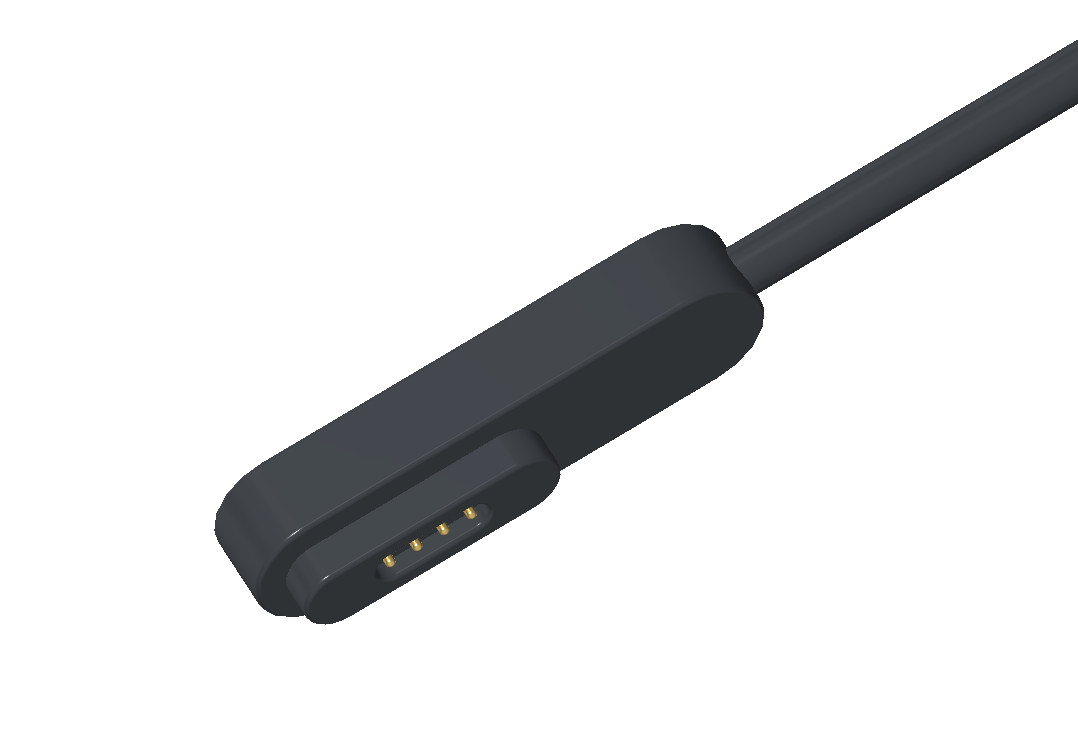

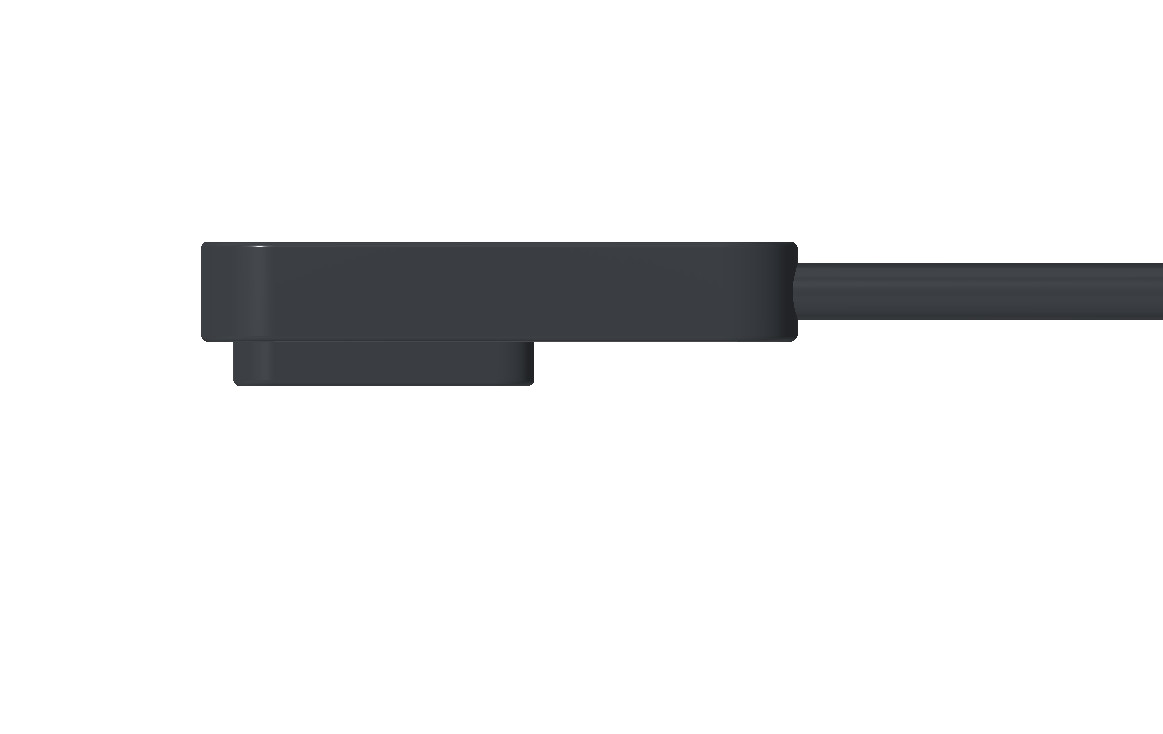

Dikdörtgen Manyetik USB Bağlayıcısı Erkek Manyetik Bağlayıcısı 4 Pin OD3.0 PVC kablosuyla

Dikdörtgen 4pin erkek pogo pin manyetik kablo OD3.0 PVC kablosuyla USB konektörü

1Direnç değeri testi (AT:20C):

a. Lehimleme eklemi ile bakır çivi arasındaki direnç değeri 50mΩ'dan azdır.

b. Bir parça ürün telinin direnci değeri 60mΩ'dan azdır.

2. Voltaj testine dayanır: 100V AC 1 dakika boyunca, 5mA Max

3. yalıtım direnci: 50mΩ Min ((500V DC 1 dakika)

4.Plug Swing testi: kaldırma ağırlığı 300g, açı ±70°, dakika başına 30 kez, dakikada 3000 kez sıklık
Bağlantıyı kesme oranı %100'den az.

5Erkek bir baş salınım testi: 300g yük, ±70° açı, dakikada 30 kez, dakikada 3000 kez sıklık, ara
Çizgi %100'den az.

6Bir erkek kafa, manyetik kafa (parça testi), tuz püskürtme testi: 35 ± 1 ° C sıcaklık, nem 85%, 5% NACL
24 saat sonra korozyon fenomeni görülmedi.

7Plug ve SR kaldırma kapasitesi testi: Plug ve SR'nin dikey kaldırma kapasitesi: 5 kg/dakikada, hasar görmemelidir ve yer değiştirme 3 mm'den az olmalıdır.

8. Nem testi: 40°C sıcaklık, %95 nem, 48 saat, Not'un 2 ve 3'te belirtilen gereksinimleri karşılar.

9. Termal döngü testi: 30 dakika boyunca -31°C'de, sonra 60°C'de 30 dakika daha bekleyin ve bu döngüyü 5 kez tekrarlayın.
Not 2 ve 3'ün gereksinimlerini karşılar.

10Bu ürün ROHS gerekliliklerine uygun olmalıdır.

11Çizimde boyutları olan tüm yerler %100 denetlenmeli ve kaydedilmelidir.

12Paketleme yöntemi: Dış kutu nakliye etiketi kağıdıyla yapıştırılmalıdır.

4Pin manyetik kablo bağlantıları parametre:

4Pin manyetik kablo bağlantısı teknik çizimi

4Pin manyetik kablo bağlantı noktası

Paket görünümü:

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;

●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;

● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

Manyetik konektör ürünlerinin uygulanması:

1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı

2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları

3Havacılık, havacılık elektronik, askeri iletişim.

4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Neden UPE sizin ortağınız olsun?

● Güvenilir ve dayanıklı

● Hızlı tasarım ve teslimat

● Güvenilir ve dürüst bir ortaklık

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
