HTN Yuvarlak Manyetik Bağlantı Siyah Bahışlı Elektrikli Bağlantı 3A

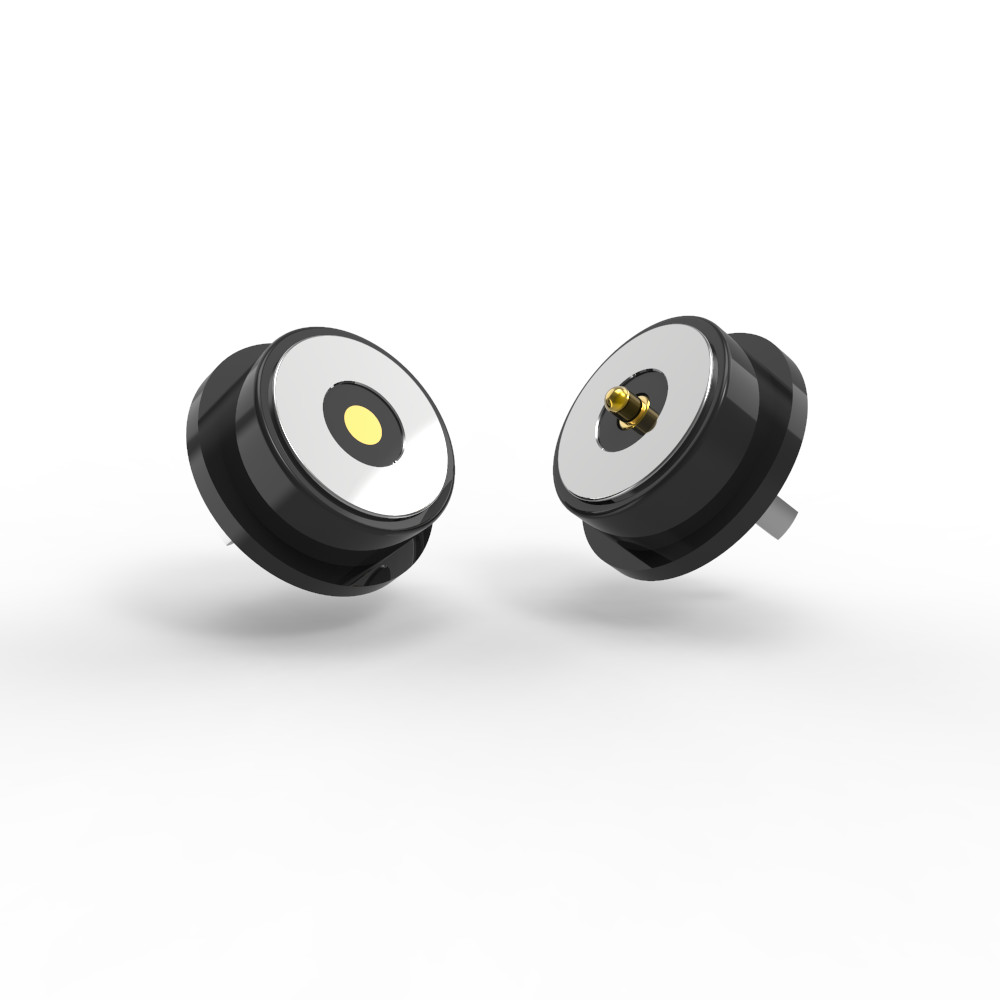

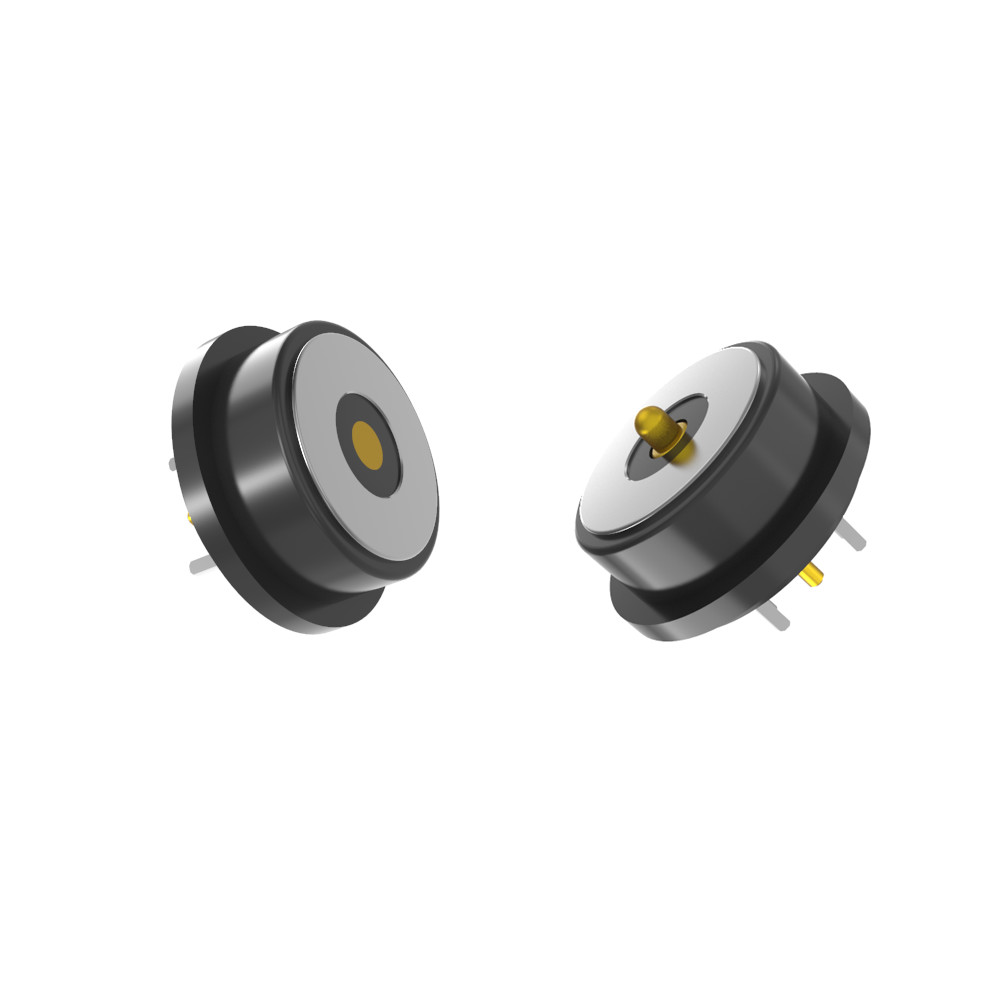

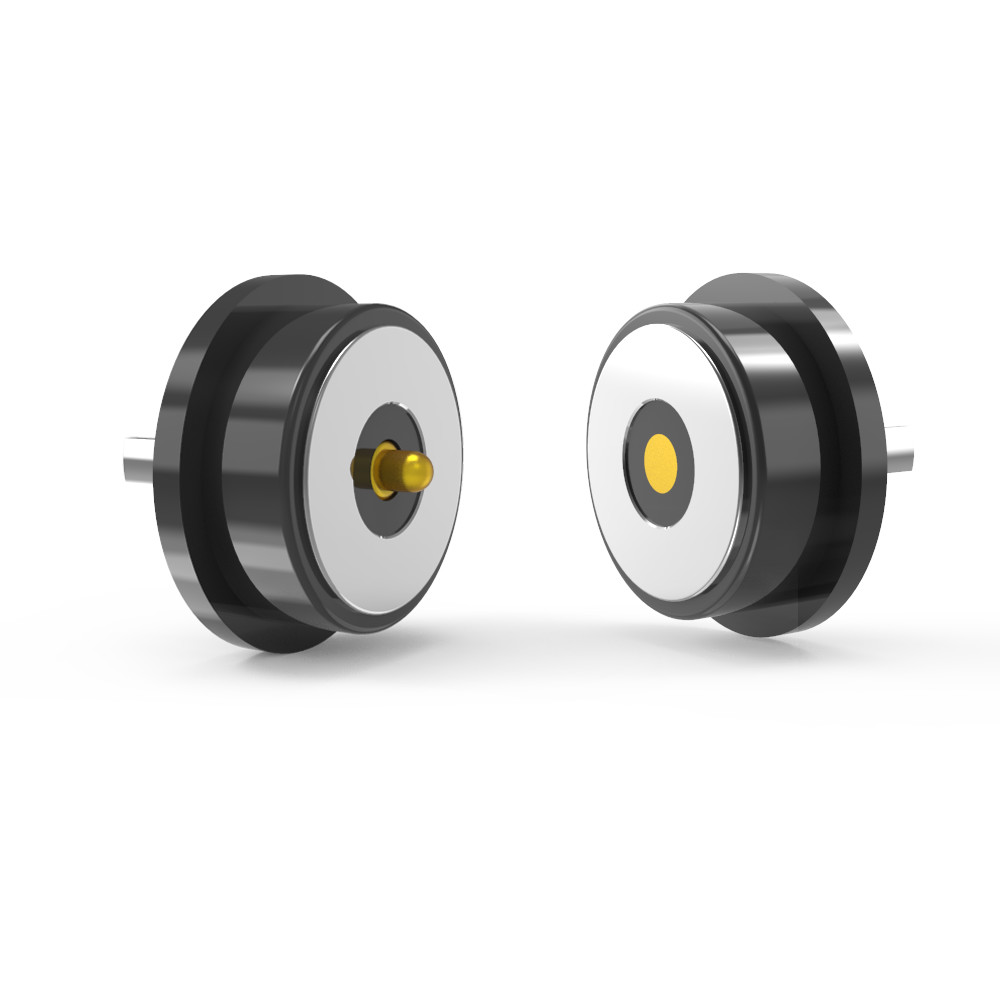

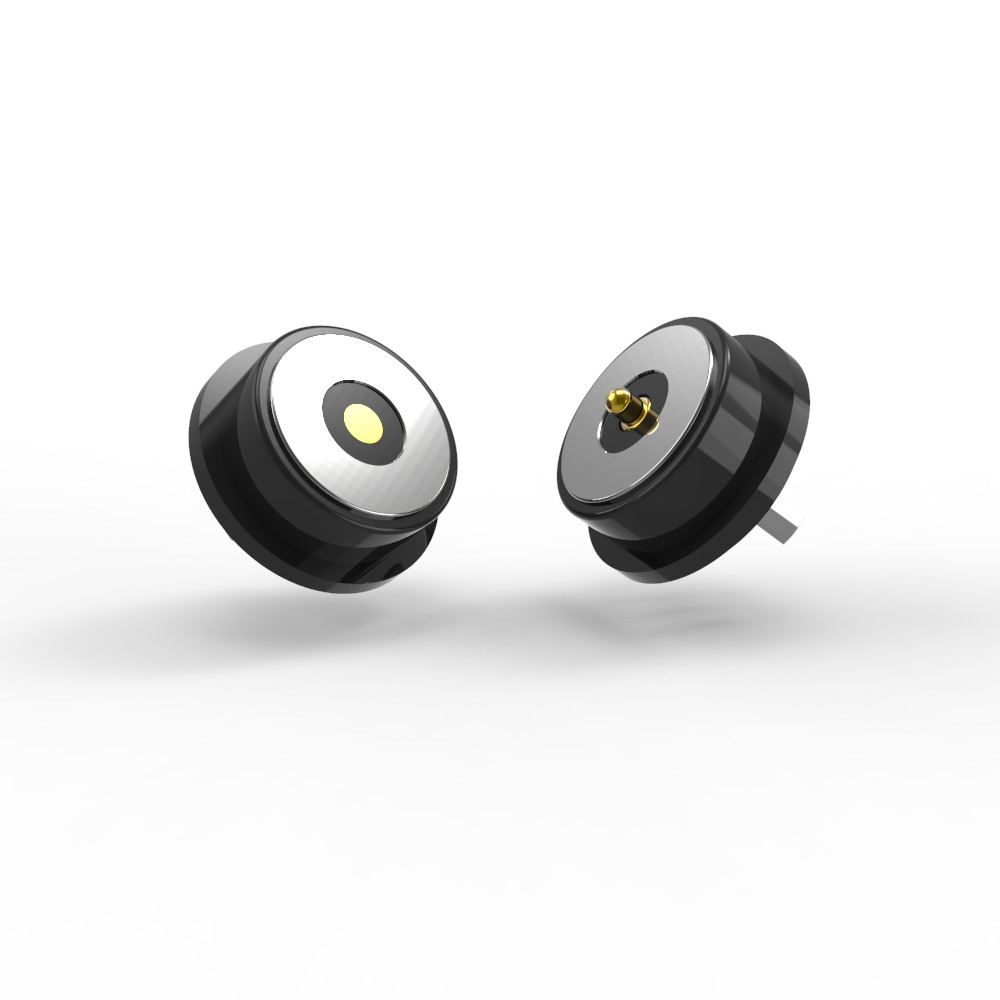

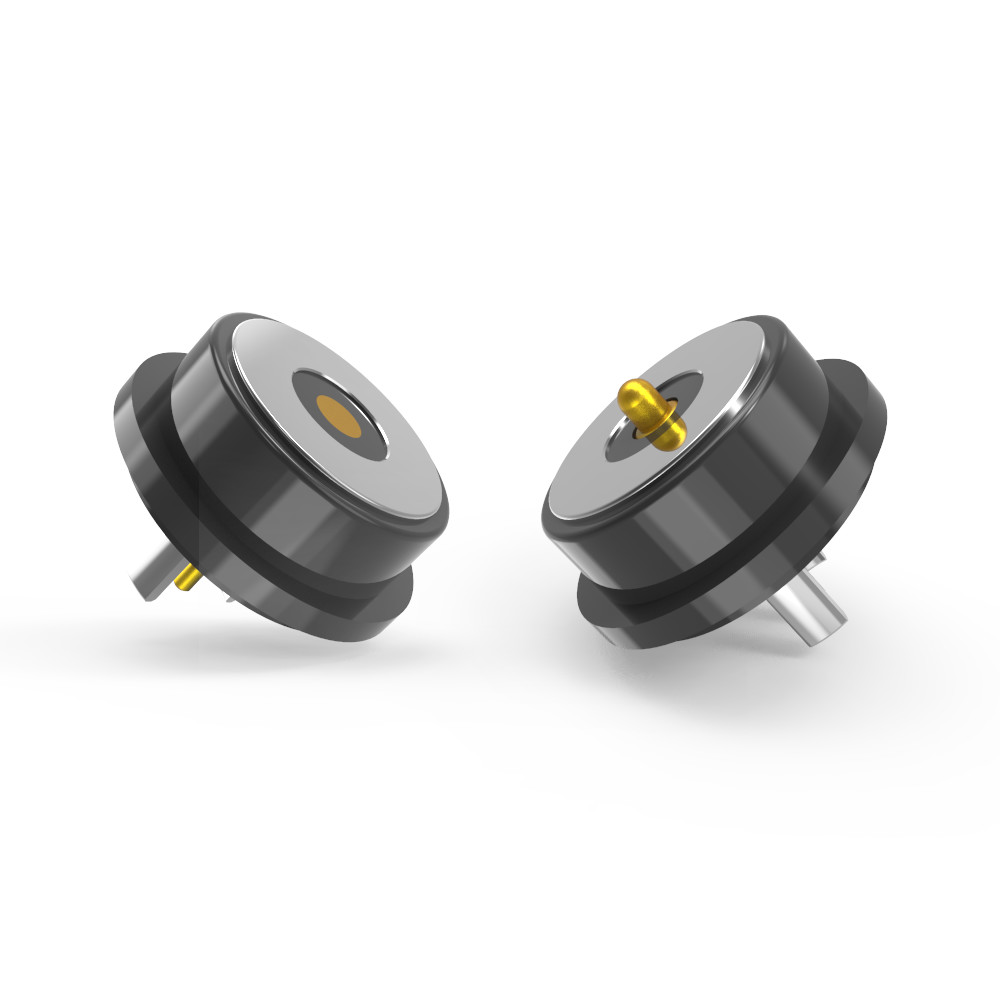

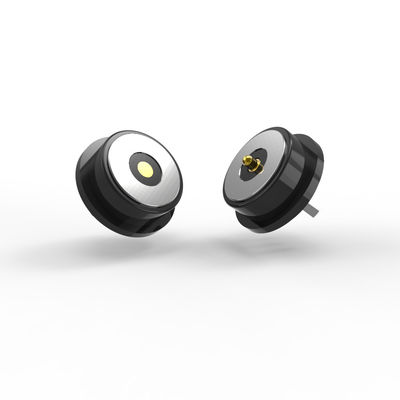

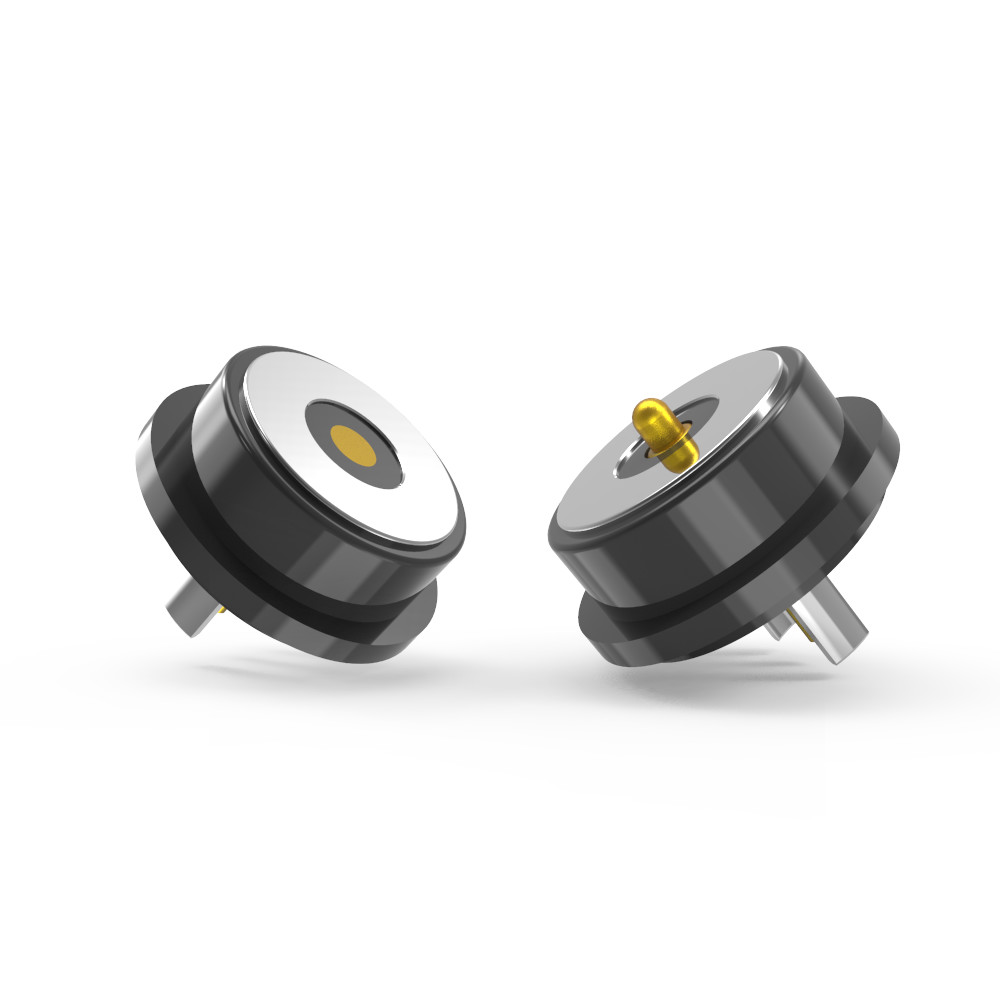

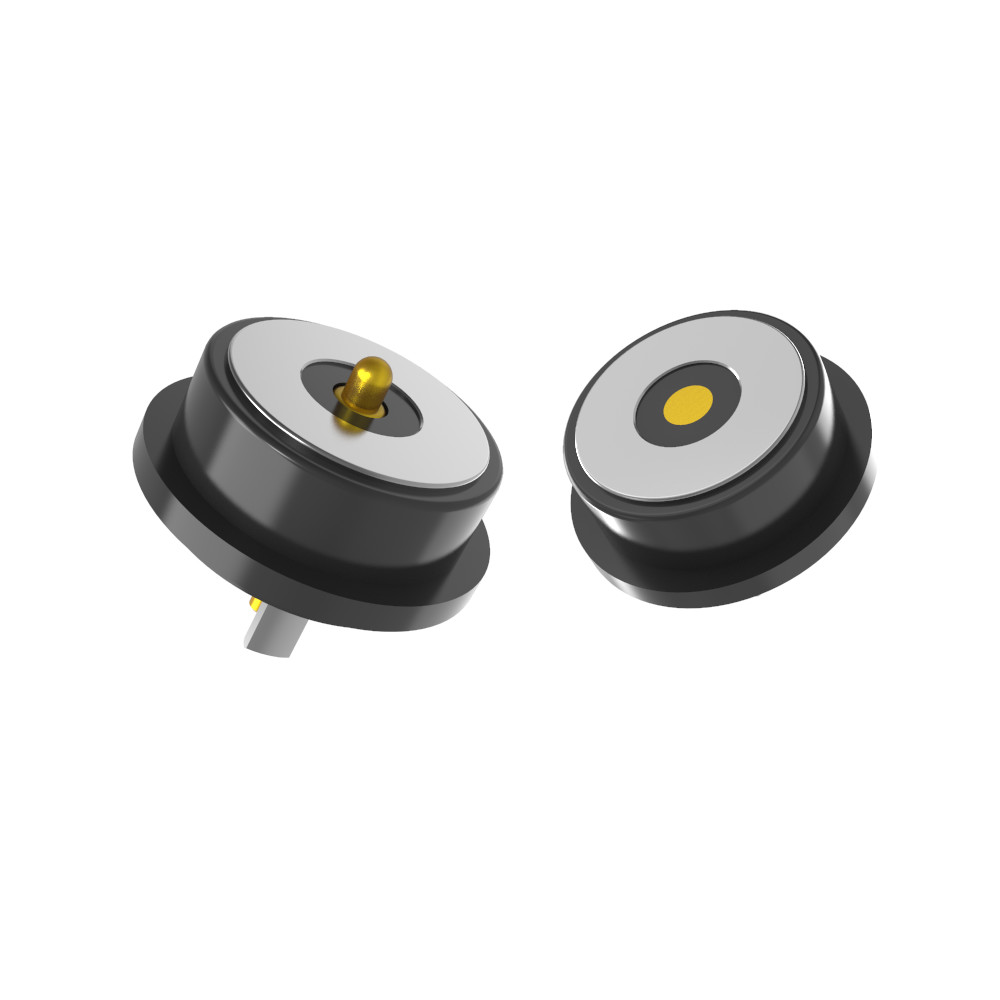

Siyah HTN OD8.0mm 2pin yayla yüklü pogo pin yuvarlak manyetik konektör

Malzemeler:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;

Fıçı: kurşunsuz C6801, 60 ~ 100U'dan fazla 5U' Min Au'yu kaplamalı;

Yay:SUS 304 kaplama 1U" Au;

Kaplama: Siyah LCP+30%GFUL94 V-0;

Kabuk: kurşunsuz C6801Plating Ni

Mıknatıs: NdFeB N52 Plating Ni

Mekanik:

Bahçe gücü: 60g±10g, 1.0mm çalışma çarpmasında.

Tam boğa:1.2 mm.

Mekanik ömrü: Min 50.000 döngü.

Elektriksel özellikler:
İsimlendirilmiş Voltaj: 12V DC.

Rated Current: 3.0A.

Temas direnci: Pin başına ≤50mΩ (milliohm).

Test:

%100 açık/kısa devre testi.

RoHS/REACH uyumlu (tehlikeli maddeler yok).

Tuz püskürtüme testi: 48 saat (korrozyona direnç doğrulama).

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding enjeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Manyetik Bağlantının Avantajları:

1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;

2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;

4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;

5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;

6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;

8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;

9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için

yönü (( Kullanıcı odaklı ve kullanıcı dostu)

10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);

11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;

12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0

Manyetik konektör ürünlerinin uygulanması:

1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı

2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları

3Havacılık, havacılık elektronik, askeri iletişim.

4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Neden UPE sizin ortağınız olsun?

1Hızlı Prototipleme (3-5 Gün Örnekler için)
●Pazarlama Hızı: Hızlı örnekleme dönüşü ürün geliştirme döngülerini hızlandırır.

● İteratif Test: Seri üretime başlamadan önce hızlı tasarım düzeltmelerini sağlar.

● Avantaj: Zaman hassas yeniliklerin kritik olduğu otomotiv, tıbbi veya tüketici elektroniği gibi endüstriler için idealdir.

2Maliyet etkin (Rakipçi MOQ Fiyatları)
● Düşük Asgari Sipariş Kütleleri (MOQ): Yeni başlayanlar veya küçük partiler için ön maliyetleri azaltır.

● Ölçeklenebilirlik: Esnek fiyatlandırma, hem prototip üretimi hem de büyük ölçekli siparişler için uygun fiyatlılığı sağlar.

● Değer Teklifi: Yüksek kaliteli üretimi bütçe dostu çözümlerle dengeler.

3Kalite güvencesi (100% Otomatik Test)
●Sıfır Kusur: Otomatik denetim (örneğin optik, elektrik, mekanik) güvenilirliği sağlar.

●Konsistans: Kritik testlerde (örneğin, temas direnci, tuz spreyi, döngü ömrü) insan hatasını ortadan kaldırır.

●Uyum: Sıkı endüstri standartlarını karşılar (ROHS, REACH, otomotiv sınıfı).

4Yüksek teknoloji üretim ve hassas mühendislik
● Gelişmiş Üretim: CNC işleme, hassas damgalama ve mikro plakalama (örneğin, konektörler için Au/Ni).

●Materyal Uzmanlığı: Uzman malzemeler (LCP, SUS 304, NdFeB mıknatısları, kurşunsuz tunç)

●Uygulamaya Özel Çözümler: Karmaşık bileşenler için uyarlanmıştır

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
