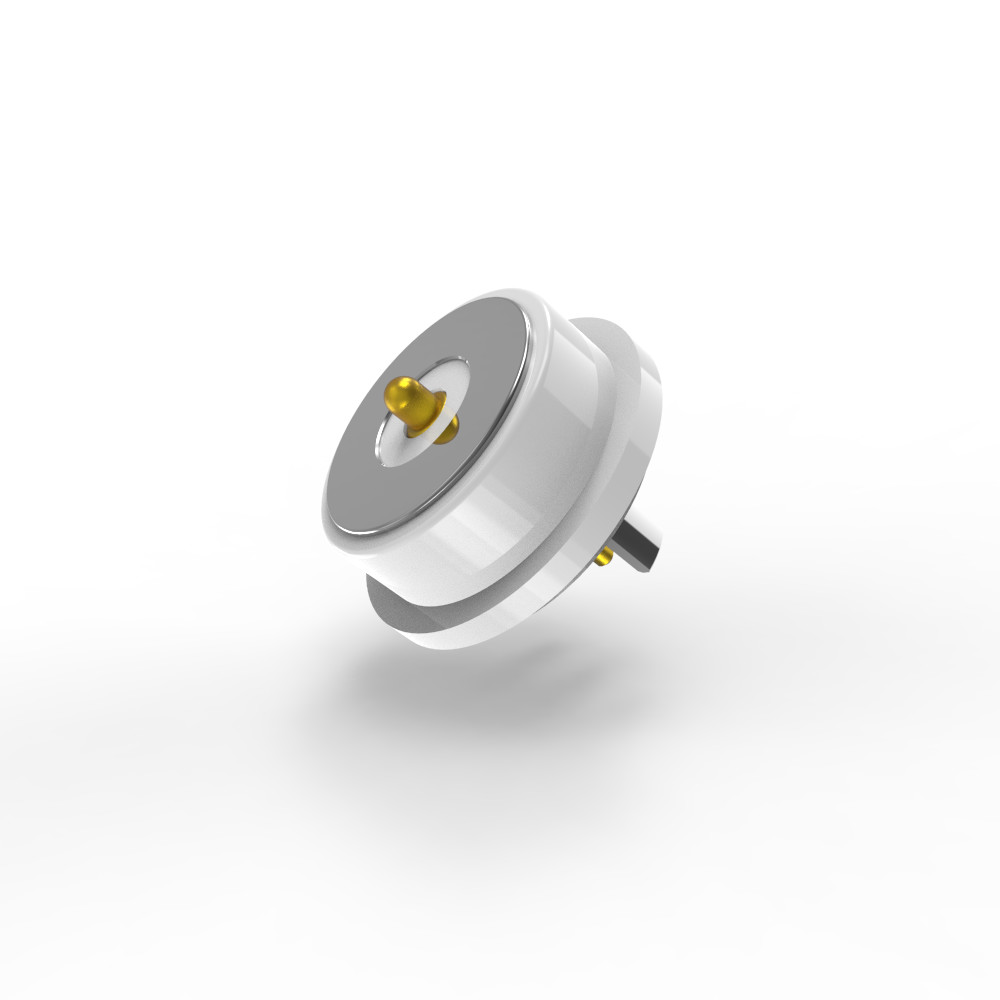

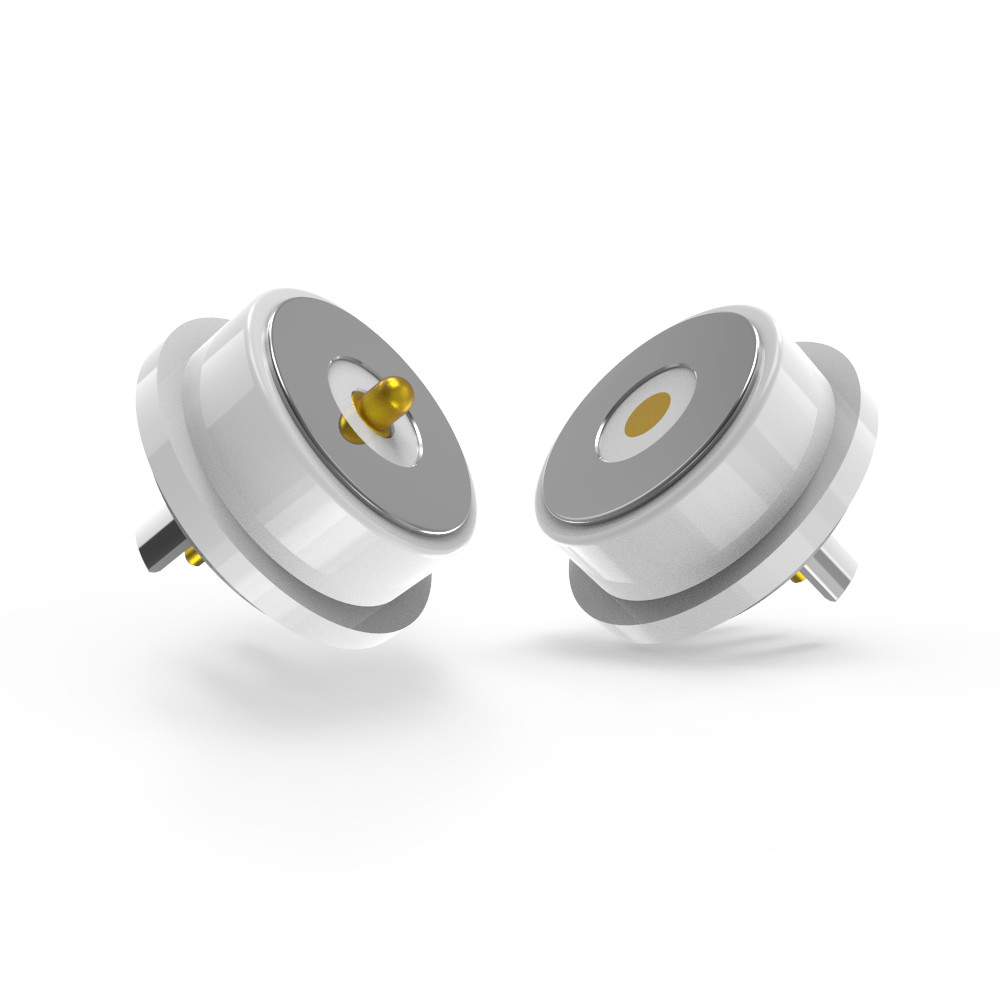

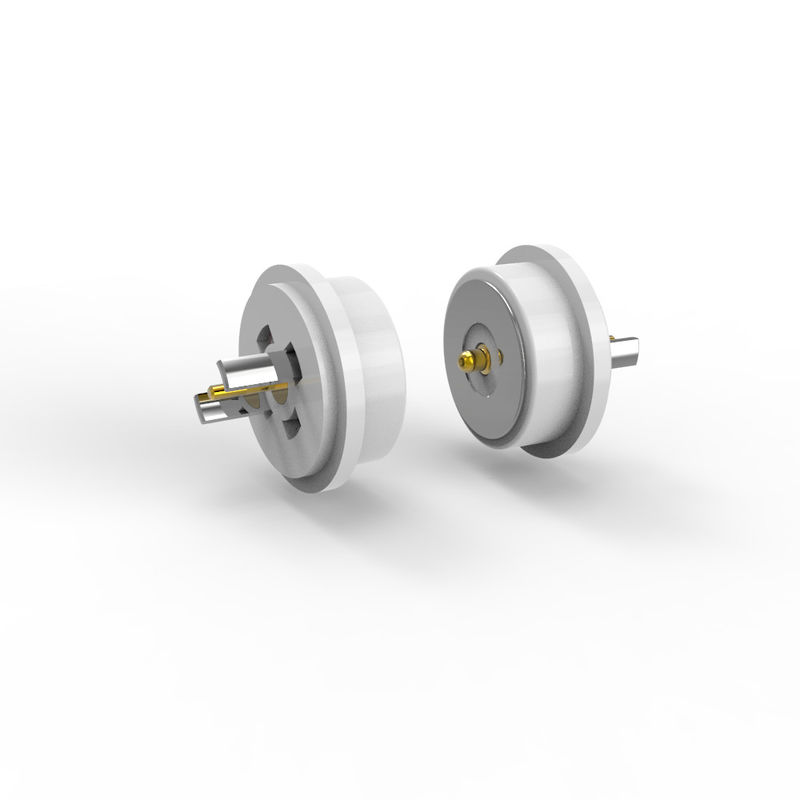

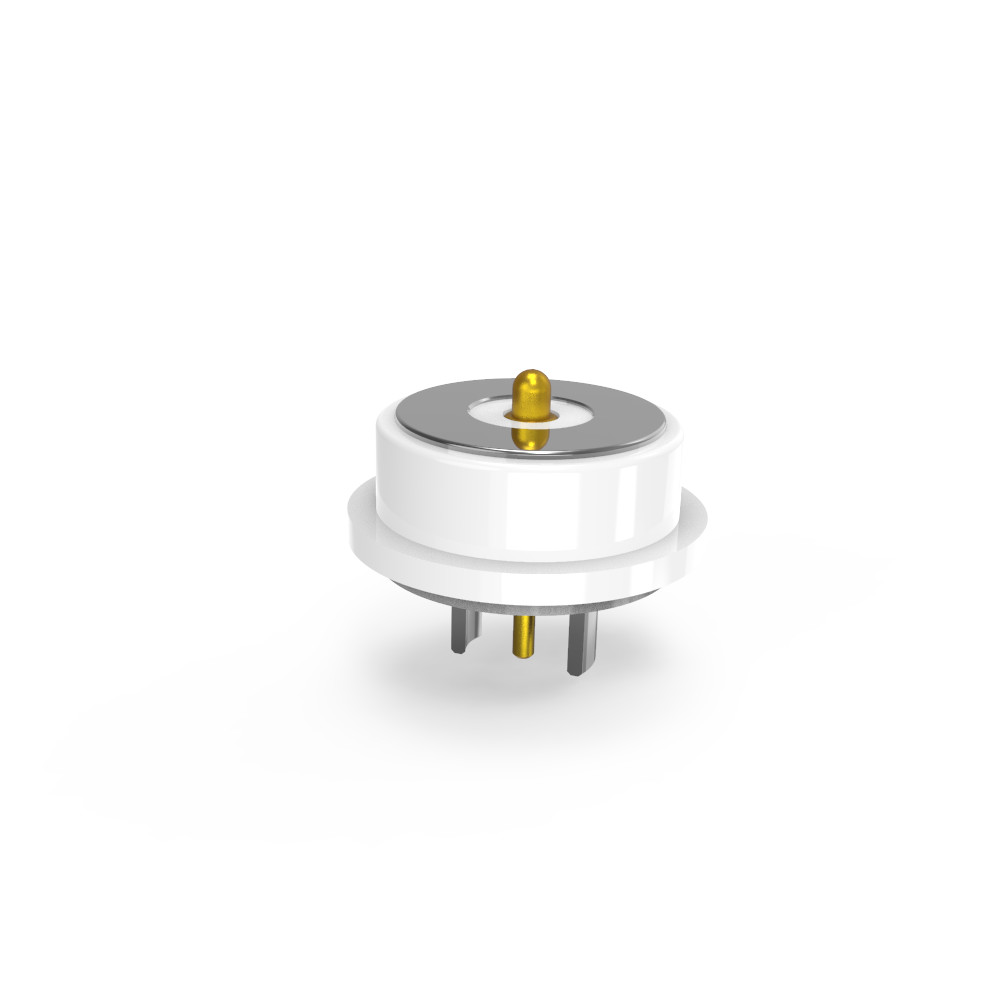

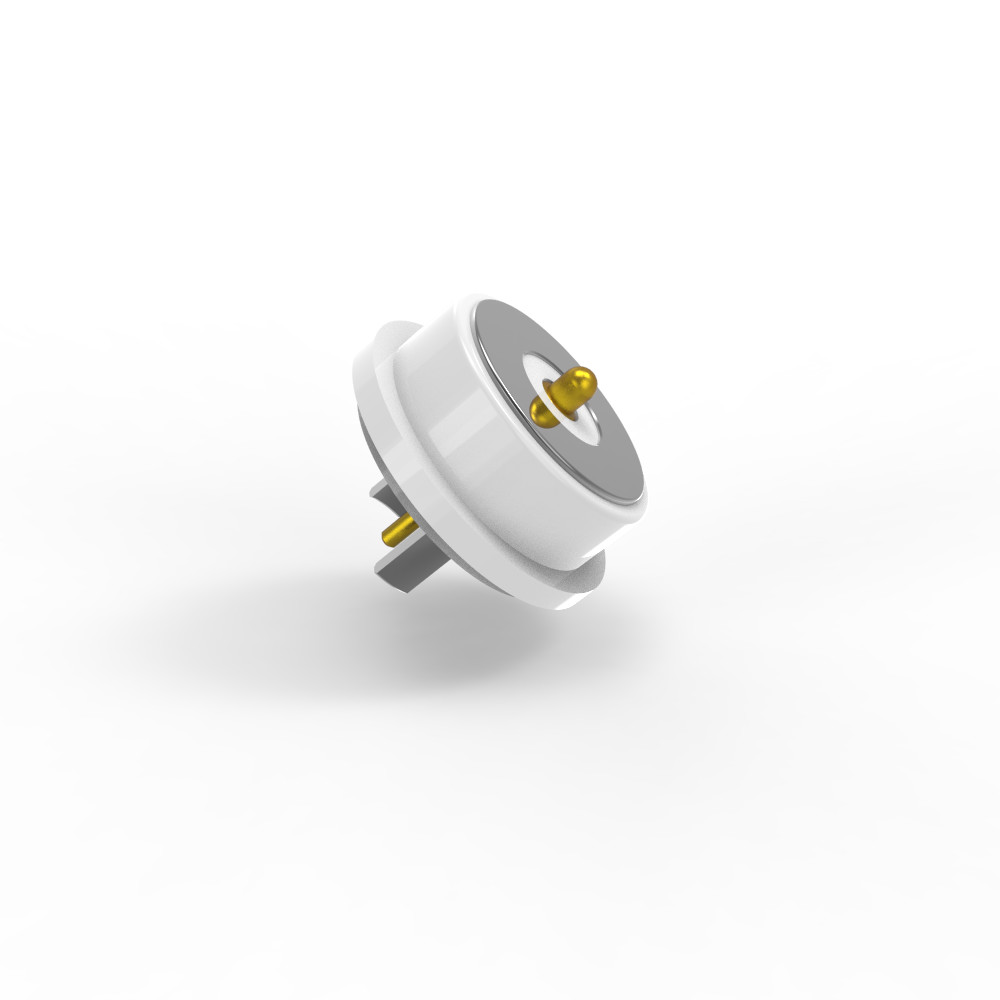

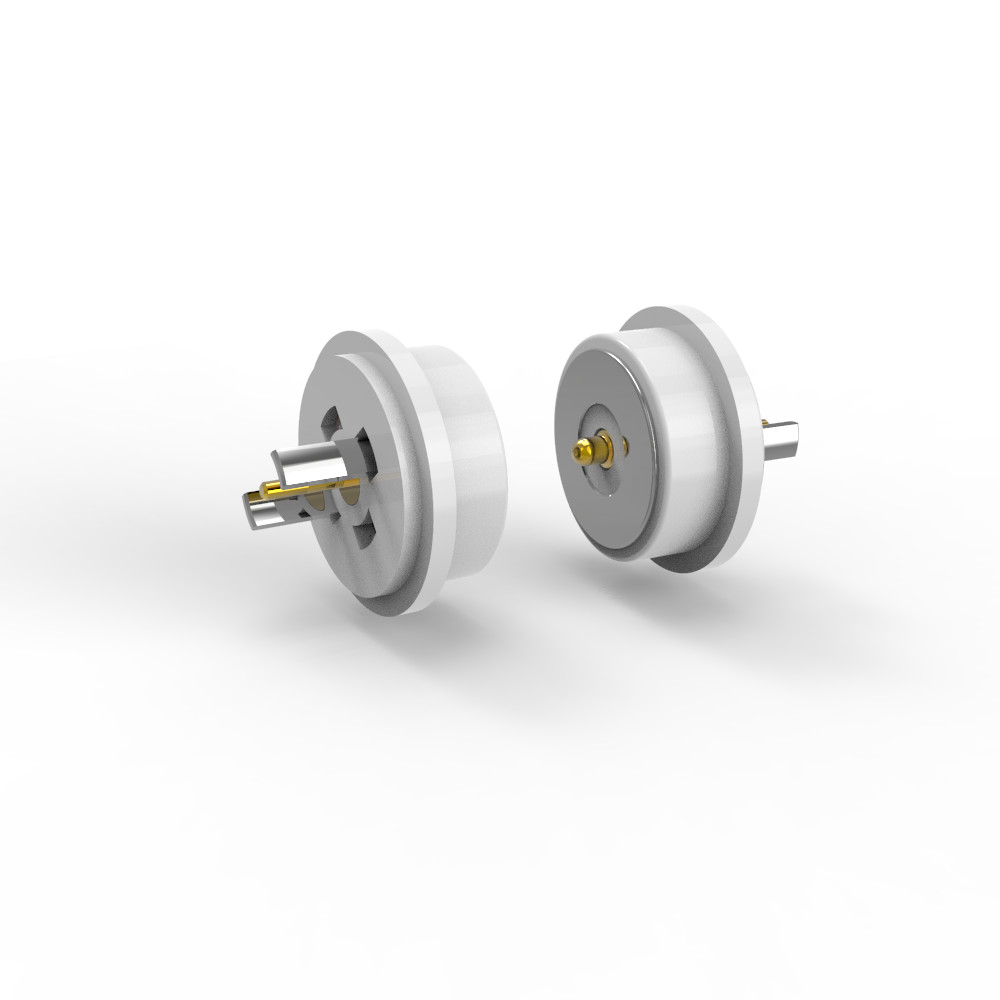

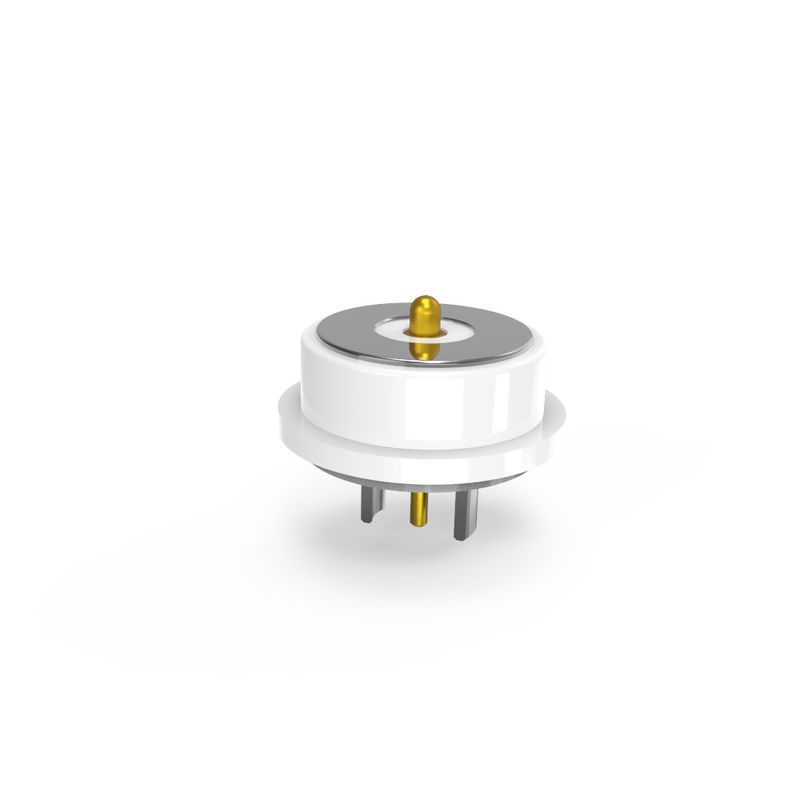

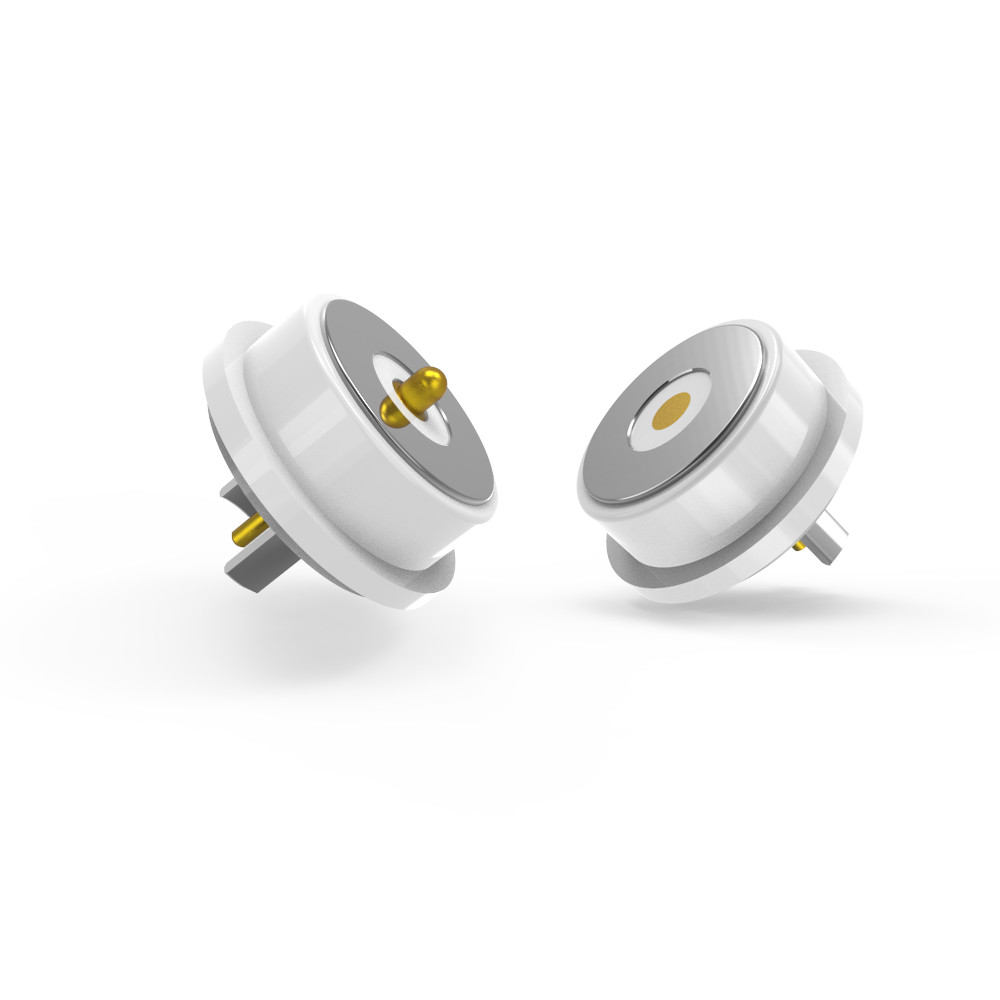

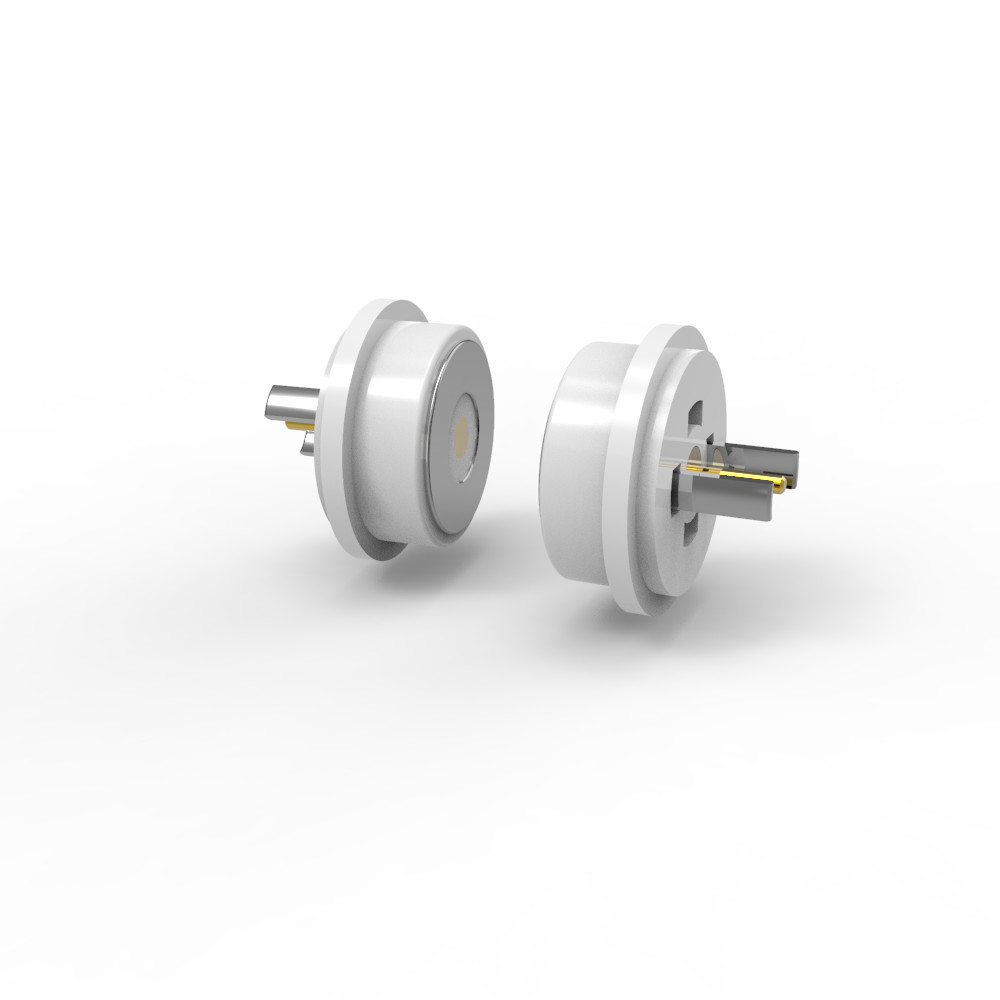

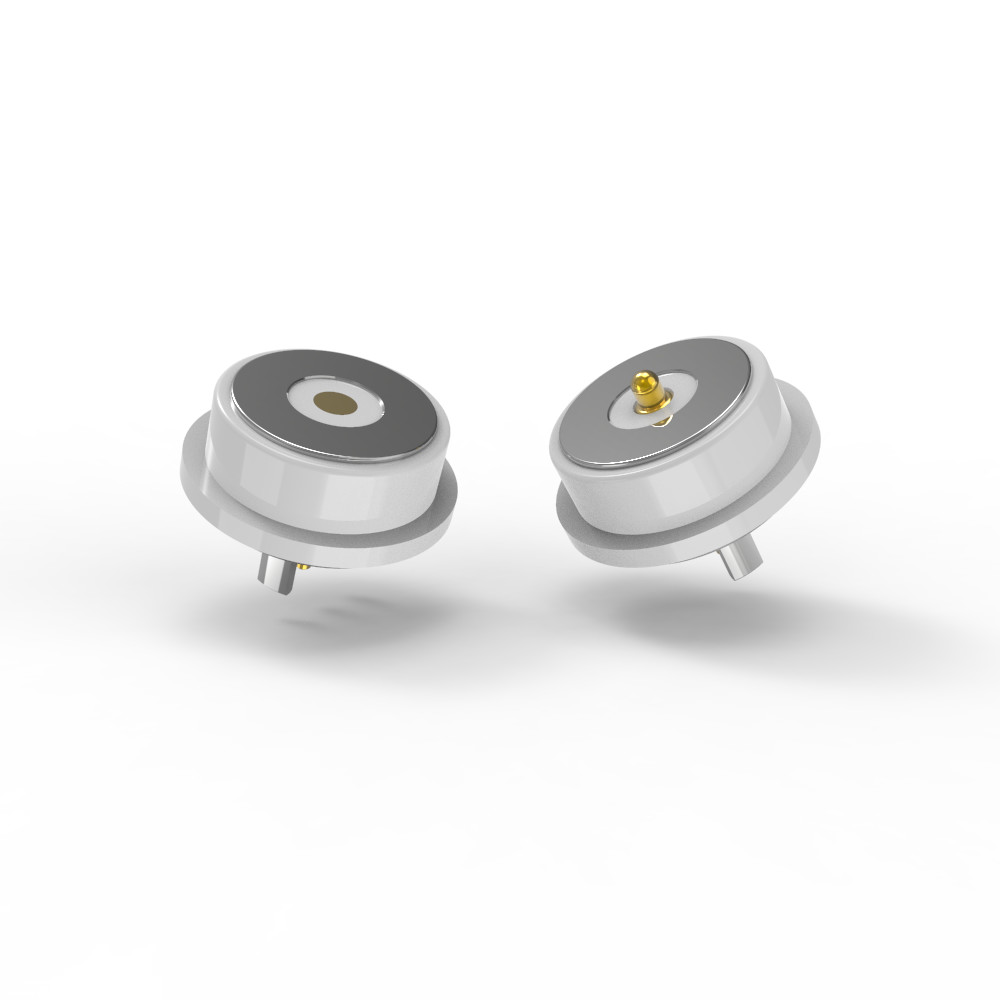

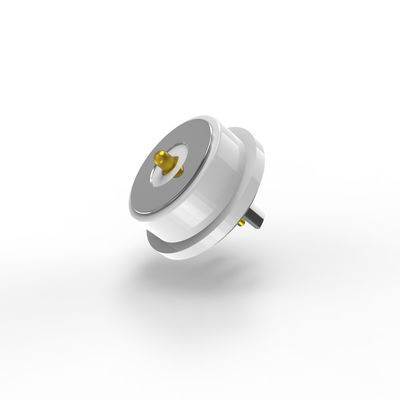

Beyaz manyetik Pogo Pin Bağlantıları 2 Pin Erkek ve Dişi Bağlantı 8.0mm

Pogo pin konektörü erkek ve kadın beyaz yuvarlak manyetik konektör 8.0mm

1Malzeme özellikleri

.Sünger ve Fıçı:

Temel Malzeme: Kurşunsuz tunç (C6801)

Plating: Minimum 5μ" (mikro inç) Altın (Au) 60 ′′100μ" Nikel (Ni) korozyon direnci ve iletkenlik için.

.Bahar:

Malzeme: Paslanmaz çelik SUS 304

Kaplama: Işık iletkenliği için 1μ "altın (Au).

.Konaklama:

Malzeme: Beyaz LCP (Sıvı Kristal Polimer) % 30 cam lif (GF), UL94 V-0 derecesi (alev geriliği).

.Kabuk:

Malzeme: Nikel (Ni) kaplama ile kurşunsuz tunç (C6801).

.Mıknatıs:

Malzeme: Nikel kaplama ile N52 sınıfı Neodymium Iron Boron (NdFeB) (yüksek manyetik dayanıklılık).

2Mekanik Özellikler

.Bahçe Gücü: 60g ± 10g 1.0 mm çalışma çarpımında (işletici kuvvet).

.Tam vuruş: 1.2 mm (toplam yolculuk mesafesi).

.Mekanik ömür: En az 50.000 döngü (sürenlik).

.Etkinleştirme mekanizması: Muhtemelen manyetik (NdFeB mıknatısı aracılığıyla) bir piston-bağlama sistemi ile.

Elektrikli:

Voltaj: 12 V.

Akım:3.0A.

Temas direnci: 50mΩMax (PIN).

Test:

%100 açık/kısa devre testi.

RoHS/REACH uyumlu (tehlikeli maddeler yok).

Tuz püskürtüme testi: 48 saat (korrozyona direnç doğrulama).

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding enjeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Manyetik Bağlantının Avantajları:

1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;

2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;

4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;

5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;

6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;

8)Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;

9)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması için

yönü (( Kullanıcı odaklı ve kullanıcı dostu)

10) Mükemmel ölçeklenebilirlik arayüzü,Ulaşılabilir ((Power Signal Video Audio Jack Etc);

11) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;

12) Güvenilir bir yüksek RF sinyal iletimi sağlar.0

Manyetik konektör ürünlerinin uygulanması:

● Giyilebilir cihazlar(akıllı saatler, AR/VR kulaklıklar)

● Tıbbi ekipman(Taşınabilir teşhis)

● Endüstriyel IoT(modüler sensörler, robotik)

● Tüketici elektronikleri(manyetik şarj iskeletleri) ect..

Neden UPE sizin ortağınız olsun?

●Hızlı prototip oluşturmaÖrnekler için: 3-5 gün

●Maliyet etkinliği: Rekabetçi MOQ fiyatlandırması

●Kalite güvencesi% 100 otomatik test

●Yüksek teknoloji üretimihassas mühendislikle

●Sistematik kalite kontrolüSürekli performans için

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
