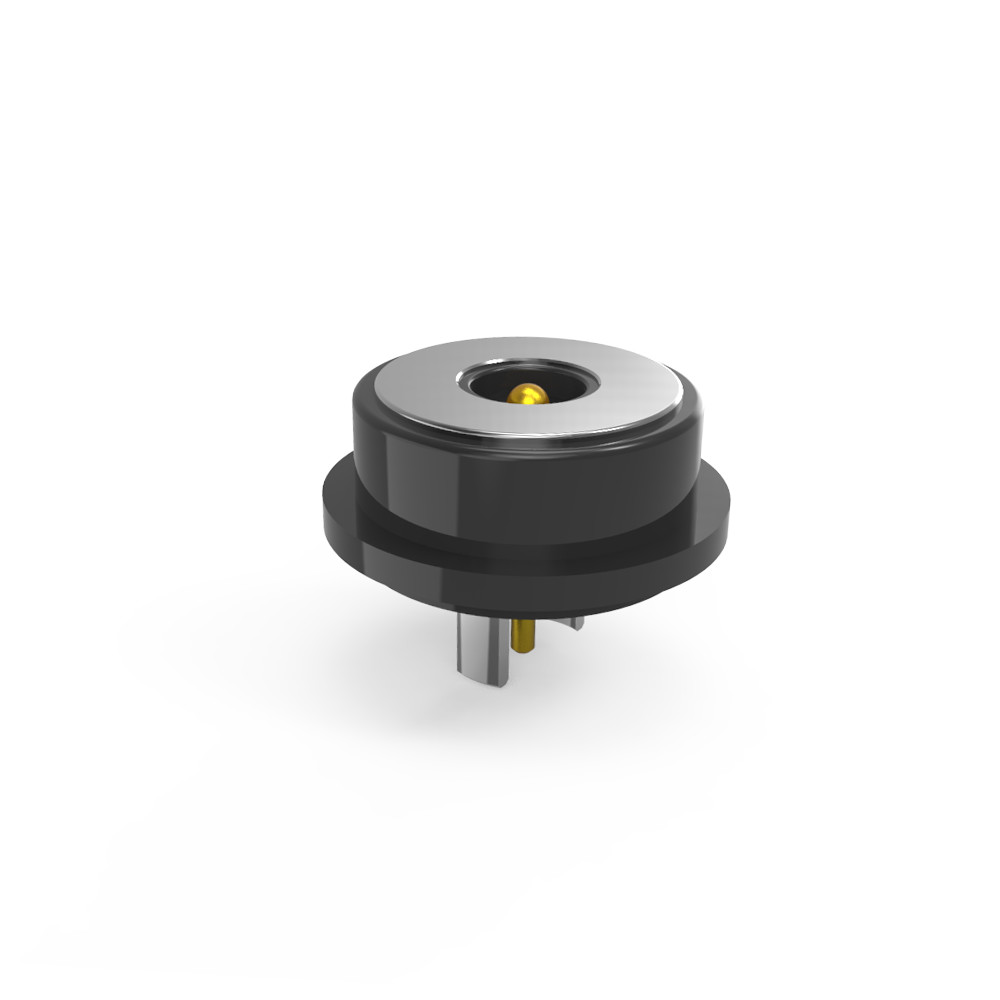

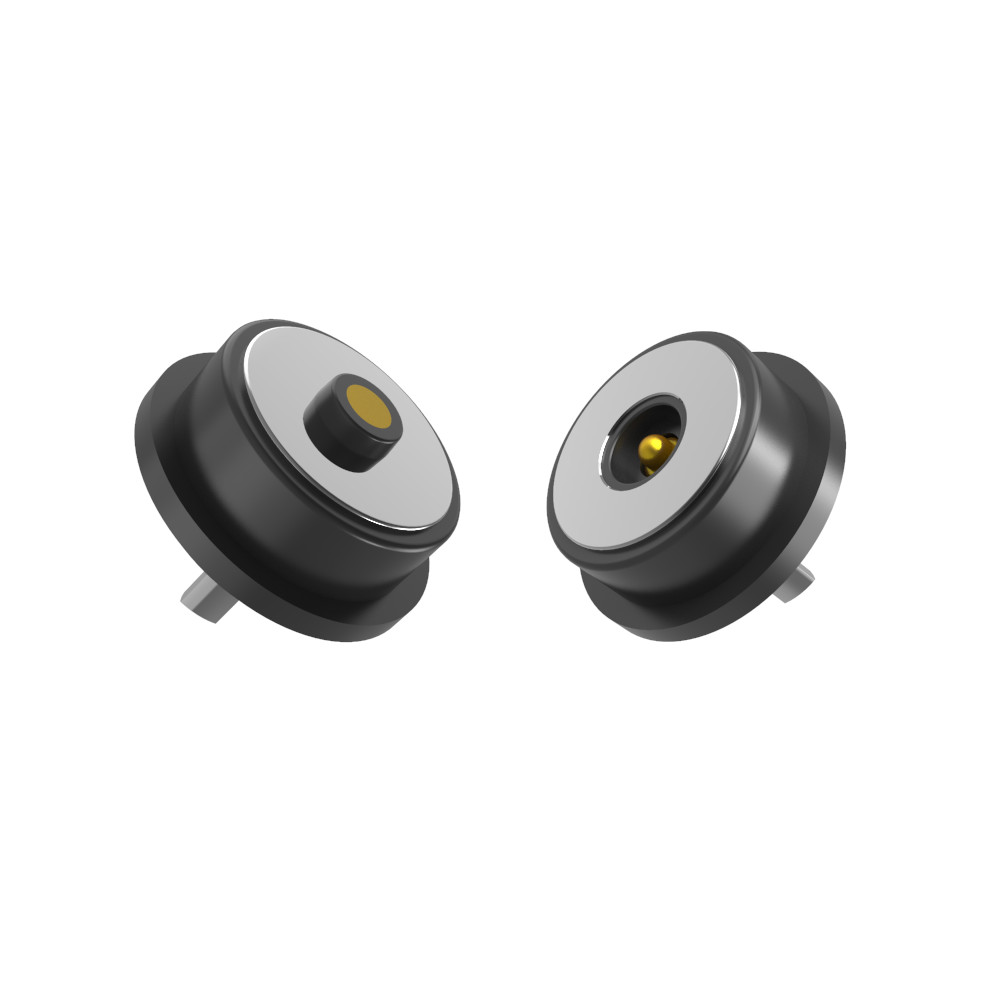

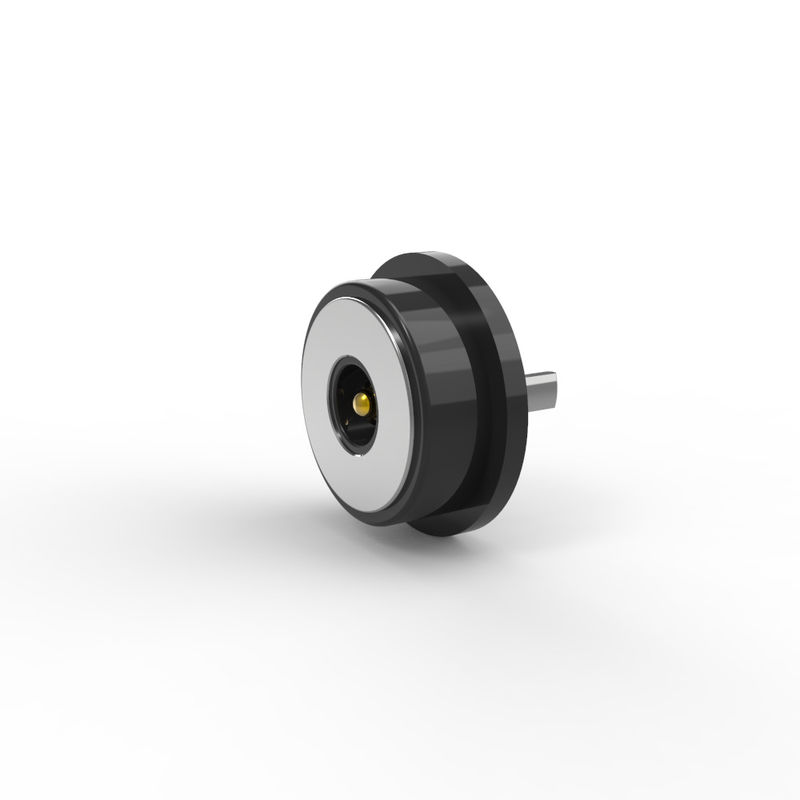

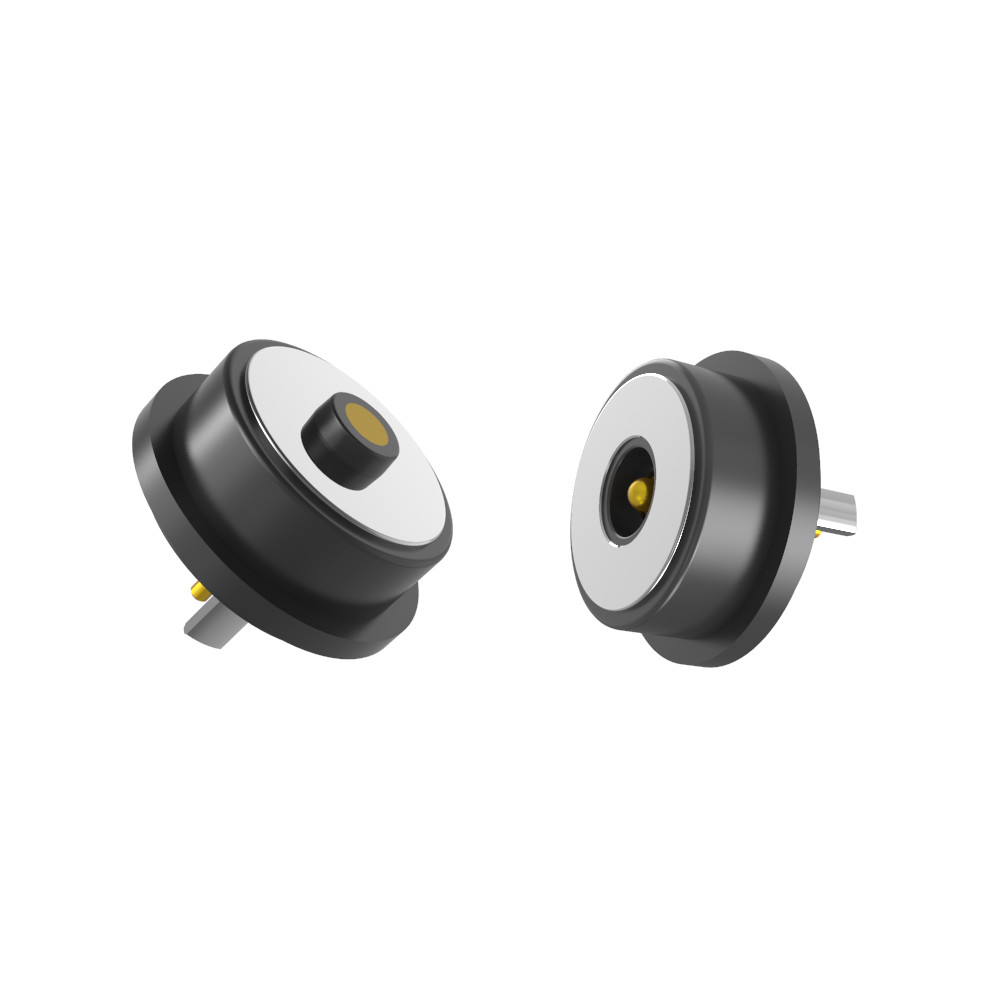

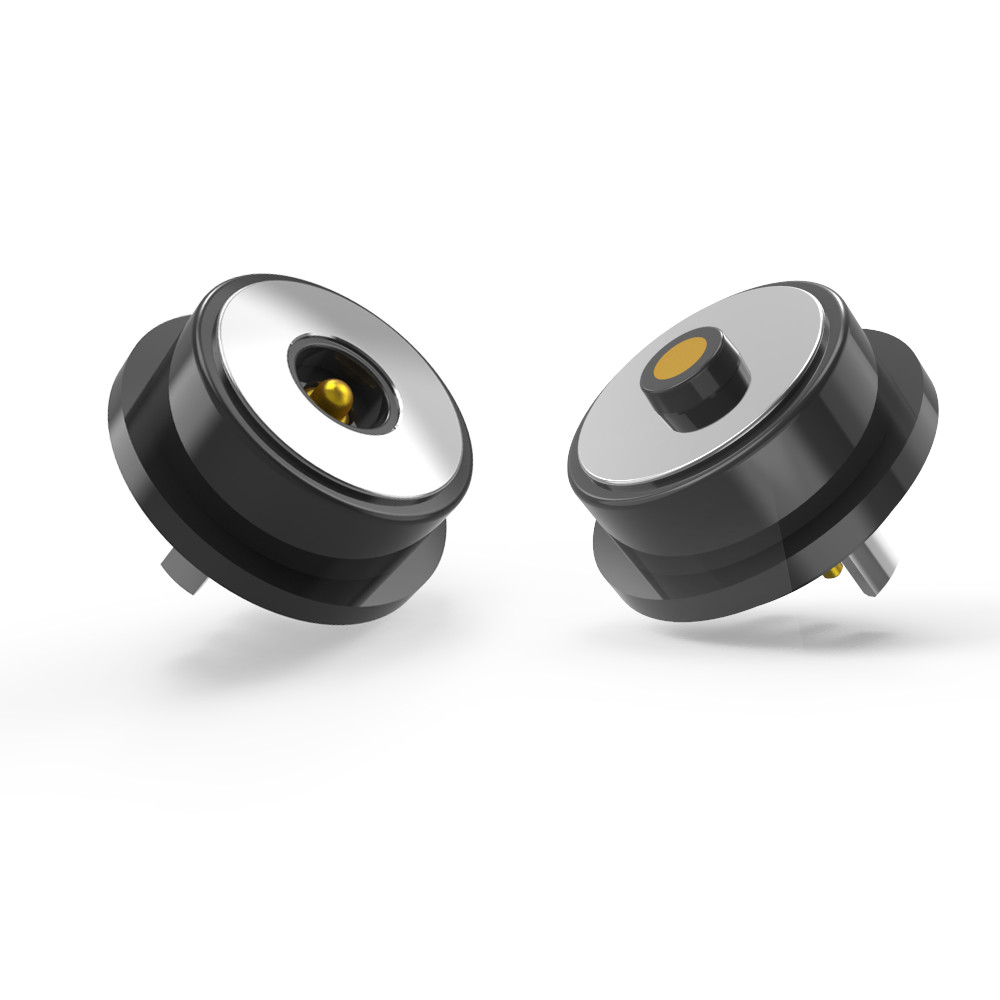

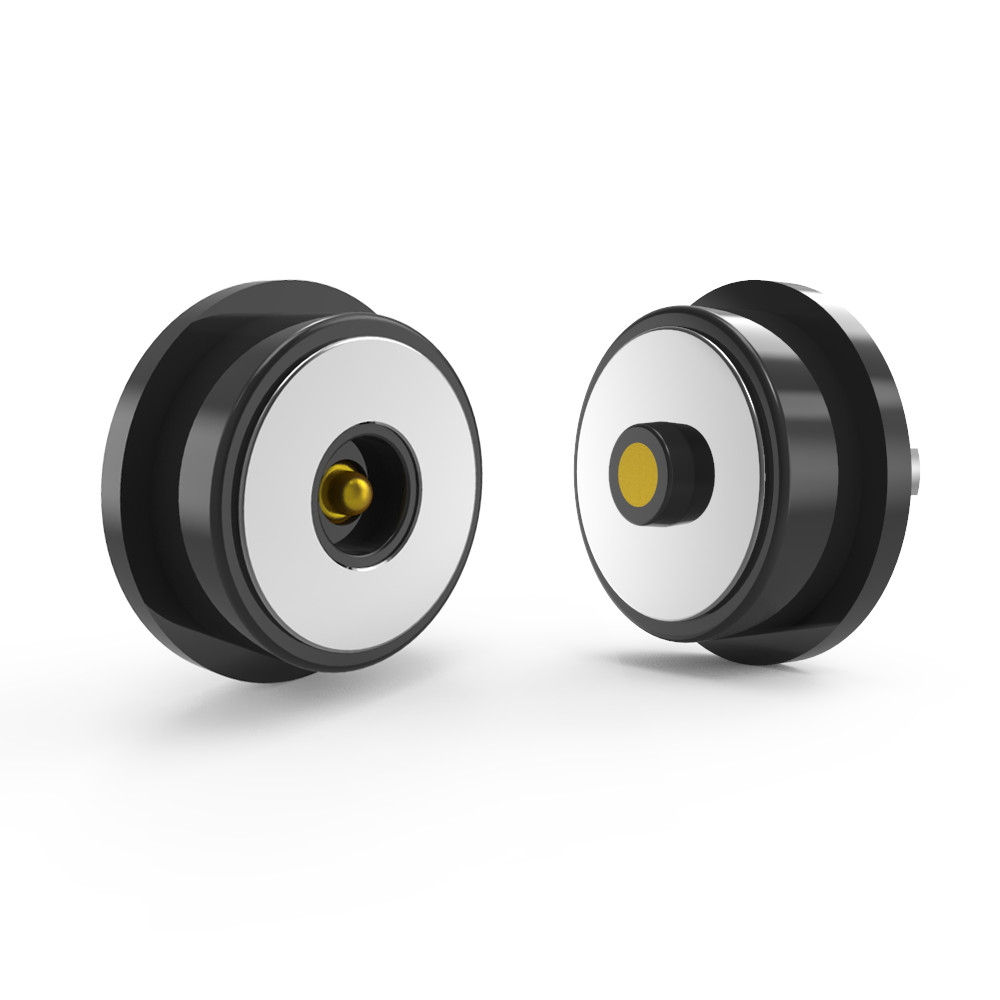

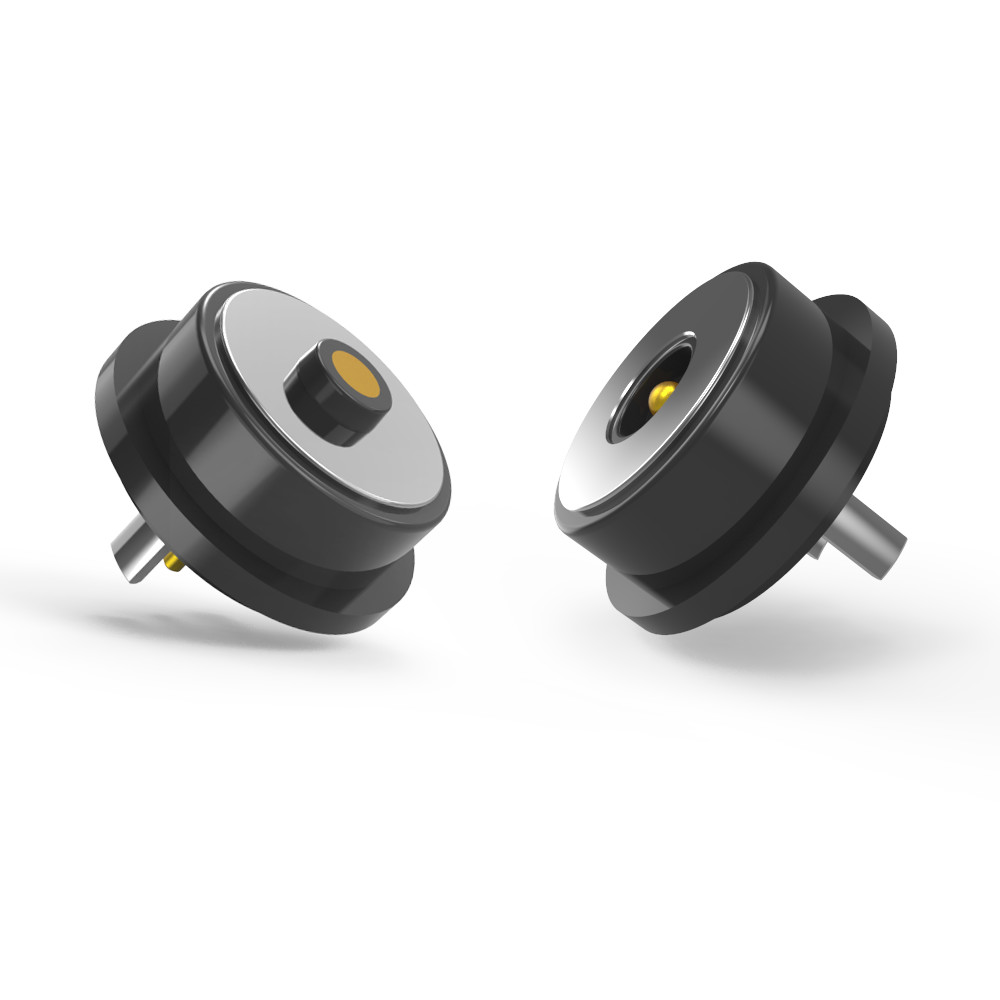

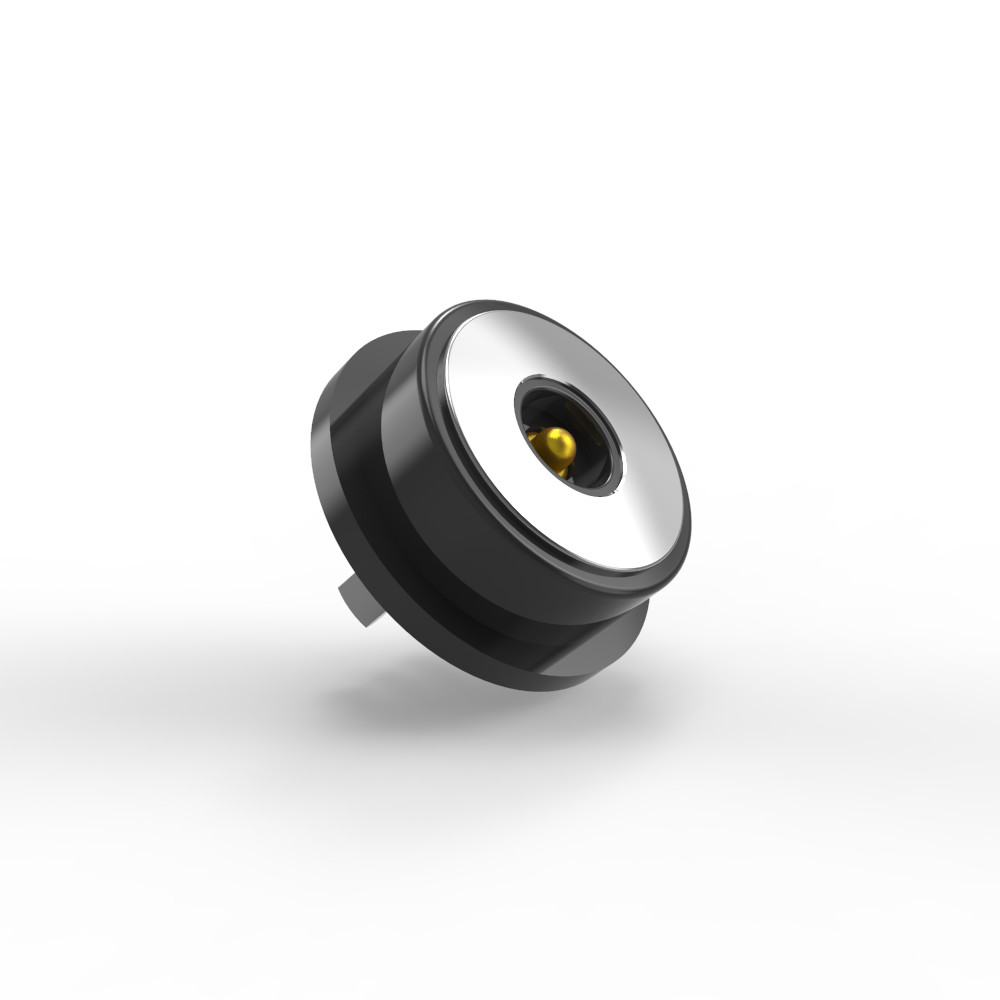

Yüksek temas gücü DC Pin Bağlantısı 3A Kadın Erkek Bağlantıları Siyah Elektronik Cihaz için

8Elektronik cihaz için.0mm yüksek temas gücü olan DC erkek kadın manyetik konektör

Malzemeler:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;

Fıçı: kurşunsuz C6801, 60 ~ 100U'dan fazla 5U' Min Au'yu kaplamalı;

Yay:SUS 304 kaplama 1U" Au;

Koruma: Siyah HTN+30%GFUL94 V-0;

Kabuk: kurşunsuz C6801Plating Ni

Mıknatıs: NdFeB N52 Plating Ni

Mekanik:

Bahçe gücü: 60g±10g, 0.4mm çalışma darbe.

Tam boğa:0.6mm.

Mekanik ömrü: Min 50.000 döngü.

Elektriksel özellikler:
İsimlendirilmiş Voltaj: 12V DC.

Rated Current: 3.0A.

Temas direnci: Pin başına ≤50mΩ (milliohm).

Test:

%100 açık/kısa devre testi.

RoHS/REACH uyumlu (tehlikeli maddeler yok).

Tuz püskürtüme testi: 48 saat (korrozyona direnç doğrulama).

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding enjeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Yuvarlak Manyetik Bağlantıların Avantajları
Dayanıklılık: Azaltılmış port aşınması (fiziksel ekleme yok).
Güvenlik: Zorun altında bağlantı kopar ve hasarı önler.
Kolaylık: Kolay kör çiftleşme (kendini hizalama).
Su / Toz Direnci: Genellikle mühürlü tasarımlarda kullanılır.

Manyetik konektör ürünlerinin uygulanması:

1Tüketici Elektronikleri
Akıllı telefonlar ve tabletler: Bazı cihazlar şarj / veri aktarımı için manyetik konektörler kullanır.
Dizüstü bilgisayarlar: Manyetik güç bağlantıları

Giyilebilir cihazlar: Akıllı saatler ve fitness bandları şarj için kullanılır.

2. Ses cihazları
Kablosuz kulaklık: Şarj keseleri genellikle hizalama için manyetik konektörlere sahiptir.
Kulaklık: Bazı yüksek kaliteli kulaklıklar manyetik şarj bağlantı noktası kullanır.

3. Tıbbi cihazlar
İşitme cihazları: Küçük, su geçirmez tasarımlar için manyetik şarj.
Giyilebilir monitörler: Tıbbi sensörler için güvenli bağlantılar.

4Endüstri ve Otomobil
Robotik: Modüler sistemler için hızlı serbest bırakma güç / veri bağlantıları.
EV Şarjı: Bazı prototipler, çabasız bir şekilde bağlantı kurmak için manyetik konektörler kullanır.

5Akıllı Ev ve IoT
Modüler Işıklar/Fanlar: Mıknatıs güç bağlantılarını kolayca bağlayabilirsiniz.
Güvenlik Kameraları: Pil ile çalışan modeller için basit şarj.

 6Askeri ve Havacılık
Zorlu ortamlarda hızlı bağlantıyı kesmek için sağlam manyetik konektörler.

Neden UPE sizin ortağınız olsun?

1Hızlı Prototipleme (3-5 Gün Örnekler için)
●Pazarlama Hızı: Hızlı örnekleme dönüşü ürün geliştirme döngülerini hızlandırır.

● İteratif Test: Seri üretime başlamadan önce hızlı tasarım düzeltmelerini sağlar.

● Avantaj: Zaman hassas yeniliklerin kritik olduğu otomotiv, tıbbi veya tüketici elektroniği gibi endüstriler için idealdir.

2Maliyet etkin (Rakipçi MOQ Fiyatları)
● Düşük Asgari Sipariş Kütleleri (MOQ): Yeni başlayanlar veya küçük partiler için ön maliyetleri azaltır.

● Ölçeklenebilirlik: Esnek fiyatlandırma, hem prototip üretimi hem de büyük ölçekli siparişler için uygun fiyatlılığı sağlar.

● Değer Teklifi: Yüksek kaliteli üretimi bütçe dostu çözümlerle dengeler.

3Kalite güvencesi (100% Otomatik Test)
●Sıfır Kusur: Otomatik denetim (örneğin optik, elektrik, mekanik) güvenilirliği sağlar.

●Konsistans: Kritik testlerde (örneğin, temas direnci, tuz spreyi, döngü ömrü) insan hatasını ortadan kaldırır.

●Uyum: Sıkı endüstri standartlarını karşılar (ROHS, REACH, otomotiv sınıfı).

4Yüksek teknoloji üretim ve hassas mühendislik
● Gelişmiş Üretim: CNC işleme, hassas damgalama ve mikro plakalama (örneğin, konektörler için Au/Ni).

●Materyal Uzmanlığı: Uzman malzemeler (LCP, SUS 304, NdFeB mıknatısları, kurşunsuz tunç)

●Uygulamaya Özel Çözümler: Karmaşık bileşenler için uyarlanmıştır

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
