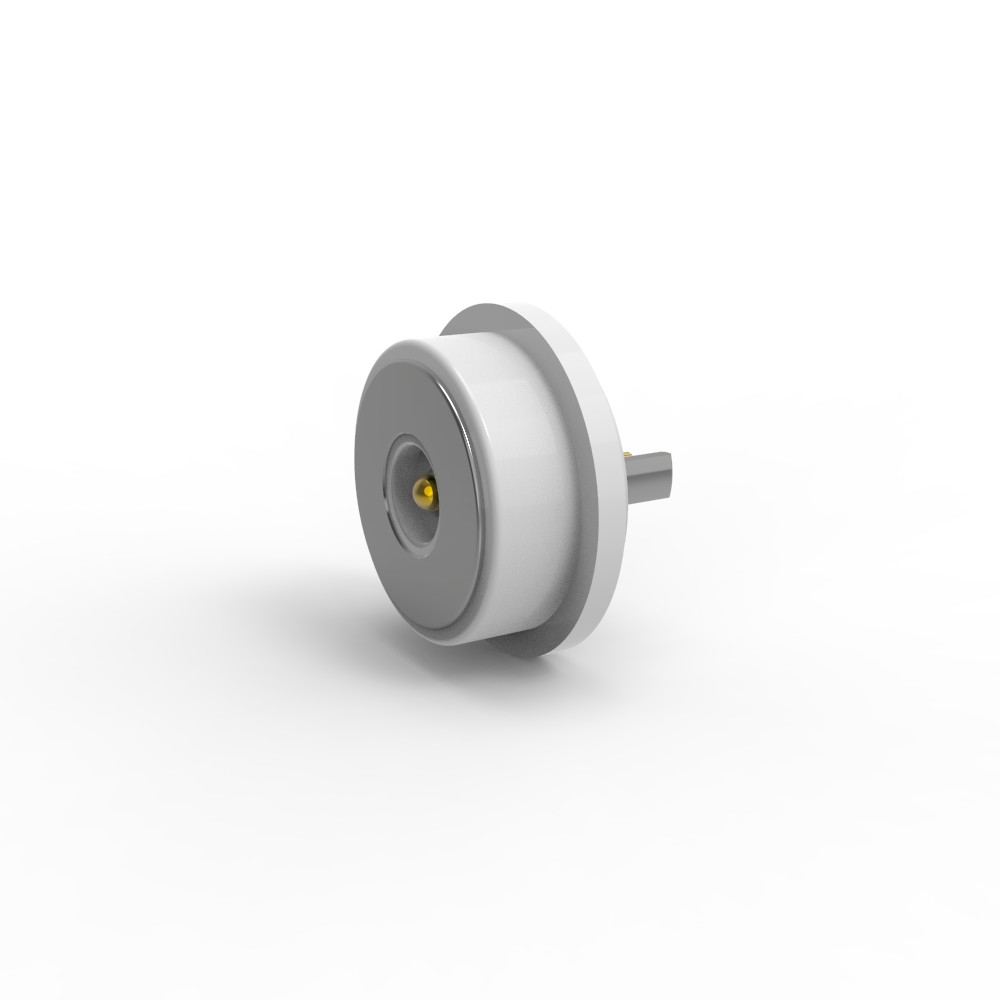

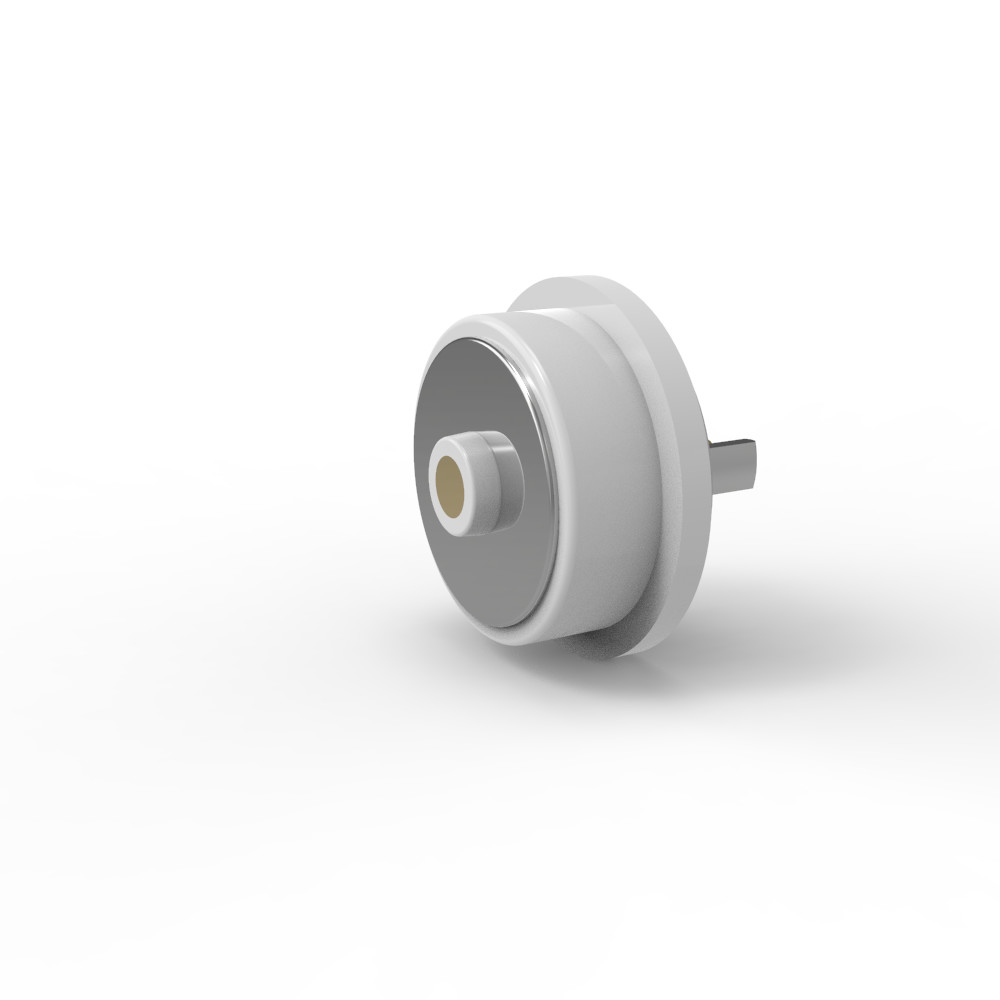

3A Manyetik Elektrikli Bağlantılar Beyaz Pogo Pin Bağlantısı Elektronik Cihaz için 8.0mm Çaplı

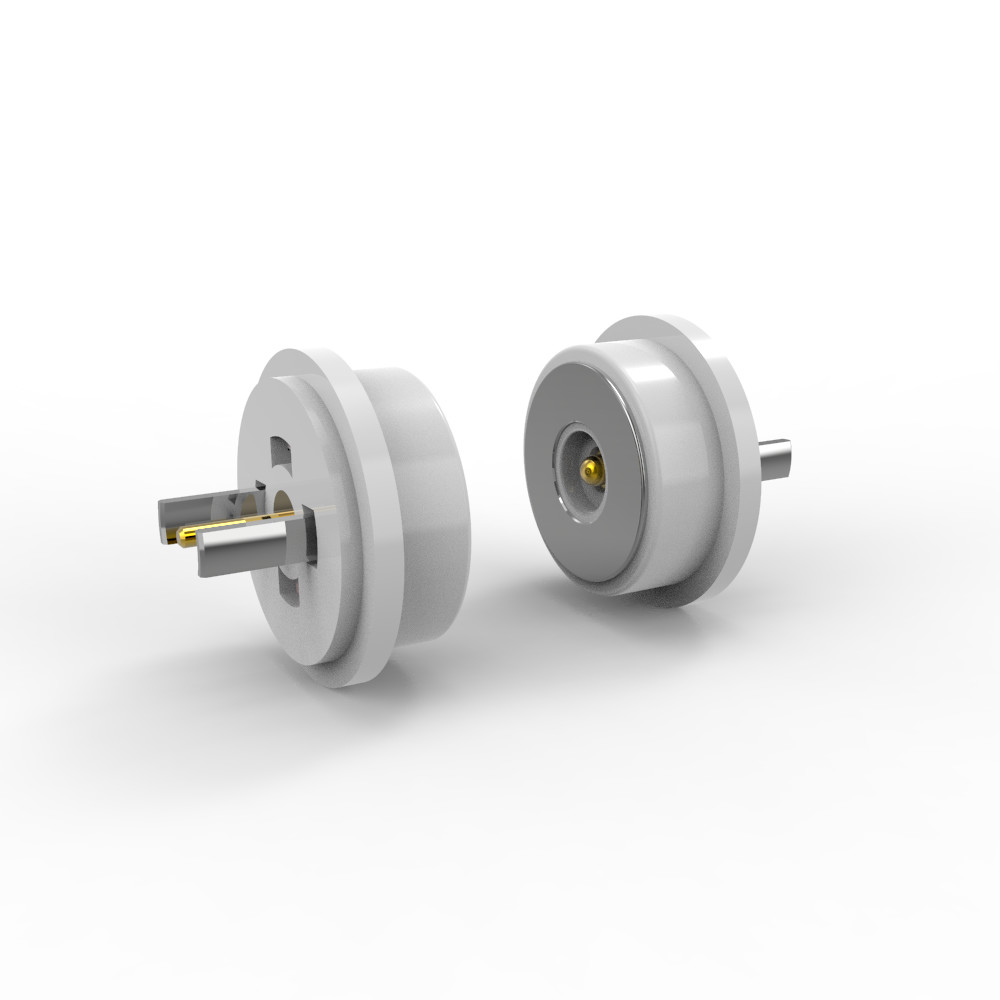

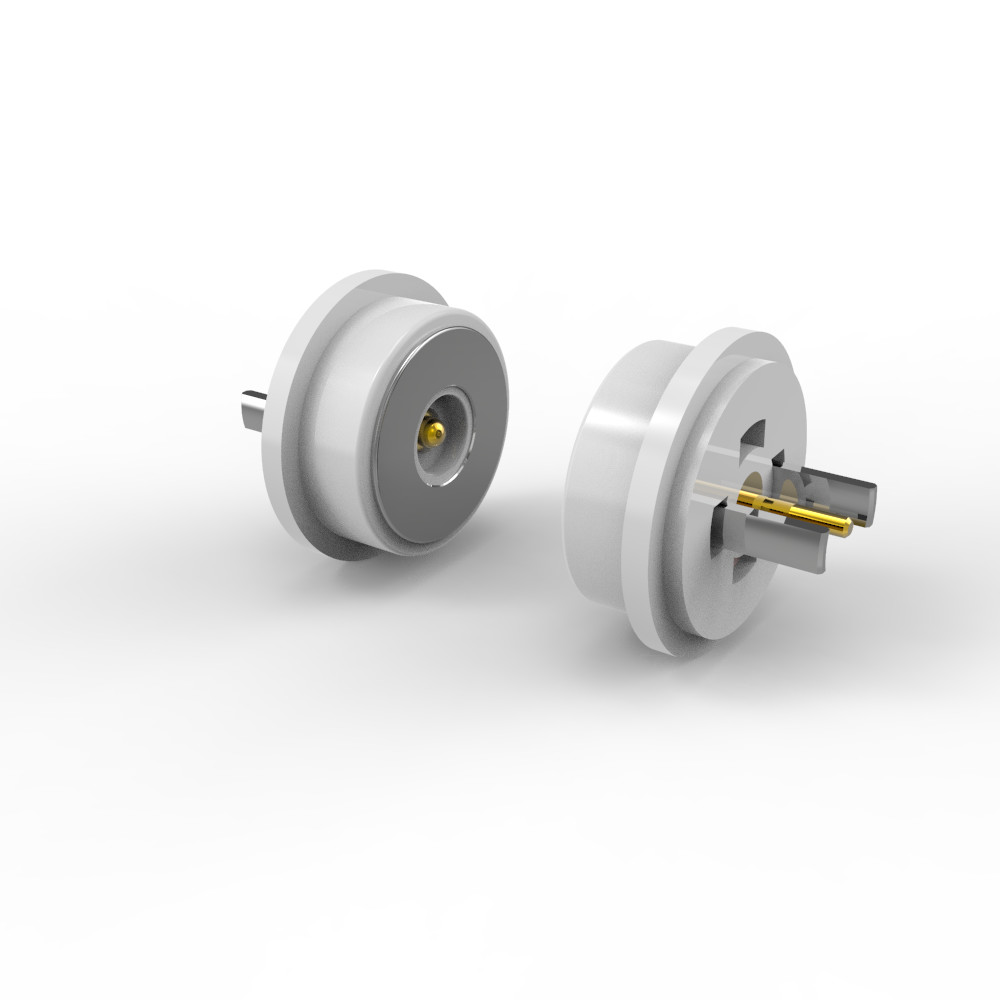

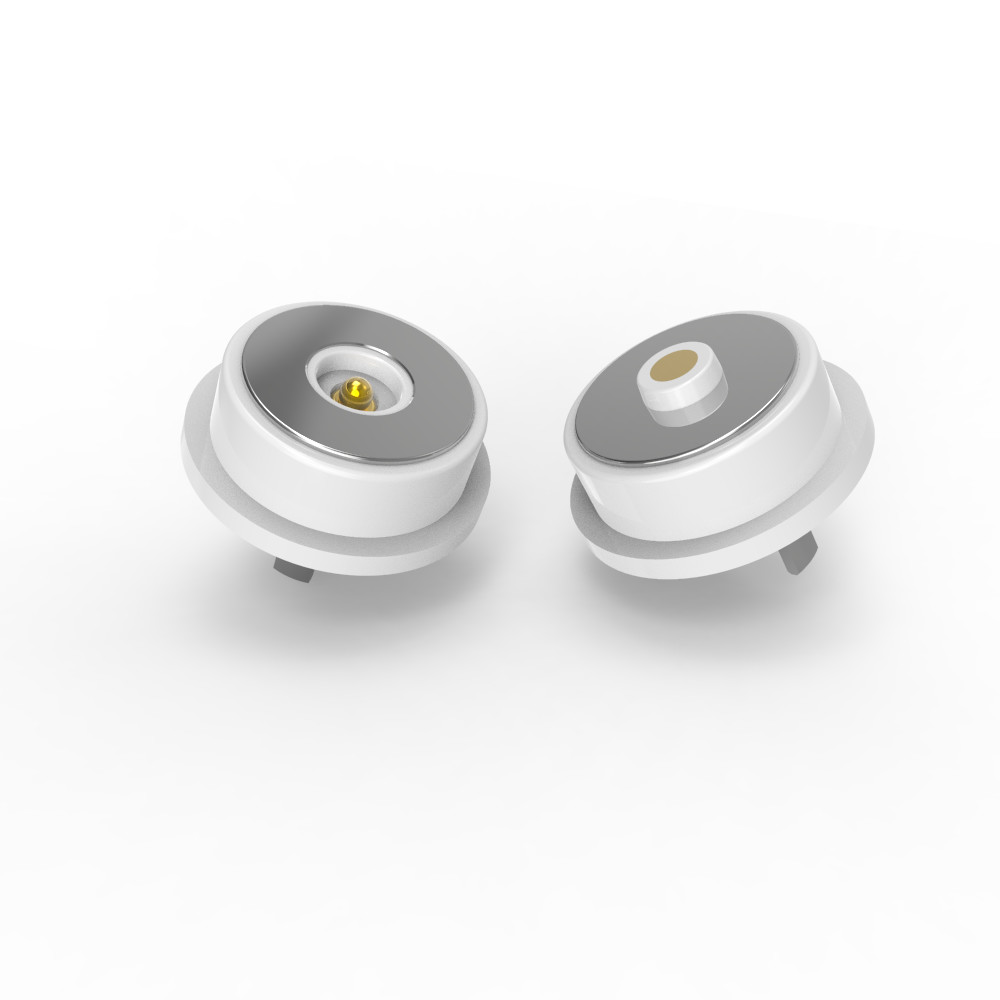

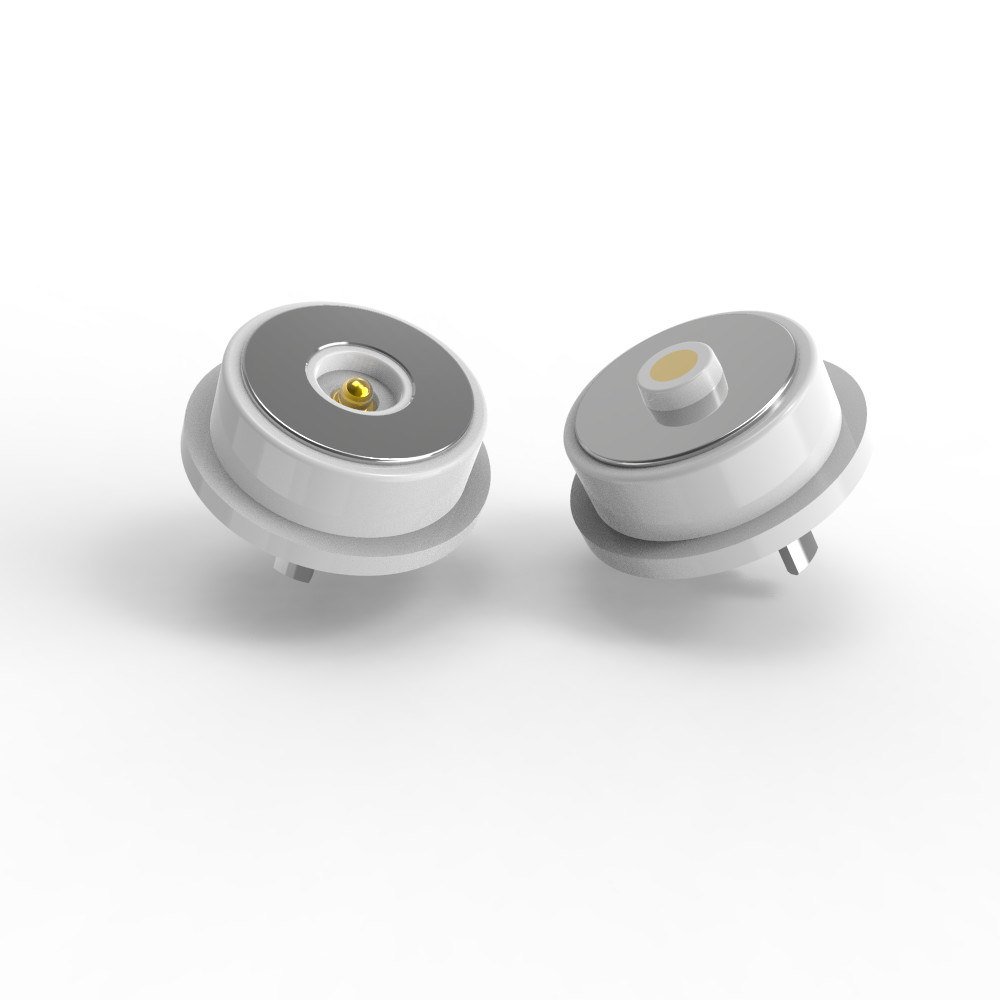

Elektronik cihaz için çapı 8.0mm beyaz yuvarlak manyetik konektör adaptörü

Malzemeler:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;

Fıçı: kurşunsuz C6801, 60 ~ 100U'dan fazla 5U' Min Au'yu kaplamalı;

Yay:SUS 304 kaplama 1U" Au;

Ev: Beyaz LCP+30%GFUL94 V-0;

Kabuk: kurşunsuz C6801Plating Ni

Mıknatıs: NdFeB N52 Plating Ni

Mekanik:

Bahçe gücü: 60g±10g, 0.4mm çalışma darbe.

Tam boğa:0.6mm.

Mekanik ömrü: Min 50.000 döngü.

Elektriksel özellikler:
İsimlendirilmiş Voltaj: 12V DC.

Rated Current: 3.0A.

Temas direnci: Pin başına ≤50mΩ (milliohm).

Test:

%100 açık/kısa devre testi.

RoHS/REACH uyumlu (tehlikeli maddeler yok).

Tuz püskürtüme testi: 48 saat (korrozyona direnç doğrulama).

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding injeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Yuvarlak Manyetik Bağlantıların Avantajları

1- Çabasız Bağlantı.

Otomatik adsorpsiyon, hızlı, aletsiz birleştirmeyi sağlar; kullanıcı dostu bir işletim.

2. Kolay Çıkar

Manyetik arayüz, fiziksel gerginlik olmadan sorunsuz bir bağlantı kesilmesine izin verir.

3Yüksek dayanıklılık.

Uzun süreli güvenilirlik için 50.000 ₹ 300.000 çiftleşme döngüsünü destekler.

4Güçlü Koruma

IP68 derecesi ile özelleştirilebilir su geçirmez ve toz geçirmez tasarım (kadın uç).

5Yüksek Akım Destek

Hızlı şarj ve enerji yoğun uygulamalar için 3A20A sapları.

6Yüksek korozyon direnci

Sert ortamlara dayanıklıdır (su püskürtmesinde 48-120 saat test edilmiştir).

7. Özelleştirilebilir Form Faktörü

Ürünün estetik özelliklerine uygun şekiller, piyasadaki çekiciliği arttırır.

8Akıllı yönelim algılama

Mıknatıs konumlandırması + yapısal tasarım doğru kutupluğu ve devre korumasını sağlar.

9Çok fonksiyonel arayüz.

Güç, sinyal, video, ses, veri (örneğin, USB 2.0) ve daha fazlasını destekler.

10- Maliyet etkin gelişim

Kısa teslim süresi ve hızlı özelleştirme için düşük kalıp maliyetleri.

11Yüksek Kaliteli Sinyal İletişim

Güvenilir RF sinyali performansı (örneğin USB 2.0 standartlarına uygun).

Manyetik konektör ürünlerinin uygulanması:

1Tüketici Elektronikleri
Akıllı telefonlar ve tabletler: Bazı cihazlar şarj / veri aktarımı için manyetik konektörler kullanır.
Dizüstü bilgisayarlar: Manyetik güç bağlantıları

Giyilebilir cihazlar: Akıllı saatler ve fitness bandları şarj için kullanılır.

2. Ses cihazları
Kablosuz kulaklık: Şarj keseleri genellikle hizalama için manyetik konektörlere sahiptir.
Kulaklık: Bazı yüksek kaliteli kulaklıklar manyetik şarj bağlantı noktası kullanır.

3. Tıbbi cihazlar
İşitme cihazları: Küçük, su geçirmez tasarımlar için manyetik şarj.
Giyilebilir monitörler: Tıbbi sensörler için güvenli bağlantılar.

4Endüstri ve Otomobil
Robotik: Modüler sistemler için hızlı serbest bırakma güç / veri bağlantıları.
EV Şarjı: Bazı prototipler, çabasız bir şekilde bağlantı kurmak için manyetik konektörler kullanır.

5Akıllı Ev ve IoT
Modüler Işıklar/Fanlar: Mıknatıs güç bağlantılarını kolayca bağlayabilirsiniz.
Güvenlik Kameraları: Pil ile çalışan modeller için basit şarj.

 6Askeri ve Havacılık
Zorlu ortamlarda hızlı bağlantıyı kesmek için sağlam manyetik konektörler.

Neden UPE sizin ortağınız olsun?

1Hızlı Prototipleme (3-5 Gün Örnekler için)
●Pazarlama Hızı: Hızlı örnekleme dönüşü ürün geliştirme döngülerini hızlandırır.

● İteratif Test: Seri üretime başlamadan önce hızlı tasarım düzeltmelerini sağlar.

● Avantaj: Zaman hassas yeniliklerin kritik olduğu otomotiv, tıbbi veya tüketici elektroniği gibi endüstriler için idealdir.

2Maliyet etkin (Rakipçi MOQ Fiyatları)
● Düşük Asgari Sipariş Kütleleri (MOQ): Yeni başlayanlar veya küçük partiler için ön maliyetleri azaltır.

● Ölçeklenebilirlik: Esnek fiyatlandırma, hem prototip üretimi hem de büyük ölçekli siparişler için uygun fiyatlılığı sağlar.

● Değer Teklifi: Yüksek kaliteli üretimi bütçe dostu çözümlerle dengeler.

3Kalite güvencesi (100% Otomatik Test)
●Sıfır Kusur: Otomatik denetim (örneğin optik, elektrik, mekanik) güvenilirliği sağlar.

●Konsistans: Kritik testlerde (örneğin, temas direnci, tuz spreyi, döngü ömrü) insan hatasını ortadan kaldırır.

●Uyum: Sıkı endüstri standartlarını karşılar (ROHS, REACH, otomotiv sınıfı).

4Yüksek teknoloji üretim ve hassas mühendislik
● Gelişmiş Üretim: CNC işleme, hassas damgalama ve mikro plakalama (örneğin, konektörler için Au/Ni).

●Materyal Uzmanlığı: Uzman malzemeler (LCP, SUS 304, NdFeB mıknatısları, kurşunsuz tunç)

●Uygulamaya Özel Çözümler: Karmaşık bileşenler için uyarlanmıştır

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
