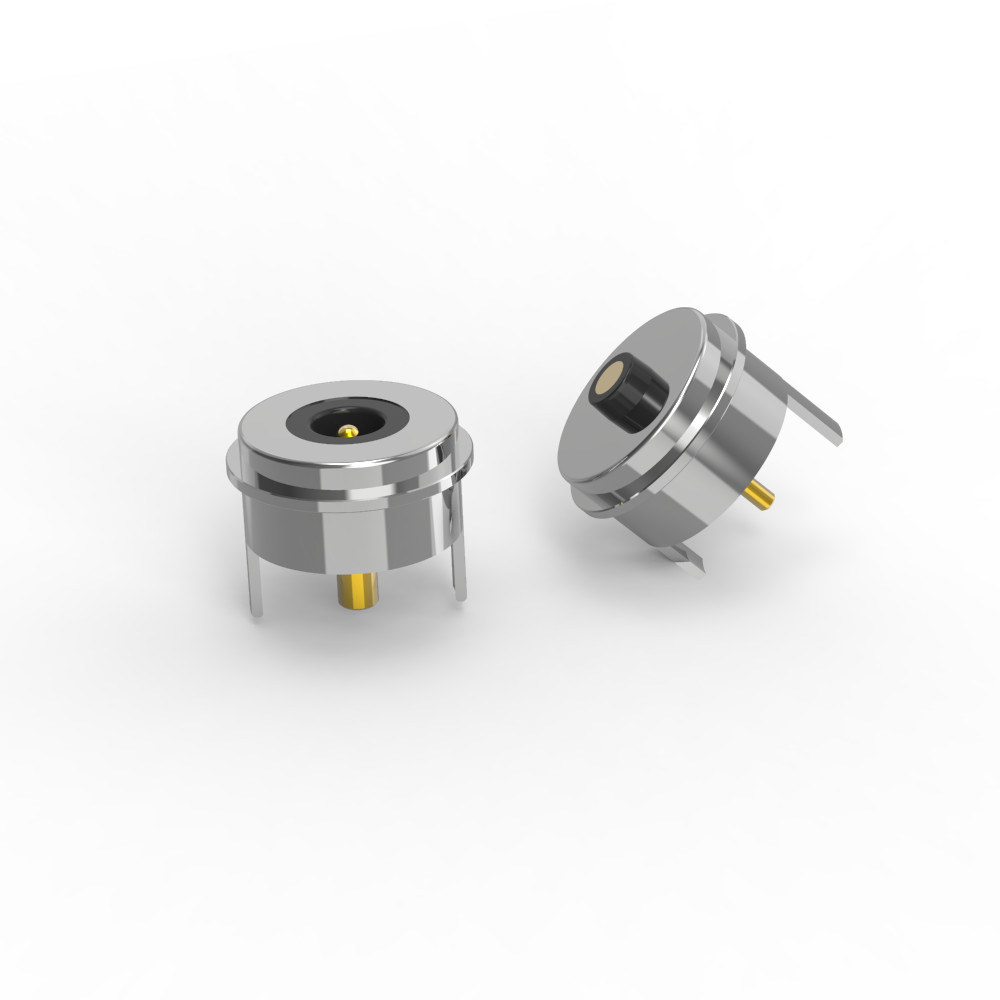

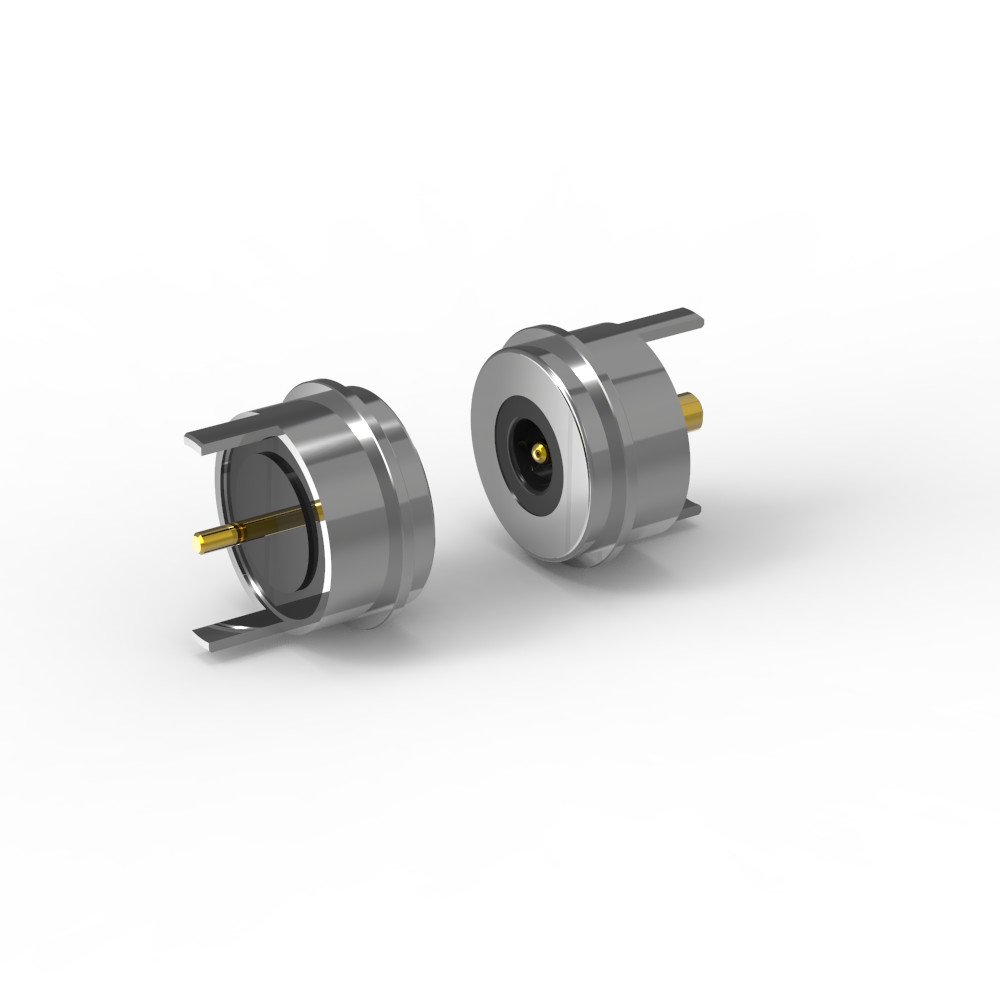

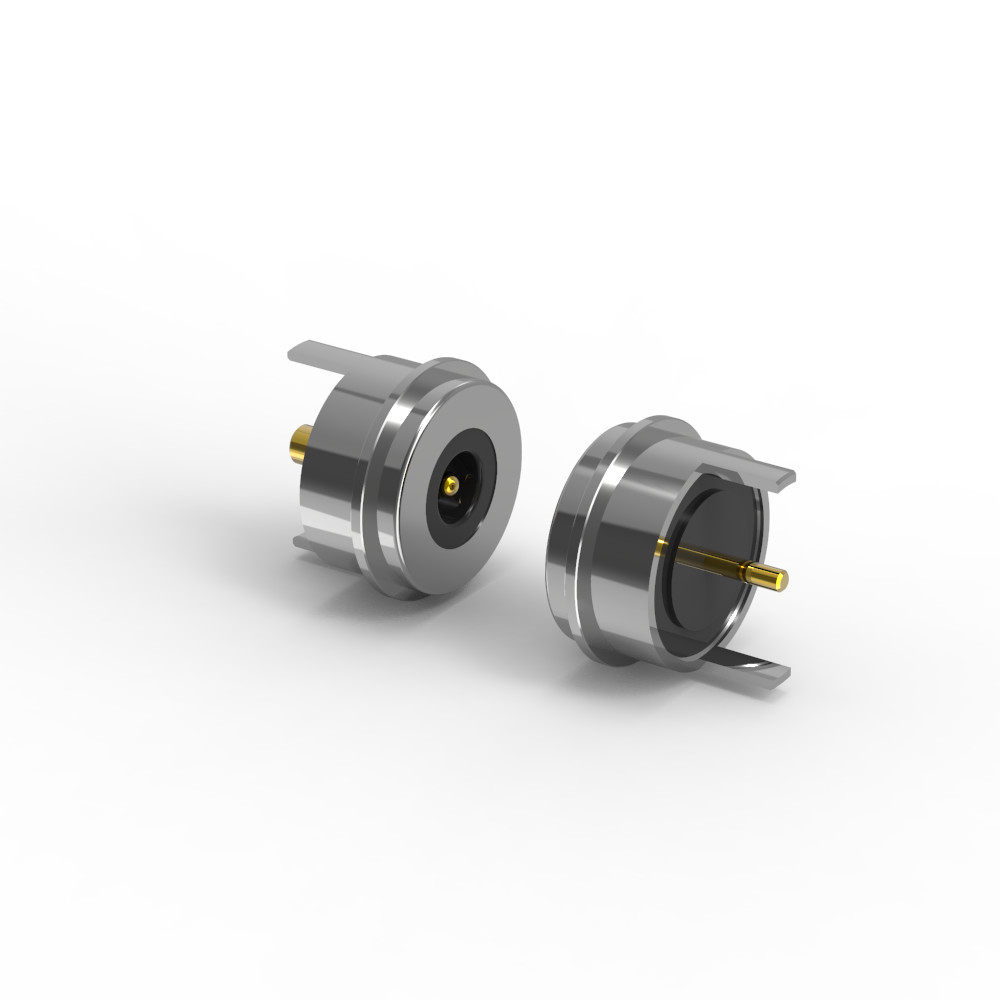

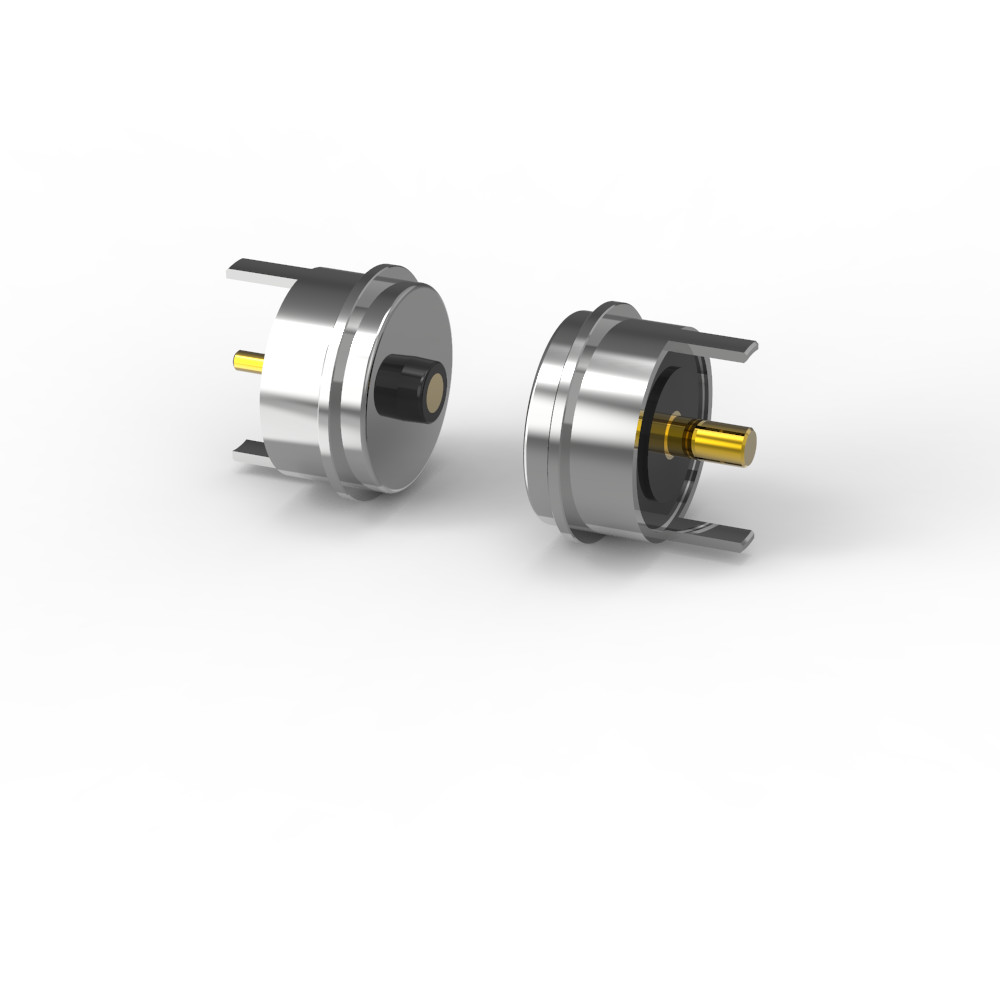

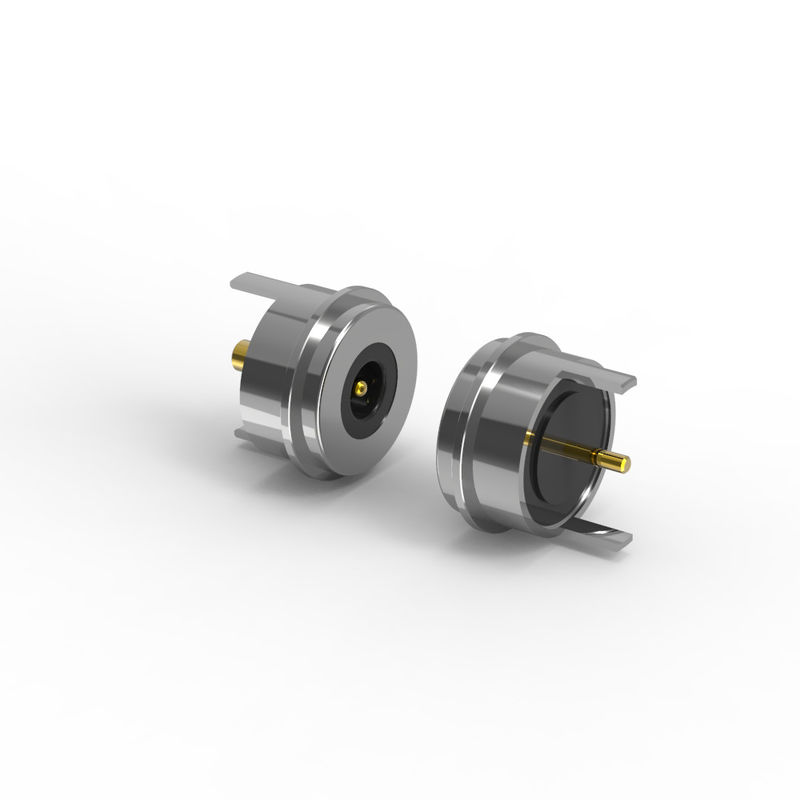

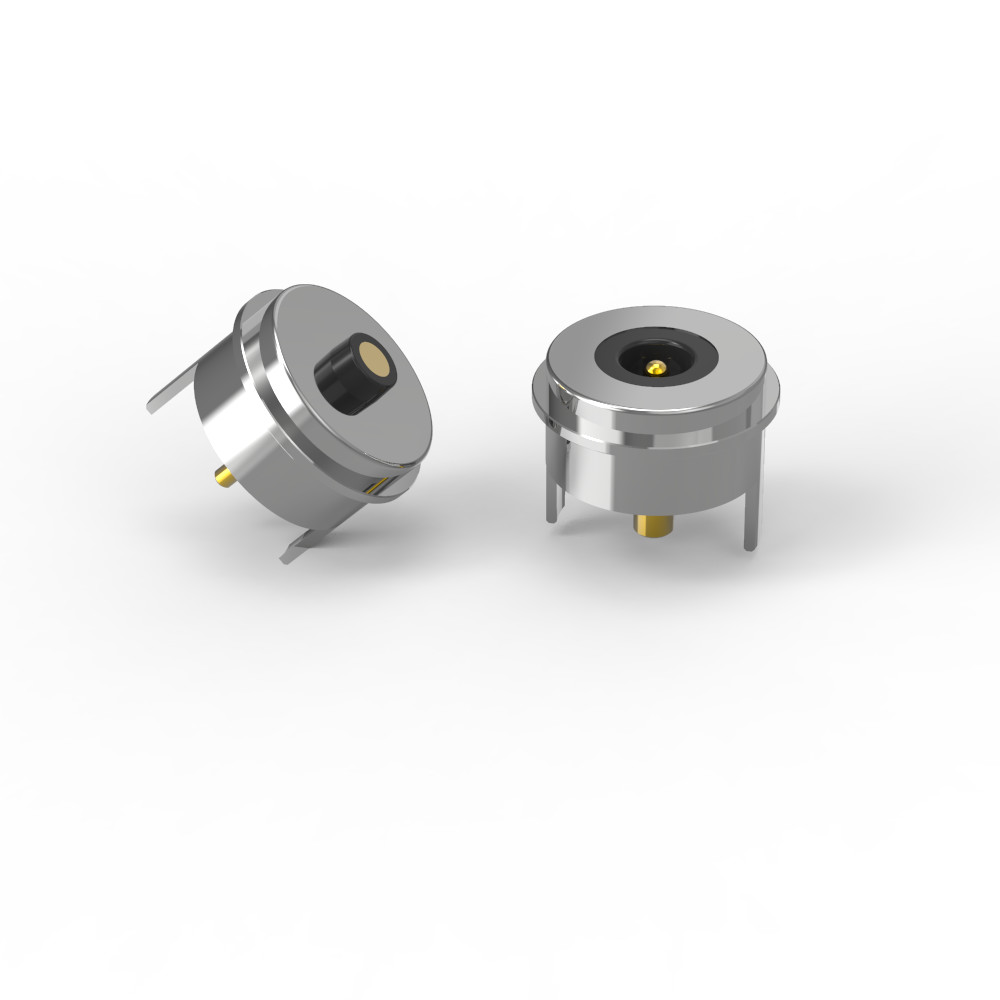

Siyah Yuvarlak Manyetik Bağlantı 12V 5A Yüksek Akım Manyetik Bağlantı Nemlendirici için

Yüksek akımlı 5A yuvarlak erkek ve dişi manyetik şarj bağlantısı nemlendiricisi için

Malzemeler:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;

Fıçı: kurşunsuz C6801, 60 ~ 100U'dan fazla 5U' Min Au'yu kaplamalı;

Yay:SUS 304 kaplama 1U" Au;

Koruma: Siyah HTN+30%GFUL94 V-0;

Kabuk: kurşunsuz C6801Plating Ni

Mıknatıs: NdFeB N52 Plating Ni

Mekanik:

Bahçe gücü: 80g±20g, 1.0mm çalışma çarpmasında.

Tam boğa:1.2 mm.

Mekanik ömrü: Min 50.000 döngü.

Elektriksel özellikler:
İsimlendirilmiş Voltaj: 12V DC.

Rated Current: 5.0A.

Temas direnci: Pin başına ≤50mΩ (milliohm).

Test:

%100 açık/kısa devre testi.

RoHS/REACH uyumlu (tehlikeli maddeler yok).

Tuz püskürtüme testi: 48 saat (korrozyona direnç doğrulama).

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding enjeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Yuvarlak Manyetik Bağlantıların Avantajları

1- Çabasız Bağlantı.

Otomatik adsorpsiyon, hızlı, aletsiz birleştirmeyi sağlar; kullanıcı dostu bir işletim.

2. Kolay Çıkar

Manyetik arayüz, fiziksel gerginlik olmadan sorunsuz bir bağlantı kesilmesini sağlar.

3Yüksek dayanıklılık.

Uzun süreli güvenilirlik için 50.000 ₹ 300.000 çiftleşme döngüsünü destekler.

4Güçlü Koruma

IP68 derecesi ile özelleştirilebilir su geçirmez ve toz geçirmez tasarım (kadın uç).

5Yüksek Akım Destek

Hızlı şarj ve enerji yoğun uygulamalar için 3A20A sapları.

6Yüksek korozyon direnci

Sert ortamlara dayanıklıdır (48-120 saat tuz püskürtmesi ile test edilmiştir).

7. Özelleştirilebilir Form Faktörü

Ürünün estetik özelliklerine uyan şekiller, piyasadaki çekiciliği arttırır.

8Akıllı yönelim algılama

Mıknatıs konumlandırması + yapısal tasarım doğru kutupluğu ve devre korumasını sağlar.

9Çok fonksiyonel arayüz.

Güç, sinyal, video, ses, veri (örneğin, USB 2.0) ve daha fazlasını destekler.

10- Maliyet etkin gelişim

Kısa teslim süresi ve hızlı özelleştirme için düşük kalıp maliyetleri.

11Yüksek Kaliteli Sinyal İletişim

Güvenilir RF sinyali performansı (örneğin USB 2.0 standartlarına uygun).

Yuvarlak manyetik konektör ürünleri:

Neden UPE sizin ortağınız olsun?

1Hızlı Prototipleme (3-5 Gün Örnekler için)
●Pazarlama Hızı: Hızlı örnekleme dönüşü ürün geliştirme döngülerini hızlandırır.

● İteratif Test: Seri üretime başlamadan önce hızlı tasarım düzeltmelerini sağlar.

● Avantaj: Zaman hassas yeniliklerin kritik olduğu otomotiv, tıbbi veya tüketici elektroniği gibi endüstriler için idealdir.

2Maliyet etkin (Rakipçi MOQ Fiyatları)
● Düşük Asgari Sipariş Kütleleri (MOQ): Yeni başlayanlar veya küçük partiler için ön maliyetleri azaltır.

● Ölçeklenebilirlik: Esnek fiyatlandırma, hem prototip üretimi hem de büyük ölçekli siparişler için uygun fiyatlılığı sağlar.

● Değer Teklifi: Yüksek kaliteli üretimi bütçe dostu çözümlerle dengeler.

3Kalite güvencesi (100% Otomatik Test)
●Sıfır Kusur: Otomatik denetim (örneğin optik, elektrik, mekanik) güvenilirliği sağlar.

●Konsistans: Kritik testlerde (örneğin, temas direnci, tuz spreyi, döngü ömrü) insan hatasını ortadan kaldırır.

●Uyum: Sıkı endüstri standartlarını karşılar (ROHS, REACH, otomotiv sınıfı).

4Yüksek teknoloji üretim ve hassas mühendislik
● Gelişmiş Üretim: CNC işleme, hassas damgalama ve mikro plakalama (örneğin, konektörler için Au/Ni).

●Materyal Uzmanlığı: Uzman malzemeler (LCP, SUS 304, NdFeB mıknatısları, kurşunsuz tunç)

●Uygulamaya Özel Çözümler: Karmaşık bileşenler için uyarlanmıştır

Tasarım hizmeti sağlayabiliriz.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
