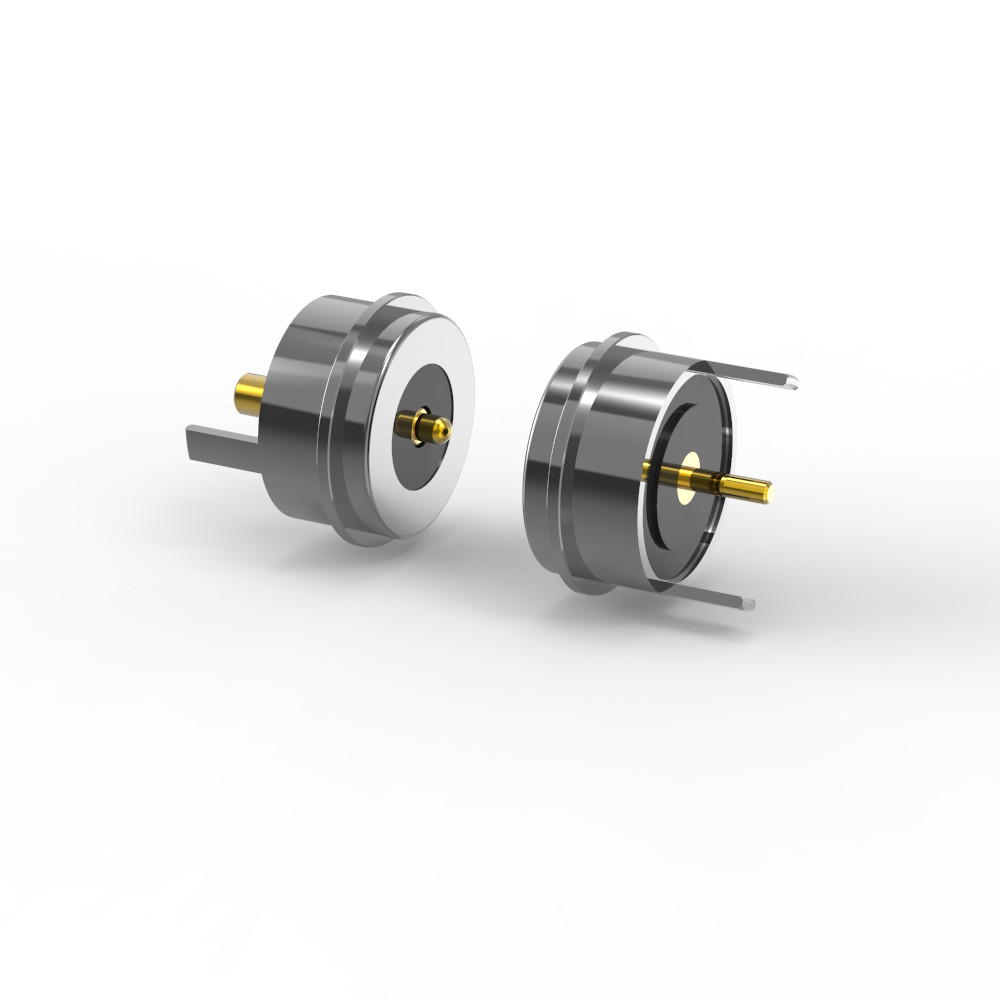

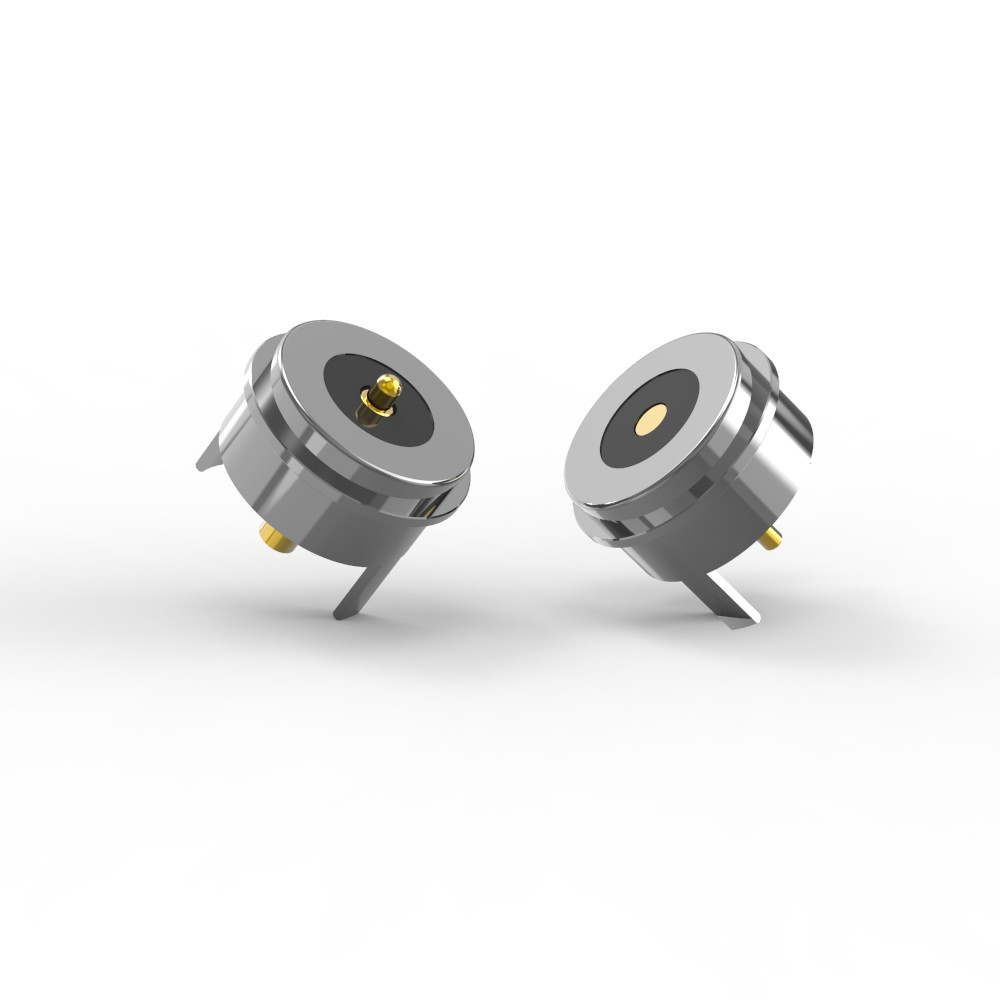

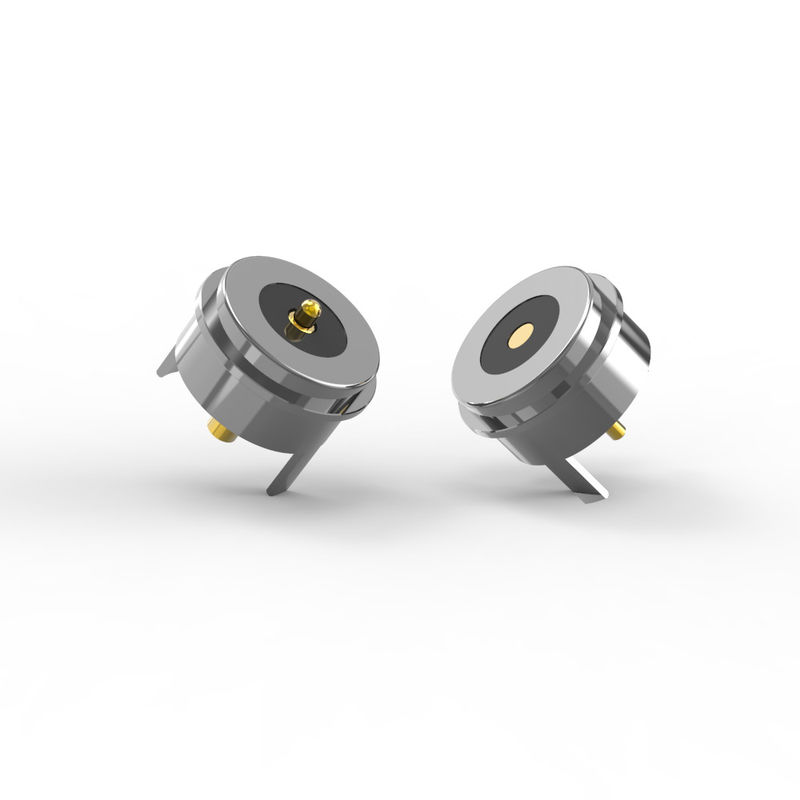

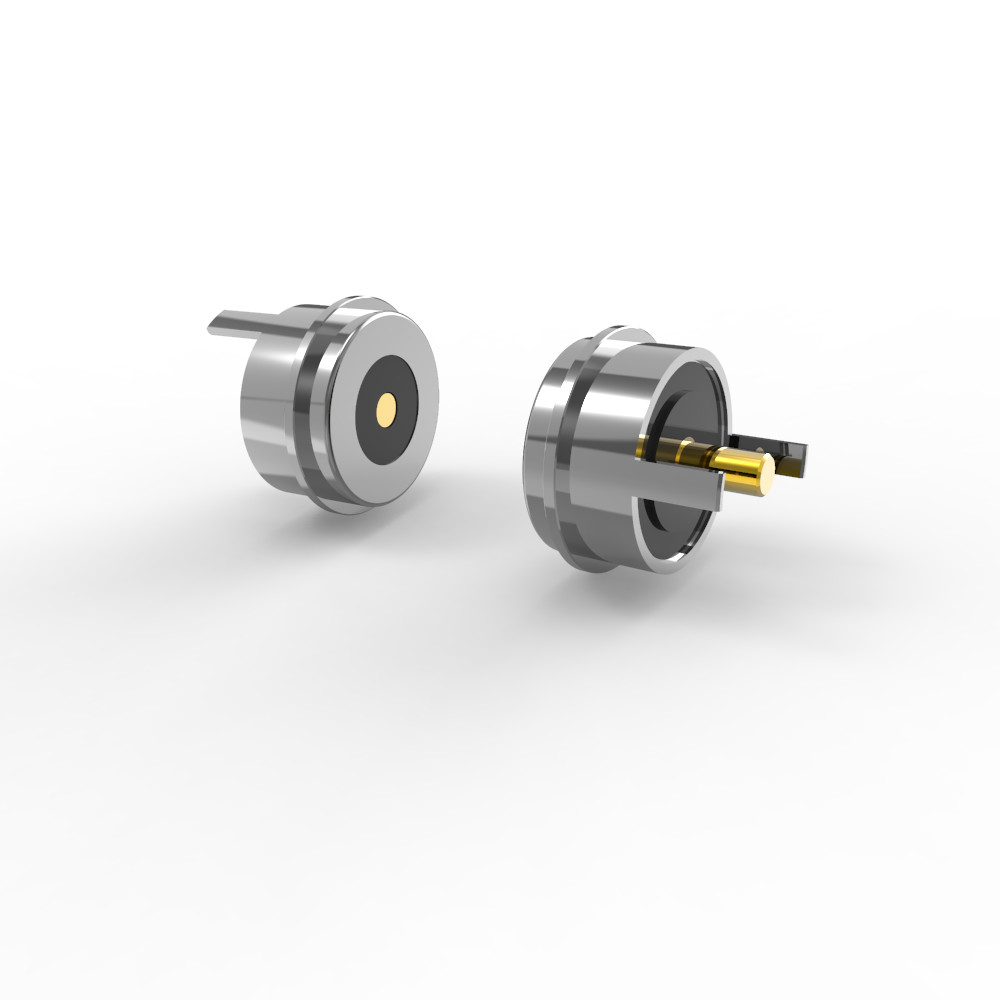

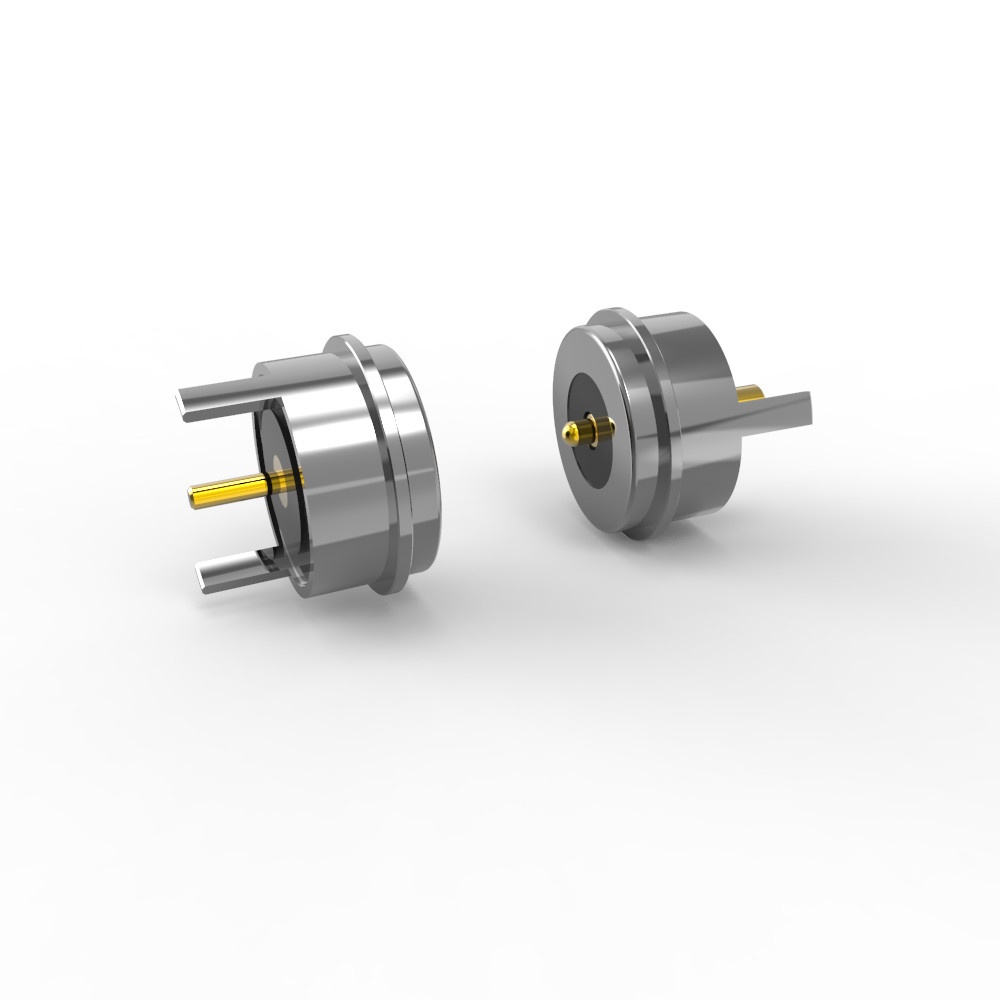

12V yuvarlak manyetik konektör Kadın Erkek manyetik DC güç konektörü

Pogo pin magnetik yuvarlak kadın erkek güç şarj DC manyetik konektör.

Yuvarlak manyetik konektörün çapı 8.0 mm ve koruma siyah.

Malzemeler:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;

Fıçı: kurşunsuz C6801, 60 ~ 100U'dan fazla 5U' Min Au'yu kaplamalı;

Yay:SUS 304 kaplama 1U" Au;

Koruma: Siyah HTN+30%GFUL94 V-0;

Kabuk: kurşunsuz C6801Plating Ni

Mıknatıs: NdFeB N52 Plating Ni

Mekanik:

Bahçe Gücü: 1,0 mm çalışma çarpımında 80g ± 20g.

İşlem sırasında tutarlı temas basıncını sağlar.

Tam Hız: 1.2 mm (pistonun toplam yolculuk mesafesi).

Mekanik ömrü: En az 50.000 döngü (sık sık çalıştırma için dayanıklılık şartı).

Elektriksel özellikler:
İsimlendirilmiş Voltaj: 12V DC.

Rated Current: 5.0A.

Temas direnci: Pin başına ≤50mΩ (milliohm).

Kalite güvencesi ve uygunluk testi:

1Elektrikli Güvenilirlik
%100 Açık/Kısa devre testi: Her birim kusursuz bağlantı ve güvenliği sağlamak için sıkı bir elektrik onayına maruz kalır.

2Çevre ve Güvenlik Uyumluluğu
RoHS & REACH Sertifikalı: Tehlikeli maddelerden (örneğin kurşun, kadmiyum) arınmış, AB ve küresel çevresel standartlara uygun.

3Korozyona Direnci
Tuz püskürtmesi testi (48 saat): Sert, nemli veya tuzlu ortamlarda (örneğin, deniz, endüstriyel kullanım) performansı doğrular.

Kalite Güvenliği ve Uyum Neden Önemlidir?
✅Sıfır kusur:Her bir bağlantının tutarlı bir performans sağladığını garanti eder.
✅Küresel Onay:Sıkı uluslararası düzenlemelere uygun.
✅Dayanıklılık Garantisi:Uzun süreli güvenilirlik için korozyona dayanıklı.

Plakasyonun Faydaları:

Plaklama kalitesi:Ni üzerindeki ince Au, maliyetleri en aza indirerek güvenilir elektrik performansını sağlar (daha kalın Au maliyeti artırabilir, ancak bu uygulama için gerekli olmayabilir).

Çevre Direnci:Kabuk / mıknatıs ve LCP korumaları üzerindeki Ni kaplama, nem, korozyona ve yüksek sıcaklıklara karşı koruma sağlar.

Dayanıklılık:50.000 döngü ömrü ve yay kuvveti toleransı (± 20g), uzun vadeli güvenilirliğe odaklanmayı gösterir.

Ürün uygulama açıklaması ((sadece aşağıdakilerle sınırlı değildir):

1.Plug-in kaynak PCB kartı;

2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;

3Bu PCB kartının bir transfer terminalı eklenebilir.

4.Molding enjeksiyon kalıbı yerleştirme;

5Kablolar doğrudan bağlanabilir.

Yuvarlak manyetik bağlantı parametresi:

Yuvarlak Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

Önerilen pcb düzeni:

Yapılandırma toleransı: ±0.05mm

Yuvarlak Manyetik Bağlantıların Avantajları

1- Çabasız Bağlantı.

Otomatik adsorpsiyon, hızlı, aletsiz birleştirmeyi sağlar; kullanıcı dostu bir işletim.

2. Kolay Çıkar

Manyetik arayüz, fiziksel gerginlik olmadan sorunsuz bir bağlantı kesilmesini sağlar.

3Yüksek dayanıklılık.

Uzun süreli güvenilirlik için 50.000 ₹ 300.000 çiftleşme döngüsünü destekler.

4Güçlü Koruma

IP68 derecesi ile özelleştirilebilir su geçirmez ve toz geçirmez tasarım (kadın uç).

5Yüksek Akım Destek

Hızlı şarj ve enerji yoğun uygulamalar için 3A20A sapları.

6Yüksek korozyon direnci

Sert ortamlara dayanıklıdır (su püskürtmesinde 48-120 saat test edilmiştir).

7. Özelleştirilebilir Form Faktörü

Ürünün estetik özelliklerine uyan şekiller, piyasadaki çekiciliği artırır.

8Akıllı yönelim algılama

Mıknatıs konumlandırması + yapısal tasarım doğru kutupluğu ve devre korumasını sağlar.

9Çok fonksiyonel arayüz.

Güç, sinyal, video, ses, veri (örneğin, USB 2.0) ve daha fazlasını destekler.

10- Maliyet etkin gelişim

Kısa teslim süresi ve hızlı özelleştirme için düşük kalıp maliyetleri.

11Yüksek Kaliteli Sinyal İletişim

Güvenilir RF sinyali performansı (örneğin USB 2.0 standartlarına uygun).

Yuvarlak manyetik konektör ürünleri:

Neden UPE sizin ortağınız olsun?

1Hızlı Prototipleme (3-5 Gün Örnekler için)
●Pazarlama Hızı: Hızlı örnekleme dönüşü ürün geliştirme döngülerini hızlandırır.

● İteratif Test: Seri üretime başlamadan önce hızlı tasarım düzeltmelerini sağlar.

● Avantaj: Zaman hassas yeniliklerin kritik olduğu otomotiv, tıbbi veya tüketici elektroniği gibi endüstriler için idealdir.

2Maliyet etkin (Rakipçi MOQ Fiyatları)
● Düşük Asgari Sipariş Kütleleri (MOQ): Yeni başlayanlar veya küçük partiler için ön maliyetleri azaltır.

● Ölçeklenebilirlik: Esnek fiyatlandırma, hem prototip üretimi hem de büyük ölçekli siparişler için uygun fiyatlılığı sağlar.

● Değer Teklifi: Yüksek kaliteli üretimi bütçe dostu çözümlerle dengeler.

3Kalite güvencesi (100% Otomatik Test)
●Sıfır Kusur: Otomatik denetim (örneğin optik, elektrik, mekanik) güvenilirliği sağlar.

●Konsistans: Kritik testlerde (örneğin, temas direnci, tuz spreyi, döngü ömrü) insan hatasını ortadan kaldırır.

●Uyum: Sıkı endüstri standartlarını karşılar (ROHS, REACH, otomotiv sınıfı).

4Yüksek teknoloji üretim ve hassas mühendislik
● Gelişmiş Üretim: CNC işleme, hassas damgalama ve mikro plakalama (örneğin, konektörler için Au/Ni).

●Materyal Uzmanlığı: Uzman malzemeler (LCP, SUS 304, NdFeB mıknatısları, kurşunsuz tunç)

●Uygulamaya Özel Çözümler: Karmaşık bileşenler için uyarlanmıştır

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
