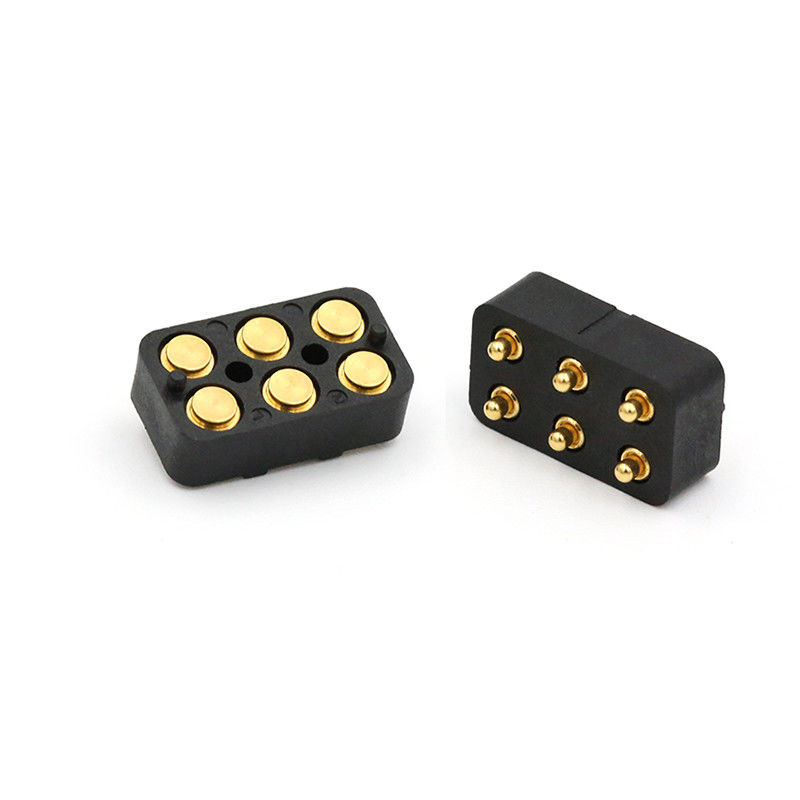

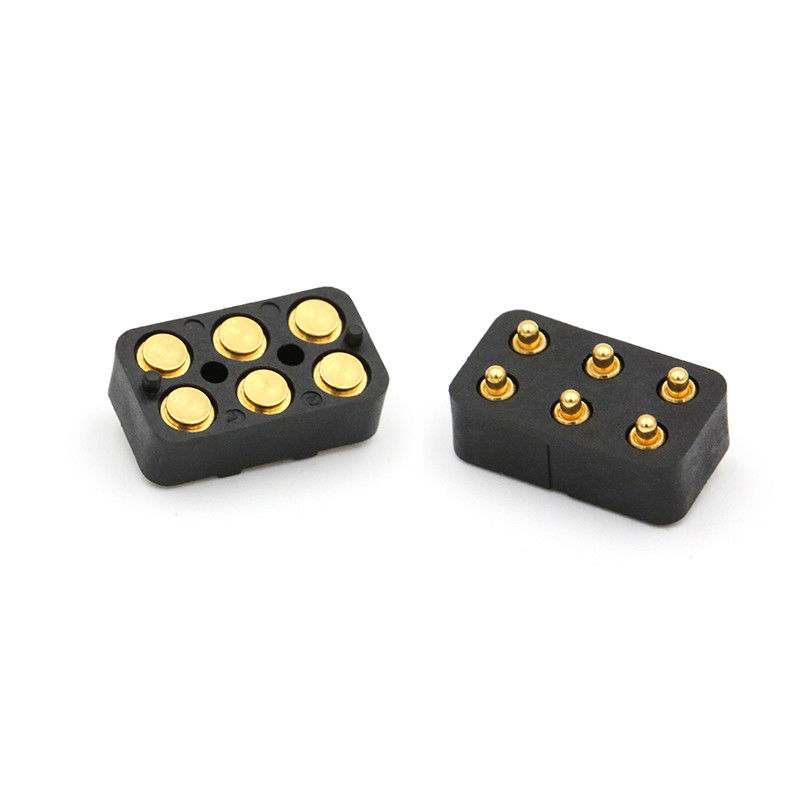

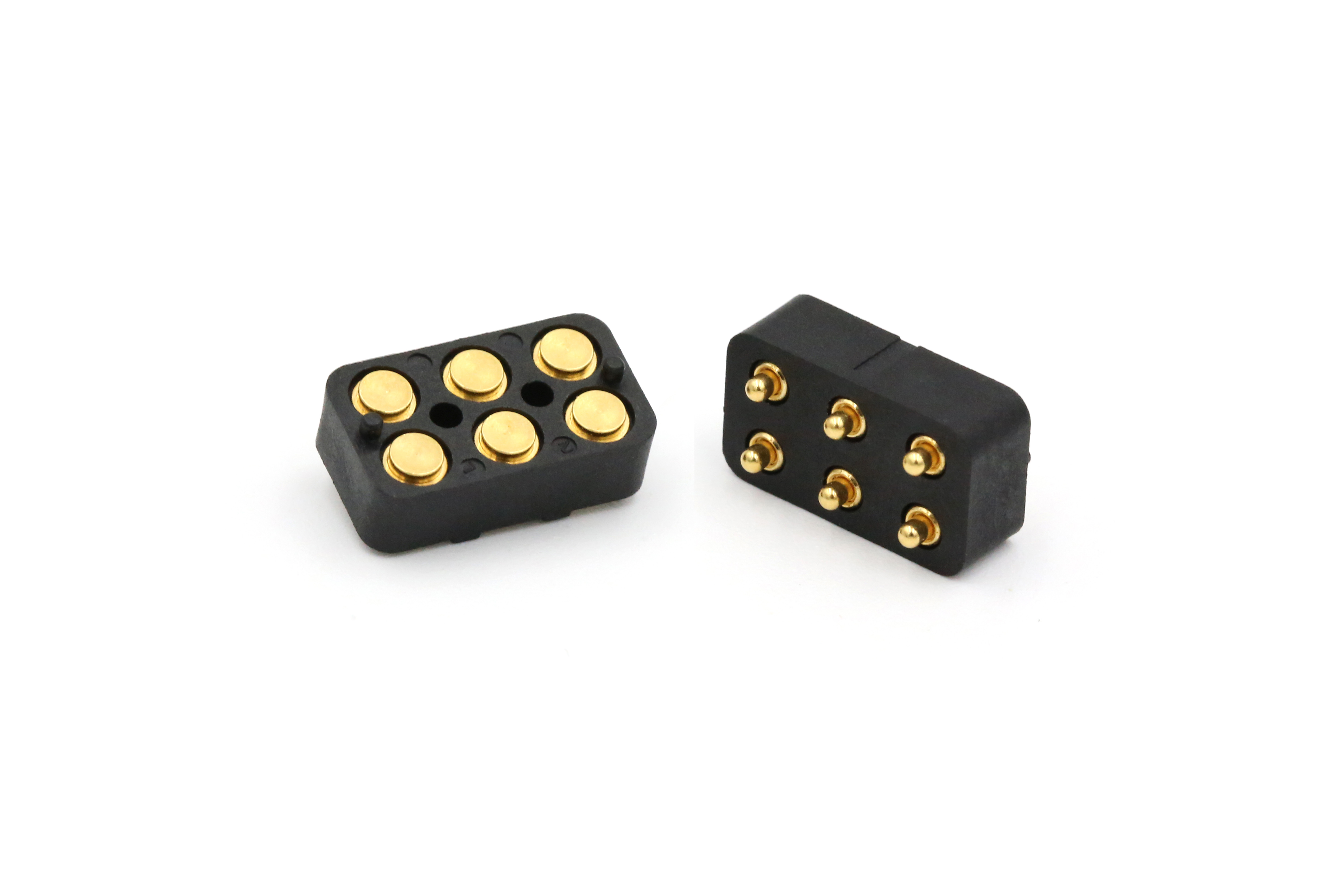

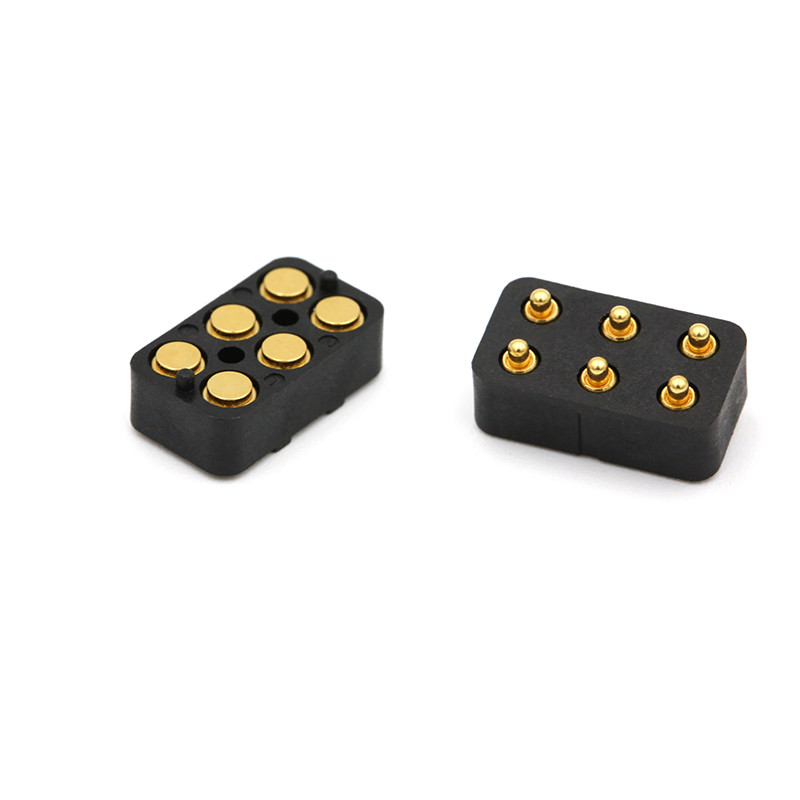

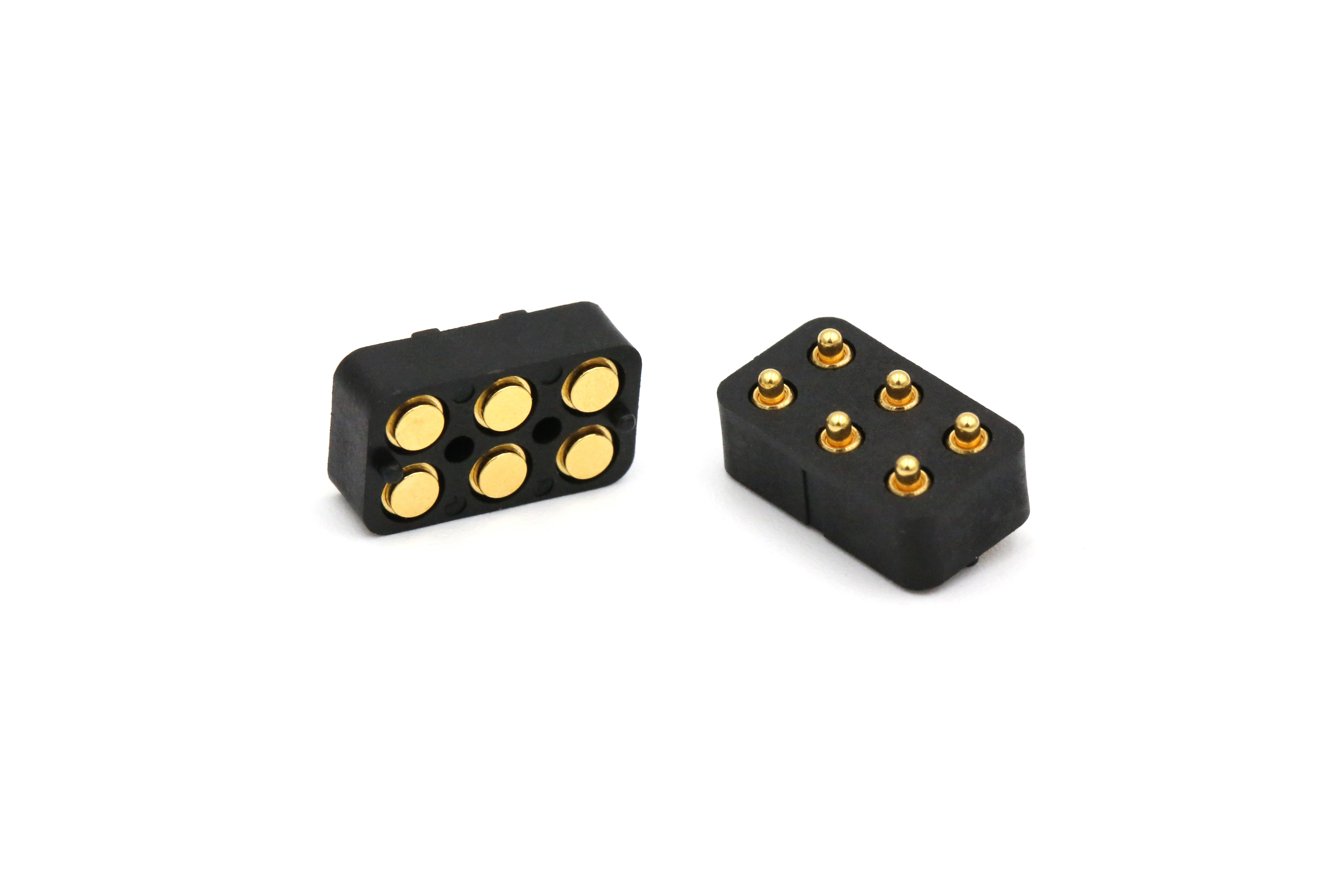

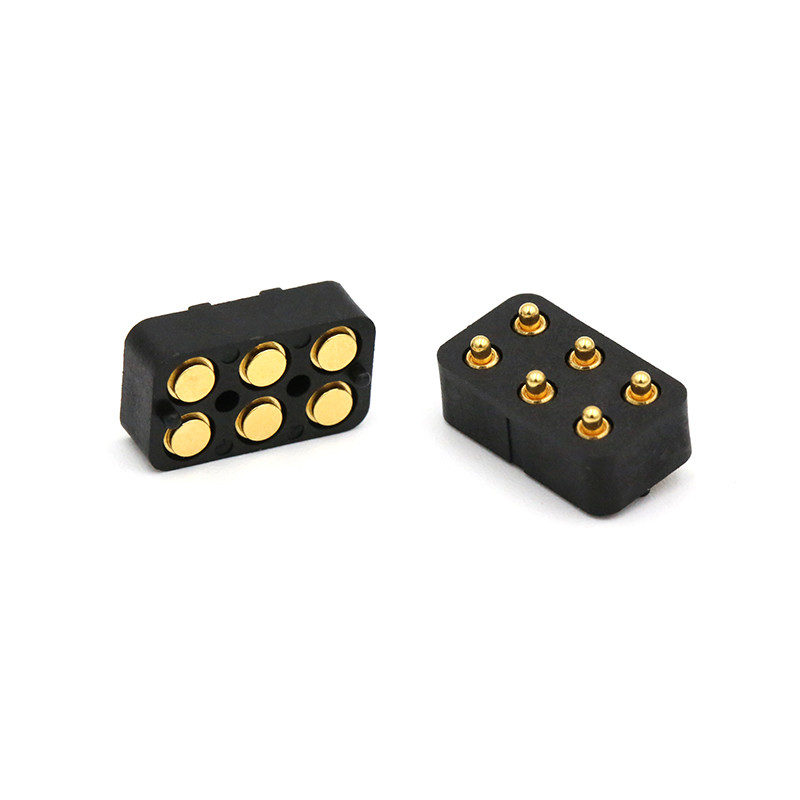

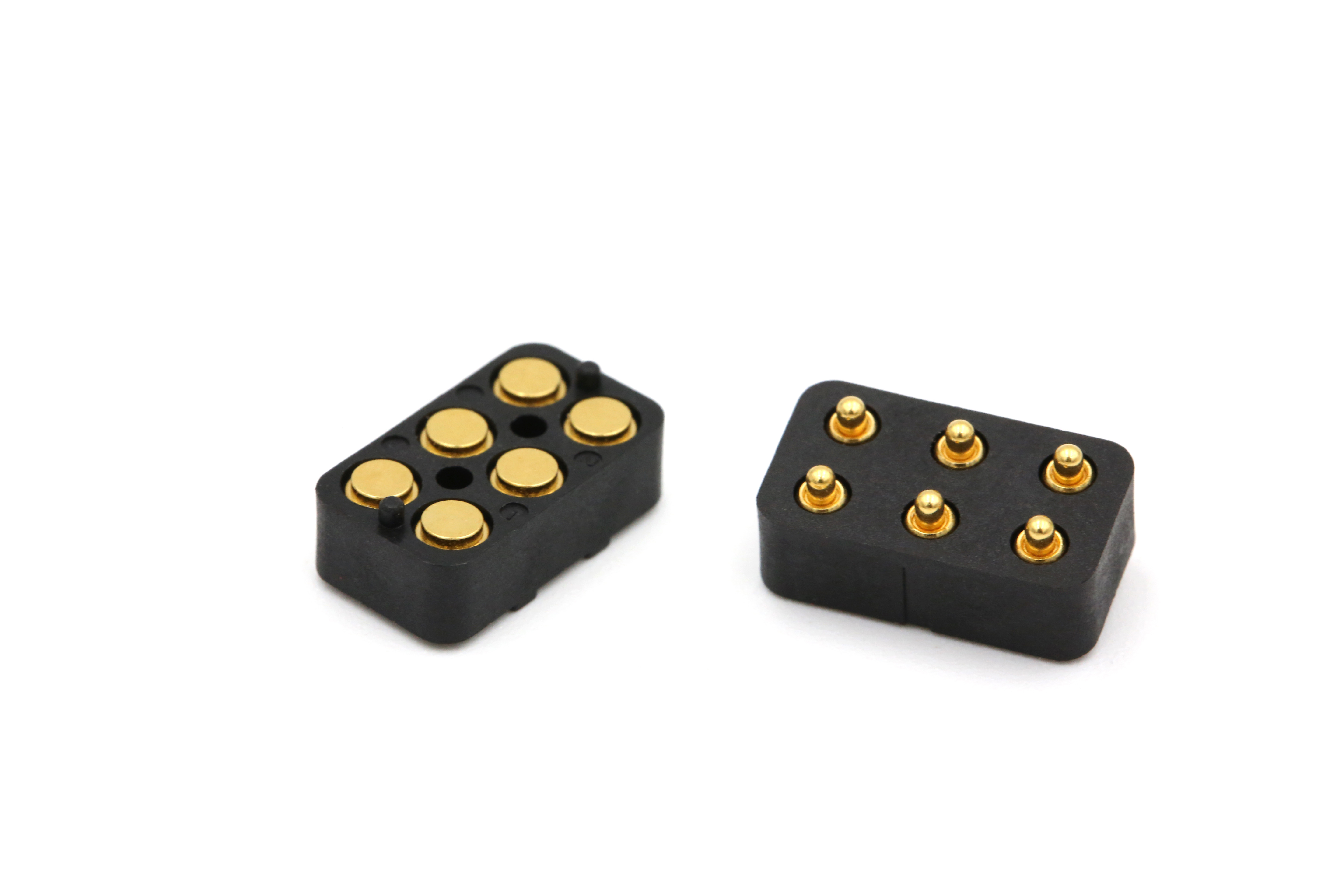

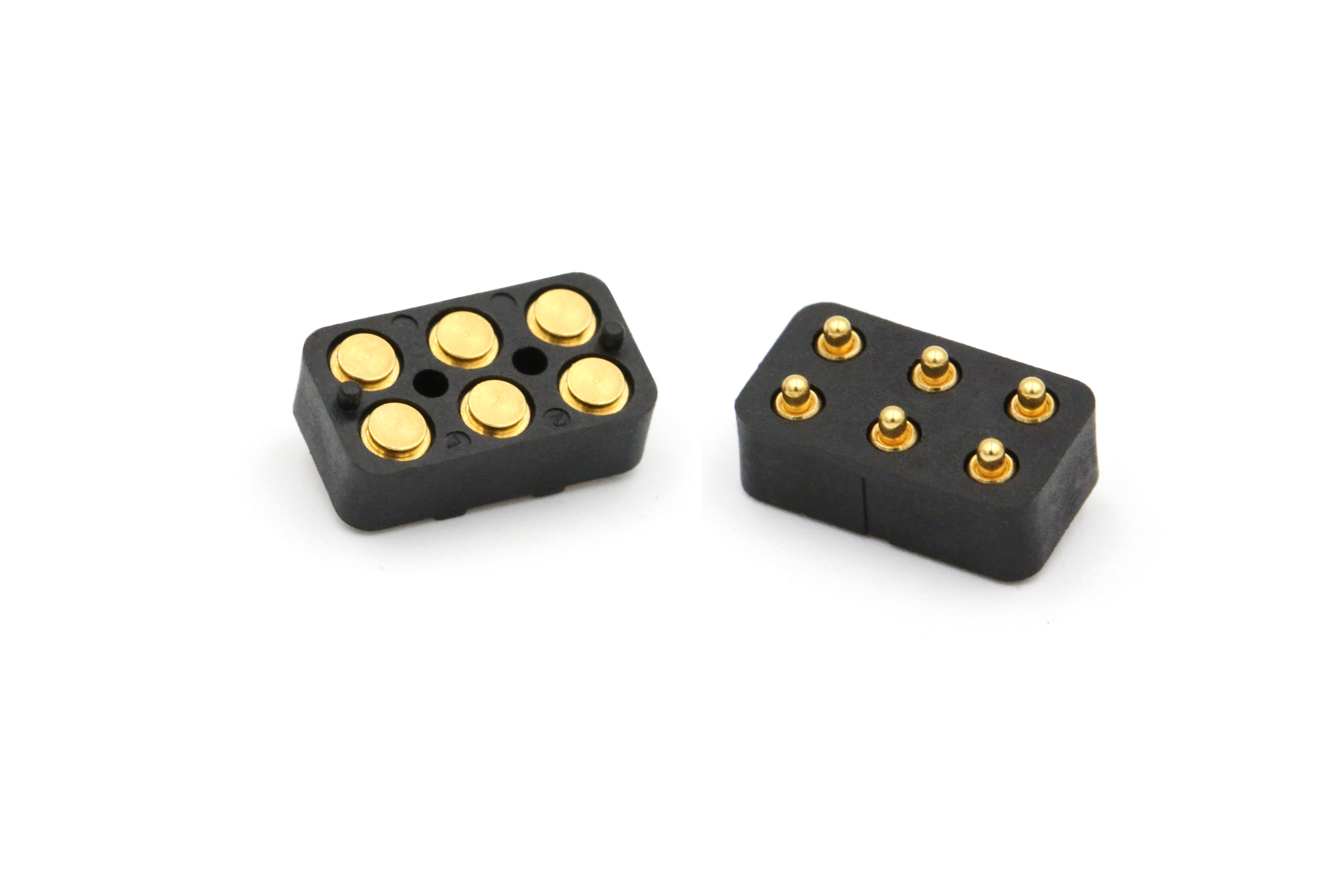

Medika ürünü için özel 6pin erkek ve kadın yaylı pogo pin konektörü.
Union Precision Electronic Limited (UPE)Profesyonel.özel üreticisiUzmanlık alanıPogo PinsvePogo Pin konektörleriŞirket, sektördeki en rekabetçi tedarikçilerden biri olarak tanınmaktadır.yaylı konektörÇin'deki endüstri, çok çeşitli yüksek teknoloji uygulamalarına hizmet veriyor.
UPE birönde gelen üreticisi- Ne?Pogo Pinsveyaylı bağlantılar, kaldıraçlandırmagelişmiş üretim teknolojisiveSıkı kalite kontrolüKüresel endüstrilere hizmet etmek için.
Güvenli ve güvenilir ürünlerle müşteri ihtiyaçlarını karşılamayı hedefliyoruz.Biz hızlıca kısa ürün geliştirme döngüsü ile müşteri tasarım ihtiyaçlarını karşılamak için istikrarlı kalite numune özelleştirebilirsiniz.
UPE Yaylı Bağlantıların Avantajları:
Yaylı bağlantılar, genellikle yay iğneleri veya pogo iğneleri olarak bilinir, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.UPE, SMT / DIP / Sağ Köşede / Levhane Kupası ile 2.54mm pitch standart erkek ve dişi 2pin-40pin Pogo pin bağlantısı geliştirdi.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Müşteriler nedenUPE?
✔Yüksek Hassasiyetli ÜretimSürekli kalite ve dayanıklılık sağlar
✔Kişiselleştirme yetenekleriBireysel tasarım gereksinimleri için özel çözümler
✔Rekabetçi FiyatlarPerformansı tehlikeye atmadan maliyetli
✔Güçlü Ar-Ge OdaklamasıYeni teknoloji uygulamaları için yenilikçi tasarımlar
Bahar yüklü Pogo Pin Bağlantısı parametre performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
RAkış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C± 2°Cnispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörler
konsantrasyon, 35+1°C/-2°C48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş
85'e bağlayıcılar°C± 2°C96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Ürün kullanım alanı:
Paketleme ve nakliye
