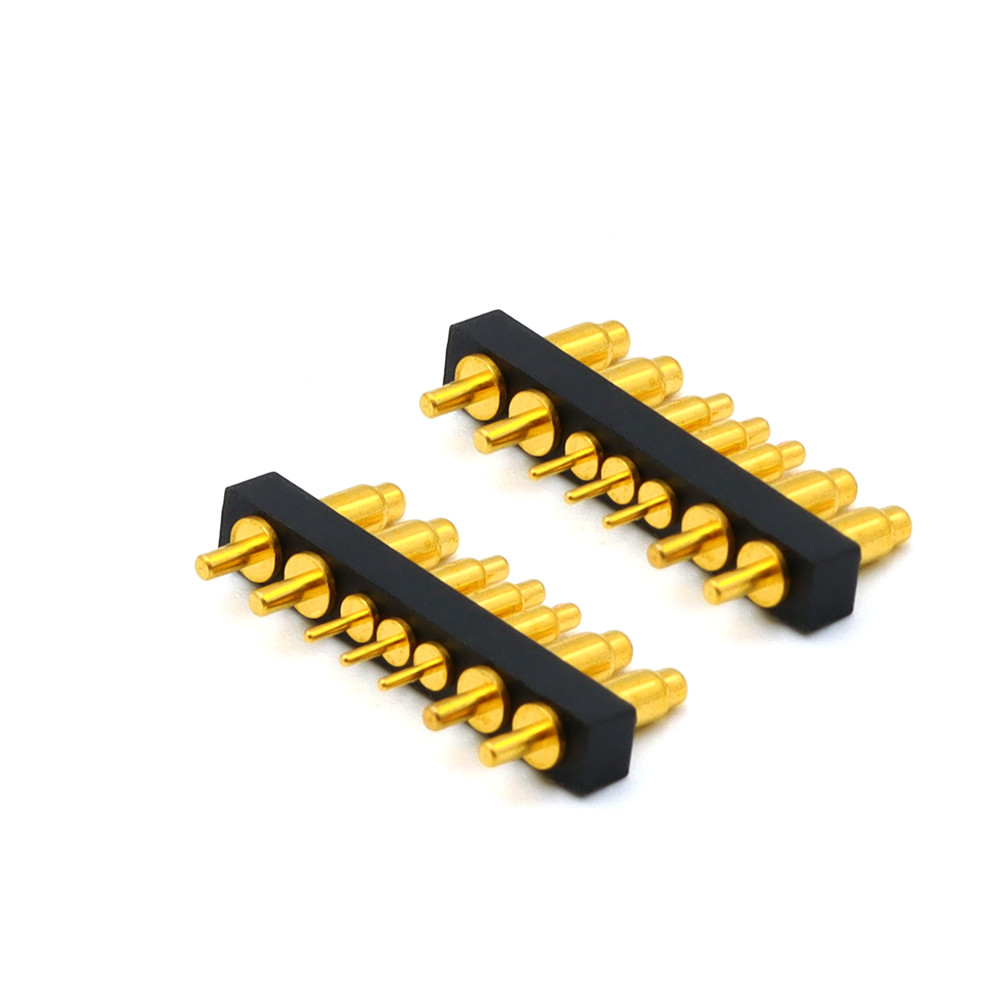

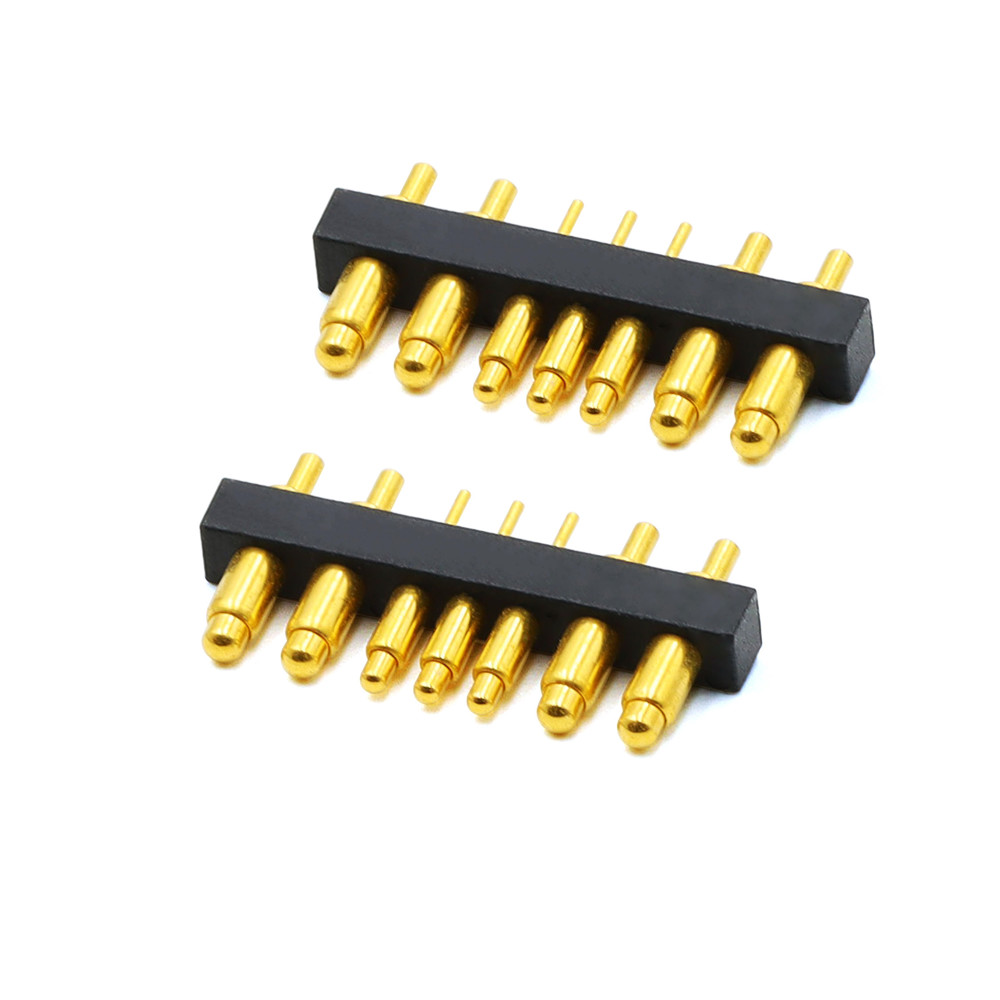

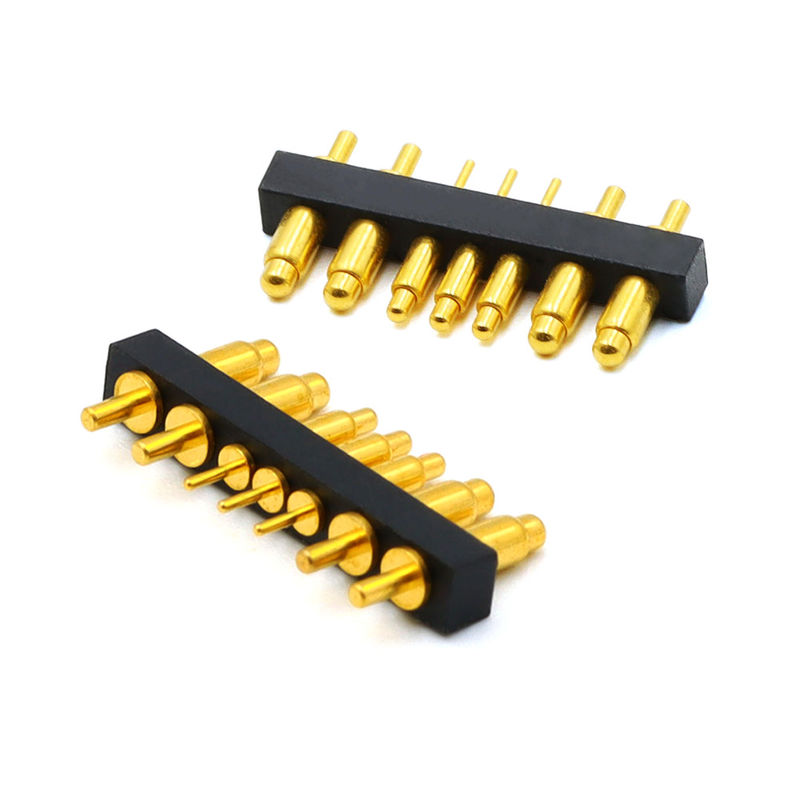

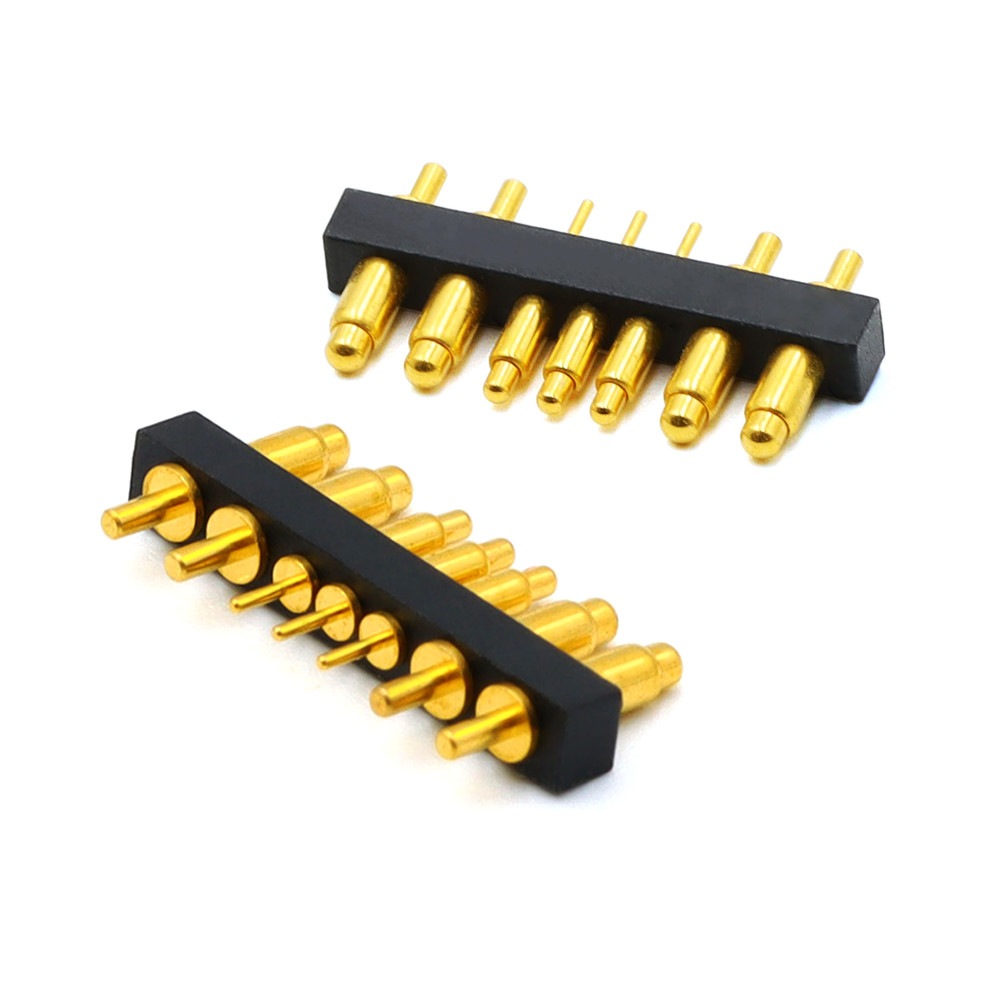

DİP tip altın kaplama tunç pogo pin bağlantısı.
Union Precision Electronic Co., Ltd (UPE), yüksek kaliteli Pogo Pin,Pogo Pin konektörleri,manyetik konektör ve tasarım, geliştirme,Yüksek teknoloji şirketi olarak destek ürünlerinin üretimi ve satışı.
Biz sürekli teknolojik yenilik ve yüksek kaliteli ürünler şirketin gelişimi çekirdeği olarak, profesyonel ve deneyimli bir teknikilgili konektör endüstrisinde deneyimli bir ekibe sahiptir.UPE, ürün geliştirme ve üretim konusunda uzun yıllık çalışma deneyimine sahiptir.UPE, ürün tasarımı sırasında ürün kalitesini sağlar,geliştirme ve üretimAynı zamanda, müşterilere eşzamanlı geliştirme gibi teknik destek de sağlayabilir.
Üretim tesisi alanı 7S standardına sıkı sıkıya uygulanır ve tozsuz atölye üretim operasyonları için kullanılır ve çalışma ortamı temiz ve düzenlidir.ISO90001 kalite yönetim sistemi standartlarına uygun olarak kalite kontrolünü sıkı bir şekilde uyguluyoruz..
Ürünlerimiz esas olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Asya gelişmiş ülkeleri ve bölgelerine ihraç edilir.
Güvenli ve güvenilir ürünlerle müşteri ihtiyaçlarını karşılamayı hedefliyoruz.Biz hızlıca kısa ürün geliştirme döngüsü ile müşteri tasarım ihtiyaçlarını karşılamak için istikrarlı kalite numune özelleştirebilirsiniz.
UPE Yaylı Bağlantıların Avantajları:
Yaylı bağlantılar, genellikle yay iğneleri veya pogo iğneleri olarak bilinir, birkaç avantaj sunar:
*Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
*Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
*Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
*Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
*Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.UPE, SMT / DIP / Sağ Köşede / Levhane Kupası ile 2.54mm pitch standart erkek ve dişi 2pin-40pin Pogo pin bağlantısı geliştirdi.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Bahar yüklü Pogo Pin Bağlantısı parametre performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
RAkış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C± 2°Cnispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörler
konsantrasyon, 35+1°C/-2°C48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş
85'e bağlayıcılar°C± 2°C96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
Pogo Pin Connector 6 parçadan oluşur:Plunger,Barrel,Spring,Ceramic beads,housing,Cap
Bazı özelleştirilmiş Pogo Pin Bağlantıları:
Ürün kullanım alanı:
