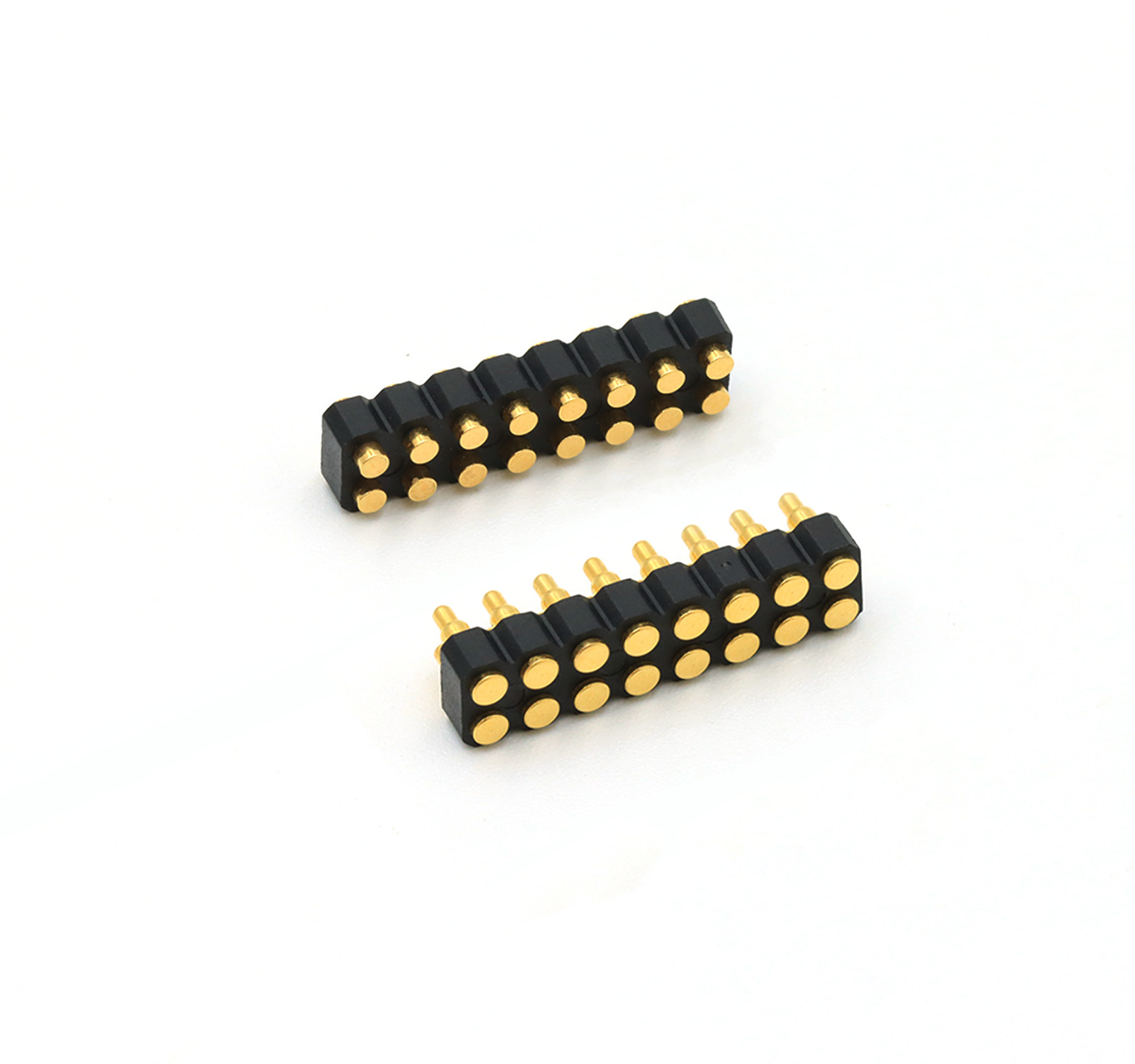

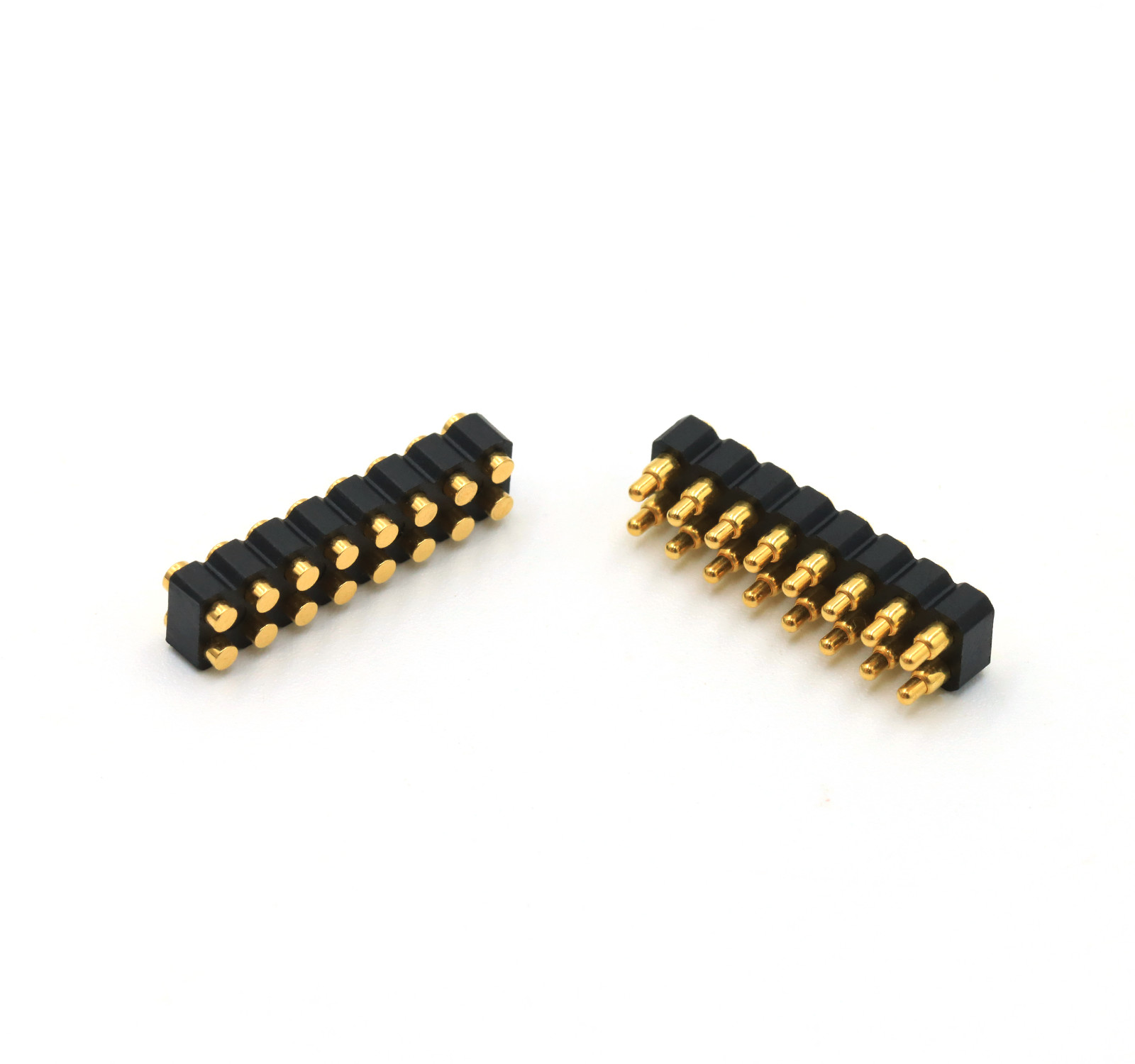

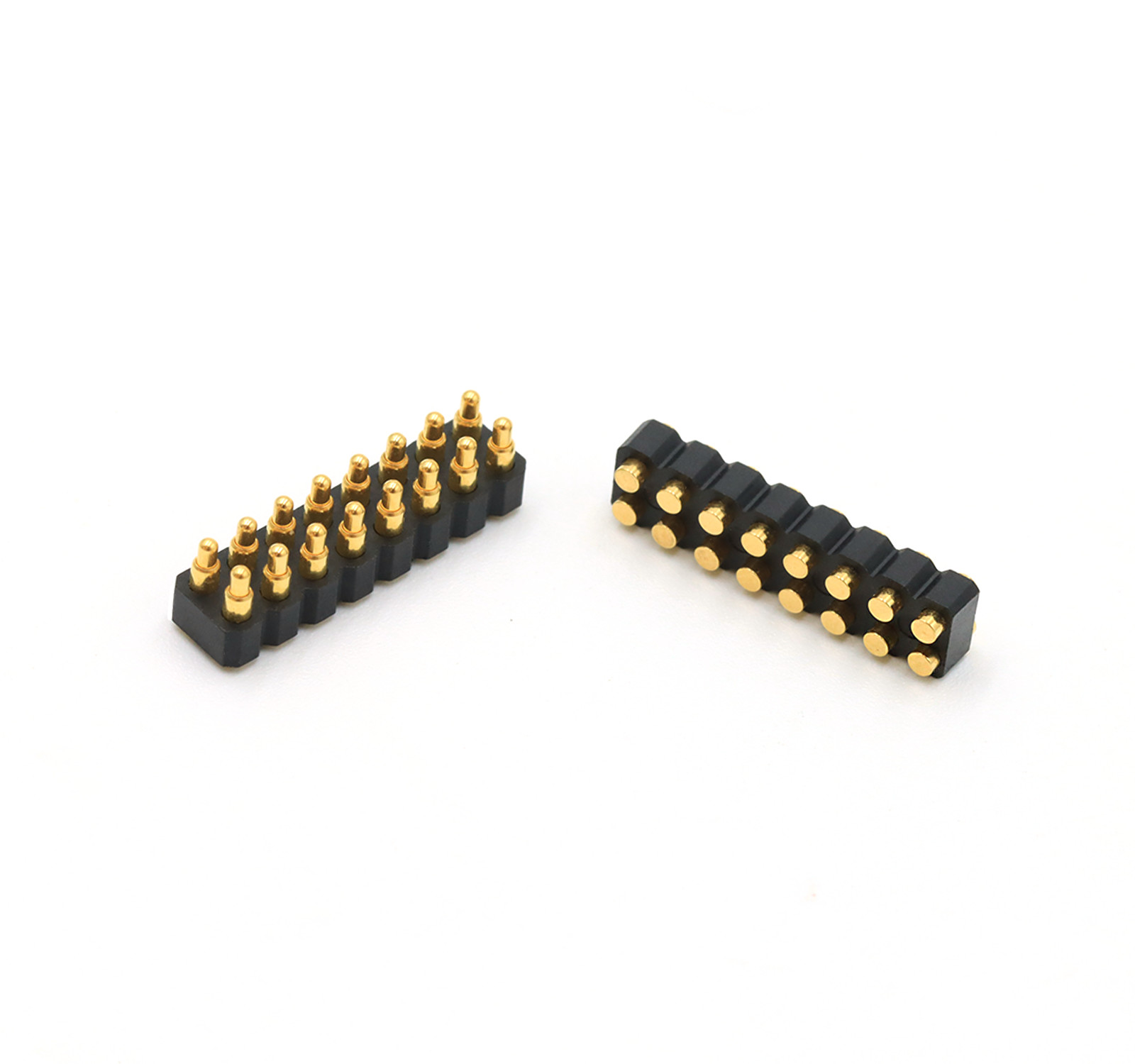

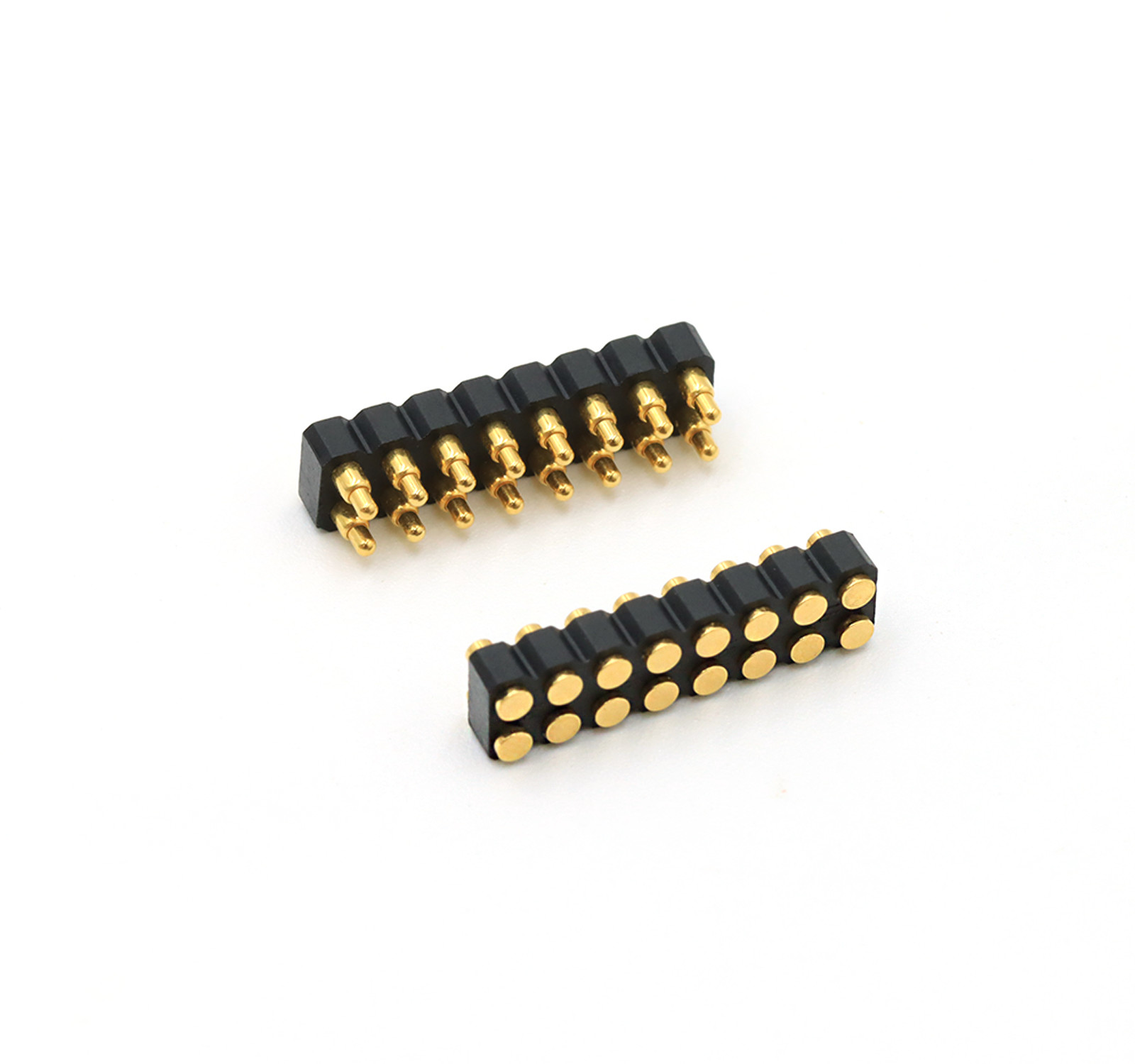

2.54mm Pitch Pogo Pin Bağlantısı Çift Satır Baharlı Bağlantı Bağlantıları 16 Pin Erkek Kadın

2.54mm Pitch Erkek Kadın Pogo Pin Bağlantısı Çift Satır SMT 16 Pin Pogo Pin.

Pogo pin SMT türüdür, iyi bir istikrarı vardır, Fıçı tabanı PCB tahtasında lehimlenmesi kolay olan düz bir taban tasarımıdır

Union Precision Electronic Co., Ltd (UPE), yüksek kaliteli Pogo Pin,Pogo Pin konektörleri,manyetik konektör ve tasarım, geliştirme,Yüksek teknoloji şirketi olarak destek ürünlerinin üretimi ve satışı.

Müşterilerin farklı gereksinimlerine göre, müşterilerin seçmesi için 8 tür İç Yapı POGO PIN'imiz var, standart POGO PIN için, UPE tasarlanmıştır. Ürünün toplam yüksekliği 2.8mm ~ 11'dir.0mm(ToplamYükseklik, DIP'nin kuyruğunun uzunluğunu içermez.

Bu aradaUPEAyrıca2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörü geliştirildiSMT / DIP / Sağ açı / Solder Cup ile müşterilerin hızlı seçimi için.

Malzemeler
Plunger: kurşunsuz C6801, Plating: 01 ~ 99 μ" Au 60 ~ 100 μ" Ni.

Fıçı: kurşunsuz C6801, Plating: 01 ~ 99 μ" Au 60 ~ 100 μ" Ni.

Yay: SUS 304 paslanmaz çelik, Plating: 1 μ " (korrozyona direnç için muhtemelen Au veya Ni).

Ev: Siyah HTN (Yüksek Sıcaklıklı Naylon) +% 30 Cam Elyaf, UL94 V-0 yanıcılık derecesi.

Mekanik Özellikler
Bahçe Gücü: 80g ± 20g 1.0mm çalışma çarpmasında.

Tam vuruş: 1.2 mm.

Mekanik ömrü: ≥10,000 döngü.

Elektriksel özellikler
Rütbeli Akım ve Voltaj: DC 12V, 3A maksimum.

Temas direnci: çalışma yüksekliğinde ≤50mΩ.

Tahammül

Uzunluklar: ±0,15 mm.

Çapları: ±0,05 mm.

Açılar: ±2°.

Çevresel Performans
Çalışma sıcaklığı: -40°C - +130°C (24 saat içinde).

Lehimleme ısısına direnç: 260°C ± 5°C 20s ± 2s boyunca.

Uyum: ROHS ve REACH uyumludur.

Tuz püskürtme testi: 48 saat (korrozyona direnç doğrulama).

Ana Özellikler ve Uygulamalar
Yüksek dayanıklılık: 10.000+ döngü, aşınma ve korozyon direnci için sağlam kaplama (Au / Ni).

Yüksek sıcaklığa dayanıklı: Sert ortamlar için uygundur (130 °C'ye kadar).

Hassas Mekanik: Sıkı toleranslar güvenilir elektrik temasını sağlar.

Kurşunsuz ve Uygun: Çevre düzenlemelerine (ROHS/REACH) uymaktadır.

Not:

1En iyi kullanım etkisini sağlamak için lütfen çalışma yüksekliğine göre çalışın.

2Ürünün kullanımıyla ilgili önlemler
Mühendislik çizimlerine göre, izin verilen maksimum sıkıştırma aşılmaz.
380 ila 420 derece Selsüs arasında kaynak sıcaklıkları için uygundur ve 3 ila 5 saniye arasında kaynak süresi vardır.Kısa bir süre içinde ürün işleme izin verilmez defalarca tekrar kaynak gerçekleştirmek
. 400 ile 500 derece arasında fırın sıcaklık aralığına uyum
Uygulama sonunu tasarlarken, lütfen mantıklı bir şekilde pogopin sıkıştırma alanından kaçının.

3. 20'den fazla tek sıra iğne, 40'tan fazla çift sıra iğne ve diğer özel gereksinimler için lütfen teknik desteğe başvurun

Pogo Pin Bağlantısının Tasarımı

2.54mm pitch pogo pin bağlantısı parametresi listesi:

Çifte sıra 2.5mm ev SMT Erkek yayla yüklü Co.Nektör:

Çift Sıralı 2.5mm Konut SMT Kadın Yüklü CoNektör:

Standart 2.54mm Pitch Pogo Pin Bağlantısı müşteri referansı için:

Uygulama alanı:

Bizim Avantajımız ve Seçiminiz:

.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.

.UPE, 2.0mm ve 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörünü SMT / DIP / Sağ Açı / Levhane Kupası ile geliştirdi.

.Pogo Pin Hayat testi 1000.000 döngüye kadar.

.Tüm ürünler HF, RoHS REACH standardını geçebilir.

.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.

.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
