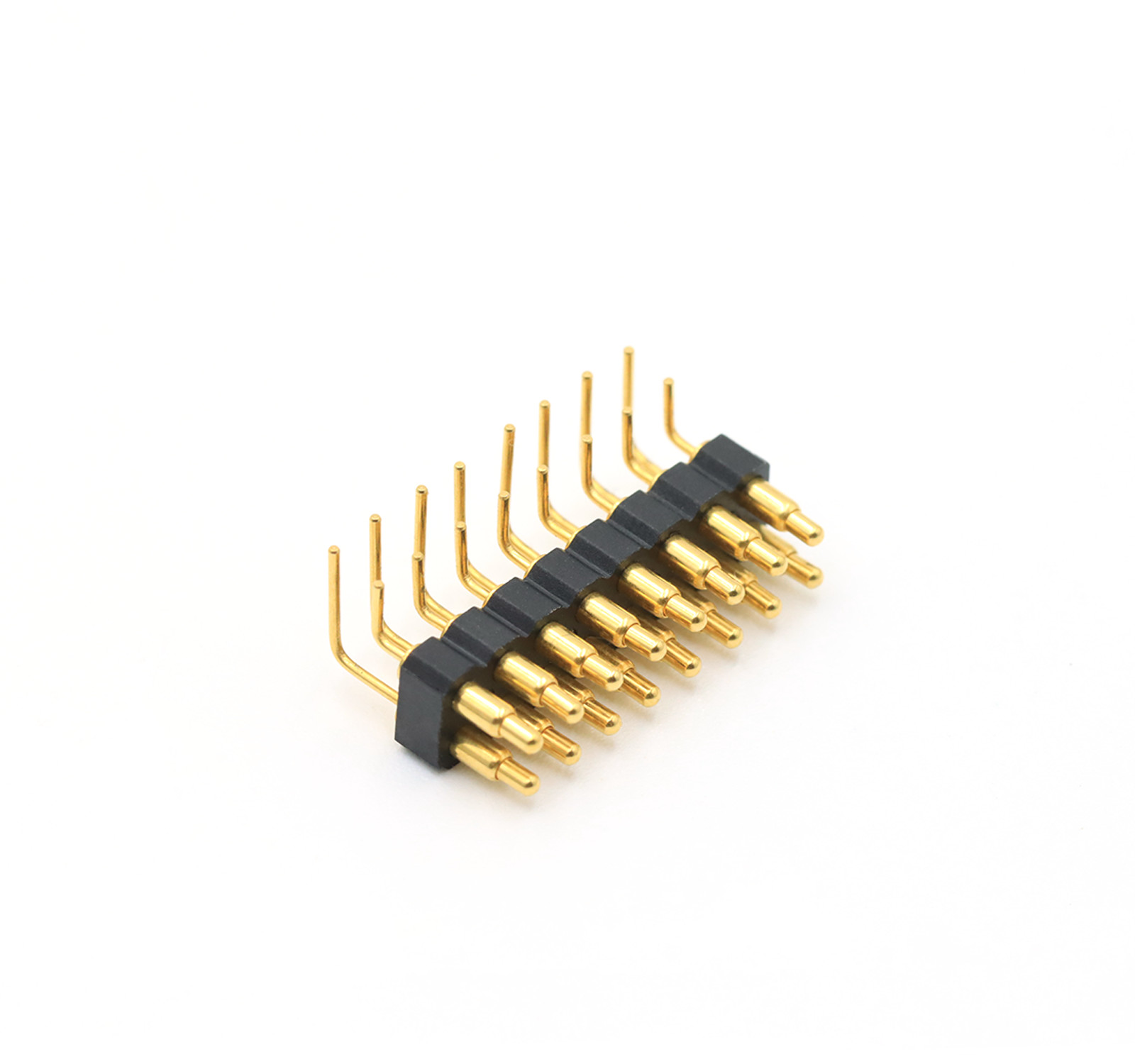

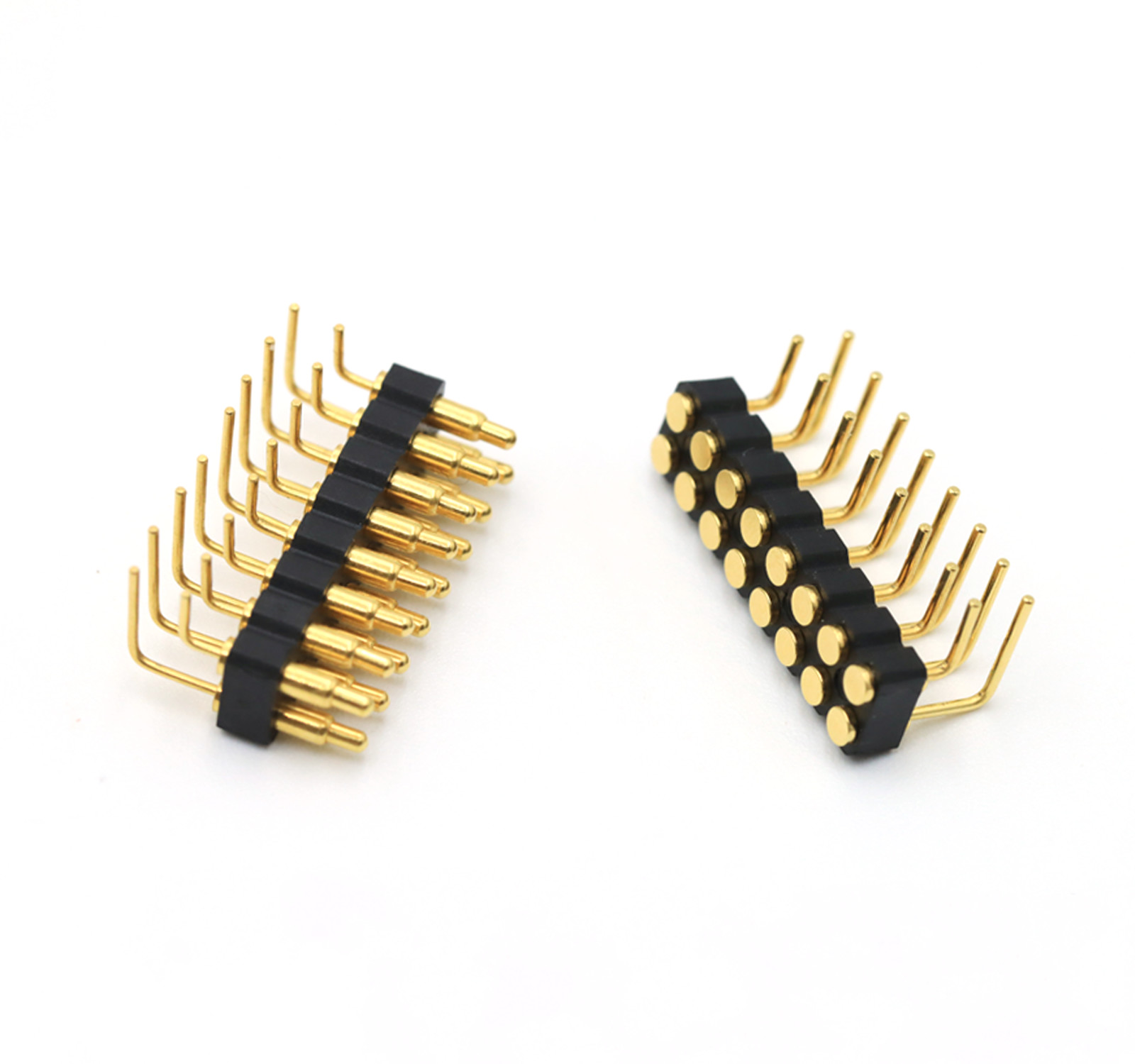

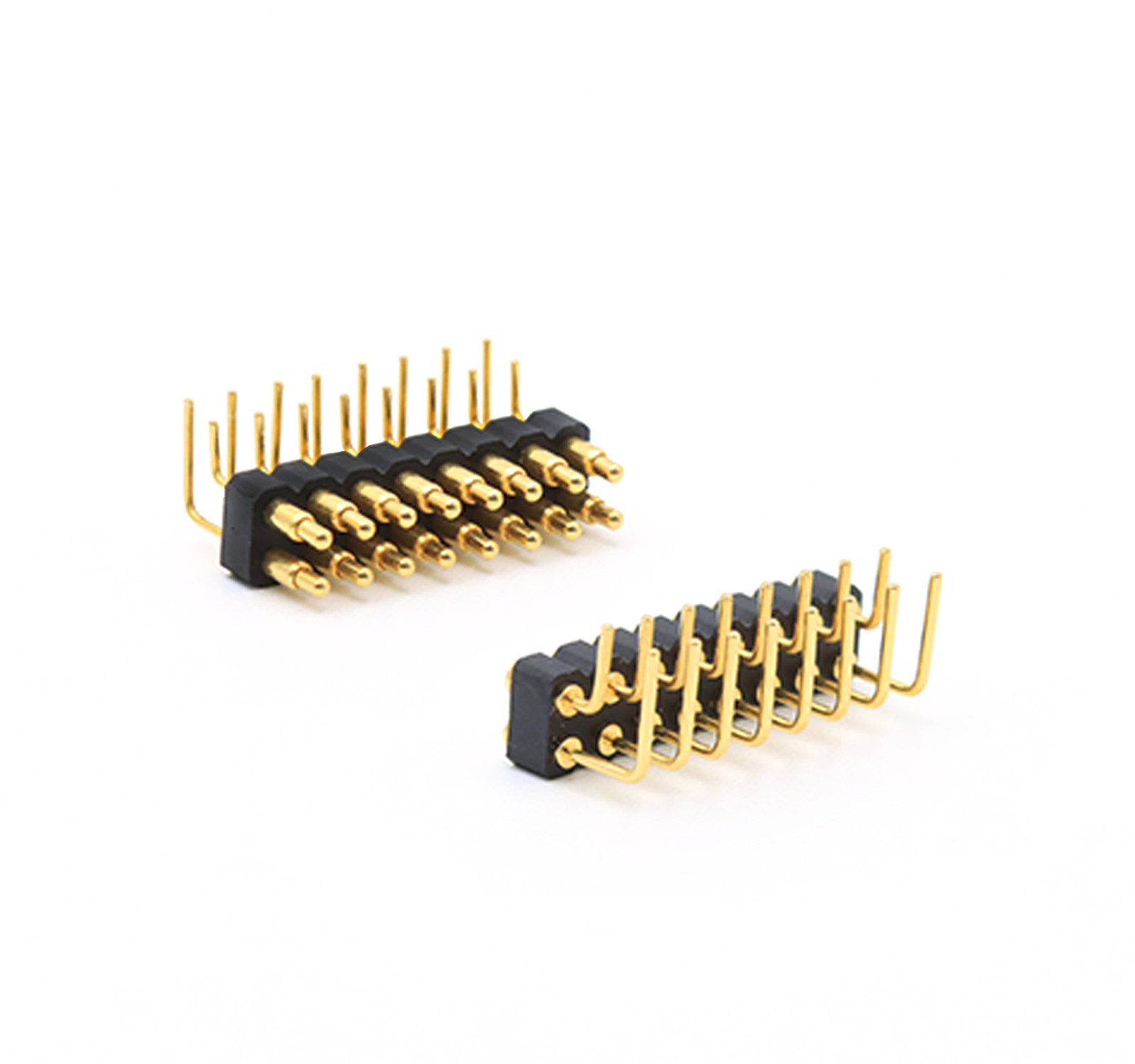

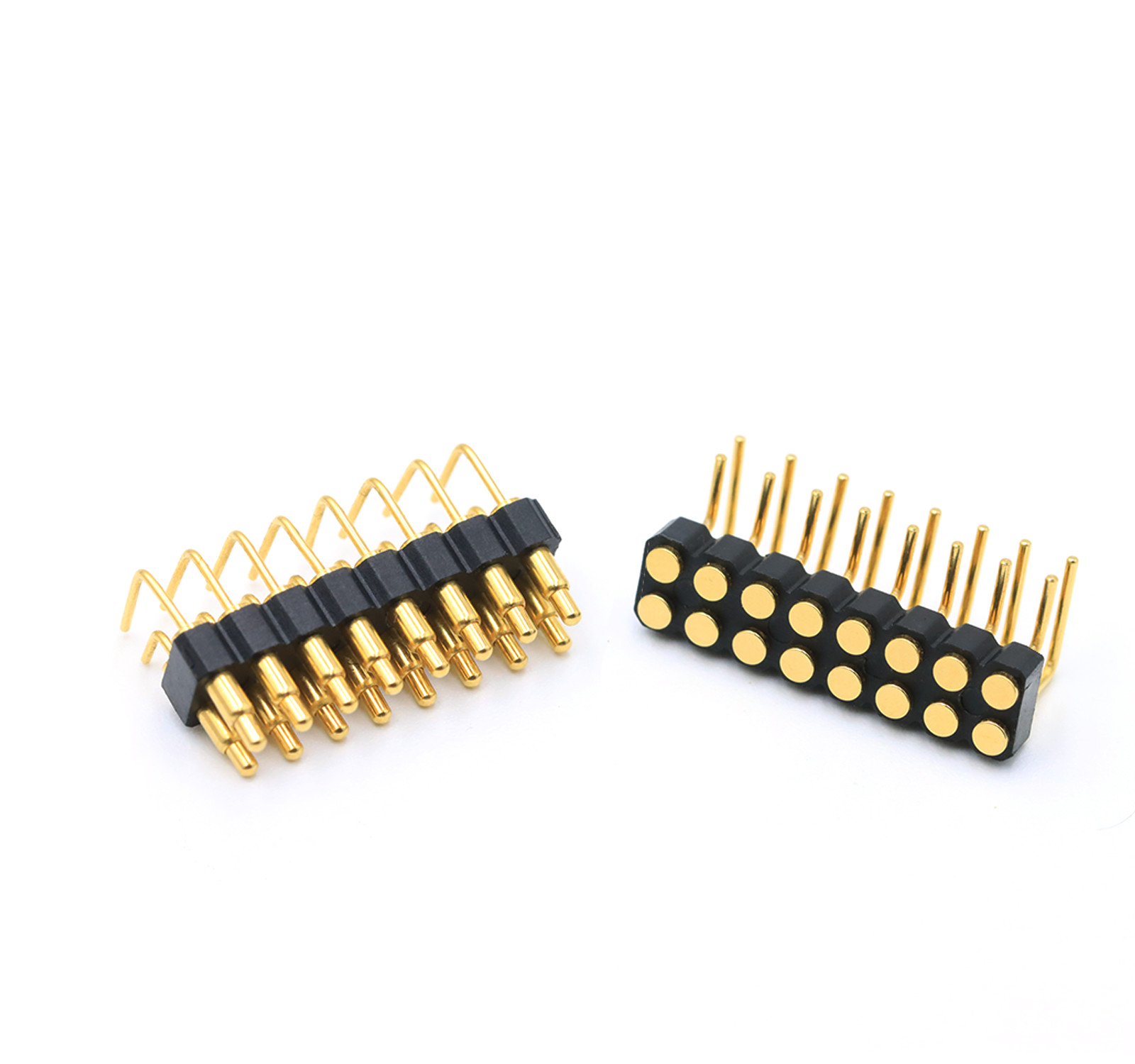

Bakır Baharlı Bağlantı 2.54mm Pitch Right Angle Pogo Pin Bağlantısı 16Pin Erkek Kadın

Bakır Bahar Sondaları Sağ Köşeli Pogo Pins Bağlantısı 2.54mm pitch 16Pin erkek kadın.

Pogo pin, yer kısıtlı uygulamaları için geliştirilmiş çok yönlülük sunan bükülmüş bir kuyruk tasarımına sahiptir.

Ana avantajlar şunlardır:

1Uzay Optimizasyonu
Eğilmiş kuyruk, kompakt PCB düzenleri veya sıkı montajlarda esnek konumlandırma sağlar.

Düz iğnelerin diğer bileşenlere müdahale ettiği tasarımlar için idealdir.

2Kablolama Seçenekleri.
Kuyruk doğrudan bir kabloya (PCB yastıkları yerine) lehimlenebilir, böylece:

- Özel kablo bağlantıları.

Modüler veya yeniden işlenebilir tasarımlar.

Hareketli parçalarda (örneğin menteşe mekanizmaları) gerginlik giderme.

3Mekanik Dayanıklılık
Eğilmiş kuyruklar, dinamik ortamlarda düz iğneye kıyasla stres dağılımını iyileştirebilir.

Malzemeler
Plunger: kurşunsuz C6801, Plating: 01 ~ 99 μ" Au 60 ~ 100 μ" Ni.

Fıçı: kurşunsuz C6801, Plating: 01 ~ 99 μ" Au 60 ~ 100 μ" Ni.

Yay: SUS 304 paslanmaz çelik, Plating: 1 μ " (korrozyona direnç için muhtemelen Au veya Ni).

Ev: Siyah HTN (Yüksek Sıcaklıklı Naylon) +% 30 Cam Elyaf, UL94 V-0 yanıcılık derecesi.

Mekanik Özellikler
Bahçe Gücü: 80g ± 20g 1.0mm çalışma çarpmasında.

Tam vuruş: 1.2 mm.

Mekanik ömrü: ≥10,000 döngü.

Elektriksel özellikler
Rütbeli Akım ve Voltaj: DC 12V, 3A maksimum.

Temas direnci: çalışma yüksekliğinde ≤50mΩ.

Tahammül

Uzunluklar: ±0,15 mm.

Çapları: ±0,05 mm.

Açılar: ±2°.

Çevresel Performans
Çalışma sıcaklığı: -40°C - +130°C (24 saat içinde).

Lehimleme ısısına direnç: 260°C ± 5°C 20s ± 2s boyunca.

Uyum: ROHS ve REACH uyumludur.

Tuz püskürtme testi: 48 saat (korrozyona direnç doğrulama).

Ana Özellikler ve Uygulamalar
Yüksek dayanıklılık: 10.000+ döngü, aşınma ve korozyon direnci için sağlam kaplama (Au / Ni).

Yüksek sıcaklığa dayanıklı: Sert ortamlar için uygundur (130 °C'ye kadar).

Hassas Mekanik: Sıkı toleranslar güvenilir elektrik temasını sağlar.

Kurşunsuz ve Uygun: Çevre düzenlemelerine (ROHS/REACH) uymaktadır.

Not:

1En iyi kullanım etkisini sağlamak için lütfen çalışma yüksekliğine göre çalışın.

2Ürünün kullanımıyla ilgili önlemler
Mühendislik çizimlerine göre, izin verilen maksimum sıkıştırma aşılmaz.
380 ila 420 derece Selsüs arasında kaynak sıcaklıkları için uygundur ve 3 ila 5 saniye arasında kaynak süresi vardır.Kısa bir süre içinde ürün işleme izin verilmez defalarca tekrar kaynak gerçekleştirmek
. 400 ile 500 derece arasında fırın sıcaklık aralığına uyum
Uygulama sonunu tasarlarken, lütfen mantıklı bir şekilde pogopin sıkıştırma alanından kaçının.

3. 20'den fazla tek sıra iğne, 40'tan fazla çift sıra iğne ve diğer özel gereksinimler için lütfen teknik desteğe başvurun

Pogo Pin Bağlantısının Tasarımı

2.54mm pitch pogo pin bağlantısı parametresi listesi:

Çift Sıralı 2.5mm Konut Sağ Köşede Erkek Baharlı KoNektör:

Çift Sıralı 2.5mm Konut Sağ Köşede Kadın YüklüNektör:

Standart 2.54mm Pitch Pogo Pin Bağlantısı müşteri referansı için:

Uygulama alanı:

Bizim Avantajımız ve Seçiminiz:

.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.

.UPE, 2.0mm ve 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörünü SMT / DIP / Sağ Açı / Levhane Kupası ile geliştirdi.

.Pogo Pin Hayat testi 1000.000 döngüye kadar.

.Tüm ürünler HF, RoHS REACH standardını geçebilir.

.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.

.Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.

Müşteriler nedenUPE?

1Profesyonel özelleştirme hizmeti.

2Hızlı örnek üretim kapasitesi

3- Sıkı kalite kontrol sistemi

4İthalatlı bileşenlerle işleme

5Yüksek hassasiyetli test ekipmanları

6Makul maliyet kontrol prosedürleri

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için

* Bize çizim veya örnek gönderin

* Projenin değerlendirmesini yapıyoruz

Örneği yapıp size gönderiyoruz.

* Örnek iyi olduğunu düşünüyorsanız sipariş verin ve bize % 30 teminat ödeyin

* Ürünü yapmaya başlıyoruz

* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.

* Ürünleri kurye şirketine teslim ediyoruz

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir

Nakliye:

Herhangi bir soru varsa lütfen union@upetech.net adresine gönderin.
