Menşe yeri: | Çin |
---|---|
Marka adı: | UPE |
Sertifika: | ISO9002 |
Model numarası: | RC-1071-A01-12 / RM-1071-B01-21 |
Belge: | RC-1071-A01-12.pdf |
Min sipariş miktarı: | 5000 |
Fiyat: | $1-$5 |
Ambalaj bilgileri: | PE torbalar |
Teslim süresi: | 12-15 iş günü |
Ödeme koşulları: | T/T |
Yetenek temini: | 5kpcs/gün |
Adı: | Manyetik Kablo Bağlayıcısı | Malzeme: | PVC, Pirinç, Ndfeb N52 |
---|---|---|---|
Yay Kuvveti: | 80g ± 20g | İşçi kelebek: | 1.1mm |
Mevcut: | 3A | volatj: | 12V |
kablo uzunluğu: | 1500mm | Renk: | Siyah |
Tuz püskürtme testi: | 24 saat | Mekanik Yaşam: | 10000 döngü dakika. |
Kontak direnci: | 50mΩ Max (PIN) | Çalışma Sıcaklığı: | -25°C'den +80°C'ye kadar |
Vurgulamak: | Özel manyetik kablo konektörü,Manyetik Kablo Bağlantısı Dairesel,Manyetik Elektrik Bağlantısı 2 Pin |

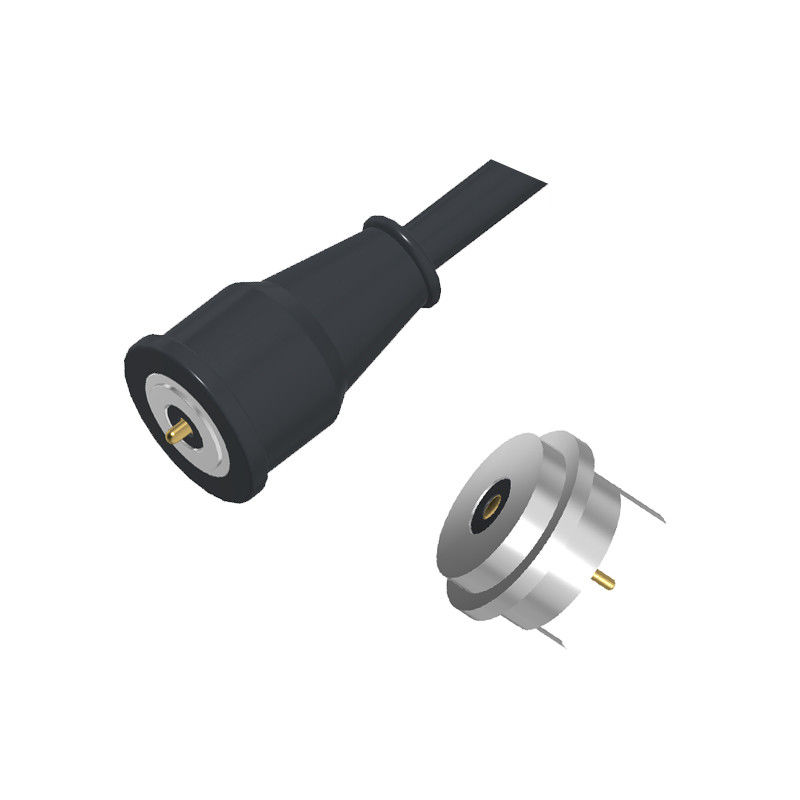

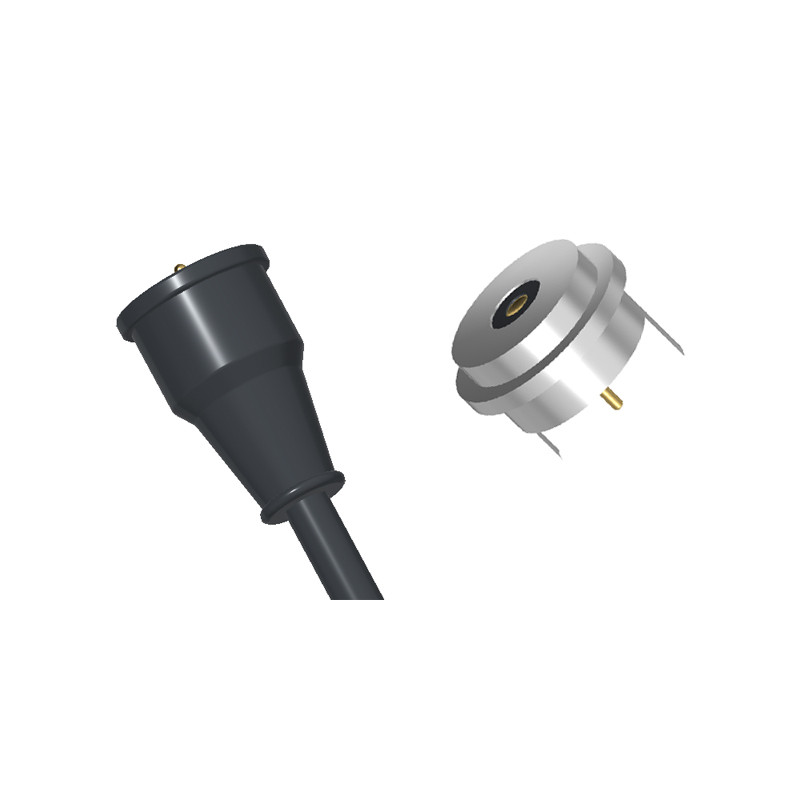

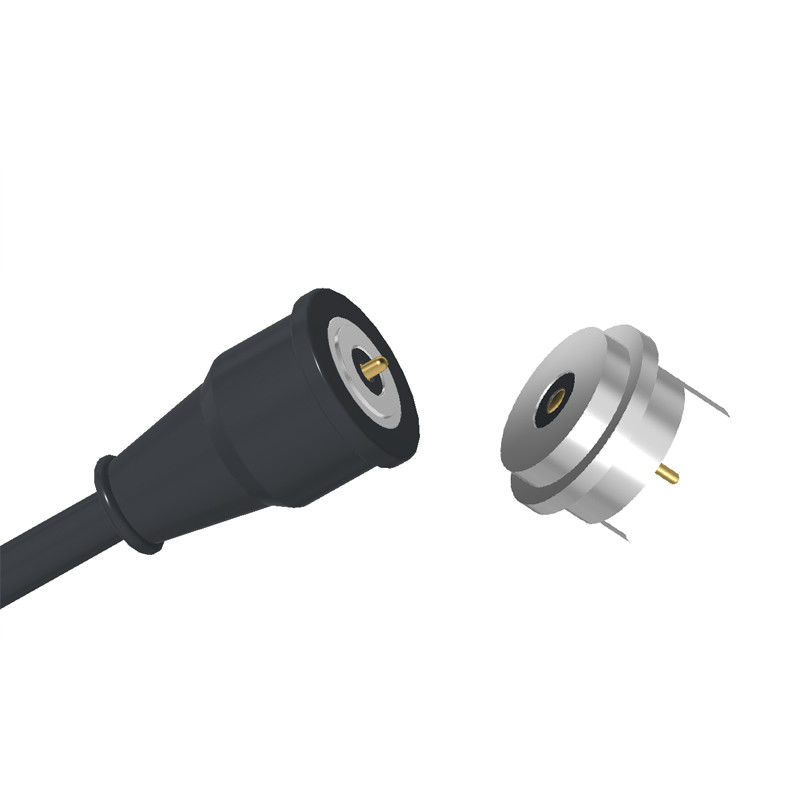

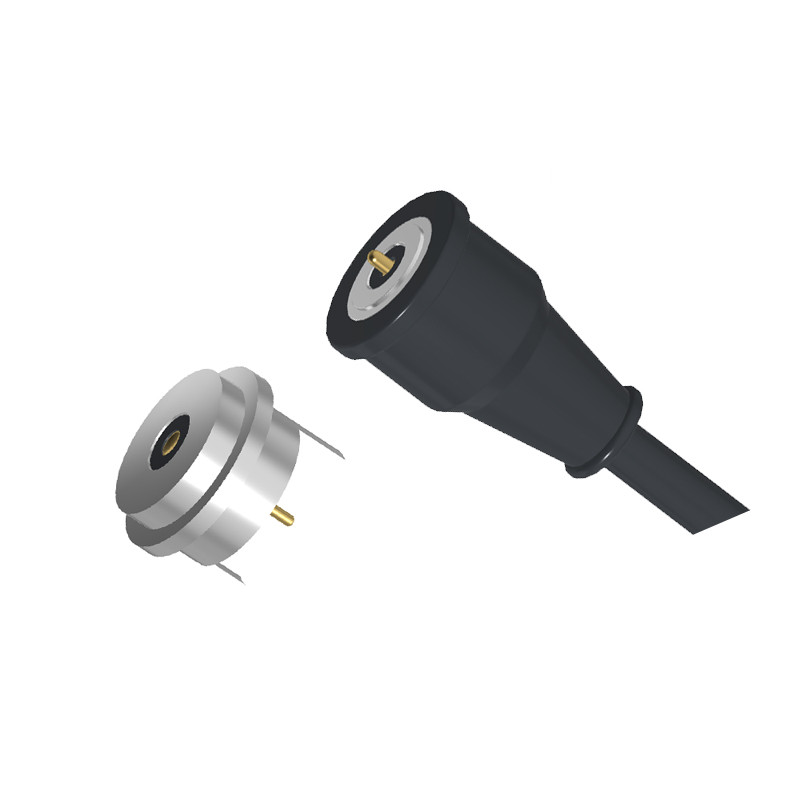

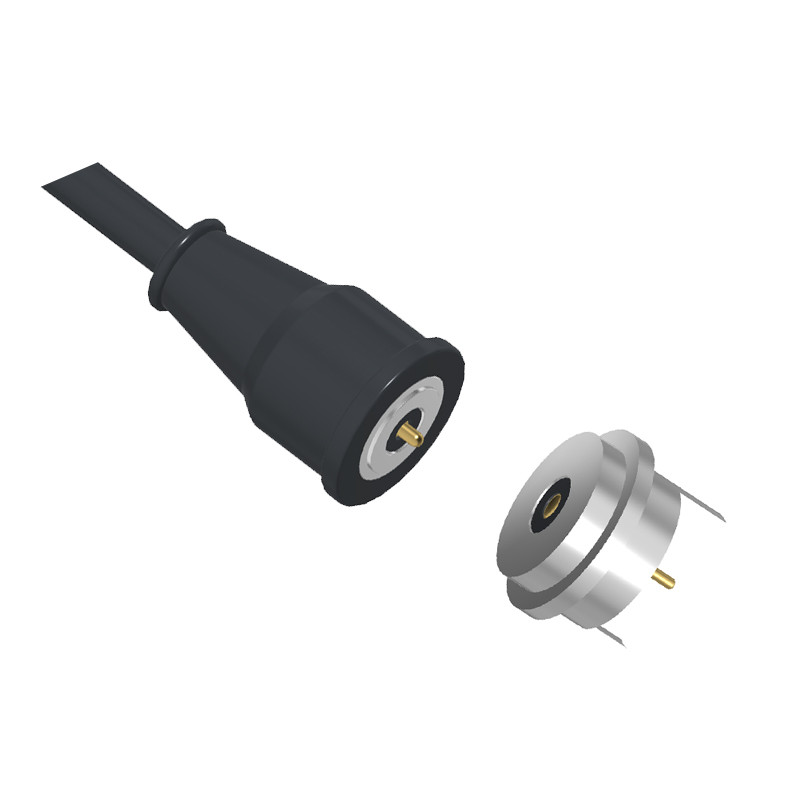

Akıllı giyim için dairesel 2 pin erkek ve kadın manyetik şarj kablosu konektörü.
Yuvarlak bir manyetik kablo konektörü, bir cihaza güvenli bir şekilde bağlanmak için manyetik bir mekanizma kullanan bir şarj veya veri transferi konektörü türüdür.
Malzeme ve kaplama ROHS ve REACH standartlarına uygun.
Bağlantı mekaniğinin ömrünü sağlamak için, iç yayı hasar verebilecek çizimdeki belirtilen çalışma darbeyi asla sıkıştırmayın.
Mekanik:
- Temas kuvveti: 80g±20g 1.1mm çalışma storke'de
- Yaşam testi:10,000cyc
-Adsorpsiyon kuvveti testi:Kadın doklama adsorpsiyonu 400g±20%'dur.
Elektrikli:
-Adlık voltaj: DC12V;Adlık voltaj: 3AMax.
- Bahçenin temas direnci: 50milliohm Max.
Çevresel performans:
- Çalışma sıcaklığı:-25°C'den +80°C'ye kadar
SaltSpray: 24 saat
USB2.0: USB/AM Entegre tip (12V 3A aşırı yük ve kısa devre koruması ile)
İç kalıp malzemesi: PE
Üzerinde kalıplama:PVC Siyah
Kablo bağlama:Beyaz PVC Metal eliptik kablo bağlama Beyaz
Tel: OD3.5 2C 22AWG Beyaz PVC
Mıknatıs fiş: Mıknatıs erkek fiş
Dairesel 2Pin Erkek Kadın Manyetik Bağlantılar Parametresi:
Adı |
Manyetik Kablo Bağlayıcısı |
Türü |
Erkek/Dişi |
Pin |
2 pin |
Kablo |
PVC |
Kablo uzunluğu |
1500 mm |
Renk |
Siyah |
Pogo Pin/Döner Parçalar |
Bakır kaplama Au 0.125um |
Mıknatıs |
N52 NdFeB kaplama Ni 15-20um |
MetallicShell |
Bakır C3602 Ni kaplama |
Konut
|
Siyah HTN UL94V-0 |
Yay gücü |
80g±20G, saat 1'de.1Çalışan Stork. |
Mekanik ömür |
10000 döngü Dakikası. |
Mevcut |
3AMax |
Voltaj |
DC 12V |
Temas direnci |
50mΩ Max (PIN). |
Çalışma sıcaklığı |
-25°C'den +80°C'ye kadar |
Tuz püskürtme testi |
24 saat. |
Sertifikasyon |
RoHS veya REACH uyumlu ürün |
Test |
% 100 açık ve kısa test |
Çember 2Pin Kablo Bağlantısı Teknik Çizim
Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim
Kadın manyetik konektör görünümünü parçalayın
Dairesel 2Pin manyetik kablo bağlantı noktası
Paket görünümü:
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Manyetik konektör ürünlerinin uygulanması:
1.Gölgeci cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı
2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları
3Havacılık, havacılık elektronik, askeri iletişim.
4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları
5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)
