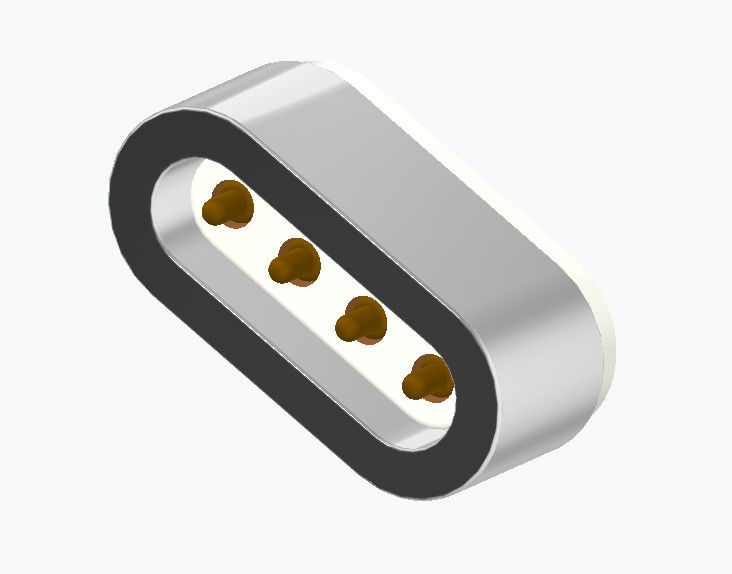

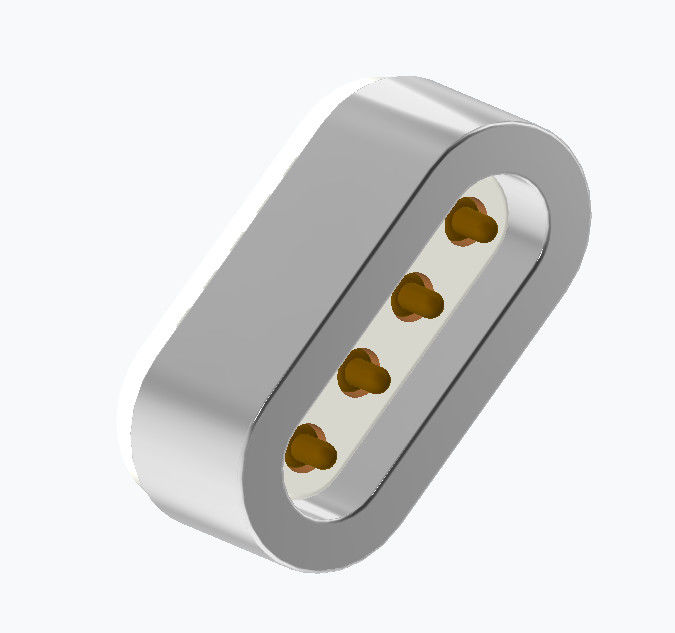

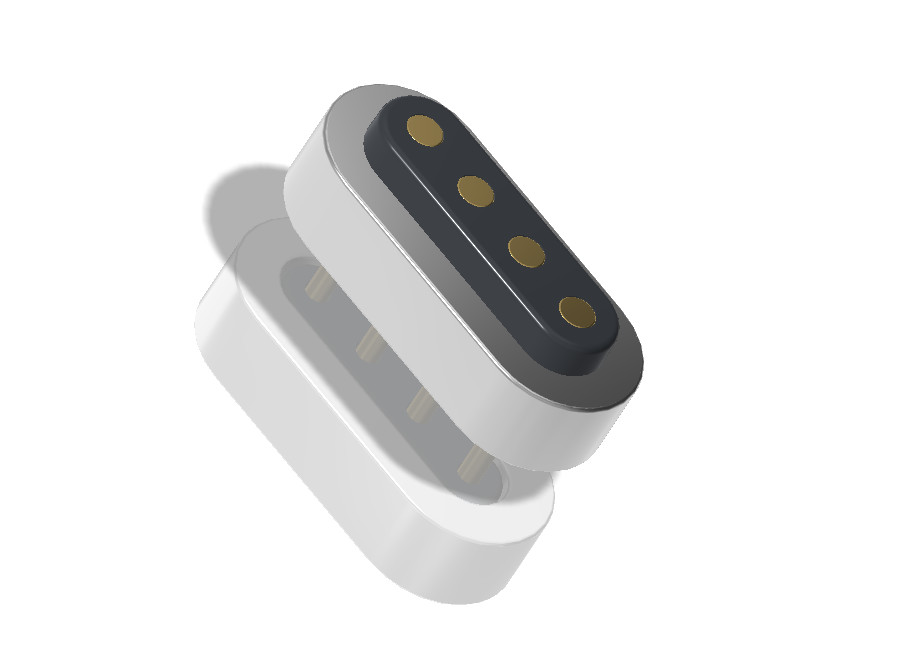

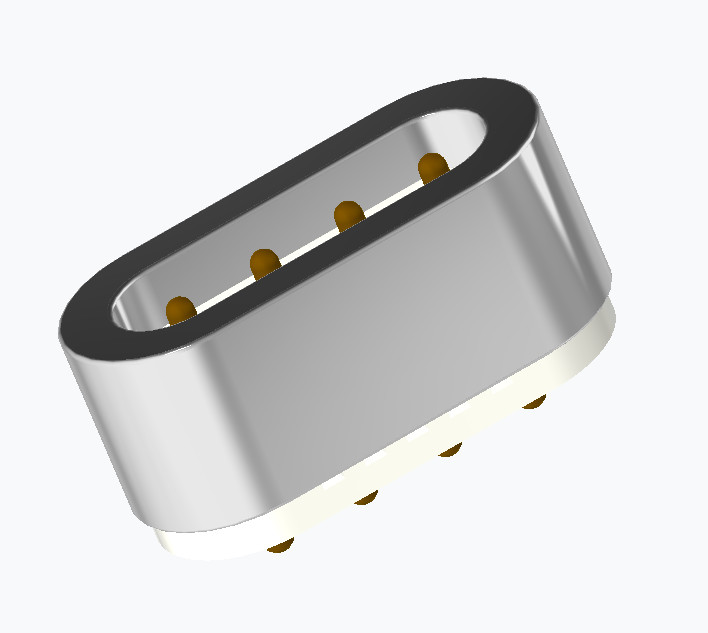

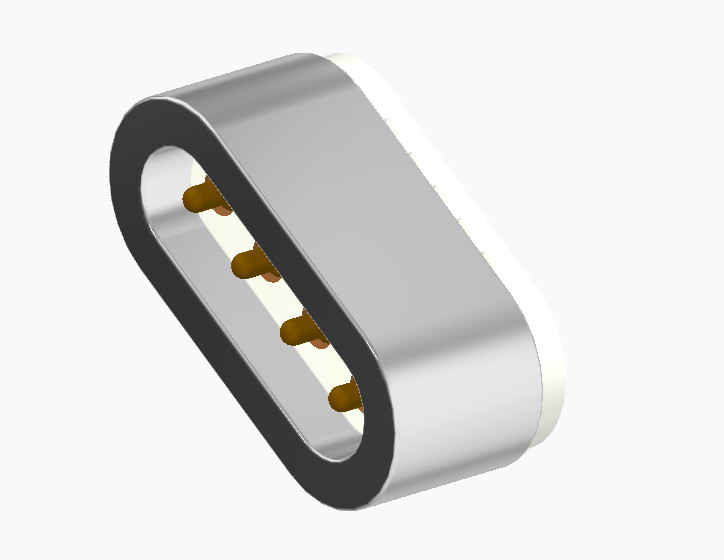

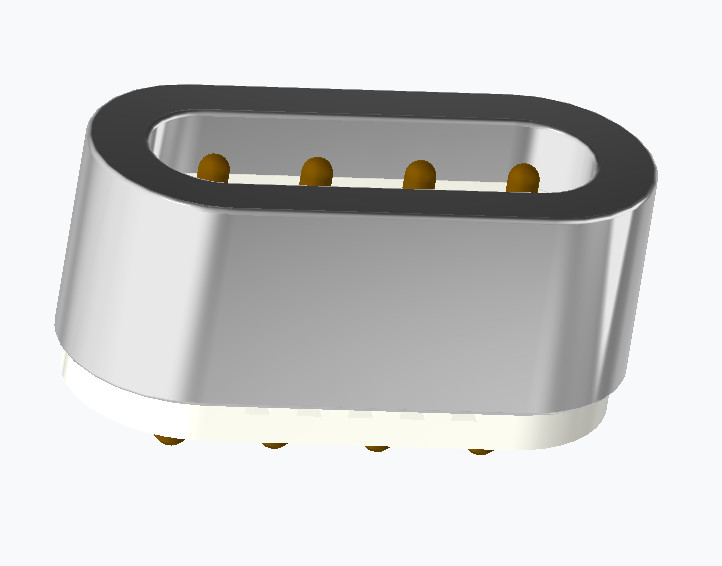

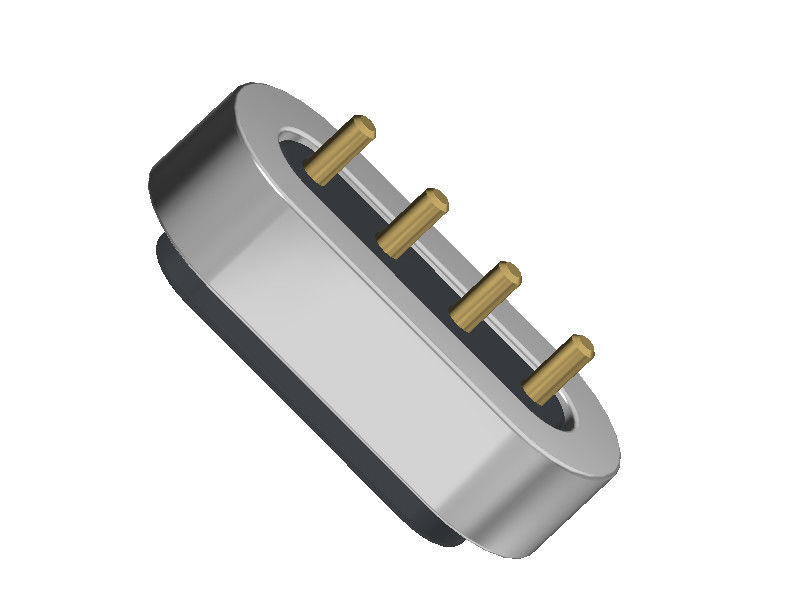

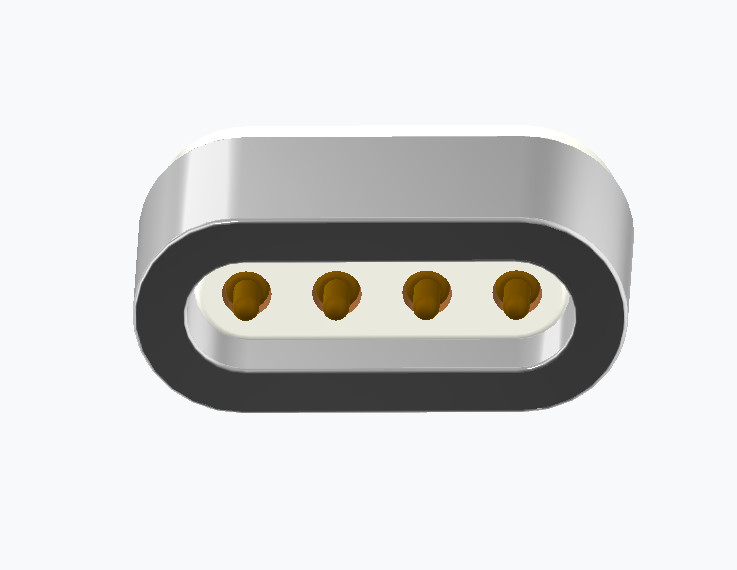

4pin DIP pogo pin erkek kadın manyetik pogo pin konektörü 2.0mm pitch özelleştirilmiş.
Union Precision Electronic LIMITED ((UPE), POGO PIN, POGO PIN konektörü, Manyetik Konektör, Manyetik Kablo Konektörü,Yaylı anten parmağı, bahar parmaklık ve çeşitli problar. Bu Çin'de bahar yüklü konektör alanında en rekabetçi şirketlerden biridir.tıbbi ekipman, otomotiv elektroniği, kablosuz ekipman, akıllı giyim, endüstriyel test ekipmanları (örneğin cep telefonları, televizyonlar, tabletler,Oyun konsolları ve öğrenme makineleri) ve bilgisayar çevre ürünleriÜrünlerimiz esas olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Asya gelişmiş ülkeleri ve bölgelerine ihraç edilir.
Şirketimizin gelişmiş ekipmanlara yatırımı, piyasa rekabetinin ihtiyaçlarını daha iyi karşılamak ve ürünlerin kalitesini sürekli iyileştirmek için hiçbir zaman kesintisiz kalmadı.
Mekanik:
- Temas kuvveti: 40g±20g 0.8mm çalışma storke
- Hayat testi: 10.000 döngü
Elektrikli:
-Adlık voltaj: DC 12V; Adlık voltaj: 1A Max.
- Bahçenin temas direnci: 50 milliohm Max.
Çevresel performans:
- Çalışma sıcaklığı: -25°C'den +80°C'ye
- Tuz püskürtmesi 24 saat.
Malzemeler:
1Pogo Pin.
Temel Malzeme: Bakır C6801 (yüksek dayanıklılık, kurşunsuz bakır alaşımı, iyi korozyon direnci ve iletkenliği).
Kaplama: Altın (Au) 0.5μm (mükemmel iletkenlik, korozyon direnci ve sık temas için dayanıklılık sağlar).
2Kadın Pin (Socket Contact)
Temel Malzeme: Bakır (uygunluk açısından C6801'e benzer).
Kaplama: Altın (Au) 0.125μm (pogo pininden daha ince, iletkenlik için yeterlidir ancak daha hızlı yıpranma olabilir).
3. Konut
Malzeme: Siyah PA66 (Polyamide 66, sağlam bir mühendislik plastiği).
Alev derecesi: UL94 V-0 (kendini söndüren, sıkı yanıcılık standartlarını karşılar).
4. Mıknatıs
Tip: N52 NdFeB (neodymium demir boru, ticari olarak mevcut en güçlü kalıcı mıknatıs sınıfı).
Kaplama: Ni-Cu-Ni (korrozyona dayanıklılık için nikel-bakır-nikel çok katmanlı kaplama).
5İzolasyon levhası.
Malzeme: Maillard yapıştırıcı (sıcaklığa dayanıklı, elektrik yalıtımı yapıştırıcı bant türü).
Kalınlığı: 0.05 mm (çok ince, muhtemelen iletken parçaları izole etmek için kullanılır).
RoHS ve REACH uyumluluğu:
RoHS (Tehlikeli Maddelerin Sınırlanması): Malzemelerin kurşun, kadmiyum, cıva vb. gibi kısıtlı maddelerden arınmasını sağlar.
REACH (Kimyasal maddelerin Kayıt, Değerlendirme, İzin Verimi): Tüm kimyasal maddelerin AB'de kayıtlı ve kullanım için güvenli olduğunu doğruluyor.
Uygulama: Tüm malzemeler (bakır, altın kaplama, HTN koruması, PVC, mıknatıslar) ve kaplamaları, malzeme bildirimleri veya laboratuvar testi yoluyla uyumluluk doğrulanmalıdır.
% 100 Kısa ve Açık Döngü Testi:
Üretim gereksinimi: Her birim elektrikli doğrulama yapılır:
Kısa devre testi: Pinler arasında istenmeyen bağlantılar olmadığını doğruluyor
Açık devre testi: Tüm öngörülen sinyal/güç yollarında sürekliliği doğrular.
Test Yöntemi: Genellikle son montaj sırasında otomatik test ekipmanı ile yapılır.
Kalite güvencesi: Müşterilere ulaşan yanlış veya arızalı ünitelerin riskini ortadan kaldırır
4Pin Erkek ve Dişi Manyetik Kablo Bağlantıları Parametresi:
|
Adı
|
Manyetik Bağlantı
|
|
Türü
|
Erkek ve dişi
|
|
Pin
|
4 pin
|
|
Renk
|
Gümüş
|
|
Pogo pin
|
Bakır C6801,Plating: Gold (Au) 0.5μm
|
|
Dönüştürme parçaları
|
Bakır kaplama Au 0.125um
|
|
Mıknatıs
|
N52 NdFeB kaplama Ni Cu Ni
|
|
Konut
|
Siyah PA66 UL94V-0
|
|
Yay gücü
|
40g±20g, 0'da.8Çalışan Stork.
|
|
Mekanik ömür
|
10000 döngü Dakikası.
|
|
Mevcut
|
1.0AMax
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Çalışma sıcaklığı
|
-25°C'den +80°C'ye kadar
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
4Pin Erkek Manyetik Bağlantı Teknik Çizim
4Pin Dişi Manyetik Bağlantı Teknik Çizim
Önerilen pcb düzeni:
Yapılandırma toleransı:±0.05mm
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Manyetik konektör ürünlerinin uygulanması:
Neden UPE'yle ortaklık yapıyorsunuz?
1.Tam özelleştirme
●Tam uygulama taleplerini karşılamak için pitch, akım derecesi, kaplama (altın/nikel) ve konut malzemeleri için özel tasarımlar.
2Gelişmiş üretim yetenekleri.
●En son kalite ve verimliliği sağlamak için en son ekipmanlara sürekli yatırım yapmak.
●Hızlı prototip oluşturma (gün içinde numune) ve ölçeklenebilir üretim.
3Küresel kalite standartları
●Sıkı QC süreçleri (100% iletkenlik, dayanıklılık ve ömür boyu test).
●RoHS, IPC ve müşteriye özel sertifikalara uygunluk.
4.Dünya çapında erişim
●Avrupa, Kuzey Amerika ve Asya'ya ihraç edilen ürünler, üst düzey markaların güvendiği ürünler.
5Rekabetçi Mükemmellik
●Kaliteyi tehlikeye atmadan maliyet kontrolü startuplar için Fortune 500 şirketleri için idealdir
Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)
* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).
* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).
*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).
* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.
* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
