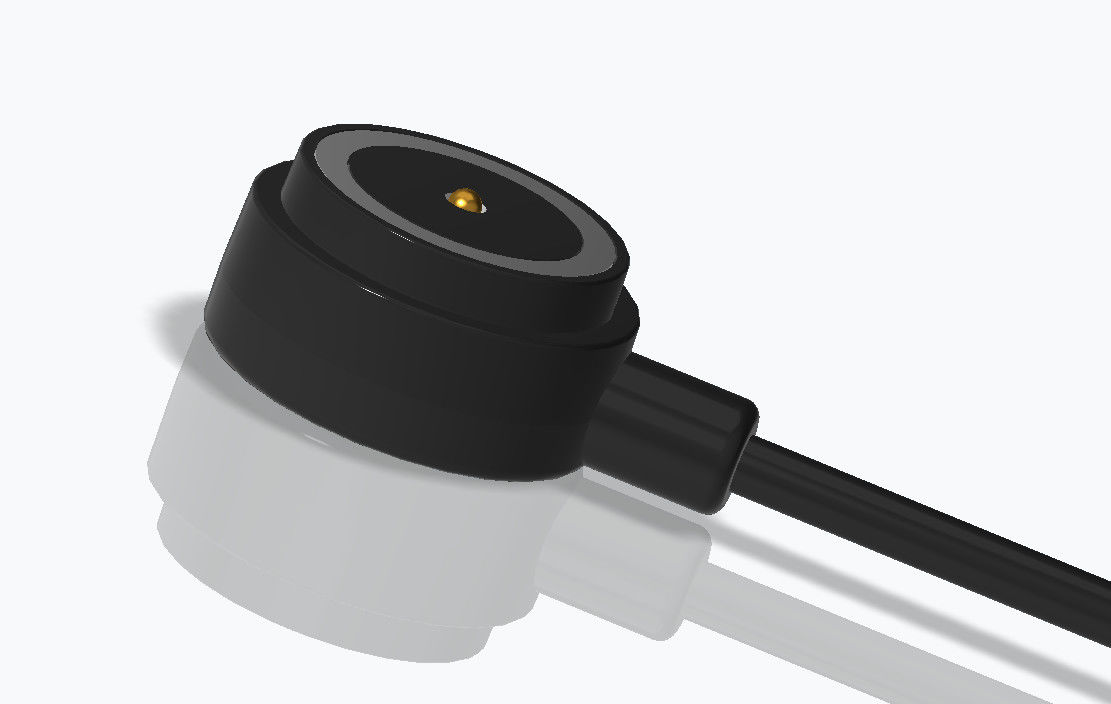

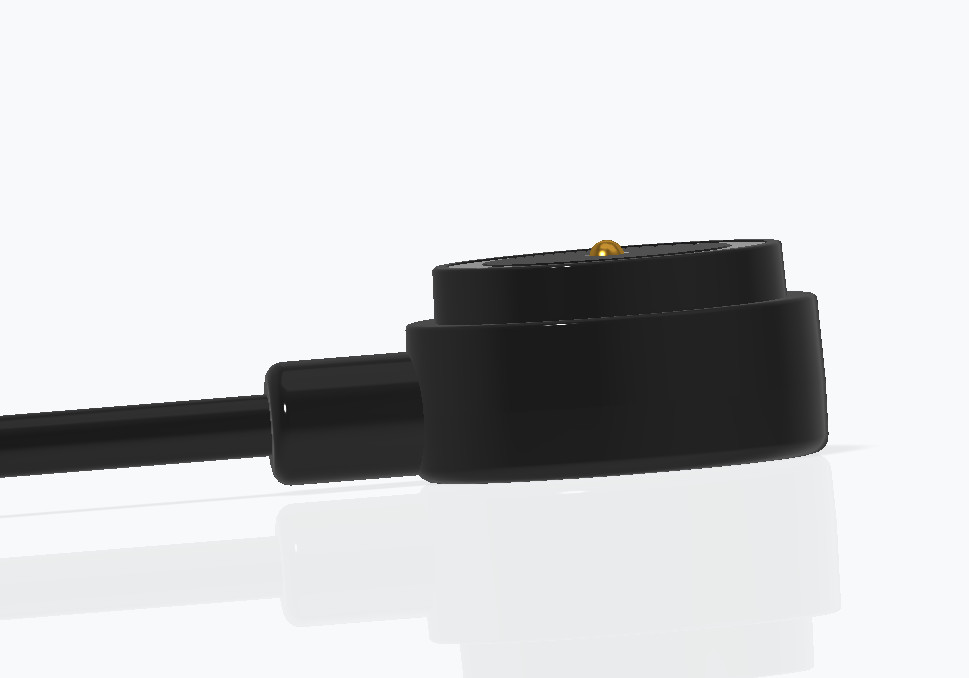

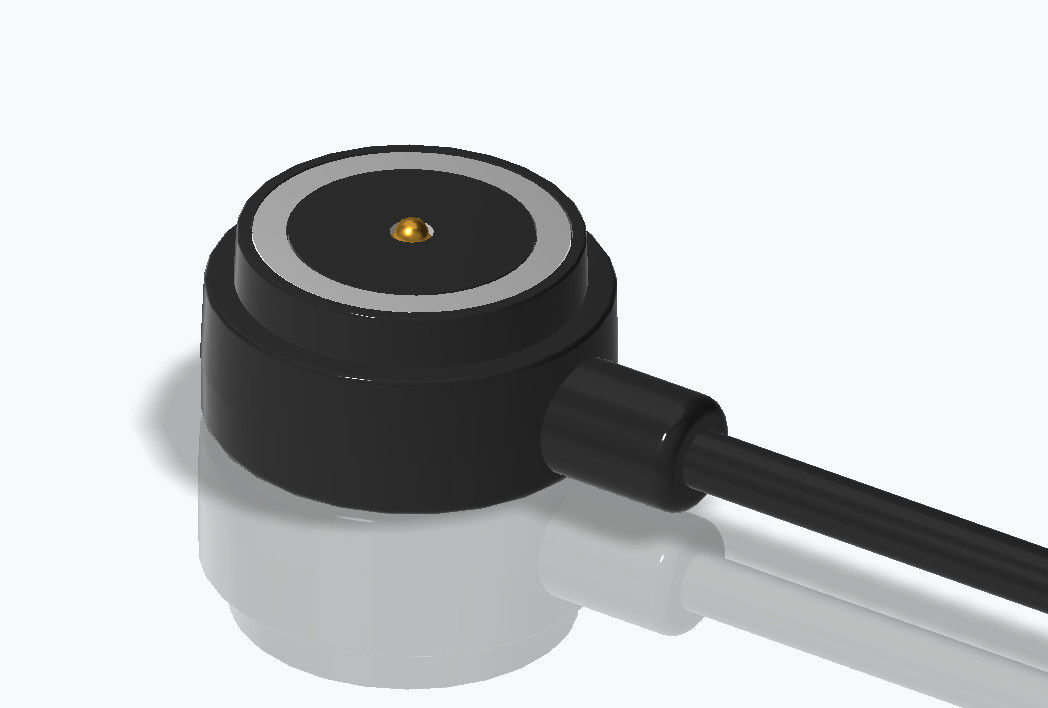

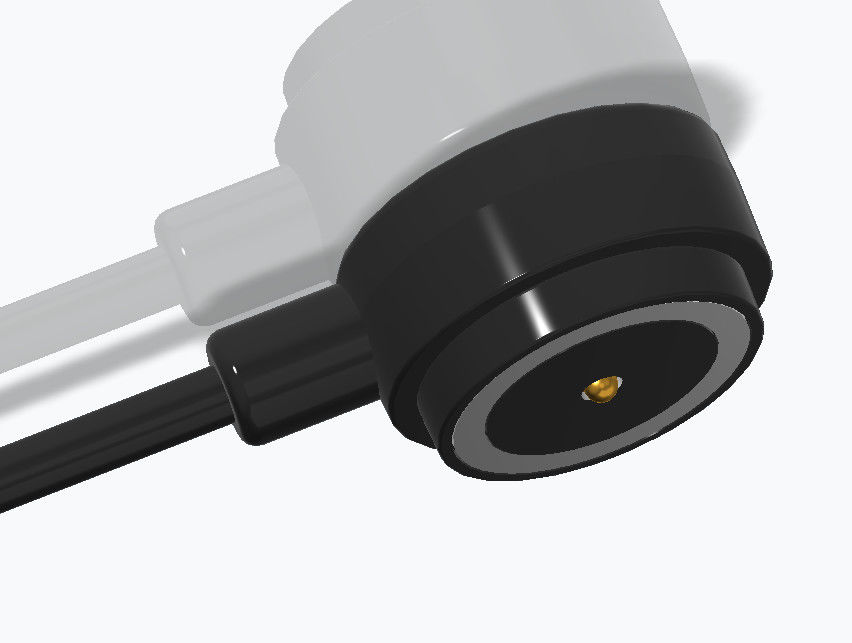

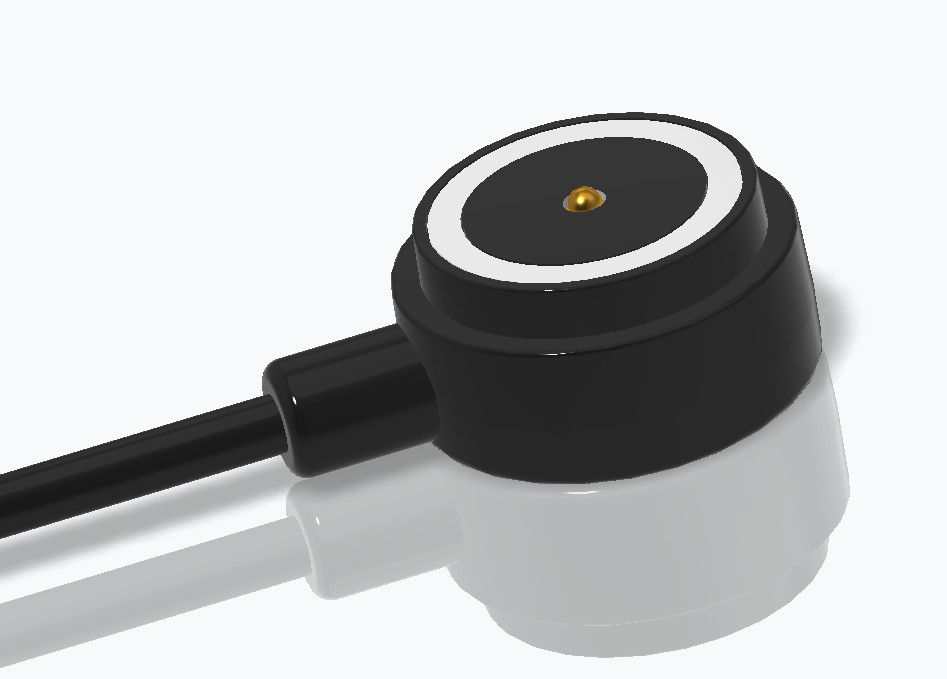

50000 döngü ömür testi dairesel manyetik tel konnektörleri, 2 pimli manyetik konnektör ile
Manyetik kablo konnektörü tüm malzemeler RoHS ve REACH Uyumluluğuna uygundur.
Tüm manyetik kablo konnektörü %100 Kısa Devre ve Açık Devre Testinden geçmiştir.
Mekanik:
-Temas kuvveti: 0,7 mm çalışma strokunda 160g±20g
-Ömür testi: 50.000 döngü
Elektriksel:
-Nominal gerilim: DC48V; Nominal gerilim: 5AMaks.
-Temas Direnci: pim başına ≤ 50mΩ (miliohm) (maksimum)
Çevresel performans:
-Çalışma Sıcaklığı: -25℃ ila +80℃
-Çevresel Test: Tuz Püskürtme 24 saat,
Kalıplama: PVC Siyah
İç kalıp malzemesi: PE Şeffaf
Tel: 20AWG 2C
Mıknatıs Fişi: Manyetik Erkek Fiş
2Pin Erkek Manyetik Kablo Konnektörleri Parametresi:
|
Adı
|
Dairesel Manyetik Kablo Konnektörü
|
|
Tip
|
Erkek
|
|
Pin
|
2pin
|
|
Kablo
|
PVC
|
|
Kablo uzunluğu
|
500mm
|
|
Renk
|
Siyah
|
|
Pogo pimi
|
Pirinç
|
|
Yay kuvveti
|
160g±20g, 0.7'demm çalışma stroku.
|
|
Mekanik ömür
|
50000 döngü Min..
|
|
Akım
|
5.0AMaks
|
|
Gerilim
|
DC 48V
|
|
Temas direnci
|
50mΩ Maks (PIN).
|
|
Çalışma Sıcaklığı
|
25℃to +80℃
|
|
Tuz püskürtme testi
|
24H
|
|
Sertifikasyon
|
ROHS veya REACH uyumlu ürün
|
|
Test
|
%100 açık ve kısa devre testi
|
Dairesel Manyetik Kablo Konnektörü Teknik Çizimi
DC Manyetik Kablo Konnektörü Bağlantı Modu
Ambalaj görünümü:
Manyetik Konnektörün Avantajları:
●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirilmiş tasarımı;
●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarmak kolaydır ve cihazı çıkarmak kolay değildir;
●Ömür süresi: 100.000-200.000 döngüye kadar;
●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);
●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;
●Manyetik konnektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devre önleyici yapı tasarımı ve hatasız;
●Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 işlevi Video&Ses sinyali iletiminin yerini alabilir
Manyetik konnektör ürünleri uygulaması:
Neden UPE ortağınız olmalı?
1. Manyetik Konnektörlerde Uzmanlaşmış Uzmanlık
●Odaklanmış Ar-Ge: UPE manyetik konnektörler konusunda özel deneyime sahiptir
●Özelleştirme: UPE, mıknatıs gücünü, pim kaplamasını (50mΩ direnç için altın/nikel) ve muhafaza malzemelerini (siyah PBT/naylon) ihtiyaçlarınıza göre uyarlayabilir.
2. Yüksek Dayanıklılık ve Uygunluk
●10.000+ Döngü Garantili: Konnektörleri, mekanik ömür talebinizi karşılamak için titiz testlerden geçmektedir.
●Sertifikalar: Tüketici/tıbbi pazarlar için kritik olan UL veya RoHS standartlarına uygundur.
3. Rekabetçi Üretim
●Ekonomik Takımlama: UPE, küçük ila orta ölçekli partiler için rekabetçi fiyatlandırma ile düşük MOQ'lar (örneğin, 1K–5K birim) sunabilir.
●Kalite Kontrol: Güvenilirliği sağlamak için temas direnci, çekme kuvveti ve akım yükü için şirket içi test.
4. Hızlı Prototipleme ve Destek
●Günler İçinde 3D Örnekler: Uyum/işlev kontrolleri için hızlı prototipleme
●Mühendislik Desteği: Pim çıkışı optimizasyonu, EMI koruması veya su geçirmezlik (IP68) konusunda yardım.
Manyetik Kablo Konnektör Siparişinizi UPE ile Nasıl Verebilirsiniz?
1. Gereksinimlerinizi Gönderin
Satış ekibimizle şu yollarla iletişime geçin:
E-posta: [union@upetech.net]
Telefon: [+86 13434524996]
Çevrimiçi Form: [www.pogopinsconnector.com]
Ayrıntıları sağlayın:
✔ Uygulama (örneğin, tıbbi, otomotiv, tüketici elektroniği)
✔ Konnektör tipi (örneğin, manyetik pogo pimi, şarj kablosu)
✔ Özellikler (gerilim, akım, boyut, su geçirmezlik derecesi vb.)
✔ Miktar ve teslim süresi
2. Özel Bir Çözüm Edinin (Gerekirse)
Mühendislerimiz ihtiyaçlarınızı inceleyecek ve özel bir tasarım önerecektir (gerekirse).
Onay için 3D modeller, örnekler veya teknik çizimler paylaşacağız.
Ödeme Koşulu:
%50 Depozito (Peşin Ödenir): Üretim maliyetlerini (malzemeler, işçilik) kapsar.
%50 Bakiye (Sevkiyattan önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.
Ödeme yöntemi:
T/T (Banka Havalesi),PayPal,OCBC Bankası
Tavsiye:
Örnekler için PayPal kullanın (daha güvenli).
Toplu siparişler için T/T kullanın (daha düşük ücretler).
Örnek Teslim Süresi: Stok örneği 2-3 İş Günü/özelleştirilmiş örnek 5-7 İş Günü
Üretim Teslim Süresi:10-15 İş Günü
Şunun İçin Üretildi: Amerika, Avrupa, Asya, Güney Afrika
Ticaret Terimi: EXW
Navlun: Hava, Deniz, Ekspres
Hizmet: Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
