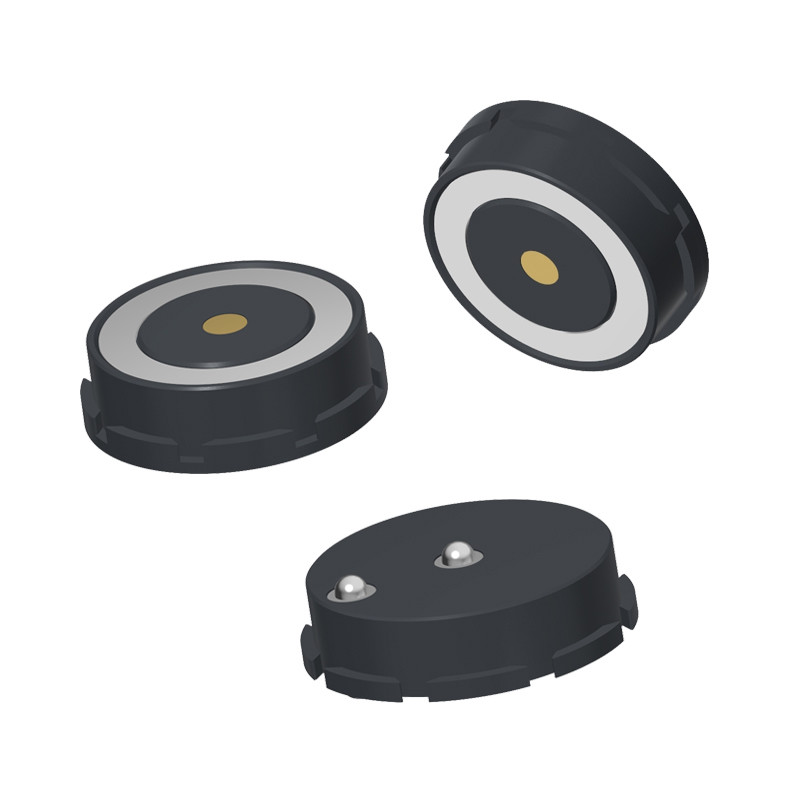

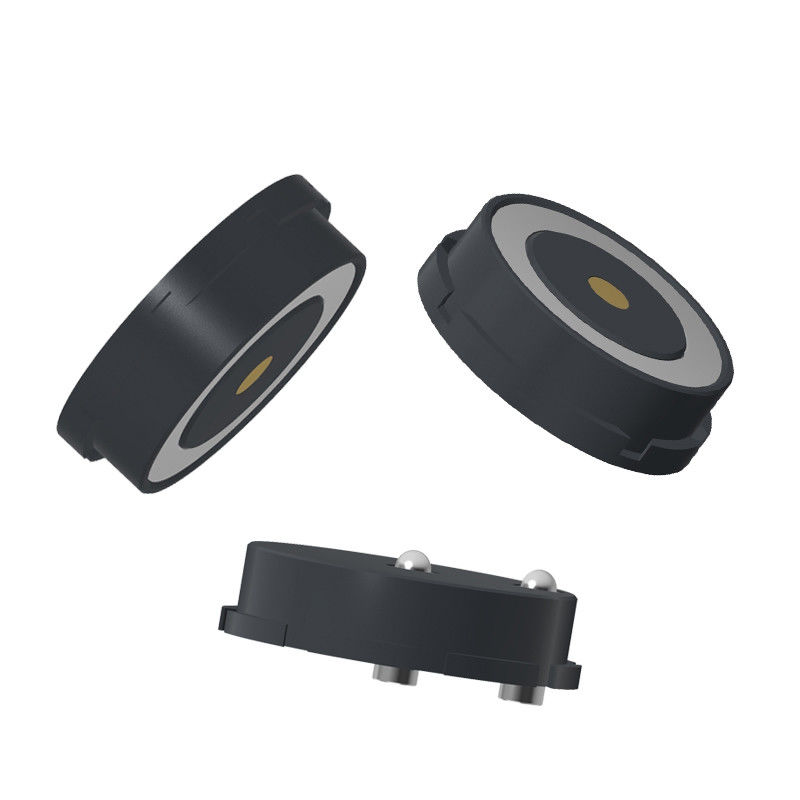

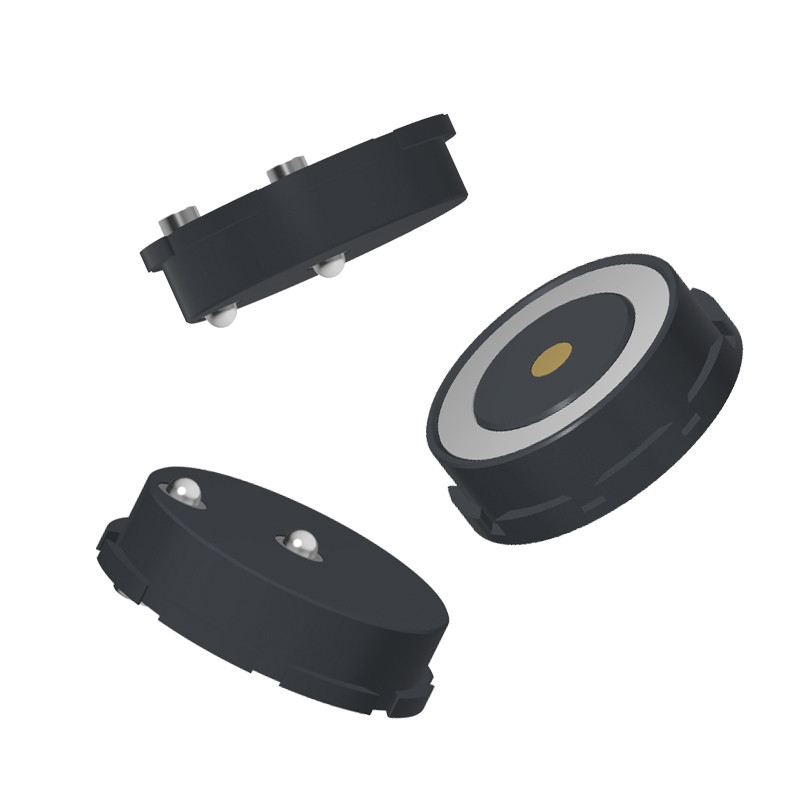

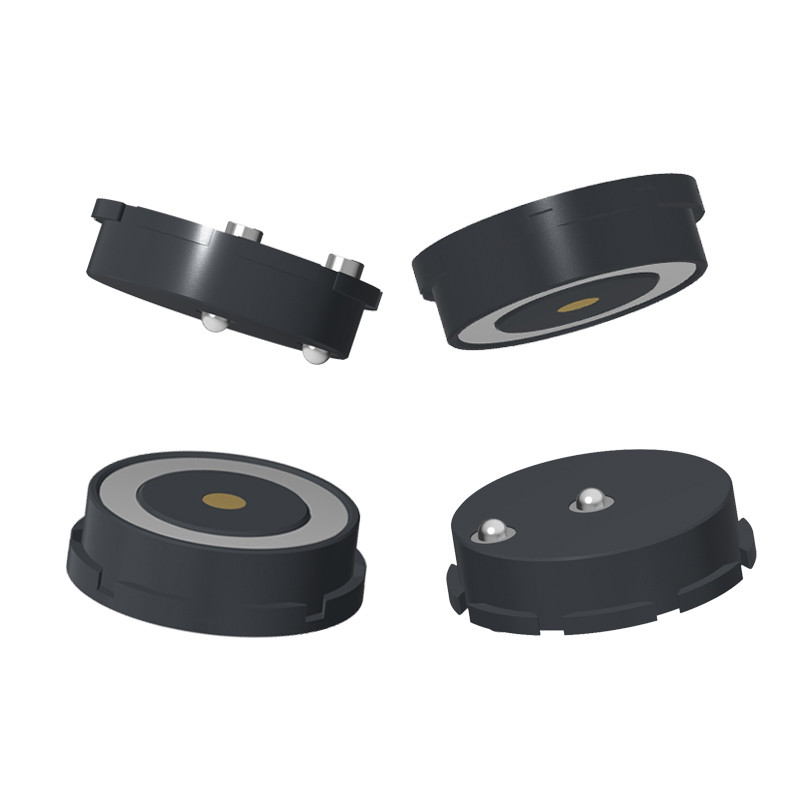

10 260°C'lik bir sıcaklık derecesine sahip bir döngüsel 2 pinlik manyetik pogo pin konektörü.
Manyetik Bağlantı Uyum ve Kalite Güvenliği
✅RoHS ve REACH uyumlu malzemeler
Manyetik konektörlerimizde kullanılan tüm malzemeler tamamen RoHS (Tehlikeli Maddelerin Sınırlanması) ve REACH (Kayıt, Değerlendirme, İzinlendirme,ve Kimyasalların Sınırlanması), çevresel güvenliği ve düzenlemelere uyulmasını sağlamak.
✅% 100 kısa ve açık devre testi
Her birim, güvenilir performans ve dayanıklılığı garanti eden % 100 kısa devre ve açık devre testi de dahil olmak üzere katı elektrik testlerine tabi tutulur.
Manyetik Bağlantı Malzeme Kompozisyonu
1Pogo Pin.
Temel malzeme: Bakır C6801
Platinleme: Platin (Pt) 0,25μm
2Parçaları döndürmek.
Malzeme: Bakır C6801
Platinleme: Platin (Pt) 0,25μm
3. Konut
Malzeme: HTN (Yüksek Sıcaklıklı Naylon)
Rengi: Siyah
Yanıcılık derecesi: UL94 V-0 (Kendini söndüren)
4. Mıknatıs
Sınıf: N52 NdFeB (Neodymium Iron Boron ️ Yüksek Güçlü)
Kaplama: Ni-Cu-Ni (korrozyona dayanıklılık için Nikel-Bakır-Nikel Üç Katmanlı)
5Metal kabuk.
Malzeme: Bakır C3602 (Özgür işleme bakır)
Plating: Dayanıklılık ve Oksidasyon Direnci için Nikel (Ni)
Manyetik Bağlantı √ Teknik Özellikler
-Mekanik Özellikler
İletişim Gücü:
160 g ± 20 g 1,2 mm çalışma çarpmasında (sürekli çiftleme basıncı)
Dayanıklılık (Adsorption Life Test): 50.000 döngü (erkek/kadın fişlenme)
- Elektrik performansı
Adlık Voltaj: DC 5V
Rütbeli akım: 10A Max
Bağlantı Direnci (Bağlantı Pin): ≤50 mΩ Max (düşük dirençli sabit bağlantı)
- Çevre Güvenilirliği
Sıcaklık Toleransı (Saldırma/Montaj): 260°C (geri akış ısısına direnir)
Çalışma sıcaklık aralığı: -25°C'den +60°C'ye kadar (zor koşullar için uygundur)
Korozyon Direnci (Tuz püskürtme testi): 24 saat (IEC 60068-2-11 standardını karşılar)
-Uyum ve Test Özetleri
Mekanik: 50K döngü ömrü, hassas temas gücü
Elektrik: Düşük direnç (<50mΩ), yüksek akım (10A) kapasitesi
Çevreye uygun: Aşırı sıcaklıklara, nemlere ve korozyona dayanır
Sertifikalar: RoHS ve REACH uyumlu.
2Pin Erkek Manyetik Bağlantılar ve Manyetik Bağlantı Parametresi:
|
Adı
|
Dairesel manyetik konektör
|
|
Türü
|
Erkek/Dişi
|
|
Pin
|
2 pin
|
|
Renk
|
Siyah
|
|
Pogo pin
|
Bakır C6801Plating Pt 0.25um
|
|
Dişi iğne
|
Bakır C6801Plating Pt 0.25um
|
|
Metal kabuk
|
Bakır C3602 Ni kaplama
|
| Mıknatıs |
N52 NdFeB kaplama Ni Cu Ni
|
|
Yay gücü
|
160g±20g, saat 1'de.2Çalışan Stork.
|
|
Mekanik ömür
|
50000 döngü Dakikası.
|
|
Mevcut
|
10.0AMax
|
|
Voltaj
|
DC 5V
|
|
Temas direnci
|
50mΩ Max (PIN).
|
|
Çalışma sıcaklığı
|
25°C'den +60°C'ye kadar
|
|
Tuz püskürtme testi
|
24 saat.
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
Dairesel Erkek Manyetik Bağlantı Teknik Çizim
Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim
Manyetik Bağlantının Avantajları:
● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;
●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;
●Yaşam süresi: 100.000-200.000'e kadar;
●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;
●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;
●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;
●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;
● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir
Manyetik konektör ürünlerinin uygulanması:
Neden UPE sizin ortağınız olsun?
1.Manyetik Bağlantılarda Uzmanlık
●Fokuslu Ar-Ge: UPE manyetik konektörler konusunda özel deneyime sahiptir
●Kustomlaştırma: UPE, mıknatıs gücünü, iğne kaplamasını (≤50mΩ direnci için altın/nikel) ve konaklama malzemelerini (siyah PBT/naylon) ihtiyaçlarınıza göre uyarlayabilir.
2Yüksek dayanıklılık ve uyumluluk
● 10.000'den fazla döngü garantilidir: Bağlantıları, mekanik ömrünüzün gereksinimlerini karşılamak için muhtemelen sıkı testlere tabi tutulur.
●Sertifikasyonlar: UL veya RoHS standartlarına uygun, tüketici/tıp pazarları için kritik.
3Rekabetçi Üretim
●Maliyet etkin aletler: UPE, küçük ve orta seri için rekabetçi fiyatlarla düşük MOQ'lar (örneğin 1K ¥ 5K birim) sunabilir.
● Kalite Kontrolü: Güvenilirliği sağlamak için temas direnci, çekim gücü ve akım yükü için ev içi testler.
4Hızlı Prototipleme ve Destek
●Günler içinde 3B örnekler: Uyum/fonksiyon kontrolleri için hızlı prototip oluşturma
●Mühendislik Destek: Pinout optimizasyonu, EMI koruması veya su geçirmezliği (IP68) için yardım.
UPE ile manyetik kablo bağlantısı siparişinizi nasıl yaparsınız
1İhtiyaçlarınızı Gösterin.
Satış ekibimizle iletişime geçin:
E-posta: [union@upetech.net]
Telefon: [+86 13434524996]
Çevrimiçi form: [www.pogopinsconnector.com]
Ayrıntıları belirtin:
✔ Uygulama (örneğin, tıbbi, otomotiv, tüketici elektroniği)
✔ Bağlantı türü (örneğin, manyetik pogo pin, şarj kablosu)
✔ Spesifikasyonlar (tanım, akım, boyut, su geçirmezlik derecesi vb.)
✔ miktar ve teslim süresi
2. Özel Bir Çözüm Al (Gerekirse)
Mühendislerimiz ihtiyaçlarınızı gözden geçirecek ve özel bir tasarım önerecektir (gerekirse).
Onay için 3 boyutlu modeller, örnekler veya teknik çizimler paylaşacağız.
Ödeme süresi:
%50 Depo (Önce Ödendi): Üretim maliyetlerini (materyal, işgücü) kapsar.
%50 bakiye (götürmeden önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.
Ödeme yöntemi:
T/T (Bank Transfer),PayPal,OCBC Bankası
Tavsiye:
Örnekler için PayPal kullanın (daha güvenli).
Toplu siparişler için T/T kullanın (daha düşük ücretler).
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
