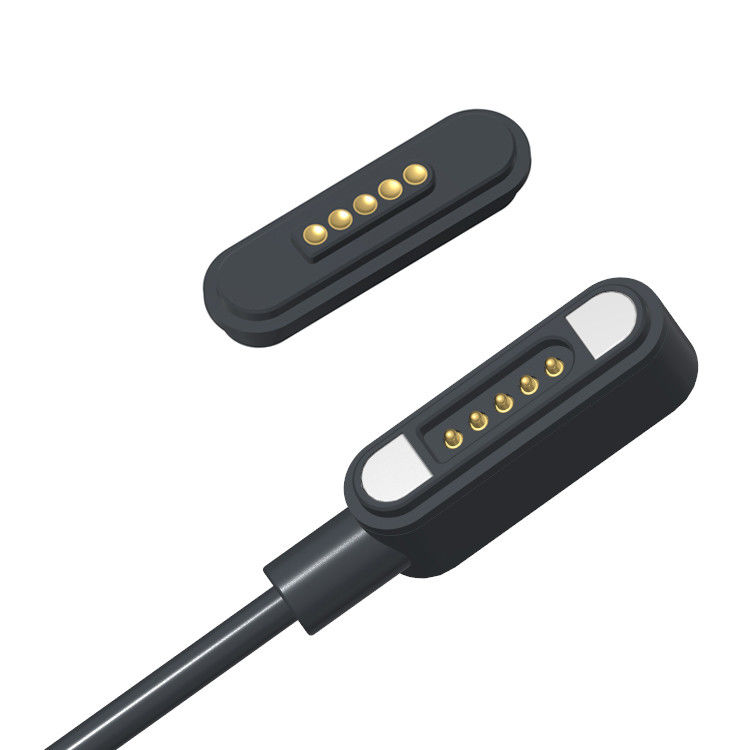

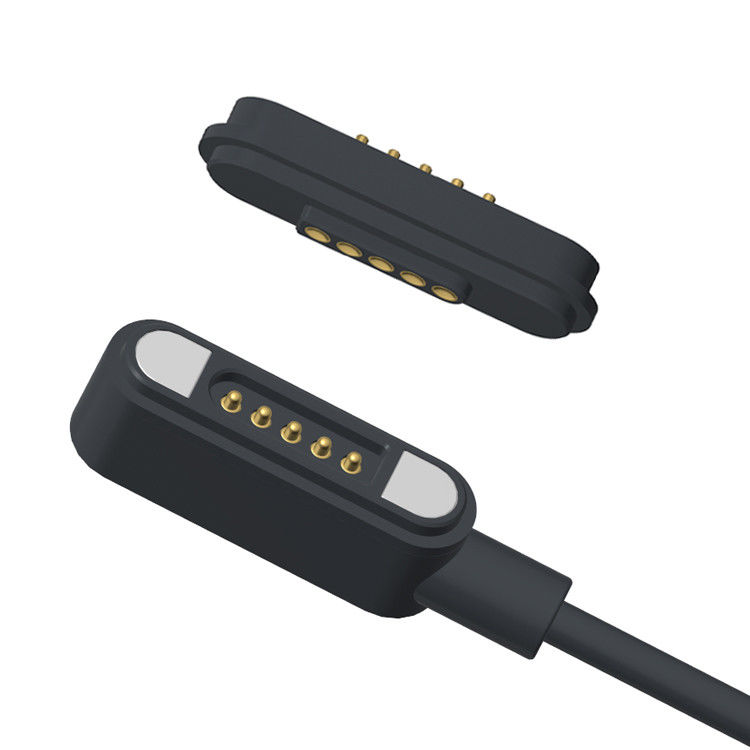

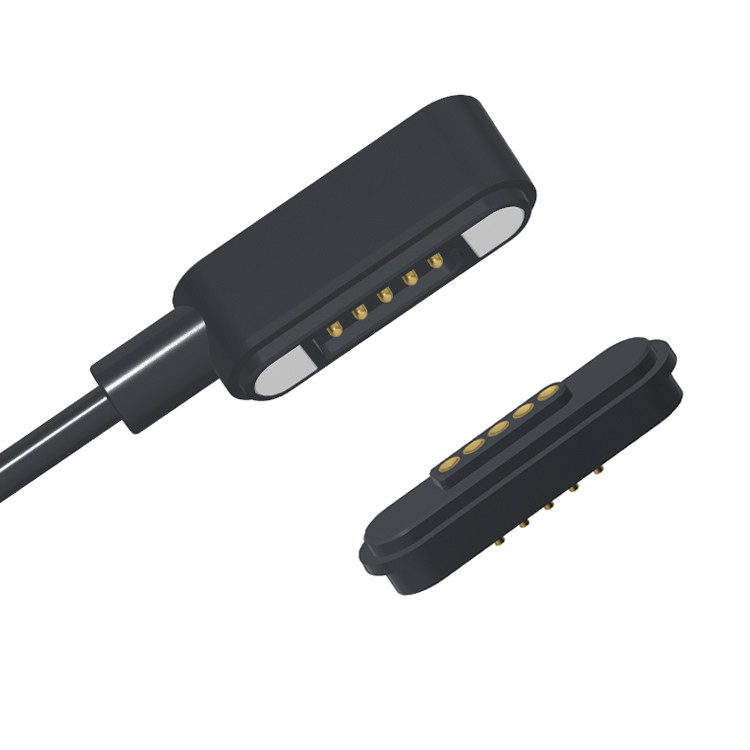

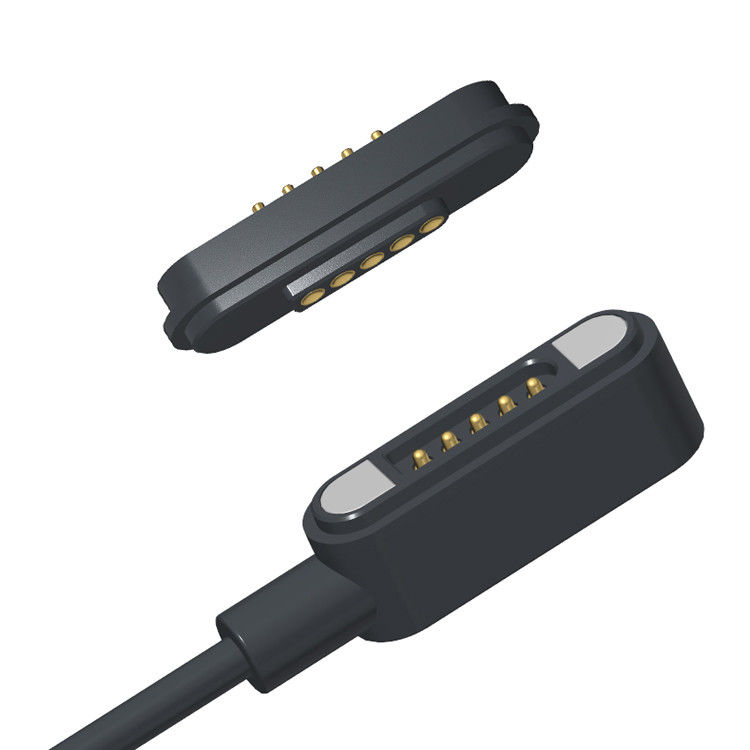

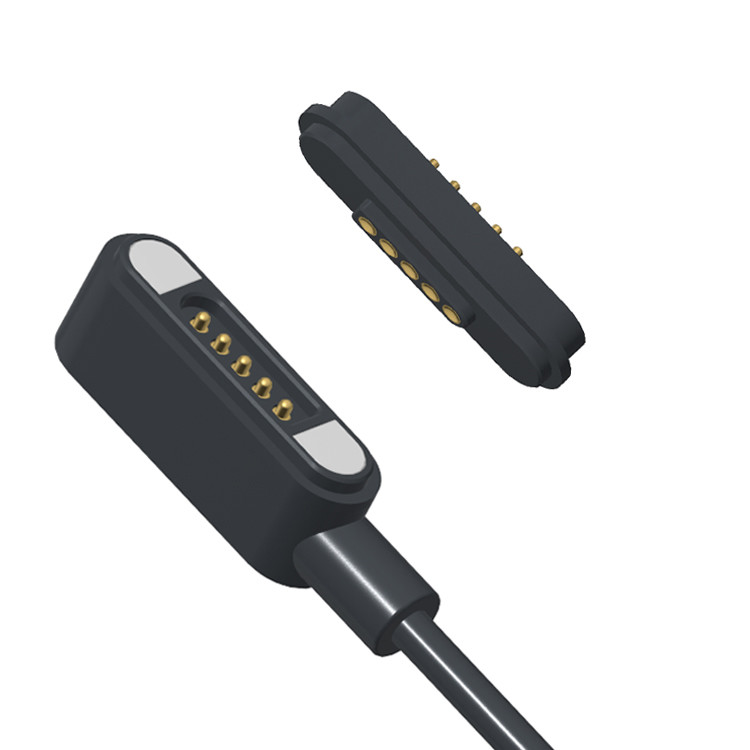

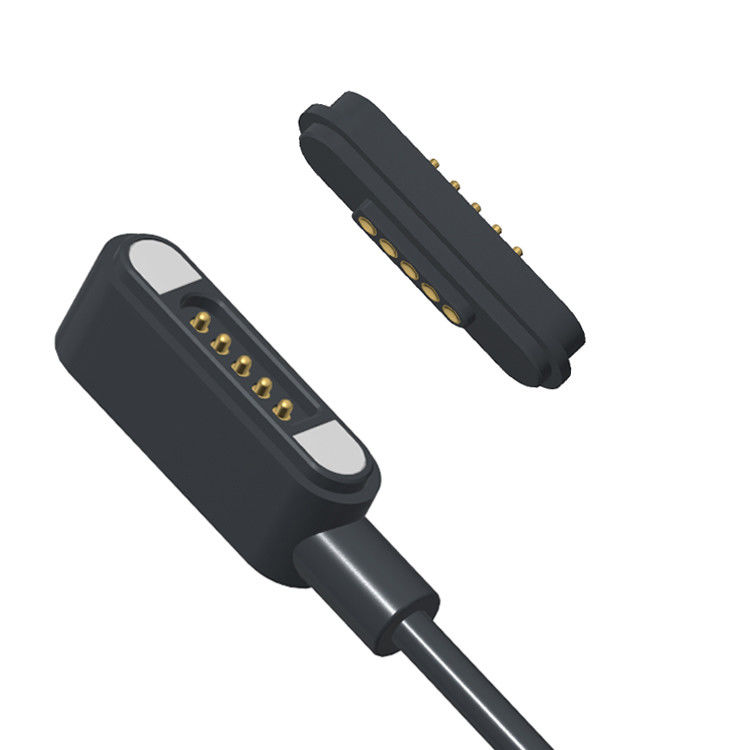

Elektronik Ürün Üzerine 5Pin Özel Dikdörtgen Erkek ve Dişi Manyetik Kablo Bağlantısı

Elektronik üründe 5 Pin özel dikdörtgen erkek ve kadın manyetik kablo bağlantısı.

Profesyonel manyetik konektör ve kablo çözümleri üreticisi

Özel Tasarım. Güvenilir Performans.

- Evet.UPE, yüksek kaliteli tasarım ve üretim konusunda uzmanlaştıkmanyetik bağlayıcılarveMagnetik kablo bağlantılarıÖzel gereksinimlerinize göre uyarlanmış, uzman mühendis ve tasarımcılardan oluşan şirket içi ekibimizle, çeşitli endüstriler için yenilikçi, hassas mühendislik çözümleri sunuyoruz.Tüketici elektronikleri dahil, tıbbi cihazlar, IoT ve endüstriyel uygulamalar.

Pogo çubuğunun mekanik temas ömrünü sağlamak için, çizimde belirtilen belirtilen çalışma darbeyi asla sıkıştırmayın. Aşırı sıkıştırma iç yayı hasarlandırabilir,Düşük performans veya arızalara yol açan.

Malzemeler:

Mıknatıs fiş: Mıknatıs erkek fiş

İç kalıplama: PE Şeffaf

Üzerinde kalıplama: TPE Siyah

Tel:OD3.0 4C 28AWG 2C 22AWG Siyah TPE

CableTie: Siyah PVC Metallel dudak kablosu

USB fişi: USB erkek fişi

Konaklama:Siyah HTN UL94V-0

Pogo Pin: Brass C6801 Plating Au 0.125um
Dişi iğne: Bakır C6801 Plating Au 0.125um
Mıknatıs: N52 NdFeB Plating Ni Cu Ni

HTN Ev (UL94V-0): Yüksek sıcaklık ortamları için uygundur ve yanıcılık güvenlik standartlarını karşılar.

Bakır C6801 Pins: İyi işlenebilirlik ve iletkenlik; altın kaplama dayanıklılığı ve temas direncini artırır.

N52 Ni-Cu-Ni kaplama ile mıknatıs: Yüksek manyetik dayanıklılık (N52 en güçlü ticari sınıf) korozyona dayanıklı kaplama ile.

MEkanik:

Temas kuvveti:80g±20g 1.0mm çalışma storke'de

Tam boğa: 1.1mm

Erkek ve dişi emilim Süresi test: 10.000 döngü

Adsorpsiyon kapasitesi testi:Ana doklama adsorpsiyonu 800g ± 20%'dir.

Elektrikli:

İsimlendirilmiş voltaj: DC12V; İsimlendirilmiş voltaj: 3AMax.

Bahçenin temas direnci: en fazla 50 milliom.

Çevresel performans:

Çalışma sıcaklığı: -25°C - +80°C

Çevre testi: 24 saat tuz püskürtmesi

5Pin Erkek Manyetik Kablo Bağlantıları ve Kadın Manyetik Bağlantı Parametresi:

5Pin erkek manyetik kablo bağlantısı teknik çizim

5Pin Dişi Manyetik Bağlantı Teknik Çizim

5Pin manyetik kablo bağlantı noktası

Paket görünümü:

Manyetik Bağlantının Avantajları:

1Çaba Yoksun Bağlantı
✔ Otomatik Adsorpsiyon: Akıllı, kullanıcı dostu tasarım, manyetik hizalama ile anında ve güvenli bağlantıları sağlar.
✔ Düşme Karşıtı Koruma

2Eşsiz Dayanıklılık
✔ Uzatılmış Yaşam Süreci ️ Uzun süreli güvenilirliği sağlayan 100.000 ️ 200.000 döngü için tasarlanmıştır.
✔ IPX8 Su geçirmez ve toz geçirmez

3Yüksek performanslı şarj ve veri aktarımı
✔ Hızlı Şarj (5A10A) Hızlı güç dağıtımı için yüksek akım iletimi destekler.
✔ Yüksek Hızlı Sinyal İletişim Geleneksel USB 2.0/HDMI'yi değiştirir 1.3, sabit yüksek frekans performansı ile Video / Ses sinyali iletimini sağlar.

4- Özelleştirilebilir ve güvenli tasarım
✔ Estetik Esneklik ️ Cihazınızın tasarım diline uyan özel görünüm.
✔ Kısa devreye karşı koruma ve aptallara karşı koruma

Manyetik konektör ürünlerinin uygulanması:

1.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı

2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları

3Havacılık, havacılık elektronik, askeri iletişim.

4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Neden UPE sizin ortağınız olsun?

✔Yüksek KaliteGüvenli bağlantılar için dayanıklı, yüksek verimli manyetik bağlantılar.
✔Özel ÇözümlerÖzel uygulama gereksinimlerini karşılamak için özel tasarımlar.
✔Yenilikçi TeknolojiKolay, güvenli ve hızlı bağlantılar için gelişmiş manyetik bağlantı.
✔Geniş Uygulamalar• Tüketici elektronikleri, tıbbi cihazlar, endüstriyel ekipmanlar ve daha fazlası için idealdir.
✔Güvenilir Performans Uzun ömürlü ve tutarlı bağlantı için tasarlanmıştır.

UPE ile manyetik kablo bağlantısı siparişinizi nasıl yaparsınız

1İhtiyaçlarınızı Gösterin.
Aşağıdakiler gibi ayrıntılar verin:

.Bağlantı tipi (güç, veri, hibrit, su geçirmez vb.)

.Voltaj ve akım değerleri

.Kablo uzunluğu ve özellikleri

.Manyetik kutupluk ve hizalama tercihleri

.Kantimi ve teslimat süresi

Özel gereksinimler (IP derecesi, koruma, sertifikalar vb.)

.Seçenek 1: Web sitemizdeki RFQ formumuzu doldurun.
.Seçenek 2: Özelliklerinizi doğrudan e-posta ileSunion@upetech.net(veya sizin belirtilen bağlantınız)

2- Özel bir teklif alın.
Mühendisler ekibimiz gereksinimlerinizi gözden geçirecek.

Rekabetçi bir teklif sunacağız, buna şunlar dahildir:Fiyat/Yapım süresi/Prototyping seçenekleri (gerekirse)

3- Siparişi onayla ve onayla.
Teklif onaylandıktan sonra, tasarım ve üretim programını tamamlayacağız.

Yeni tasarımlar için, test için 3 boyutlu modeller veya örnekler sunabiliriz.

4Üretim ve Kalite Güvenliği
UPE siparişinizi sıkı kalite kontrolü ile üretir.

İsteğe bağlı olarak test raporları ve sertifikalar sağlayabiliriz.

5Hızlı teslimat ve destek.
Siparişiniz tercih ettiğiniz lojistik yöntemi (DHL, FedEx, deniz nakliyesi vb.) ile gönderilir.

Ekibimiz teknik destek ve gelecekteki siparişler için kullanılabilir.

Ödeme süresi:

%50 Depo (Önce Ödendi): Üretim maliyetlerini (materyal, işgücü) kapsar.

%50 bakiye (götürmeden önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Bank Transfer),PayPal,OCBC Bankası

Tavsiye:

Örnekler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
