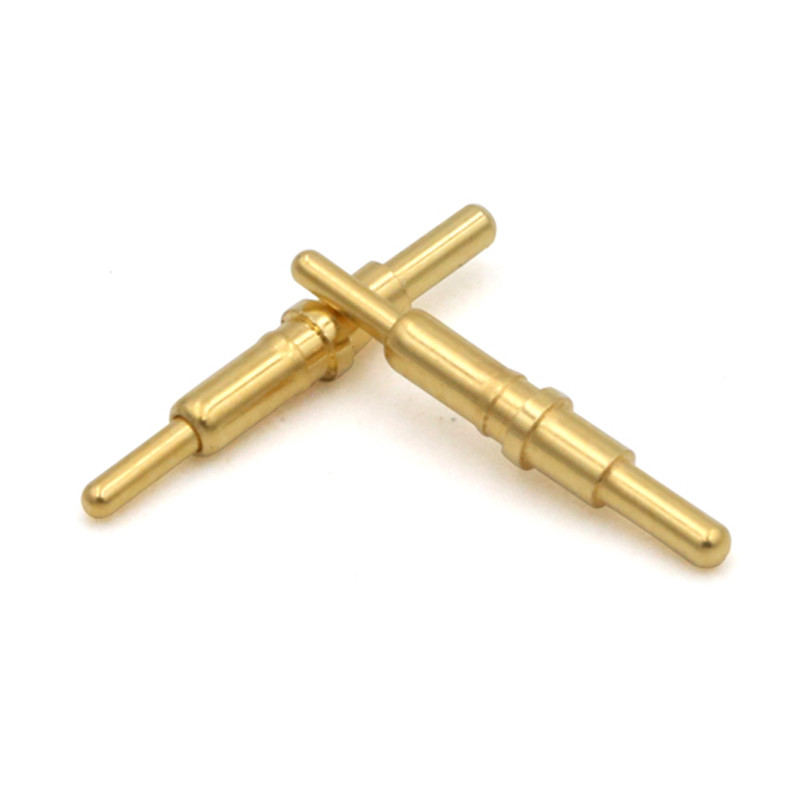

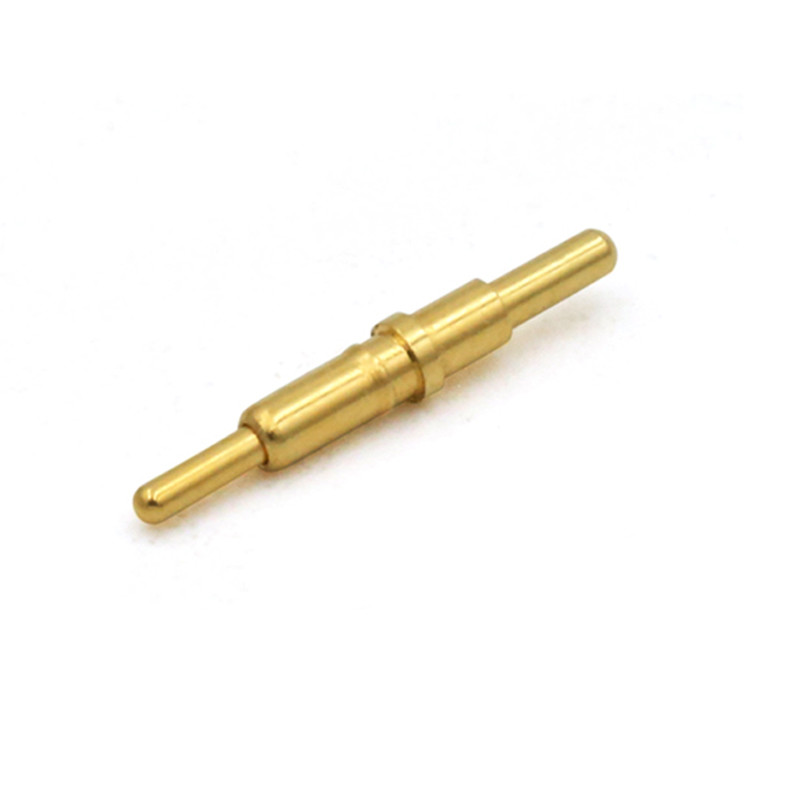

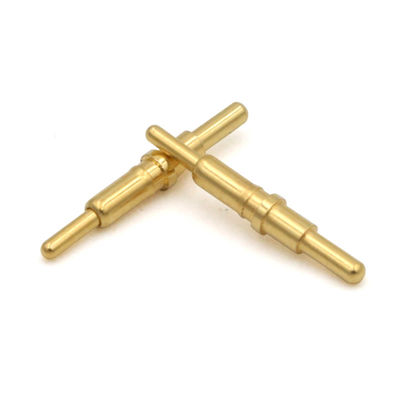

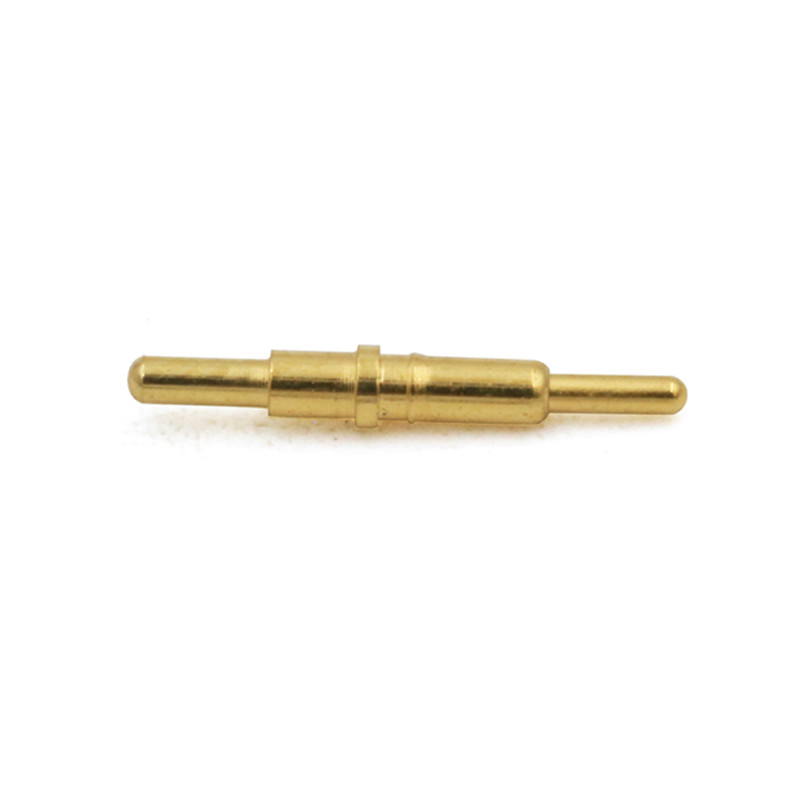

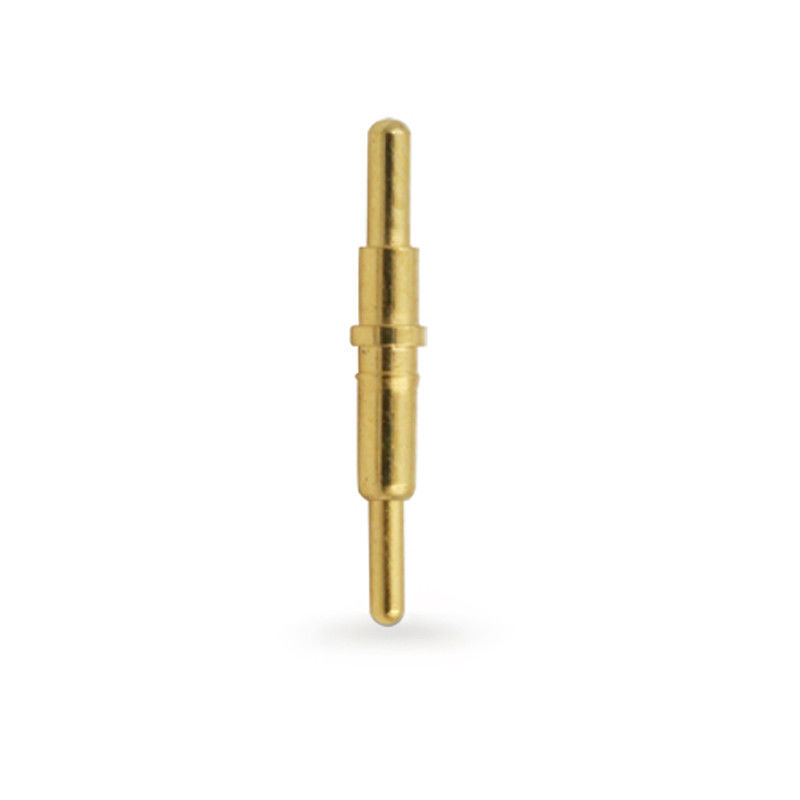

Bakır çift başlı yaylı yüklü bağlantı Pogo Pin Klem Uzak kumanda için.
UPE profesyonel POGO PIN özelleştirme hizmeti sunar, çeşitli şekillerde özel mevcuttur, küçük yapı. ve 15A-30A pogo pin ile özelleştirilmiş yüksek akım.Farklı ürünler ve pogo pin çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.
Pogo Pin, iki devre arasında geçici bir bağlantı kurmak için kullanılan bir elektrik bağlantısı türüdür.bir iletken yüzeye basıldığında sıkıştırılmasını ve güvenilir temasını sürdürmesini sağlar.
Pogo Pin Parametresi Listesi:
|
Adı
|
Lehimli bardaklı pogo iğnesi
|
|
Süpürge
|
Bakır C3604
|
|
Fıçı
|
Bakır C3604
|
|
Bahar
|
SUS304
|
|
Mekanik ömür
|
50000 döngü dakikası..
|
|
Temas direnci
|
50m Max (PIN).
|
|
Çalışma sıcaklığı
|
-40°C~+130°C24 saat içinde.
|
|
Satışa karşı direnç
|
260°C±5°C 20s±2s
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
Müşterilerin farklı gereksinimlerine göre, müşteriler için seçmek için 8 tür Dış Yapı POGO PIN'imiz var, standart POGO PIN için, UPE tasarlanmıştır. Ürünün toplam yüksekliği 2.8mm ~ 11'dir.0mm ((toplam yüksekliği DIP pogo iğnesinin kuyruğu uzunluğu dahil değildir).
TAşağıdaki 8 tür yapı sizin referansınız ve seçiminiz için:
SMT:İyi istikrar, Fıçı tabanı PCB tahtasında lehim kolay olan düz bir alt tasarımdır
DIP:Barrel'in kuyruğunda bir konumlandırma iğnesi vardır. PCB ile kaynak yaparken, hiçbir sapma meydana gelmez, iyi konumlandırma etkisi ve sağlam
kaynak.
Çift Başlı:Çift başlı Pogo pininin tasarımı, tasarımcılara iki yönlü tahtadan tahtaya daha fazla esneklik sağlar
Bağlantı için, çift başlı iğneyi kaynaklamak gerekmez.
Düz açı: Pogo Pin'in kuyruğu bükülmüştür, bu da tasarımcılara alan kullanımında daha fazla seçenek sunar. Kuyruğu telle de lehimlenebilir.
Soler Kupası:Kablo ürünü için uygundur, telle kaynaklanması kolaydır
Vuruş tipi:Özel özelliklere sahip ürünler müşterilerin farklı ihtiyaçlarını karşılayabilir ve ihtiyaçlarına göre özelleştirilebilir
Müşterilerden.
Tek parça yazıcıe:Büyük akımları geçirebilir, müşteri gereksinimlerine göre özelleştirilebilir ve farklı müşteri ihtiyaçlarını karşılayabilir.
Küresel top tipi:Yan kuvvet mevcuttur ve farklı müşteri ihtiyaçlarını karşılamak için müşteri gereksinimlerine göre özelleştirilebilir.
UPE Pogo Pin İç Yapı uygun bir uyum için müşteri gereksinimlerine göre
A. YapıAçıklama:Eğimli bükme için piston
Yapısalavantajları:Geleneksel kullanım, impedans istikrarı.uzun ömür
UygulamaYöntem:SMT ve DIP Düzenli kullanım
Yapı kullanımıönlemler:Sınır çalışma çarpısını geçemez
B. Yapı açıklaması:Dörülmüş için borucu
Yapısal avantajlar:
Sınırlı bir alanda, piston maksimum sıkıştırma yapabilir.
Uygulama yöntemi: SMT & DIP Düzenli kullanım
Yapıyı kullanma önlemleri:Sınır hızı ve aşırı akım kullanımı aşılmaz
C. YapıAçıklama:Düzlüklü sünger
Yapısalavantajları:A & B tabanlı uzay yapısı için dönüştürmek makine için kolaydır
UygulamaYöntem:SMT ve DIP Düzenli kullanım
Yapı kullanımıönlemler:Sınır hızı ve aşırı akım kullanımı aşılmaz
D. YapıAçıklama:İçeride varil eklendiyalıtım boncukları
Yapısalavantajları:Impedans daha kararlıdır, 10A'dan fazla akım kullanımı için uygundur
UygulamaYöntem:SMT ve DIP Düzenli kullanım
Yapı kullanımıönlemler:Sınırı geçemez.Çalışma çarpması
E. YapıAçıklama:Mühürün her iki tarafıSıkıştırılabilir.
Yapısalavantajları:Yapının alanını koruyun.Uzun mesafe, büyükSıkıştırma tahtasıKurul bağlantısı
UygulamaYöntem:Yataydan yatayına dokunma
Yapı kullanımıönlemler:Sınırı geçemez.Çalışma çarpması
F. YapıDönüşAçıklama:Dört parçalı kombinasyon
YapısalAvantajları: Yüksek basınç püresi, küçük piston eğimi, su geçirmez ve toz geçirmez. Çalışma ömrü nispeten daha uzundur. Aşırı basınç ürün arızasına neden olmaz.
UygulamaYöntem:Yüksek akım, yüksek performans, su geçirmez ve toz geçirmez
G. Yapı açıklaması:Aralıklı şaft sıkıştırması
Yapısalavantajları:Basit yapı, yüksek akım geçirebilir.
UygulamaYöntem:Yüksek akım kullanımı kaynak
Yapı kullanımıönlemler:Sınırlı çalışma çarpısını geçemez.
H. Yapı açıklaması:Top sıkıştırma teması
Yapısalavantajları:Basit yapı ve kolay işleme
UygulamaYöntem:Küçük çalışma çarpımı kullanımı
Yapı kullanımıönlemler:
Sınırlı çalışma çarpısını geçemez.
Ürün Kullanımı:
1) PCB kartı;
2) Dijital kamera/Tıbbi ürünler/Yazdırma kartuşları;
3) Golf kolu/ Elektrikli araçlar/ Telefon uygulamaları;
4) Kalp defibrillatörü / Araba şarj cihazı / Hava arıtıcı;
5) LED düz lambalar/LED flaş lambası/Tablet/Laptop/PC;
6) Güç bankası/ Dijital ürün/ Küçük ev elektrikli uygulamaları;
7)Şarj ürünleri/Sinyal iletim ürünleri vb.
Müşteriler neden UPE'yi seçer?
1.Kustomlaştırma ve Esneklik
2Hızlı Örnekleme = Daha Hızlı Pazarlama Zamanı
3.Her bir bağlantı titiz kalite kontrollerinden geçiyor ((Gelen Malzeme Denetimi,Süreç içi kalite kontrolleri,Yüzde yüz son test.İzlenebilirlik ve Uyum)
4Müşteri odaklı QC Esnekliği
5. Gerçek Zamanlı QC İşbirliği
Bahar yüklü Pogo Pin Bağlantısı parametre performansı
|
Parçaların adı
|
Parametre performans tablosu
|
|
Fıçı Materia
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
|
|
Plüsen malzemesi
|
Bakır
|
Berilyum bakır
|
Fosfor Bronz
|
Paslanmaz çelik
|
|
Bahar seçenekleri
|
Stainle
|
Müzik tel
|
|
|
|
Plaklama gereksinimleri
|
Altın-Au
|
Gümüş-Ag
|
Palladium Nikel
(Pd-Ni)
|
|
|
Rütbeli Akım
|
1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
|
|
Adlık Voltaj
|
DC 12V 24V
|
|
Temas direnci
|
30mΩ 50mΩ en fazla.
|
|
Yaşam testi
|
50Min. 1000.000 döngü Maks.
|
|
Geri akış sıcaklığı.
|
265°, 4~5 saniye
|
|
POGO PIN Güvenilirlik Testi
|
|
Tutma gücü
|
Saatte 500±50'lik nominal bisiklet sürüşünde,50En az 1000 döngü
|
|
Nemlilik
|
EIA-364-31,Deney yöntemi II, Şart A Denek, bağlayıcıları göreceli nem ile eşleştirir% 90 ila % 95 RH ve 40 sıcaklık°C ± 2°C nispi nem 96 ho- Evet.
|
|
Lehimleme Isı Direnci
|
EIA-364-56,5 numaralı prosedür, seviye 2 265°C+10/-0°C30 ila 35 saniye.
|
|
Tuz püskürtmesi
|
EIA-364-26,Deney koşulları B Deneklerin %5±1 tuz çözeltisine eşleştirdiği konektörler
konsantrasyon, 35+1°C/-2°C 48 saat boyunca.
|
|
Yay kuvveti testi
|
Normal Güç Deneme Prosedürü, çalışma yüksekliğinde 100g±20g
|
|
Sıcaklık ömrü
|
EIA-364-17,Test yöntemi A,short 4,Test zaman şartı A Denek çiftleşmiş
85'e bağlayıcılar°C± 2°C 96 saat boyunca.
|
|
Solderability (Saldırılabilirlik)
|
EIA-364-52 265±5'e batır°C, 60/40±5% Sn/pb 4,0 ~ 5,0 saniye için lehim
|
|
Temas direnci
|
EIA-364-23 En fazla 100 mA test akımı ile temas direncini ölçünve en fazla 20 mV voltaj
|
TeSıkıştırma ekipmanları:
Bağımsız bir laboratuvarımız var ve ilgili deney ekipmanlarıyla donatılmışız.
Ekleme kuvveti test makinesi,İki boyutlu projektör,Kalınlık ölçer,Otomatik denetim makinesi,İzolasyon Direnci Denetleyici
Metallografik örnek cilalama makinesi,Tuz püskürtücüsü,Mevcut sıcaklık artışı test edici,Yük atışı eğrisi aygıtı,Otomatik denetim makinesi,ROHS testi,Kabartma testi,Elastik impedans test edici,Yaşam testi, vb.
UPE Şirketinin Rekabetçi Avantajları:
1Yüksek Teknoloji Üretimi
Üstün ürün kalitesi için gelişmiş üretim teknikleri kullanıyor.
2Sistematik Yönetim Sistemi
Hızlandırılmış süreçler üretimdeki verimliliği ve tutarlılığı sağlar.
3ISO 9001 Sertifikası
Uluslararası kalite yönetimi standartlarına bağlı olduğunu gösterir.
4RoHS uyumluluğu
Tüm ürünler, çevresel ve güvenlik standartlarını sağlayan Tehlikeli Maddelerin Sınırlanması (RoHS) düzenlemelerine uymaktadır.
5Kısa Gelişim Zamanı
Daha hızlı prototipleme ve üretim döngüleri, piyasaya daha hızlı ulaşmayı mümkün kılar.
6Rekabetçi Fiyatlar ve Sabit Kalite
Güvenilirliği tehlikeye atmadan maliyetli çözümler.
Ödeme yöntemi:
T/T (Bank Transfer),PayPal,OCBC Bankası
Tavsiye:
Örnekler için PayPal kullanın (daha güvenli).
Toplu siparişler için T/T kullanın (daha düşük ücretler).
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
Paketleme ve nakliye
