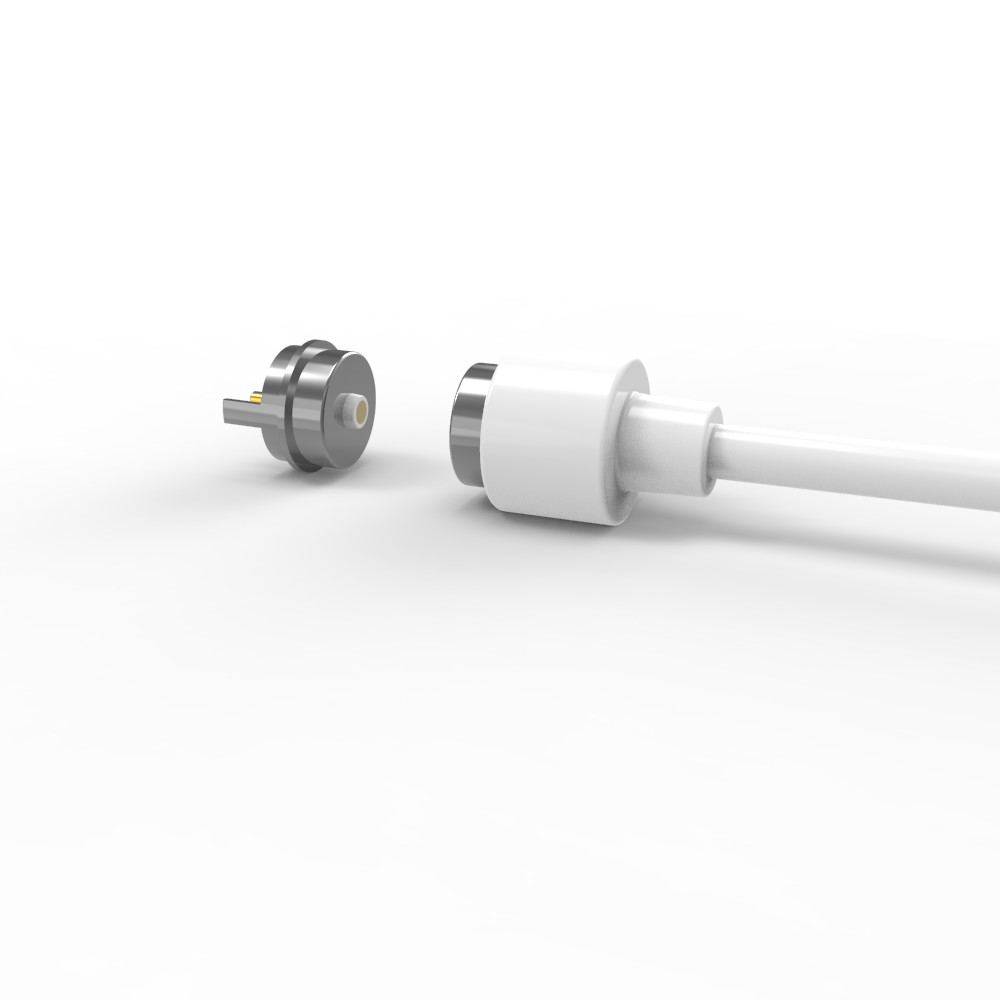

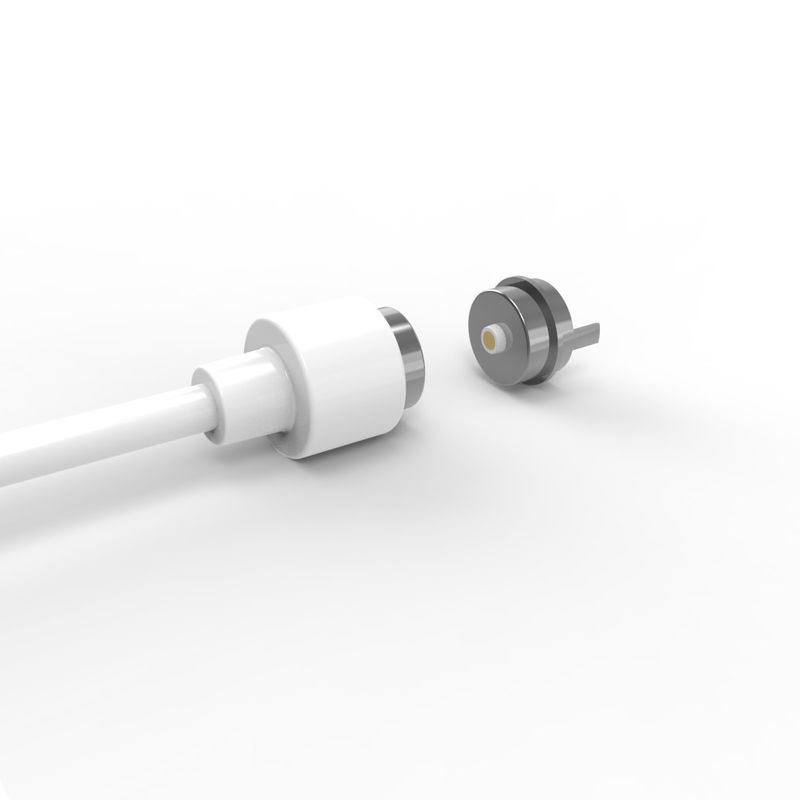

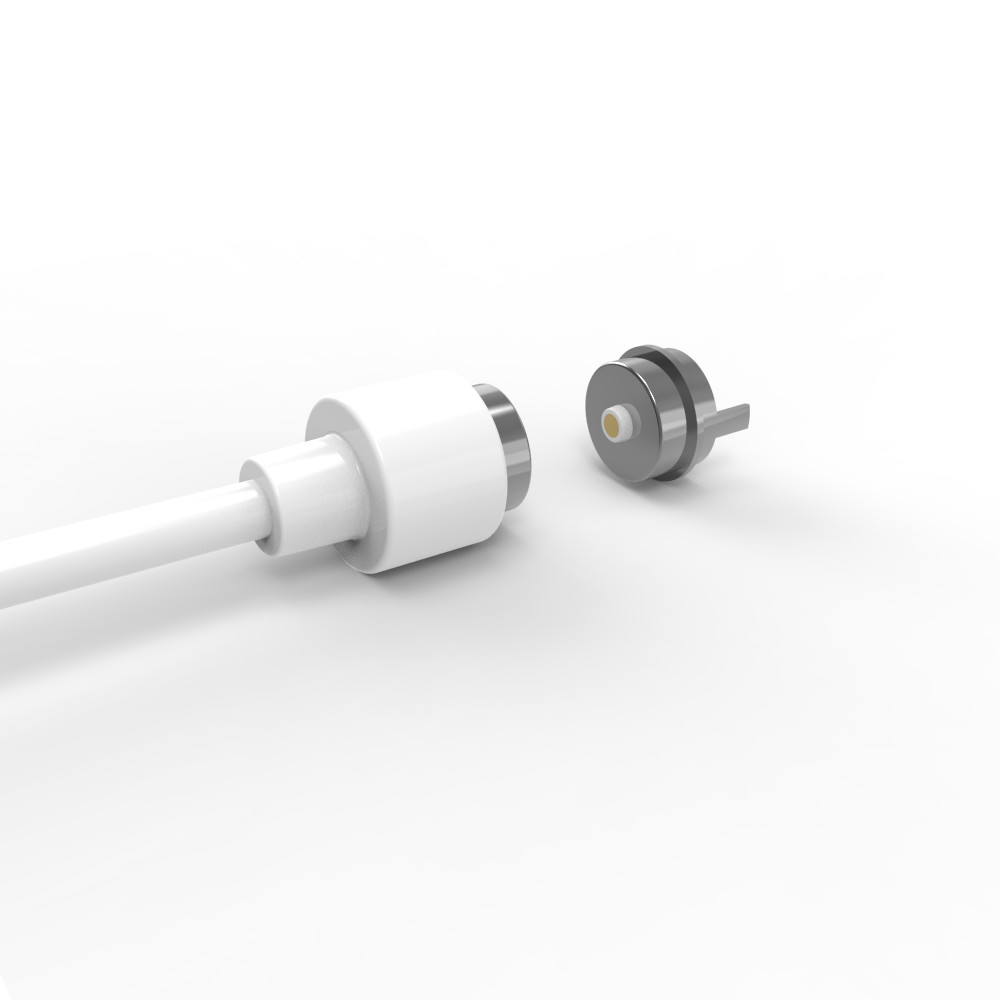

6.0mm 2 pimli manyetik şarj usb kablo konnektörü, beyaz TPE kablo ile

6Beyaz TPE kablosu ile.0mm 2 pinlik manyetik şarj USB kablosu konektörü.

UPE, profesyonel manyetik konektör ve manyetik kablo konektör üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var.Farklı manyetik pogo pin konektör ürünleri ve çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.

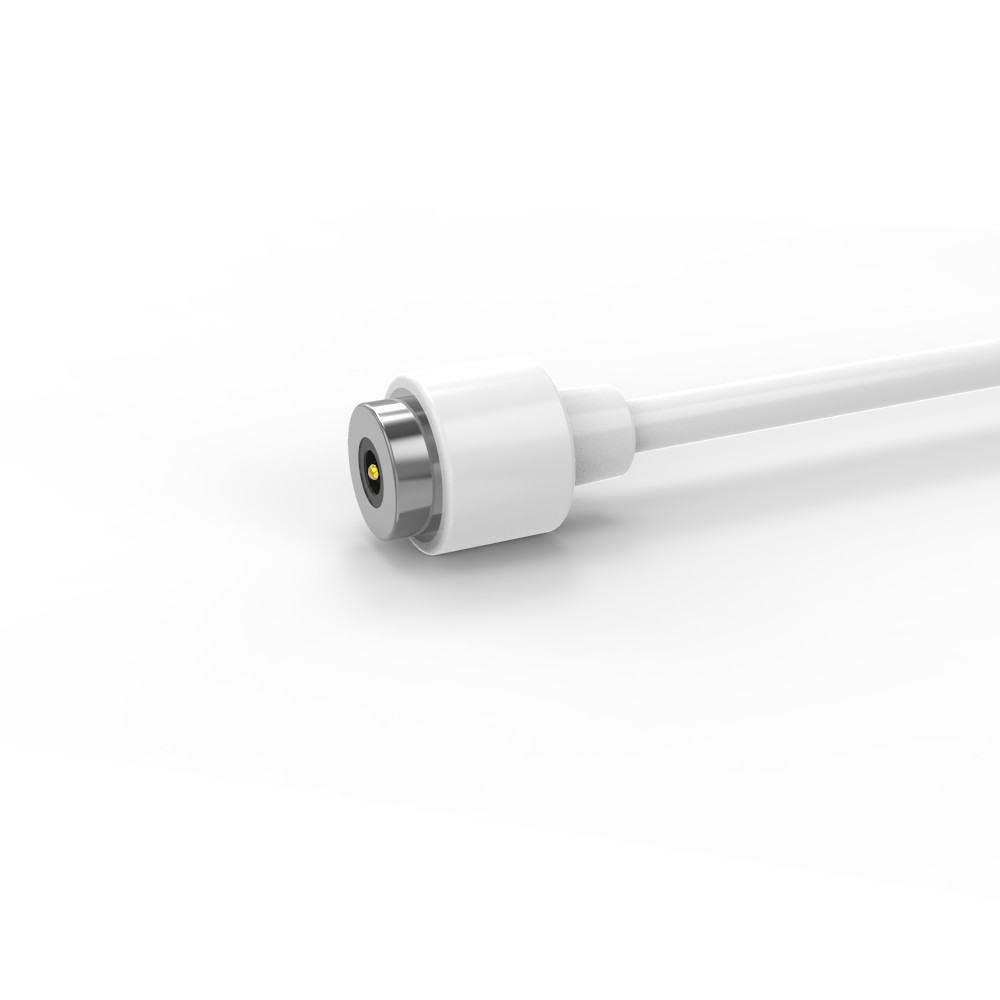

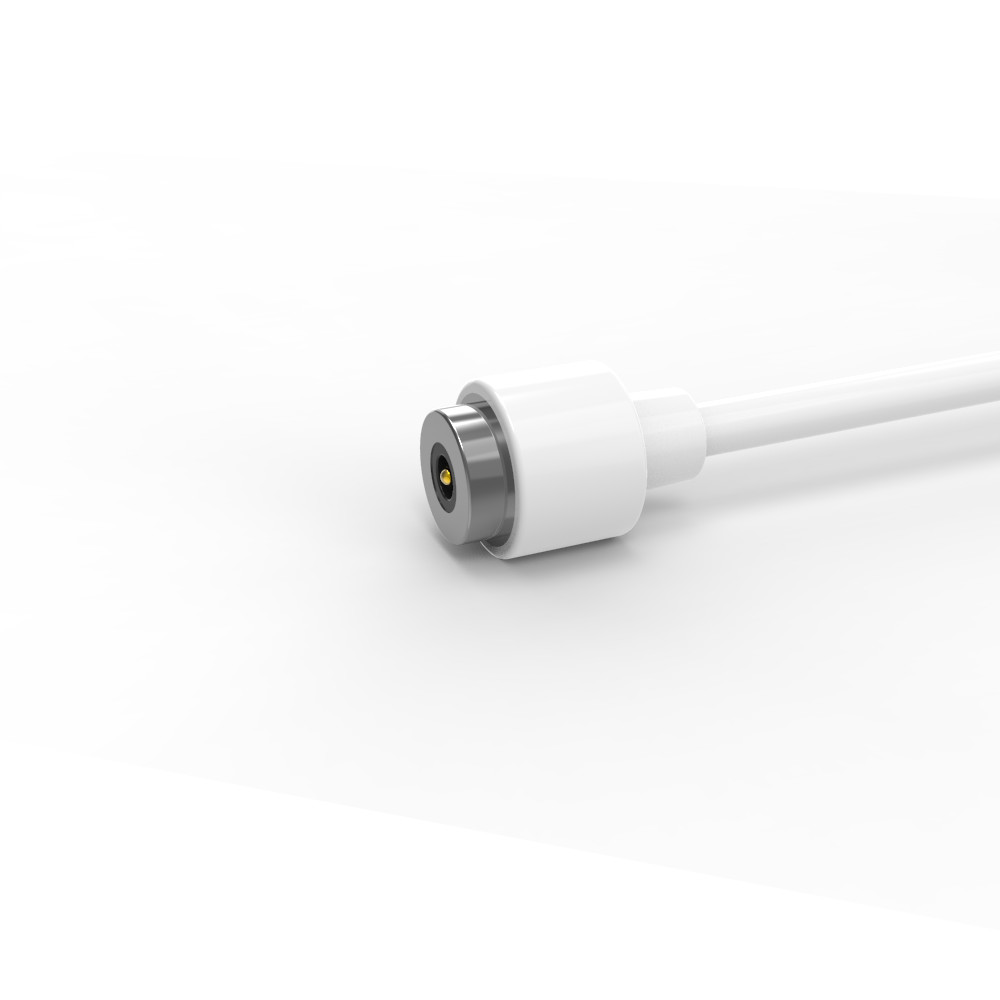

Erkek manyetik kablo bağlantısı:

1Malzemeler ve İnşaat (Premium & Durable):

Pogo Pins: Yüksek kaliteli kaplama (60 ~ 100μ "Ni 5μ" Au altında) ile bakır çekirdeği, üstün korozyon direnci, düşük temas direnci ve uzun vadeli güvenilirliği sağlar.

Ev: Beyaz LCP+30%GF UL94 V-0

Mıknatıs: NdFeB N52 (Ni kaplama)

Kablo ve Ceketler:

Kablo: OD 2.5mm, 2 çekirdekli (43x0.08mm konserve bakır iplikler).

Bağlantı ve Tel Ceketleri: Beyaz TPE 90A Eğimli, aşınmaya dayanıklı ve estetik olarak tutarlı.

2Mekanik Performans (Dikkatli Mühendislik):

Bahar Gücü: 50g ± 10g @ 0.40mm çalışma darbe

Çarpım: Tam yol 0.60mm (işçili çarpım 0.40mm).

Yaşam süresi: 10.000'den fazla döngü Yüksek frekans için sağlam tasarım

3Elektriksel Güvenilirlik (Tested & Certified):

Değerlendirme: 12V / 2A düşük güç veri/güç aktarımı için uygundur (örneğin giyilebilir cihazlar, IoT cihazları).

Bağlantı Direnci: Pin başına ≤50mΩ (minimal gerilim düşüşünü sağlamak).

Test: %100 açık/kısa devre test + 48H tuz püskürtmesi (korrozyona direnç doğrulama).

Uyum: ROHS/REACH ¢ Küresel piyasalar için çevre açısından güvenli.

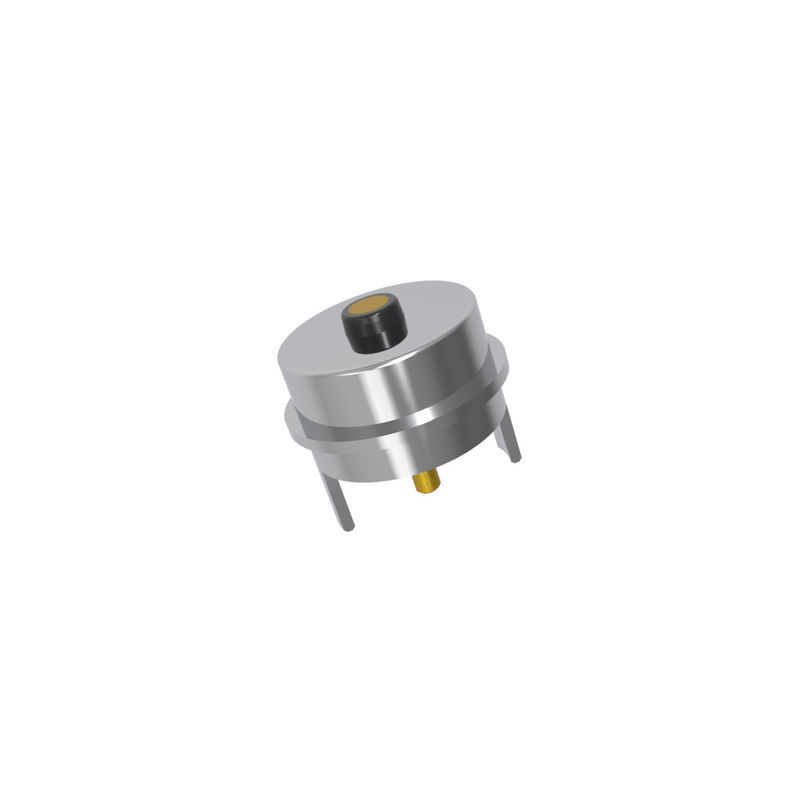

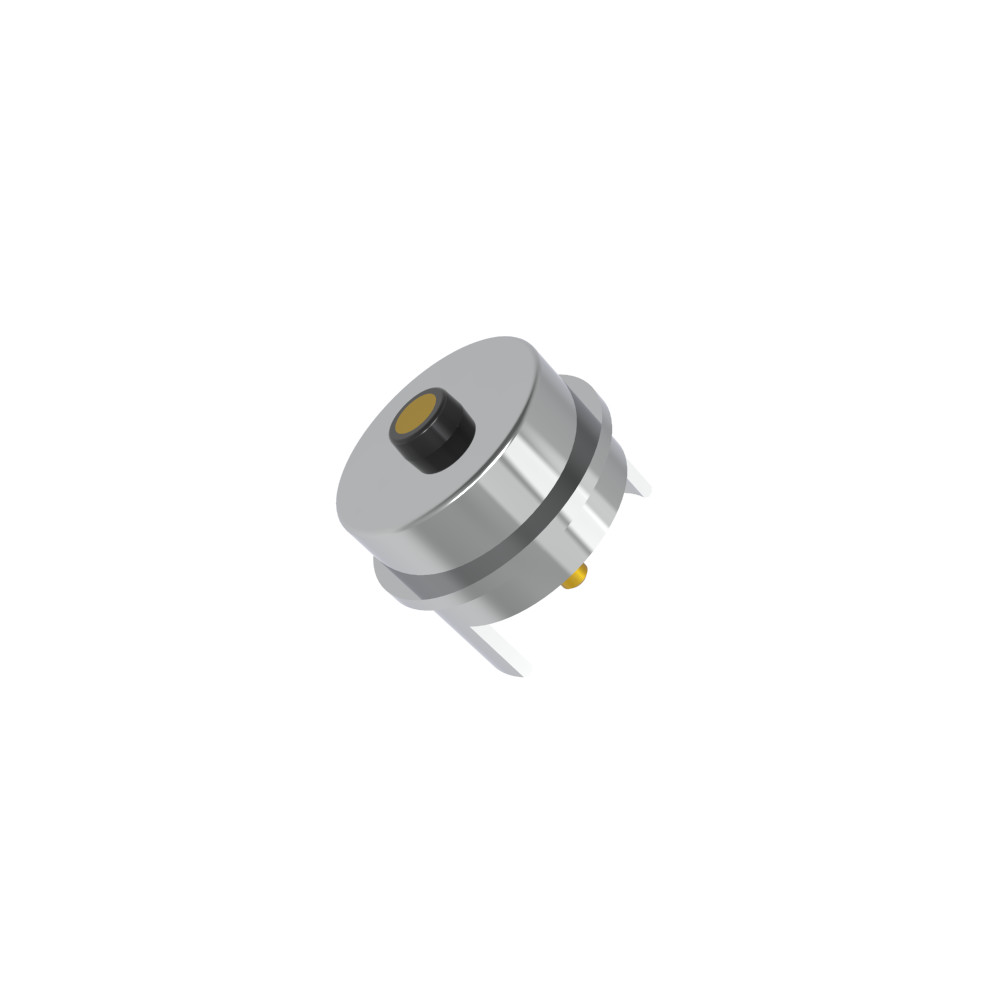

Dişi manyetik bağlantı:

Malzemeler:
PIN: Kurşunsuz C6801, 60~100U'nin üzerinde 5U' Min Au'yu kaplamaktadır;
Ev: Beyaz LCP+30%GF UL94 V-0
Shel1: Kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
... Elektrik:
Voltaj: 12 V.
Akım:3.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.

Ürün uygulaması tanımı (aşağıdakilerle sınırlı değil):
1.Plug-in kaynak PCB kartı;
2. Kaynaktan sonra kabloları şekillendirmek ve kapsulamak;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding enjeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

Dairesel 2Pin manyetik kablo bağlantıları parametre:

Çember 2Pin Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;

●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;

● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

Ürün uygulaması:

1.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı

2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları

3Havacılık, havacılık elektronik, askeri iletişim.

4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Neden bizi seçtin?

1Profesyonel özelleştirme hizmeti.

2Hızlı örnek üretim kapasitesi

3- Sıkı kalite kontrol sistemi

4İthalatlı bileşenlerle işleme

5Yüksek hassasiyetli test ekipmanları

6Makul maliyet kontrol prosedürleri

7Ürün çevresel standartları

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için
* İhtiyaçlarınızı belirleyin ((Konnektör Türü, Gerekli miktar,Özelleştirilmiş gereksinimler,Teknik özellikler)

* Fiyat ve şartları müzakere edin (toplu indirimler uygulanabilir).

* Sipariş ayrıntılarını onaylayın (konektör tipi, miktar, özelleştirme).

*Ödeme yapın (PayPal, banka havalesi veya diğer güvenli yöntemler yoluyla).

* Nakliye ve Kalite Kontrolü
Kargoyu izleyin.

* Kalitesini sağlamak için ürünleri geldiğinde kontrol edin.

Ödeme süresi:T/T,%50 Depozito,%50 bakiye

Ödeme yöntemi:T/T,PayPal,OCBC

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
