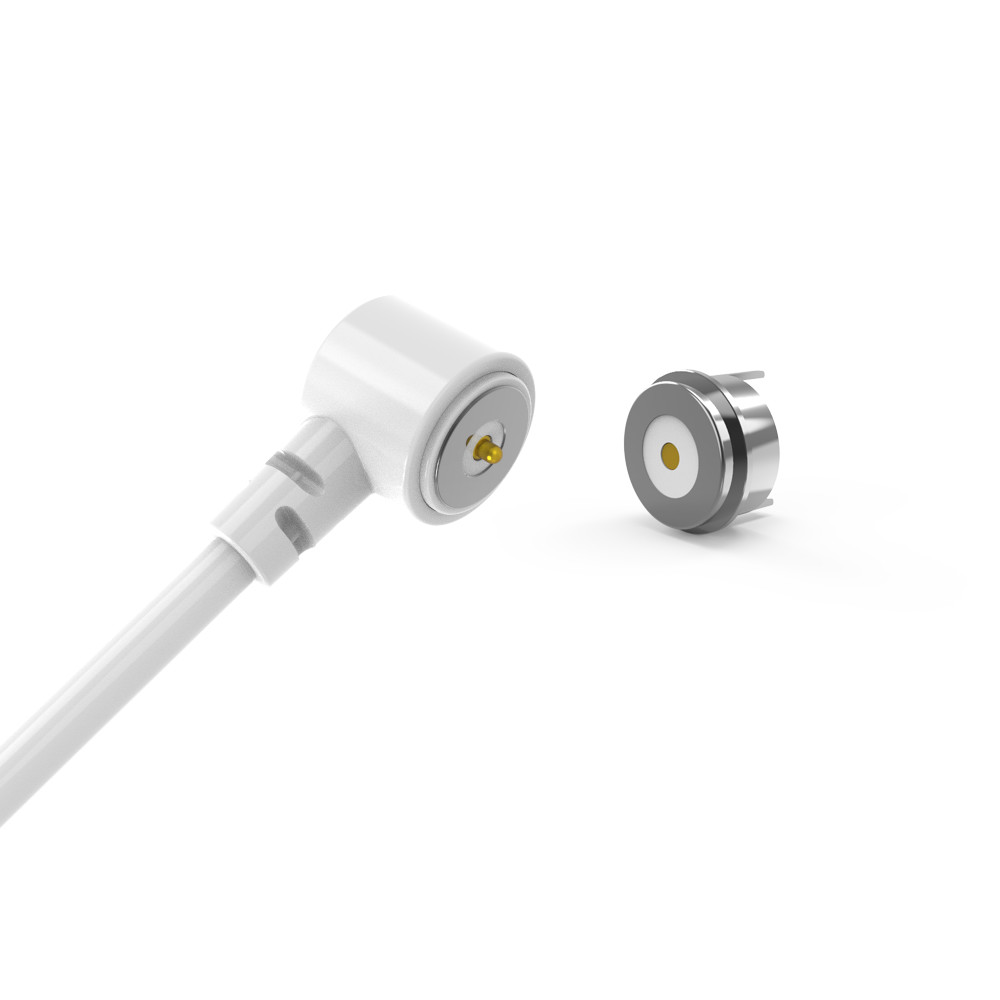

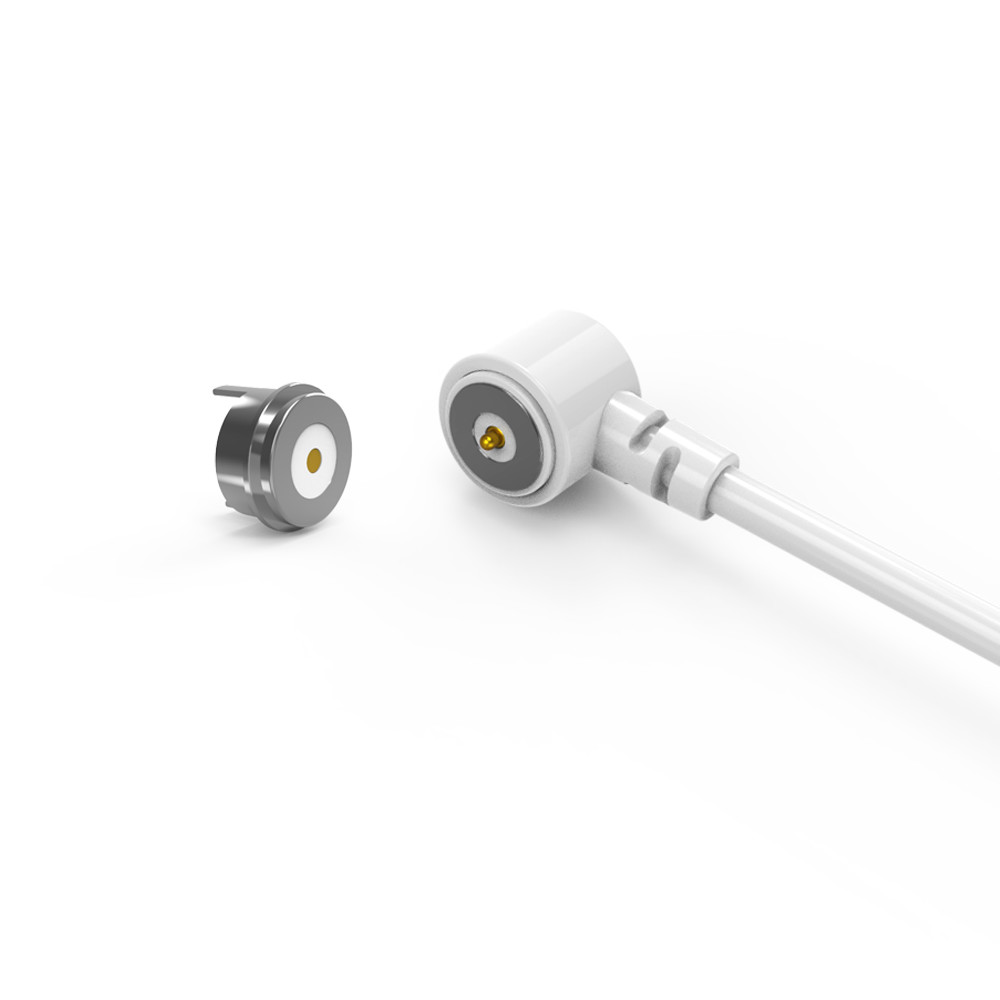

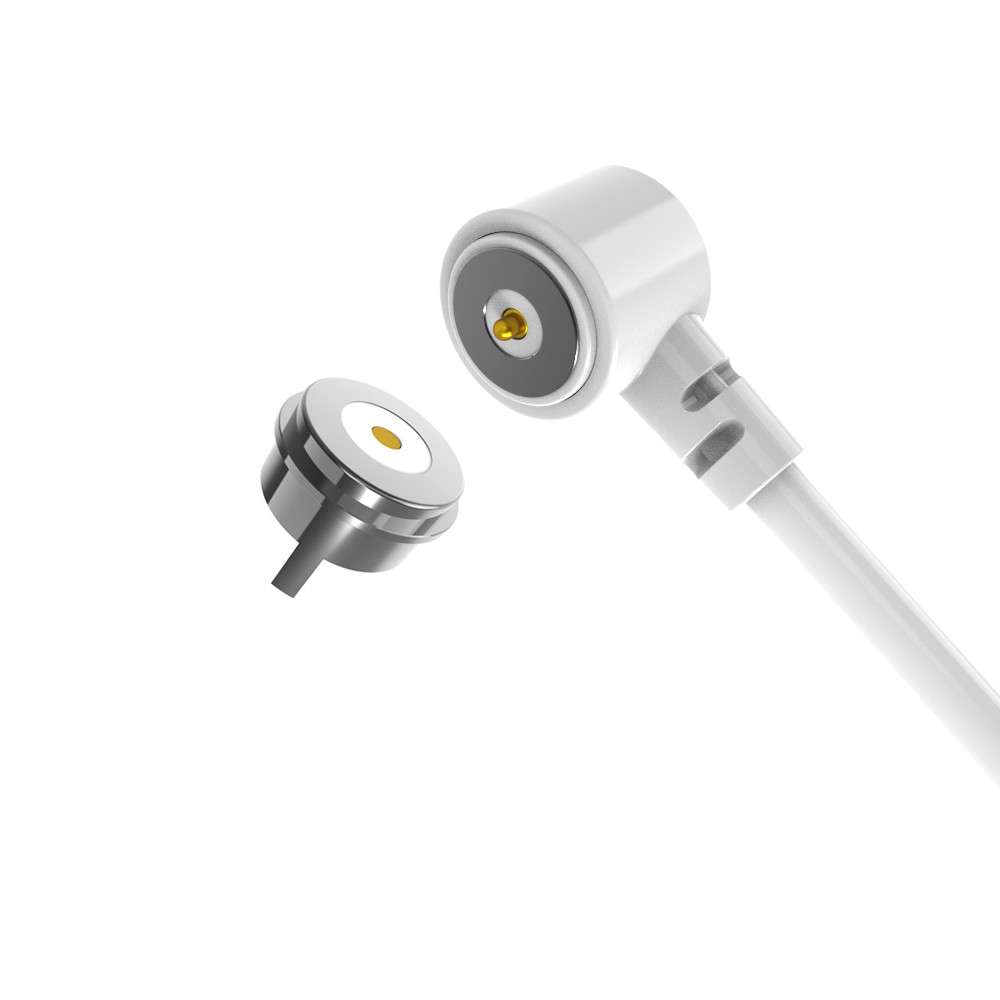

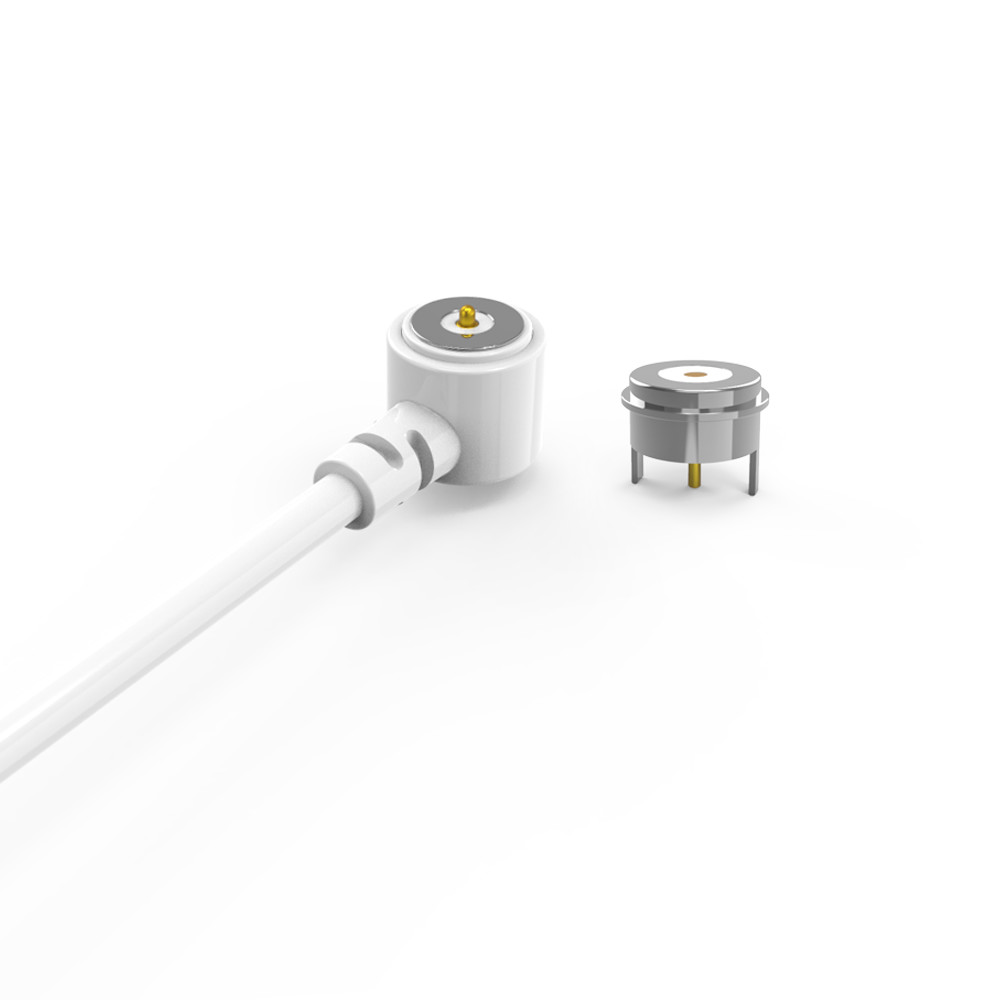

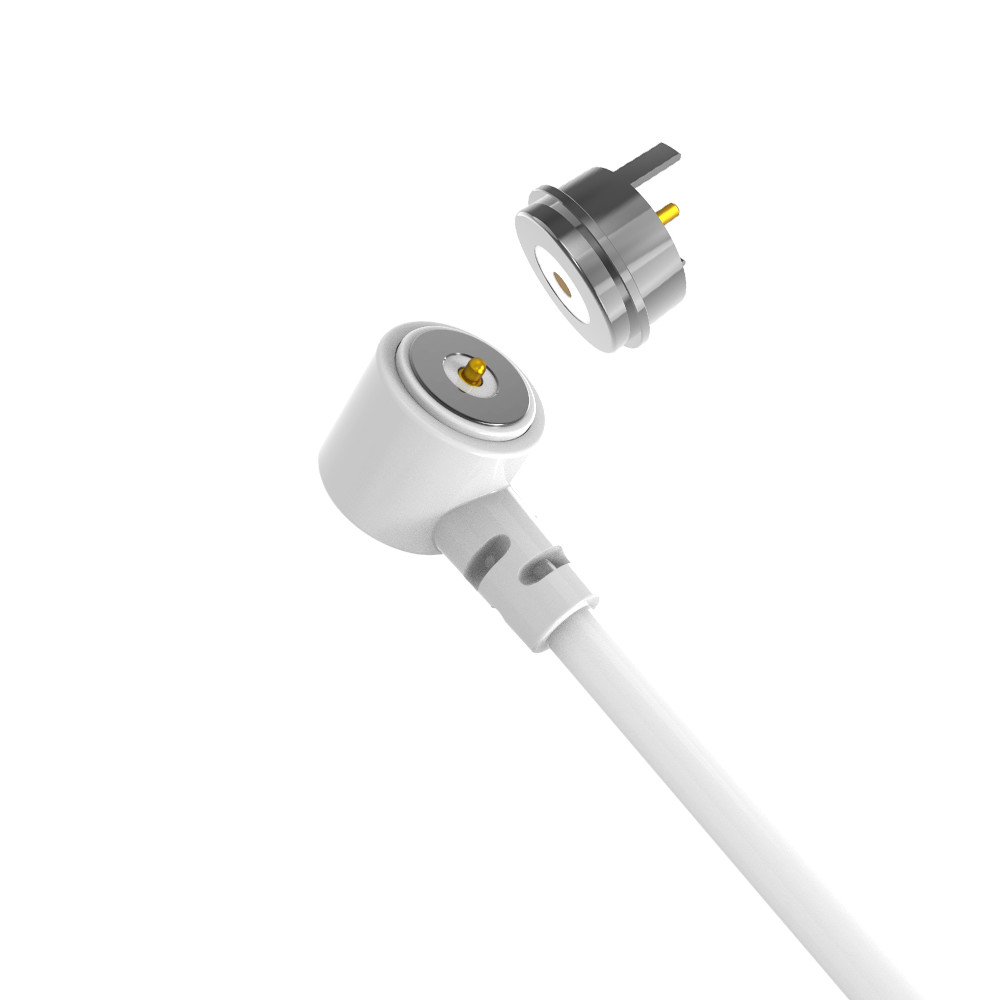

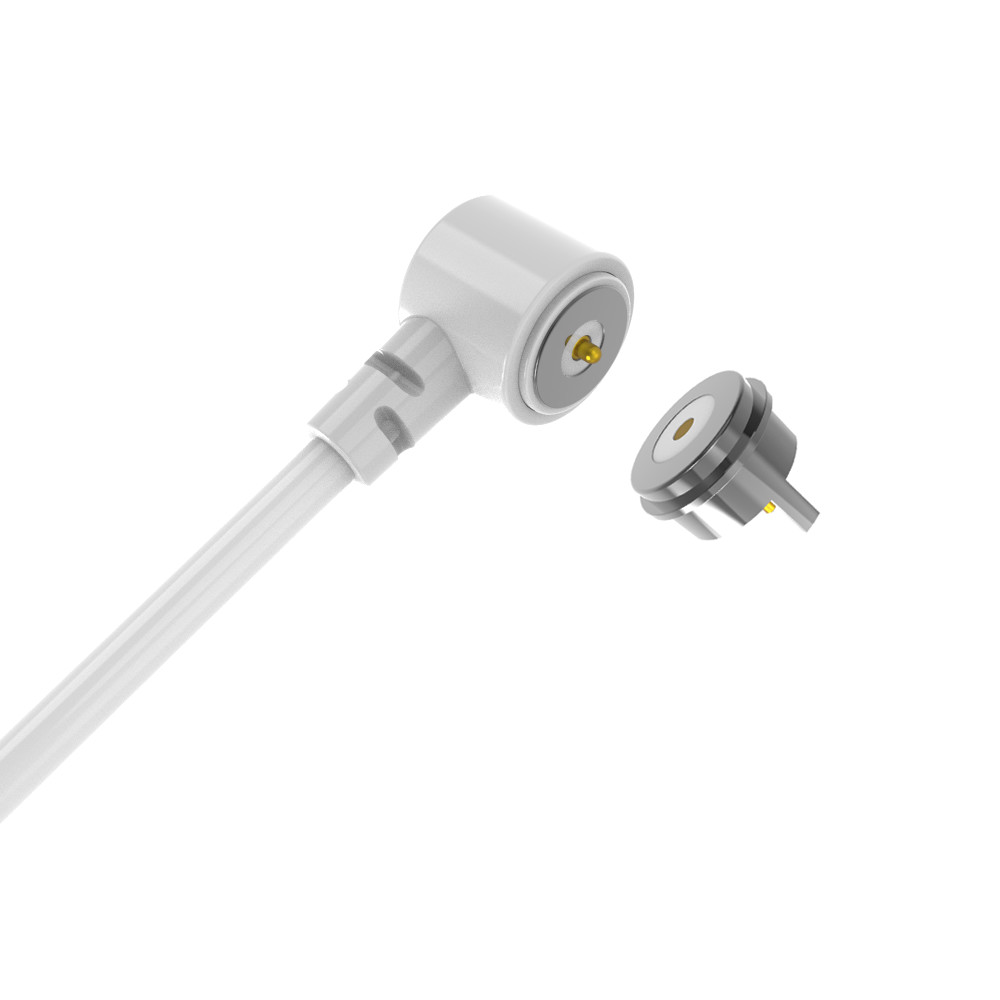

- Evet.8.0MM Beyaz TPE Kablosu Manyetik USB Kablo Bağlantısı 48H Tuz püskürtme testi

Dia.8.0MM Beyaz TPE Kablo Manyetik USB Kablo Konnektörü 48H Tuz Püskürtme Testi.

UPE, profesyonel manyetik konnektör ve manyetik kablo konnektörü üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konnektör özelleştirme hizmeti sunmak için kendi profesyonel tasarımcılarımız var. Farklı müşteri ihtiyaçlarına göre farklı manyetik pogo pin konnektör ürünleri ve çözümleri tasarlanabilir.

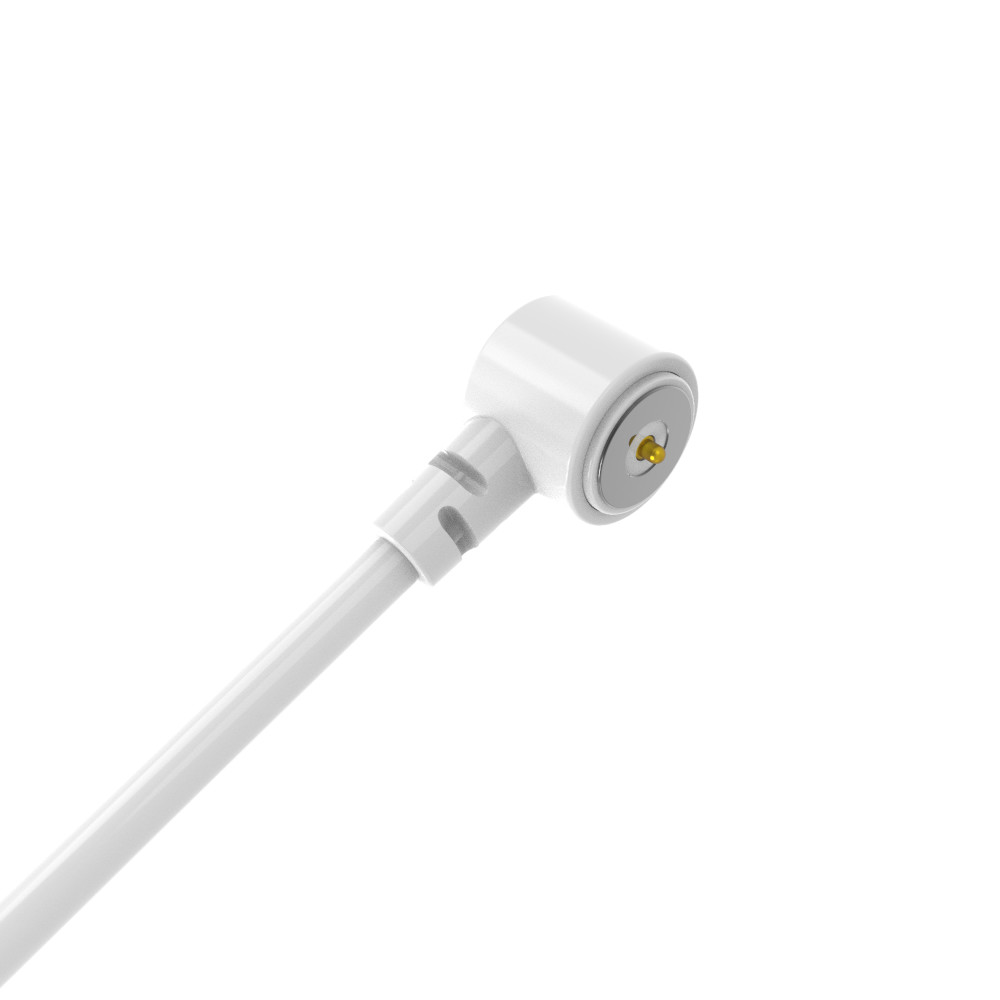

Erkek manyetik kablo konnektörü:

1. Malzemeler ve Yapı (Premium ve Dayanıklı):

Pogo Pinler: Yüksek kaliteli kaplamalı pirinç çekirdek (60~100µ" Ni altında 5µ" Au), üstün korozyon direnci, düşük temas direnci ve uzun süreli güvenilirlik sağlar.

Gövde: Beyaz LCP+%30GF UL94 V-0

Mıknatıs: NdFeB N52 (Nikel kaplı) – Korozyon koruması ile güvenli bağlantı için endüstri lideri manyetik güç (N52 sınıfı).

Kablo ve Kılıflar:

Kablo: OD 3.0mm, 2 damarlı (43x0.08mm kalaylı bakır teller).

Konnektör ve Tel Kılıfları: Beyaz TPE 90A – Esnek, aşınmaya dayanıklı ve estetik olarak tutarlı.

2. Mekanik Performans (Hassas Mühendislik):

Yay Kuvveti: 1.0mm çalışma strokunda 60g ±10g – Kararlı temas basıncı ve kolay bağlantı için optimize edilmiştir.

Strok: Tam hareket 1.2mm (çalışma stroku 1.0mm).

Ömür: 10.000+ döngü – Yüksek frekans için sağlam tasarım

3. Elektriksel Güvenilirlik (Test Edilmiş ve Sertifikalı):

Değerlendirme: 12V / 2A – Düşük güçlü veri/güç iletimi için uygundur (örneğin, giyilebilir cihazlar, IoT cihazları).

Temas Direnci: Pin başına ≤50mΩ (minimum voltaj düşüşü sağlar).

Test: %100 açık/kısa devre testi + 48H tuz püskürtme (korozyon direncini doğrular).

Uygunluk: ROHS/REACH – Küresel pazarlar için çevre dostu.

Dişi manyetik konnektör:

Temel Bileşenler ve Malzemeler:

1.Pinler (Elektriksel Temaslar):

.Temel Malzeme: Kurşunsuz Pirinç Alaşımı C6801 (Standart pirinçten daha yüksek bakır içeriği, daha iyi iletkenlik ve korozyon direnci sunar).

.Kaplama: Erkek ile aynı - Min 5µ" Altın (Au) üzeri 60-100µ" Nikel (Ni). Mükemmel korozyon direnci ve düşük temas direnci sağlar.

2.Gövde (Ana Plastik Gövde):

.Malzeme: Beyaz LCP+%30GF UL94 V-0

3.Kabuk (Harici Metal Yapı):

.Malzeme: Kurşunsuz Pirinç Alaşımı C6801.

.Kaplama: Nikel (Ni). Korozyon koruması ve tutarlı bir yüzey sağlar. Bu, erkek konnektöre göre önemli bir yapısal farklılıktır.

3.Mıknatıs:

.Tip: Erkek ile aynı - NdFeB N52 (En güçlü ortak sınıf).

.Kaplama: Nikel (Ni). Mıknatıs korozyon koruması için önemlidir.

Elektriksel Özellikler:

1.Çalışma Gerilimi: 12V DC (Erkek ile aynı).

2.Çalışma Akımı: 5.0A (Kritik Fark - Erkeğin 2A değerinden daha yüksek).

3.Temas Direnci: Pin başına Maksimum 50mΩ (Erkek ile aynı özellik).

4.Test: %100 Açık ve Kısa Devre Testi (Standart kalite kontrol).

Uygunluk ve Güvenilirlik:

Çevresel Uygunluk: Açıkça RoHS ve REACH uyumlu.

Korozyon Direnci (Tuz Püskürtme Testi): 48 Saat (Erkek ile aynı, kaplama/malzemeler için iyi çevresel dayanıklılığı gösterir

Ürün uygulaması açıklaması (aşağıdakilerle sınırlı değildir):

Bu dişi konnektör, son ürünlere çok yönlü entegrasyon için tasarlanmıştır:

1.Takılabilir Lehimleme PCB Kartı: Doğrudan delikten veya potansiyel olarak yüzeye montaj lehimleme için bir PCB üzerine tasarlanmıştır. Kabuk muhtemelen lehim tırnaklarına/pinlere sahiptir.

2.Tellerin Lehimlenmesinden Sonra Şekillendirme ve Kapsülleme: Önce tellerin takılmasıyla monte edilebilir, ardından gerilme rahatlaması ve sızdırmazlık için kalıplanabilir/kapsüllenir.

3.PCB'ye Transfer Terminali Ekleme: Konnektörün, daha sonra ana PCB'ye bağlanan bir ara PCB "transfer terminaline" monte edilebileceğini gösterir (modülerlik veya hizalama için kullanışlıdır).

4.Gömülebilir Kalıp için Kalıplama Enjeksiyonu: Ekleme kalıplama yoluyla bir ürünün plastik gövdesine güvenli bir şekilde entegre edilmek üzere tasarlanmıştır. HTN gövde ve metal kabuk, sağlam sabitleme noktaları sağlar.

5.Doğrudan Bağlı Teller: Teller, mutlaka önce bir PCB üzerinde olmak zorunda kalmadan doğrudan konnektör pinlerine sonlandırılabilir (örneğin, lehimleme, sıkıştırma).

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin  Kablo Konnektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

Önerilenpcb düzeni

Manyetik Konnektörün Avantajları:

●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirilmiş tasarımı;

●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Ömür: 100.000-200.000 döngüye kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

●Manyetik konnektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devre önleyici yapı tasarımı ve hatasız;

●Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 işlevini Video ve Ses sinyali iletiminin yerini alabilir

Ürün uygulamaları:

Neden bizi seçmelisiniz?

1. Profesyonel özelleştirme hizmeti

2. Hızlı numune üretim yeteneği

3. Sıkı kalite kontrol sistemi

4. İthal bileşenlerle işleme

5. Yüksek hassasiyetli test ekipmanı

6. Makul maliyet kontrol prosedürleri

7. Ürün çevresel standartları

Manyetik kablo konnektörü siparişi nasıl verilir

Adım 1: Gereksinimlerinizi Gönderin
Bu temel ayrıntıları sağlayın:

✅Konnektör Tipi: örneğin, Yalnızca Şarj, Veri+Güç (USB-C/HDMI), Pogo Pin, Hibrit

✅Miktar: Tahmini yıllık hacim (örneğin, 50K adet/yıl)

✅Özelleştirme İhtiyaçları:
.Şekil/boyut (örneğin, dairesel Ø5mm, dik açılı)
.Akım değeri (örneğin, 8A hızlı şarj)

.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal türü (örneğin, USB 2.0 + 12V güç)
Estetik (renk, marka, yüzey kaplaması)

✅Teknik Özellikler: Çalışma gerilimi, eşleşme döngüleri, çalışma sıcaklığı aralığı

Adım 2: Teklif ve Anlaşma
UPE sağlar:
.Birim fiyatlandırması (5K+ siparişler için hacim indirimleri)
.Teslim süresi (prototip oluşturma + seri üretim)
.Ödeme koşulları (örneğin, %50 depozito, %50 sevkiyat öncesi)

Sonuçlandır: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi Onaylayın ve Ödeme Yapın
Bir PO veya resmi sipariş sözleşmesi imzalayın

Güvenli bir şekilde ödeme yapın:
.Banka Havalesi (SWIFT/TT)
.PayPal
.Akreditif (toplu siparişler için)

Adım 4: Üretim ve Nakliye
✅Prototip Oluşturma: 5-7 gün (seri üretimden önce numune onayı)

✅Seri Üretim: 15-20 gün (esnek ölçeklendirme)

Nakliye:
.EXW
.İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)

Adım 5: Kalite Güvencesi
✅Sevkiyat öncesi: UPE, QC raporları sağlar (IP testi, süreklilik kontrolleri)

✅Teslimat sonrası: Şunları inceleyin:
.Boyutsal doğruluk
.Sinyal/güç performansı
.Yüzey tutarlılığı
