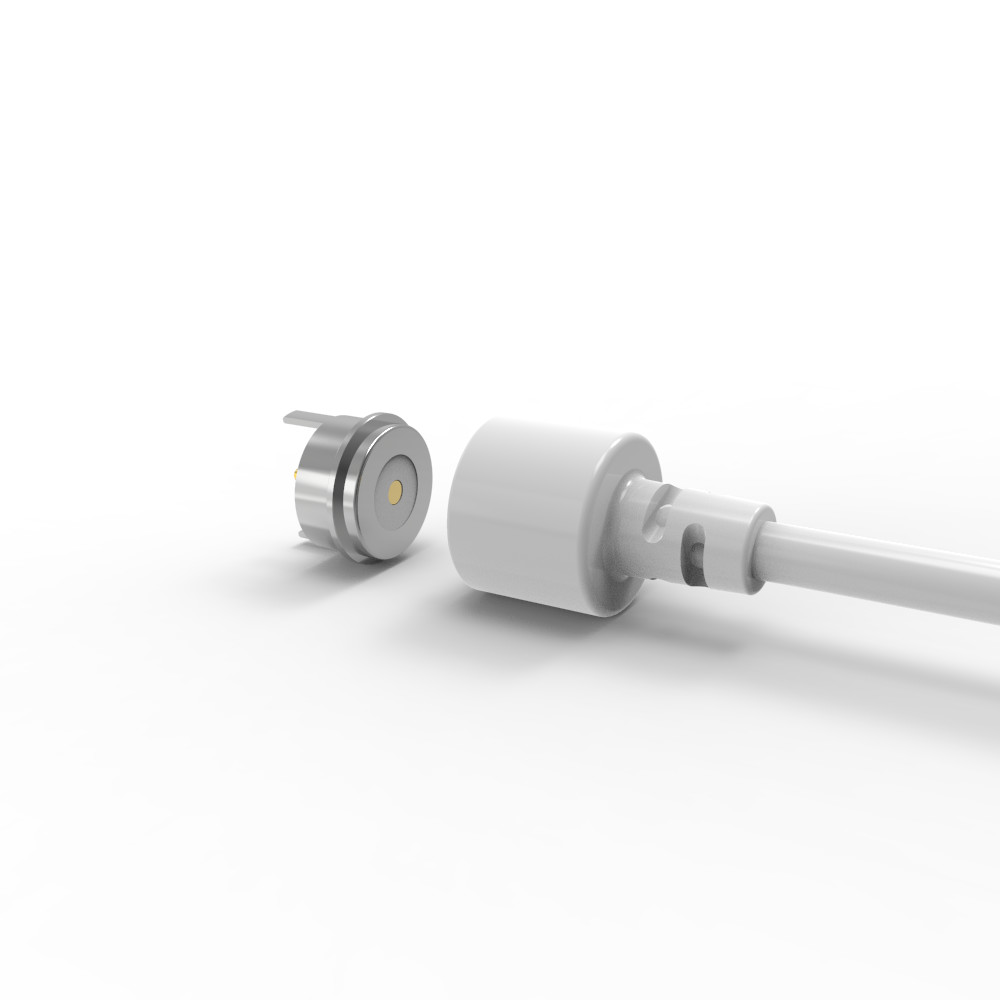

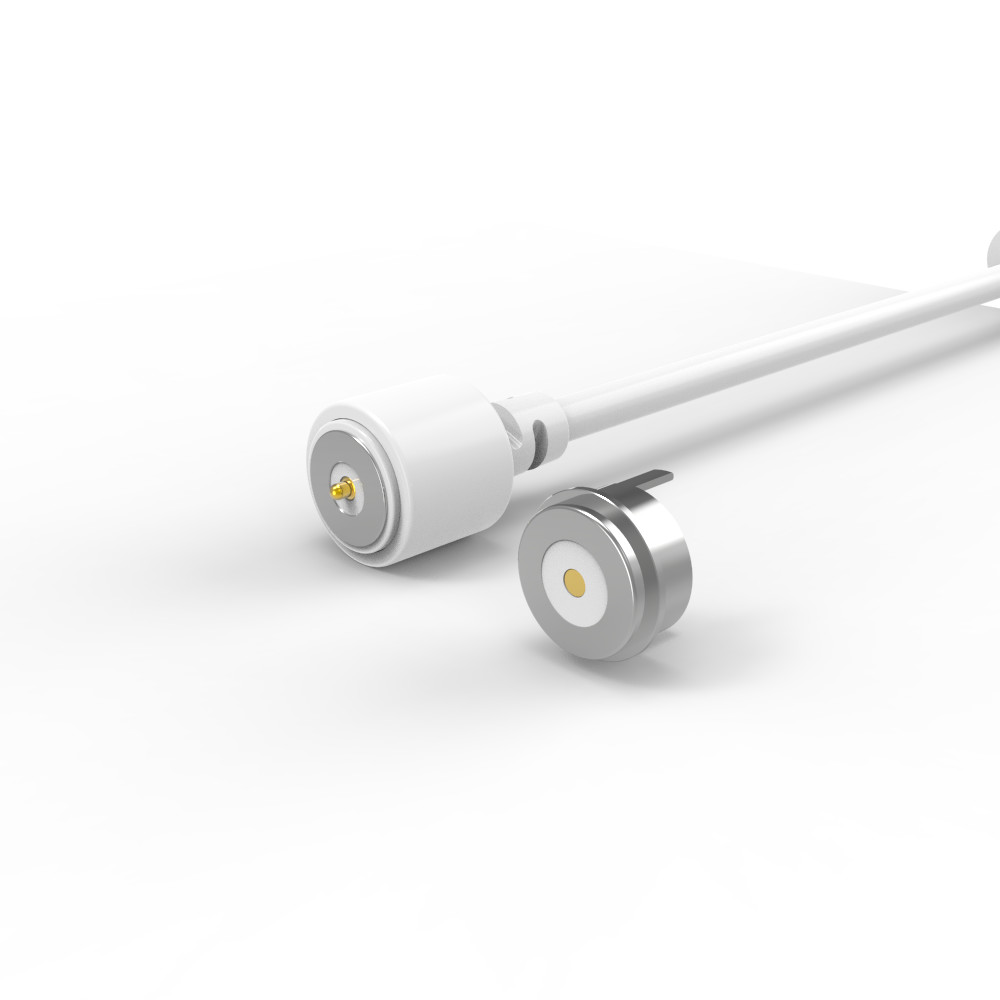

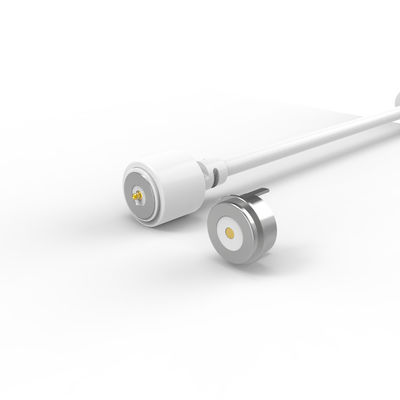

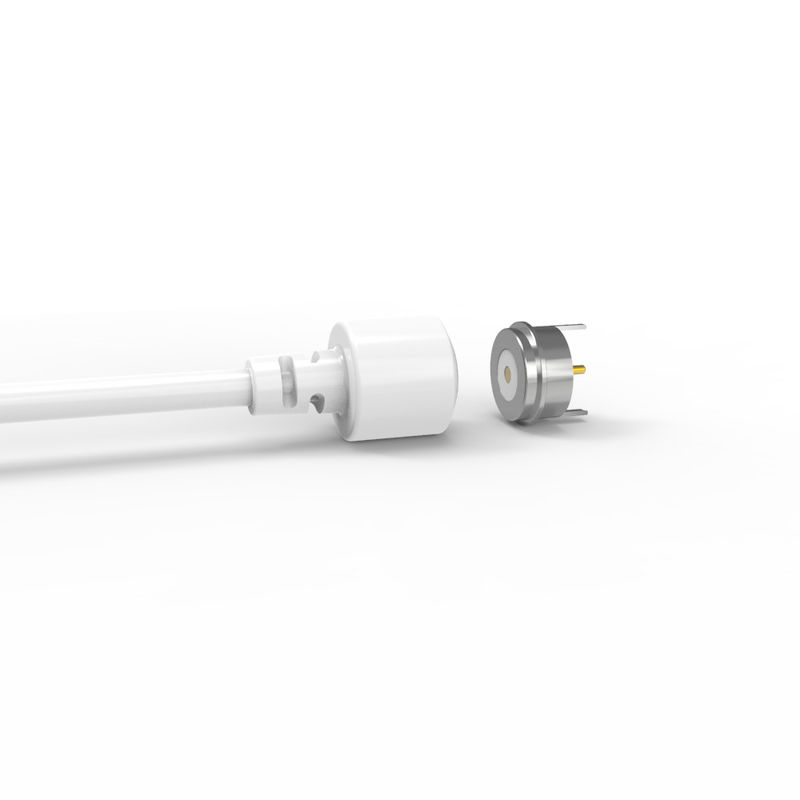

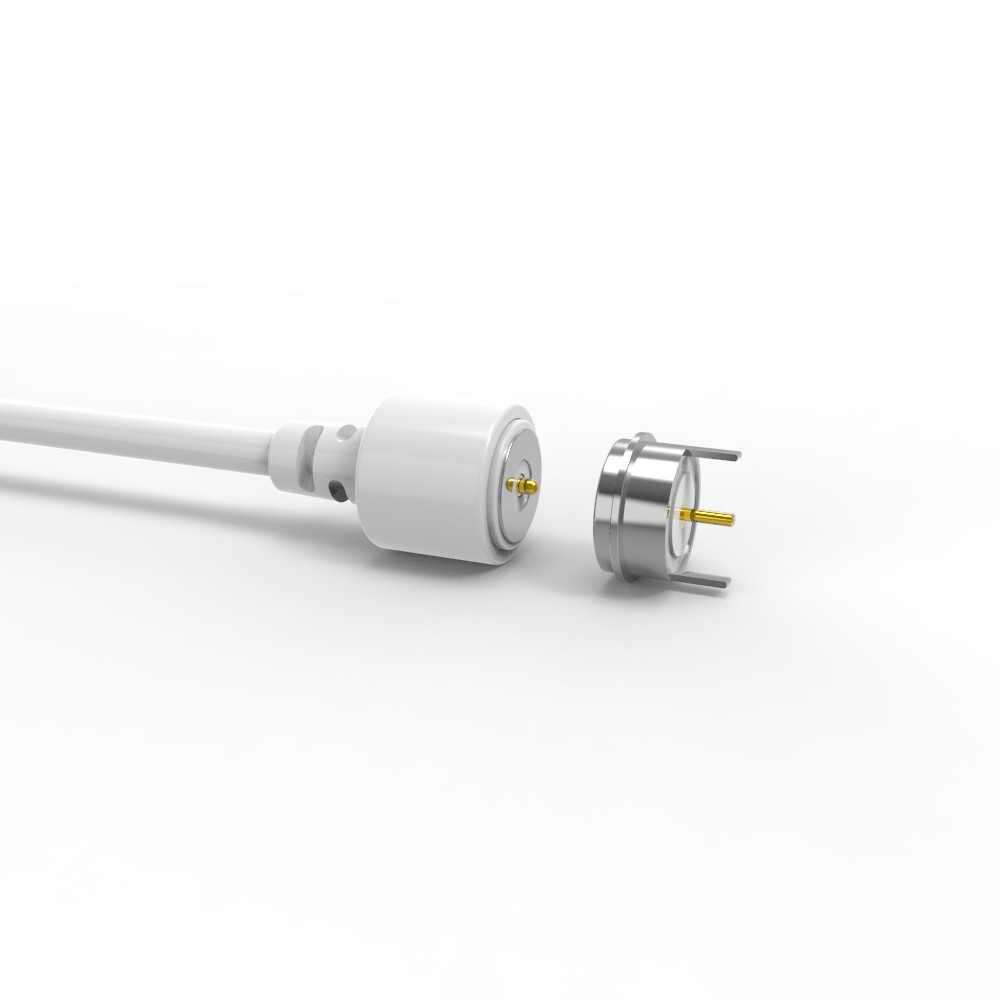

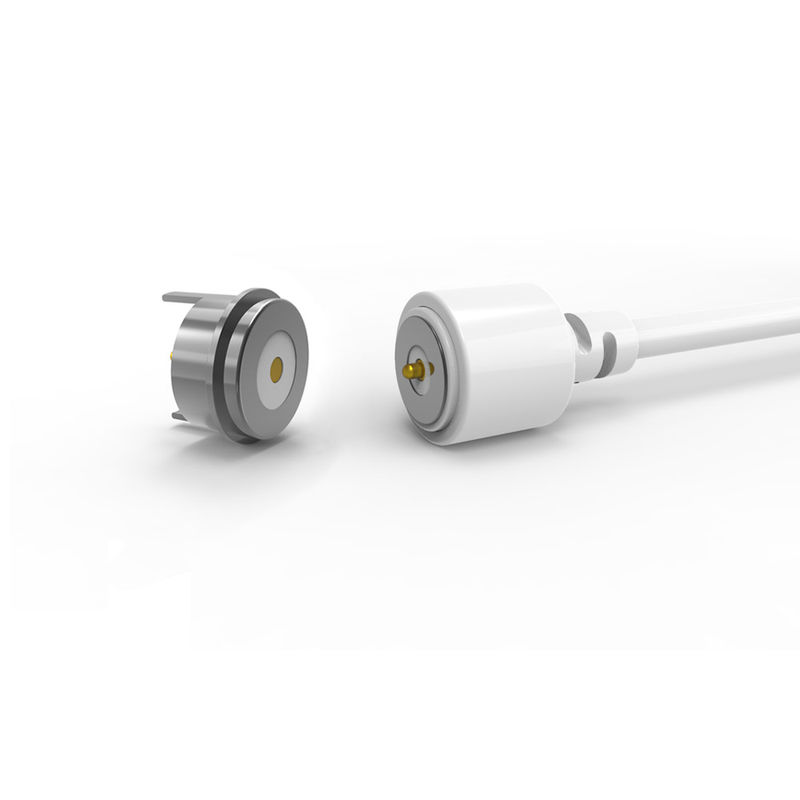

2 Pozisyon Mıknatıs Yayla Yüklü Pogo Pin Bağlantısı USB A Manyetik Kablo Bağlantısı

2 Pozisyon Mıknatıs Yayla Yüklü Pogo Pin Bağlantısı USB A Manyetik Kablo Bağlantısı.

UPE, profesyonel manyetik konektör ve manyetik kablo konektör üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var.Farklı manyetik pogo pin konektör ürünleri ve çözümleri farklı müşteri ihtiyaçlarına göre tasarlanabilir.

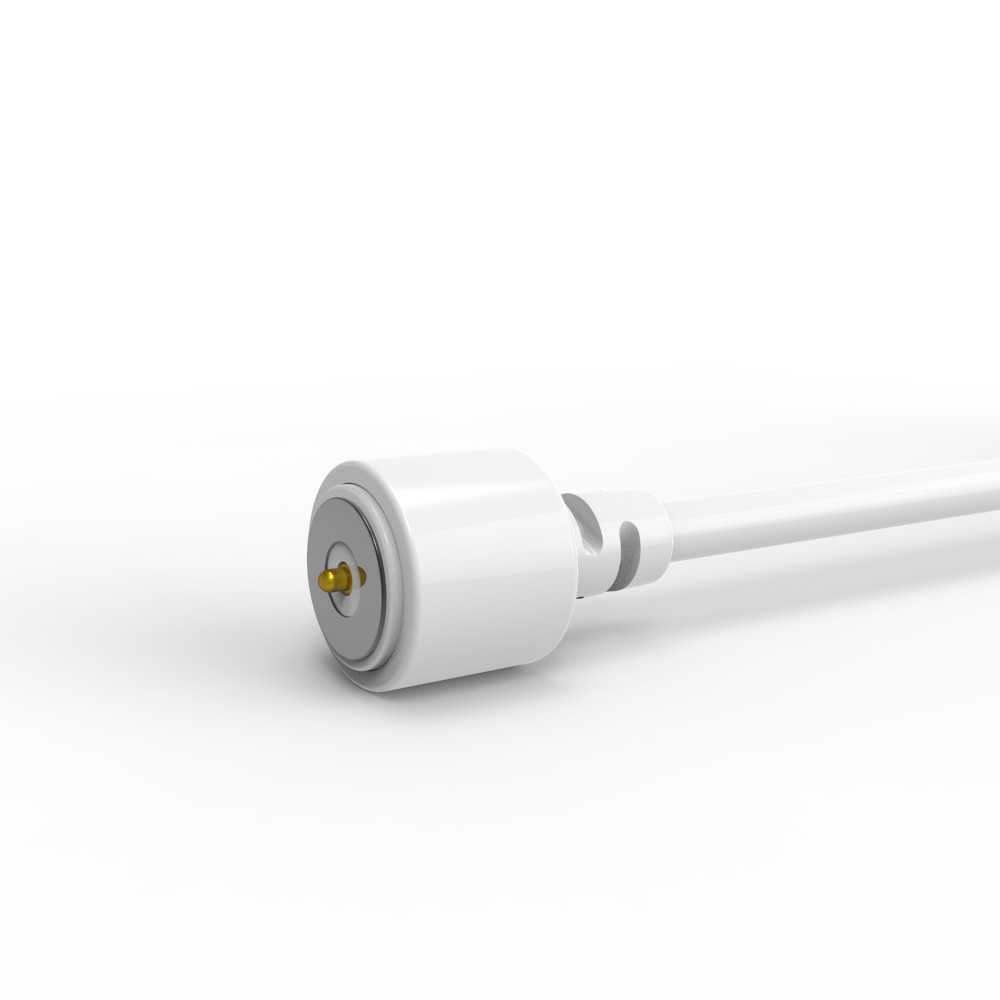

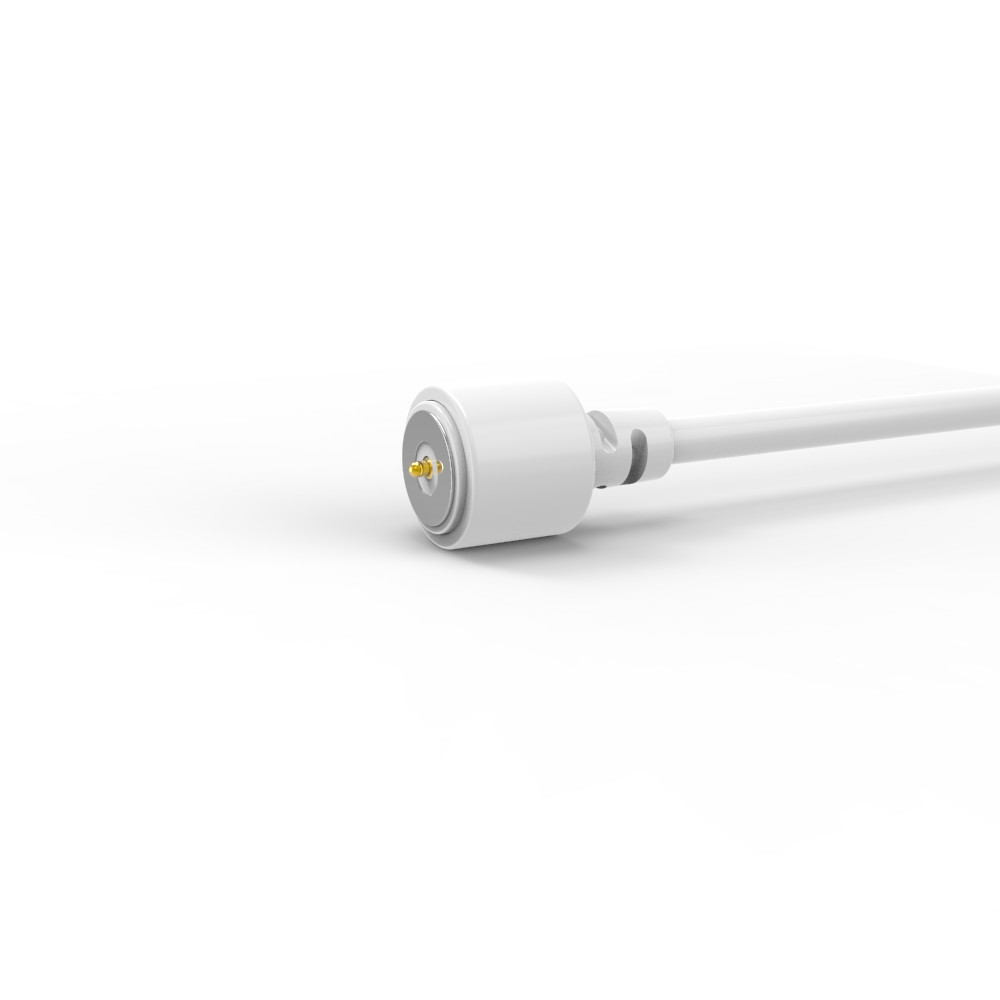

Erkek manyetik kablo bağlantısı:

1Malzemeler ve İnşaat (Premium & Durable):

Pogo Pins: Yüksek kaliteli kaplama (60 ~ 100μ "Ni 5μ" Au altında) ile bakır çekirdeği, üstün korozyon direnci, düşük temas direnci ve uzun vadeli güvenilirliği sağlar.

Ev: HTN + 30% Cam Elyafı (UL94 V-0) ️ Mükemmel mekanik dayanıklılık, ısıya direnç ve alev geriliği.

Mıknatıs: NdFeB N52 (Ni kaplama)

Kablo ve Ceketler:

Kablo: OD 3.0mm, 2 çekirdekli (43x0.08mm konserve bakır iplikler).

Bağlantı ve Tel Ceketleri: Beyaz TPE 90A Eğimli, aşınmaya dayanıklı ve estetik olarak tutarlı.

2Mekanik Performans (Dikkatli Mühendislik):

Bahar Gücü: 60g ± 10g @ 1.0mm çalışma darbe

Çarpım: Tam yol 1.2mm (işçi çarpım 1.0mm).

Yaşam süresi: 10.000'den fazla döngü Yüksek frekans için sağlam tasarım

3Elektriksel Güvenilirlik (Tested & Certified):

Değerlendirme: 12V / 2A düşük güç veri/güç aktarımı için uygundur (örneğin giyilebilir cihazlar, IoT cihazları).

Bağlantı Direnci: Pin başına ≤50mΩ (minimal gerilim düşüşünü sağlamak).

Test: %100 açık/kısa devre test + 48H tuz püskürtmesi (korrozyona direnç doğrulama).

Uyum: ROHS/REACH ¢ Küresel piyasalar için çevre açısından güvenli.

Dişi manyetik bağlantı:

Ana bileşenler ve malzemeler:

1.Pins (elektrik bağlantıları):

Temel Malzeme: Kurşunsuz Bakır Alaşımı C6801 (Standard bakırdan daha yüksek bakır içeriği, daha iyi iletkenlik ve korozyon direnci sunar).

.Plating: Erkek ile aynı - Min 5μ "Altın (Au) 60-100μ "Nikel (Ni) üzerinde. Mükemmel korozyon direnci ve düşük temas direnci sağlar.

2. Ev (Ana plastik gövde):

Malzeme: Erkeğe benzer - Siyah HTN +% 30 Cam Elyaf, UL94 V-0. Yüksek dayanıklılık, sıcaklığa direnç ve alev geriliği sağlar.

3Kabuk (dış metal yapısı):

Malzeme: kurşunsuz tunç alaşımı C6801.

Plating: Nikel (Ni). Korozyon koruması ve tutarlı bir bitirme sağlar. Bu, erkek konektöre kıyasla önemli bir yapısal farktır.

3- Mıknatıs:

.Tip: Erkek - NdFeB N52 (En güçlü ortak sınıf) ile aynı.

.Plating: Nikel (Ni), mıknatıs korozyon koruması için gereklidir.

Elektriksel özellikler:

1İşleme voltajı: 12V DC (erkek ile aynı).

2İşletim akımı: 5.0A (Kritik Fark - Erkeğin 2A değerinden daha yüksek).

3.Bağlantı direnci: Pin başına en fazla 50mΩ (erkek ile aynı özellik).

4Test: %100 açık ve kısa devre testi (Standard kalite kontrolü).

Uyum ve Güvenilirlik:

Çevre Uygunluğu: Açıkça RoHS & REACH uyumludur.

Korozyona Direnci (Tuz püskürtme testi): 48 Saat (Eski ile aynı, kaplama/malzemeler için iyi çevresel dayanıklılığı gösterir)

Ürün uygulaması tanımı (aşağıdakilerle sınırlı değil):

Bu dişi bağlantı, son ürünlere çok yönlü entegre olmak için tasarlanmıştır:

1.Plug-in kaynaklı PCB tablosu: Doğrudan delik açan veya potansiyel olarak yüzey montajlı bir PCB'ye lehimlenmek için tasarlanmıştır. Kabuk muhtemelen lehimleme sekmeleri / iğneleri vardır.

2.Gömme kablolarının şekillendirilmesi ve kapsüllenmesi: Önce kablolarla monte edilebilir, daha sonra gerginliği azaltmak ve mühürlemek için overmolded / kapsüle edilebilir.

3. PCB'ye Transfer Terminalı Ekle: Bağlantının, daha sonra ana PCB'ye bağlanan (modülerlik veya hizalama için yararlı) bir ara PCB'ye monte edilebileceğini gösterir.

4.Eşileme Kalıp için Enjeksiyon Kalıplama: Ekleme kalıplaması yoluyla bir ürünün plastik kafesine güvenli bir şekilde entegre edilmesi için tasarlanmıştır. HTN kafes ve metal kabuğu sağlam demirleme noktaları sağlar.

5. Doğrudan Bağlanmış Teller: Teller önce bir PCB'ye geçmek zorunda kalmadan doğrudan bağlantı perdelerine (örneğin, lehimleme, krimme) sonlandırılabilir.

Dairesel 2Pin manyetik kablo bağlantıları parametre:

Çember 2Pin Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arabiriminden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişili ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım iletimine dayanır;

●Manyetik konektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devreye karşı yapı tasarımı ve yanıltıcı olmayan;

● Yüksek frekanslı sinyal iletimi gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

Ürün uygulaması:

1.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları,Bluetooth kulaklıkları vb.) veri kablosu, şarj kablosu,manyetik bant tel ucu bağlantısı

2.Tıbbi ekipman,kablosuz ekipman, veri iletişim ekipmanları,telekomünikasyon ekipmanları,otomatik ve endüstriyel ekipman,sesi ve görme ekipmanları

3Havacılık, havacılık elektronik, askeri iletişim.

4Otomobil, araba navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektronikleri ((mobil telefonlar, tablet bilgisayarlar, Bluetooth kulaklıkları, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Neden bizi seçtin?

1Profesyonel özelleştirme hizmeti.

2Hızlı örnek üretim kapasitesi

3- Sıkı kalite kontrol sistemi

4İthalatlı bileşenlerle işleme

5Yüksek hassasiyetli test ekipmanları

6Makul maliyet kontrol prosedürleri

7Ürün çevresel standartları

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için

Adım 1: İsteklerinizi Gösterin
Aşağıdaki temel ayrıntıları verin:

✅Bağlantı Tipi: örneğin, sadece şarj, Veri + Güç (USB-C / HDMI), Pogo Pin, Hibrit

✅miktar: Tahmini yıllık hacim (örneğin, 50K birim/yıl)

✅Özellik gereksinimleri:
Şekil/büyüklük (örneğin, yuvarlak Ø5mm, dik açılı)
.Nitelikli akım (örneğin, 8A hızlı şarj)

.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal tipi (örneğin, USB 2.0 + 12V güç)
Estetik (renk, markalama, yüzey finişi)

✅Teknik özellikler: Çalışma voltajı, çiftleşme döngüleri, çalışma sıcaklık aralığı

2. Adım: Teklif ve Anlaşma
UPE şunları sağlar:
Birim fiyatlandırması (5K+ siparişler için hacme indirim)
- Zamanlama (prototip + seri üretim)
Ödeme şartları (örneğin, %50 teminat, %50 önceden gönderim)

Sonlandır: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi teyit et ve ödeme yap
Bir PO veya resmi sipariş anlaşması imzalayın

Güvenli bir şekilde öde:
Banka Nakli (SWIFT/TT)
.PayPal
Kredi Mektubu (toplu siparişler için)

Adım 4: Üretim ve Nakliye
✅Prototip oluşturma: 5-7 gün (dizi üretimden önce numune onaylanması)

✅Toplu üretim: 15-20 gün (genel ölçeklendirme)

Nakliye:
.EXW
İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)

Adım 5: Kalite güvencesi
✅Taşındırmadan önce: UPE, QC raporları sağlar (IP testleri, süreklilik kontrolleri)

✅Teslimat sonrası:
Boyut doğruluğu
.Sinyal/güç performansı
- Kesinliği tamamla.
