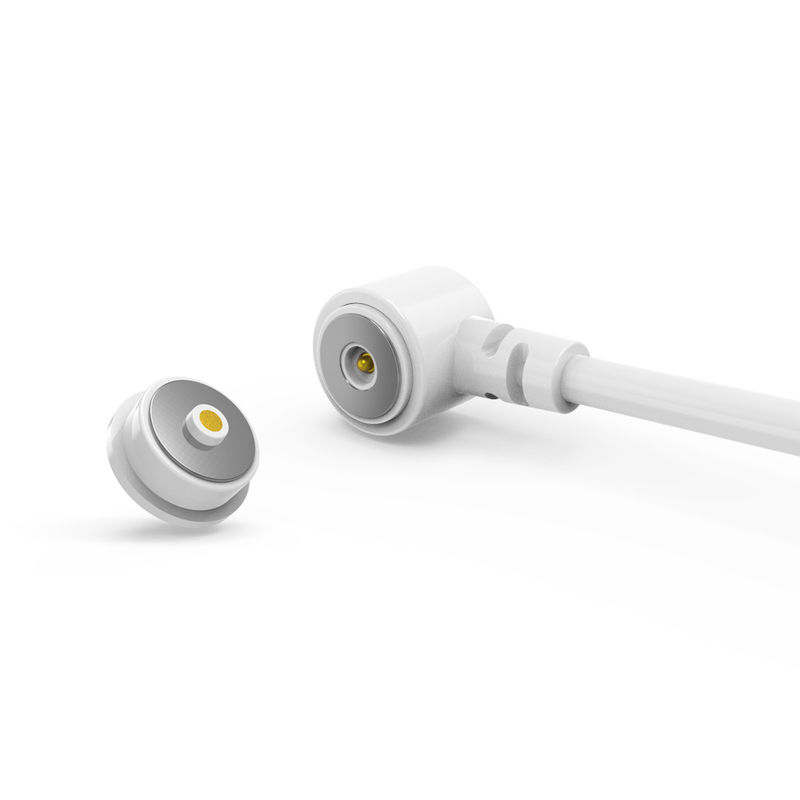

Beyaz manyetik kablo bağlantısı erkek kadın güç şarj cihazı USB kablo bağlantısı

Beyaz manyetik kablo konnektörü erkek dişi güç şarj cihazı USB kablo konnektörü.

UPE, profesyonel manyetik konnektör ve manyetik kablo konnektörü üreticisidir.

Herhangi bir gereksiniminizi karşılamak ve manyetik konnektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var. Farklı müşteri ihtiyaçlarına göre farklı manyetik pogo pin konnektör ürünleri ve çözümleri tasarlanabilir.

Şirketin gelişiminin özü olarak sürekli teknolojik yenilik ve yüksek kaliteli ürünlere bağlı kalıyoruz, profesyonel ve deneyimli bir teknik ekip, ilgili konnektör endüstrisinde 15 yıldan fazla deneyime sahiptir. UPE, ürün geliştirme ve üretiminde uzun yıllara dayanan iş deneyimine sahiptir. UPE, ürün tasarımı, geliştirme ve üretimi sırasında ürün kalitesini garanti eder. Aynı zamanda, müşterilere eş zamanlı geliştirme gibi teknik destek de sağlayabilir.

Üretim tesisi alanı, 7S standardına uygun olarak sıkı bir şekilde uygulanır ve üretim operasyonları için tozsuz atölye kullanılır ve çalışma ortamı temiz ve düzenlidir. ISO90001 kalite yönetim sistemi standartlarına uygun olarak kalite kontrolü sıkı bir şekilde uyguluyoruz.

Ürünler ağırlıklı olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Avustralya ve Asya'daki gelişmiş ülkelere ve bölgelere satılmaktadır.

Dikkat:

1. Kalıcı NdFeB Mıknatıslar:
Ürünlerimiz, normal çalışma koşullarında kalıcı manyetik kuvvet sağlayan yüksek kaliteli Neodim Demir Boron (NdFeB) mıknatıslar kullanır.
Not: Manyetik özellikler aşağıdaki koşullar altında bozulabilir:

Malzeme spesifik Curie sıcaklığını aşan maruz kalma

Fiziksel hasar veya yapısal bozulma

Benzer manyetik kutuplar tarafından sürekli muhalefet

2. Manyetik Alan Girişimi:
Doğal manyetik alanlar yakındaki hassas elektronik cihazları etkileyebilir. Şunları öneriyoruz:

Hassas cihazlardan yeterli açıklık sağlamak

Kritik yerlerde manyetik koruma uygulamak

Entegrasyon rehberliği için mühendislik ekibimize danışmak

Erkek manyetik kablo konnektörü:

1. Malzemeler ve Yapı (Premium ve Dayanıklı):

Pogo Pinler: Üstün korozyon direnci, düşük temas direnci ve uzun süreli güvenilirlik sağlayan yüksek kaliteli kaplamalı (60~100µ" Ni altında 5µ" Au) pirinç çekirdek.

Gövde: Beyaz LCP+30%GF UL94 V-0

Mıknatıs: NdFeB N52 (Ni kaplı) – Korozyon koruması ile güvenli eşleşme için endüstri lideri manyetik güç (N52 sınıfı).

Kablo ve Ceketler:

Kablo: OD 3,0 mm, 2 çekirdekli (43x0,08 mm kalaylı bakır teller).

Konnektör ve Tel Ceketleri: Beyaz TPE 90A – Esnek, aşınmaya dayanıklı ve estetik olarak tutarlı.

2. Mekanik Performans (Hassas Mühendislik):

Yay Kuvveti: 0,4 mm çalışma strokunda 60g ±10g – Kararlı temas basıncı ve kolay eşleşme için optimize edilmiştir.

Strok: Tam hareket 0,6 mm (çalışma stroku 1,0 mm).

Ömür: 10.000+ döngü – Yüksek frekans için sağlam tasarım

3. Elektriksel Güvenilirlik (Test Edilmiş ve Sertifikalı):

Değerlendirme: 12V / 2A – Düşük güçlü veri/güç iletimi için uygundur (örneğin, giyilebilir cihazlar, IoT cihazları).

Temas Direnci: Pin başına ≤50mΩ (minimum voltaj düşüşü sağlar).

Test: %100 açık/kısa devre testi + 48H tuz püskürtme (korozyon direncini doğrular).

Uygunluk: ROHS/REACH – Küresel pazarlar için çevre açısından güvenli.

Dişi manyetik konnektör:

Temel Bileşenler ve Malzemeler:

1. Pinler (Elektriksel Kontaklar):

.Temel Malzeme: Kurşunsuz Pirinç Alaşımı C6801 (Standart pirinçten daha yüksek bakır içeriği, daha iyi iletkenlik ve korozyon direnci sunar).

.Kaplama: Erkekle aynı - Min 5µ" Altın (Au) üzerinde 60-100µ" Nikel (Ni). Mükemmel korozyon direnci ve düşük temas direnci sağlar.

2. Gövde (Ana Plastik Gövde):

.Malzeme: Erkekle aynı - Beyaz LCP+30%GF UL94 V-0

3. Kabuk (Harici Metal Yapı):

.Malzeme: Kurşunsuz Pirinç Alaşımı C6801.

.Kaplama: Nikel (Ni). Korozyon koruması ve tutarlı bir yüzey sağlar. Bu, erkek konnektöre göre önemli bir yapısal farklılıktır.

3. Mıknatıs:

.Tip: Erkekle aynı - NdFeB N52 (En güçlü ortak sınıf).

.Kaplama: Nikel (Ni). Mıknatıs korozyon koruması için gereklidir.

Elektriksel Özellikler:

1. Çalışma Gerilimi: 12V DC (Erkekle aynı).

2. Çalışma Akımı: 3,0A (Kritik Fark - Erkeğin 2A değerinden daha yüksek).

3. Temas Direnci: Pin başına Maksimum 50mΩ (Erkekle aynı özellik).

4. Test: %100 Açık ve Kısa Devre Testi (Standart kalite kontrolü).

Uygunluk ve Güvenilirlik:

Çevresel Uygunluk: Açıkça RoHS ve REACH uyumlu.

Korozyon Direnci (Tuz Püskürtme Testi): 48 Saat (Erkekle aynı, kaplama/malzemeler için iyi çevresel dayanıklılığı gösterir

Ürün uygulaması açıklaması (aşağıdakilerle sınırlı değildir):

1. Takılabilir kaynak PCBboard;
2. Telleri kaynakladıktan sonra şekillendirme ve kapsülleme;
3. O PCBboard'un bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin Kablo Konnektörü Teknik Çizimi

Dairesel 2Pin Dişi Manyetik Konnektör Teknik Çizimi

Önerilen pcb düzeniManyetik Konnektörün Avantajları:

●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirme tasarımı;

●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Ömür boyu: 100.000-200.000 döngüye kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

●Manyetik konnektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devre önleyici yapı tasarımı ve hatasız;

●Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 işlevini Video ve Ses sinyali iletimini değiştirebilir

Ürün uygulamaları:

1

.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları, Bluetooth kulaklıklar vb.) veri kablosu, şarj kablosu, manyetik şerit tel ucu bağlantısı2. Tıbbi ekipmanlar, kablosuz ekipmanlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, Otomasyon ve endüstriyel ekipmanlar, görsel-işitsel ekipmanlar

3. Havacılık, uzay elektroniği, askeri iletişim

4. Otomotiv, araç navigasyonu, test ve ölçüm ekipmanları

5. Tüketici Elektroniği (cep telefonları, tablet bilgisayarlar, Bluetooth kulaklıklar, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan).

Neden bizi seçmelisiniz?

1. Profesyonel özelleştirme hizmeti

2. Hızlı numune üretim yeteneği

3. Sıkı kalite kontrol sistemi

4. İthal bileşenlerle işleme

5. Yüksek hassasiyetli test ekipmanı

6. Makul maliyet kontrol prosedürleri

7. Ürün çevresel standartları

Manyetik kablo konnektörü siparişi nasıl verilir

Adım 1: Gereksinimlerinizi Gönderin

Bu temel ayrıntıları sağlayın:
✅

Teslimat sonrası: Şunları inceleyin:✅

Teslimat sonrası: Şunları inceleyin:✅

Teslimat sonrası: Şunları inceleyin:.Şekil/boyut (örneğin, dairesel Ø5mm, dik açılı)
.Akım değeri (örneğin, 8A hızlı şarj)
.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal türü (örneğin, USB 2.0 + 12V güç)

Estetik (renk, markalaşma, yüzey kaplaması)
✅

Teslimat sonrası: Şunları inceleyin:Adım 2: Teklif ve Anlaşma

UPE sağlar:
.Birim fiyatlandırması (5K+ siparişler için hacim indirimleri)
.Teslim süresi (prototip oluşturma + seri üretim)
.Ödeme koşulları (örneğin, %50 depozito, %50 sevkiyat öncesi)
Sonuçlandır: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi Onaylayın ve Ödeme Yapın

Bir PO veya resmi sipariş sözleşmesi imzalayın
Güvenli bir şekilde ödeme yapın:

.Banka Havalesi (SWIFT/TT)
.PayPal
.Akreditif (toplu siparişler için)
Adım 4: Üretim ve Nakliye

✅
Teslimat sonrası: Şunları inceleyin:✅

Teslimat sonrası: Şunları inceleyin:Nakliye:

.EXW
.İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)
Adım 5: Kalite Güvencesi

✅
Teslimat sonrası: Şunları inceleyin:✅

Teslimat sonrası: Şunları inceleyin:.Boyutsal doğruluk
.Sinyal/güç performansı
.Kaplama tutarlılığı
