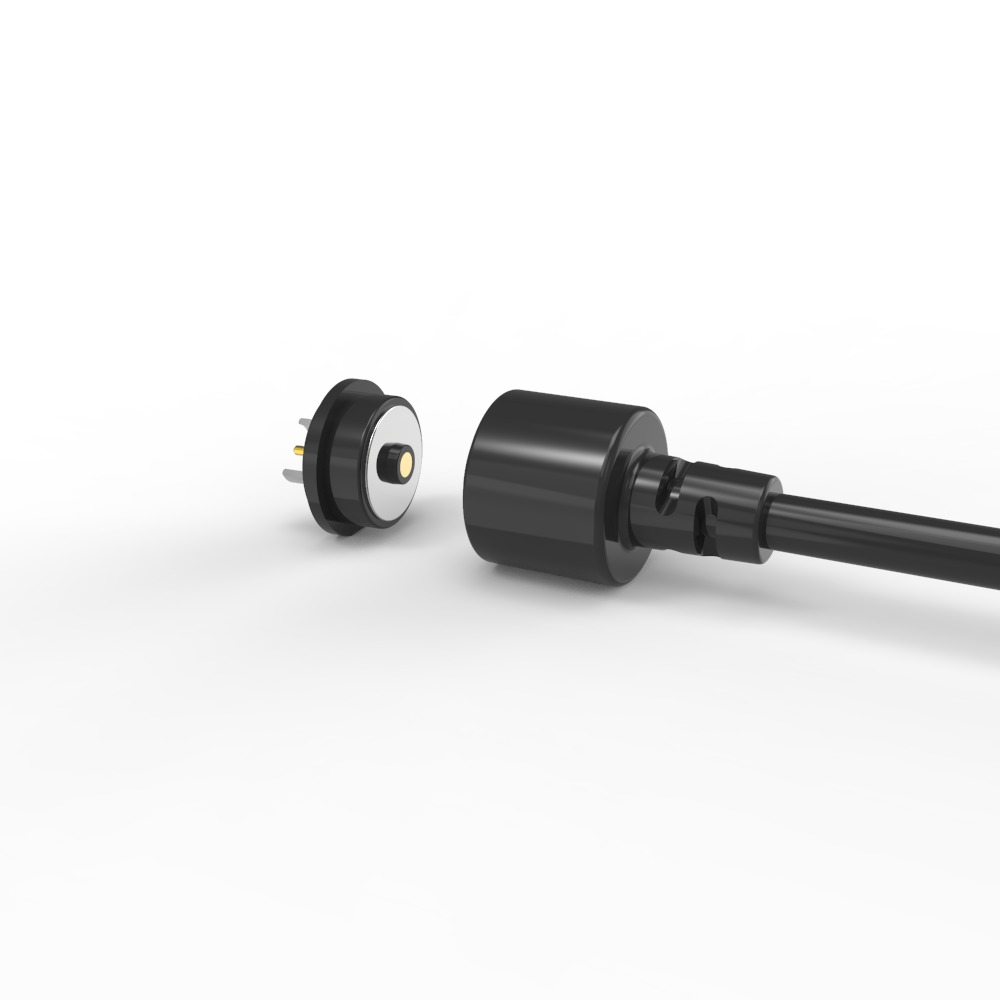

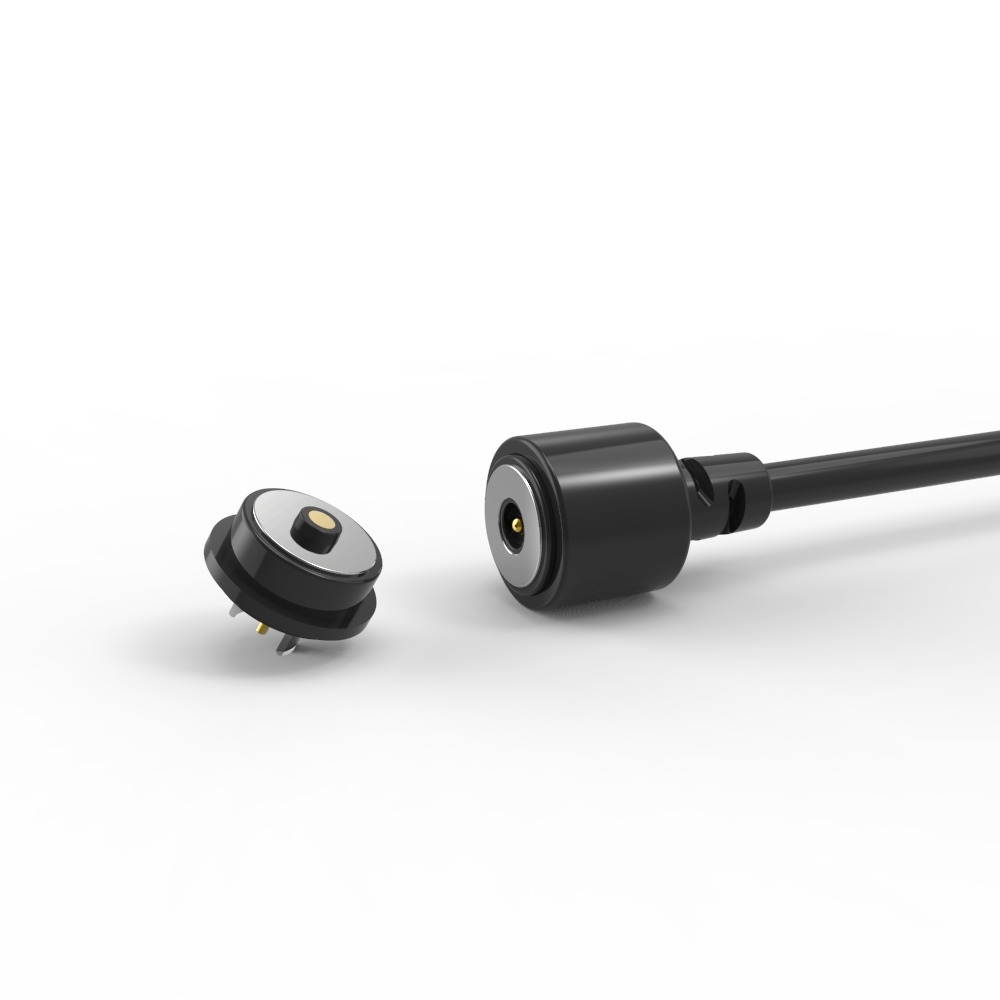

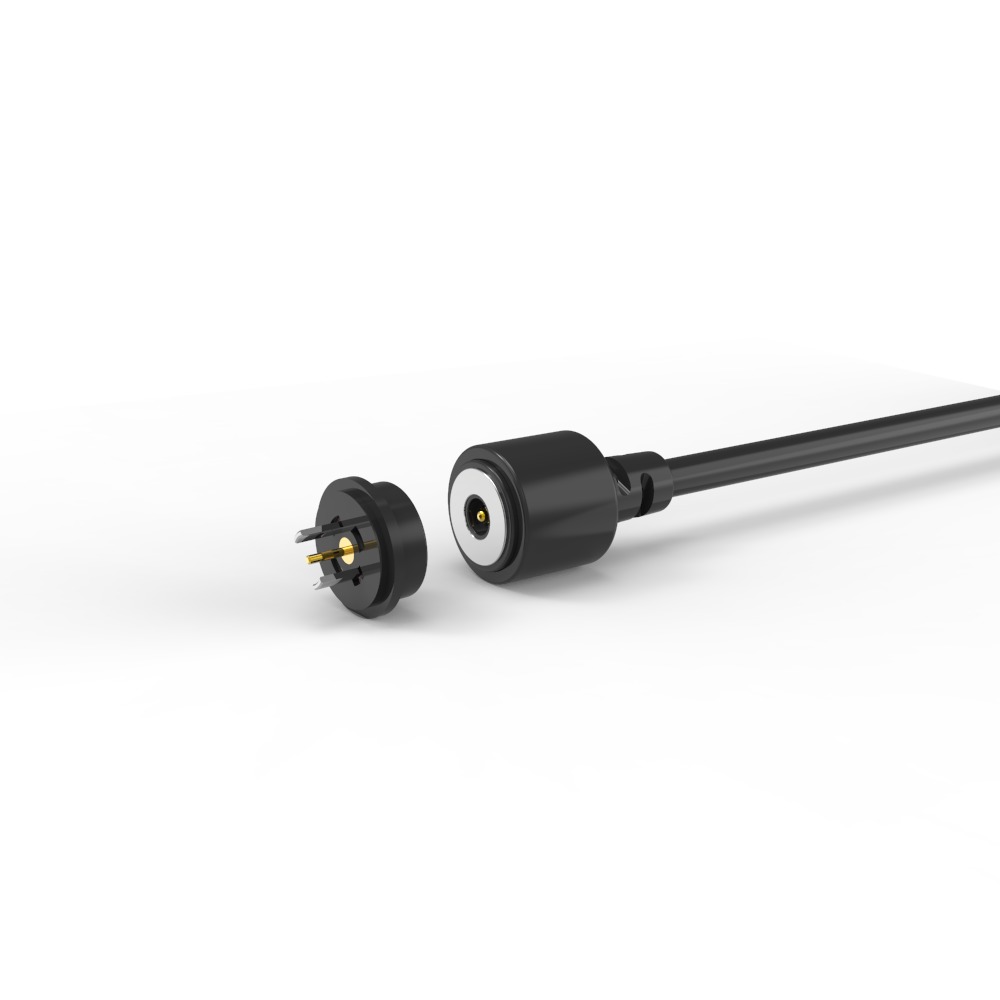

Hızlı şarjlı yuvarlak manyetik kablo konektörü akıllı giyim için USB ile

Temel bilgi
Menşe yeri: Çin
Marka adı: UPE
Sertifika: ISO9002
Model numarası: VID2701A/VIC2750B
Belge: VIC2750B.pdf
Min sipariş miktarı: 5000
Fiyat: $1-$5
Ambalaj bilgileri: PE torbalar
Teslim süresi: 12-15 iş günü
Ödeme koşulları: T/T
Yetenek temini: 5kpcs/gün
Detay Bilgi
Adı: Manyetik Kablo Bağlayıcısı çap.: 8.0mm
Malzeme: TPE, Ndfeb N52, Kurşunsuz C6801 Yay Kuvveti: 60g±10g
İşçi kelebek: 0,4 mm Mevcut: 2A
volatj: 12V kablo uzunluğu: 1000 mm
Renk: Siyah Tuz püskürtme testi: 48 saat
Mekanik Yaşam: 10000 döngü dakika. Kontak direnci: 50mΩ Max (PIN)

Ürün Açıklaması

Hızlı şarjlı yuvarlak manyetik kablo bağlantısı akıllı giyim için USB ile.


Union Precision Electronic Co., Ltd (UPE), yüksek kaliteli Pogo Pin,Pogo Pin konektörleri,manyetik konektör ve tasarım, geliştirme,Yüksek teknoloji şirketi olarak destek ürünlerinin üretimi ve satışı.

Sürekli teknolojik yeniliklere ve yüksek kaliteli ürünlere bağlı kalıyoruz.Profesyonel ve deneyimli bir teknik ekip, ilgili konektör endüstrisinde 15 yıldan fazla deneyime sahiptir..UPE, ürün geliştirme ve üretim alanında çok yıllık çalışma deneyimine sahiptir.UPE, ürün tasarımı, geliştirme ve üretim sırasında ürün kalitesini sağlar.Aynı zamanda müşterilere eşzamanlı geliştirme gibi teknik destek de sağlayabilir..

Ürünler AB ROHS, REACH, HF çevre koruma standartlarına uygun.

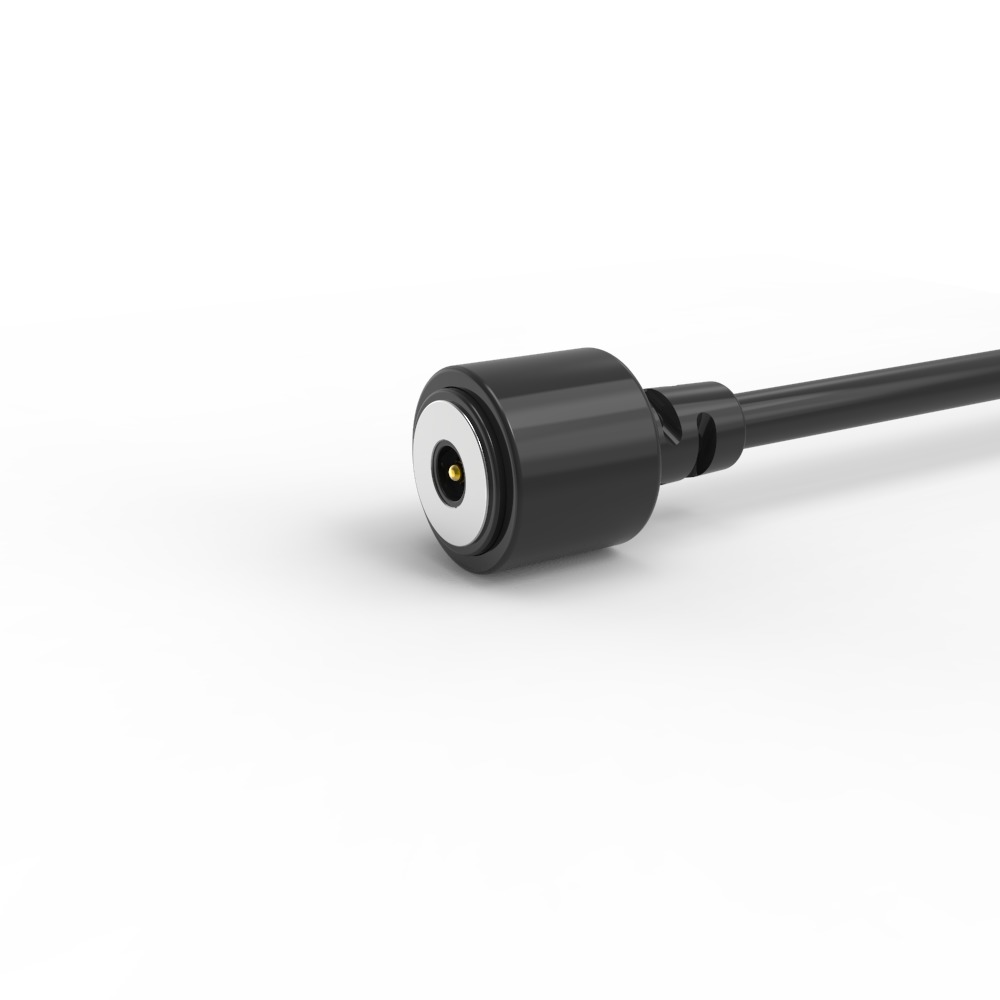

Erkek manyetik kablo bağlantısı:

Malzemeler:
Pogo Pin: Bakır ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);

Kaplama: siyah HTN+30%GF UL94 V-0;
Mıknatıs:NdFeB N52 Plating Ni;
Kablo: siyah OD 3.00*2C ((TC43*0.08),
Tel ceket: siyah TPE 90A.
Bağlantı ceket: siyah TPE 90A..
Mekanik:
Bahçe gücü: 60g±10g, 0.4mm çalışma storke.
Tam boğa:0.6mm.
Mekanik ömrü: 10000 döngü dakikası.
... Elektrik:
Voltaj: 12 V.
Akım: 2A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.

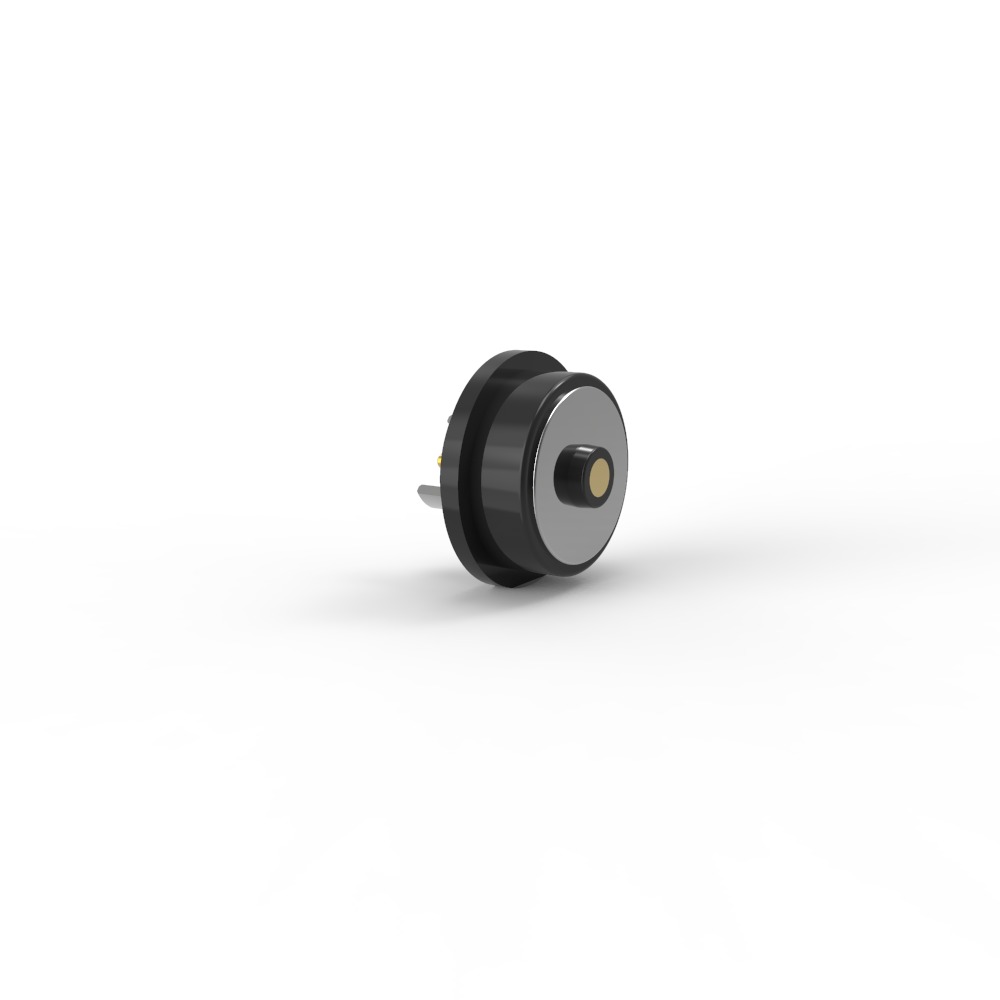

Dişi manyetik bağlantı:

Malzemeler:
PINr: kurşunsuz C6801, 60~100U'nin üzerinde 5U" Min Au'yu kaplama;
Kaplama: Siyah HTN+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım:3.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
...& Anahtar denetim boyutu.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding enjeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.


Dikkat:
1.Manyet NdFeB malzemesi kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırık, aynı kutup bağlantısı hariç)

2- Mıknatıs var. Mıknatıs alanı müdahalesi var.

3. Kısa devre koruması tasarlayabilir


Manyetik Bağlantılar Nasıl Çalışır?

.İki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır.
.Plukun arkasındaki ışık güç akışı gösterir
.Bölgeler ayırıldığında, güç akışı hemen durur.
Bağlantılar birbirini ittikleri için kısa devreye girmekten kaçınırlar ve eğer birbirlerini çekirlerse yalıtımlı parçalarda olurlar (her iki bağlayıcı da aynı manyetik kutupları serbest bırakır)


Dairesel 2Pin manyetik kablo bağlantıları parametre:

Adı

Manyetik Kablo Bağlayıcısı

Çapraz

8.0mm

Türü

Erkek/Dişi

Pin

2 pin

Kablo

TPE

Kablo uzunluğu

1000±20 mm

Renk

Siyah

Pogo Pin/Döner Parçalar

Kurşunsuz C6801

Kabuk

Kurşunsuz C6801

Mıknatıs

N52 NdFeB kaplama Ni 15-20um

Konut

Siyah HTN UL94V-0

Yay gücü

60g±10G, 0'da.4mm işçi stork

Dolu.Kırlangıç

0.6mm

Mekanik ömür

10000 döngü Dakikası.

Mevcut

2AMax

Voltaj

DC 12V

Temas direnci

50mΩ Max (PIN).

Çalışma sıcaklığı

-25°C'den +80°C'ye kadar

Tuz püskürtme testi

48 saat

Sertifikasyon

RoHS veya REACH uyumlu ürün

Test

% 100 açık ve kısa test


Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Hızlı şarjlı yuvarlak manyetik kablo konektörü akıllı giyim için USB ile 0

Geri dönüşÖnerilen pcb düzeni

Hızlı şarjlı yuvarlak manyetik kablo konektörü akıllı giyim için USB ile 1

Manyetik Bağlantının Avantajları:

1.Çalışılmaz Kullanıcı Deneyimi

.Otomatik Adsorpsiyon: Basit bir "snap" eylemi ile kolayca bağlanır

.Düşme karşıtı güvenlik: Elektrik kablosuna çarpmak gibi durumlarda temiz bir şekilde koparılır ve cihazları hasarlardan korur.

2- Olağanüstü Dayanıklılık

.Yüksek döngü ömrü: 100,000 ₹200,000 bağlama/kesme döngüsü için ₹ standart konektörleri çok fazla aşan.

.Güçlü Tasarım: Güçlü yapı fiziksel strese ve sık kullanıma dayanır.

3Çevresel Dayanıklılık

.IPX8 Su geçirmezlik: Cihaz tarafındaki (kadın) port, dalgalanmaya dayanır (giyilebilir cihazlar, tıbbi ekipmanlar, dış mekan cihazları için idealdir).

.Tozlara karşı dayanıklılık: Kapalı tasarım, parçacıkların içeri girmesini önler.

4Yüksek performanslı güç dağıtımı

.Hızlı şarj desteği: 5A ̇ 10A akımlarını işliyor ve güç aç cihazlar için hızlı şarjı mümkün kılıyor.

.Düşük direnç: Minimal enerji kaybı ile verimli yüksek akım iletimi için optimize edilmiştir.

5.Tasarım Esnekliği

.Özelleştirilebilir Estetik: Ev sahibi cihazlara (örneğin, giyilebilir cihazlar, IoT cihazları) uymaya uygun şekil, renk ve markalama.

.Form Faktörü Uyumluluk: Ultra ince profiller veya özel kabuklar için tasarlanabilir.

6.Geliştirilmiş Güvenlik

.Kısa devre karşıtı: Bağlantı/düzeltme sırasında kazara kısa devreye karşı yerleşik koruma.

.Aptallık kanıtı polarite: Fiziksel tasarım yanlış yerleştirmeyi engeller (geri polarite koruması).

7Gelişmiş sinyal yeteneği.

.Yüksek Hızlı Veri: USB 2'yi destekliyor.0HDMI 1.3, ses/video sinyalleri, fonksiyonu tehlikeye atmadan geleneksel bağlantı noktalarını değiştirir.

.Sinyal bütünlüğü: Sık sık bağlantı kesilmesine rağmen video / ses için istikrarlı bir iletim sağlar.


Ürünün uygulama alanları şunlardır:

1.Giyilebilir cihazlar (akıllı saatler, evcil hayvan bulma cihazı, akıllı bilezik) şarj / kablo
2.Laptop, tablet PC, PDA, el veri terminali;
3.Tıbbi ekipman, kablosuz cihazlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, otomasyon ve endüstriyel ekipmanlar;
4Havacılık, havacılık, askeri iletişim ve askeri elektronik
5Otomobil, otomobil navigasyon, test ve ölçüm ekipmanları
