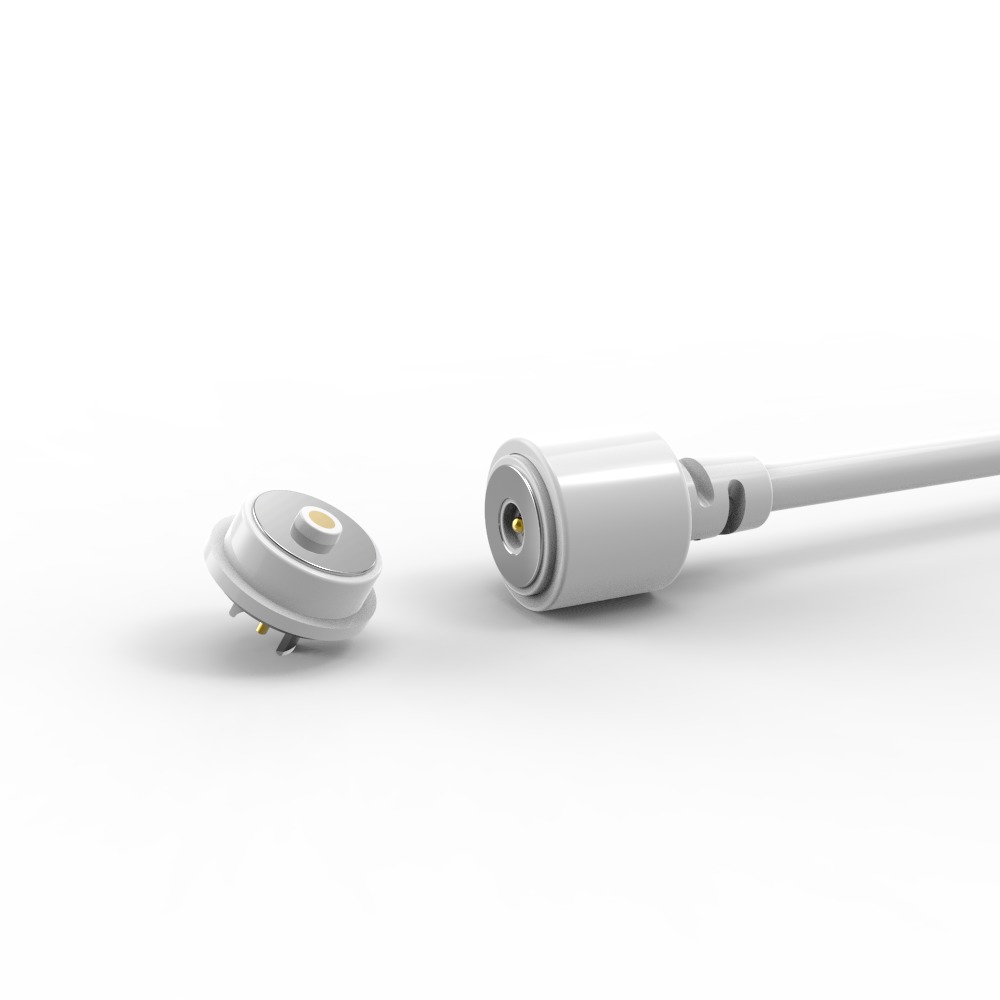

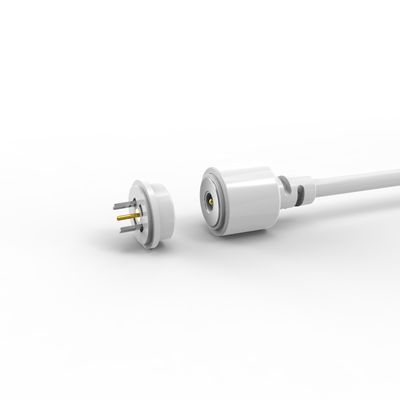

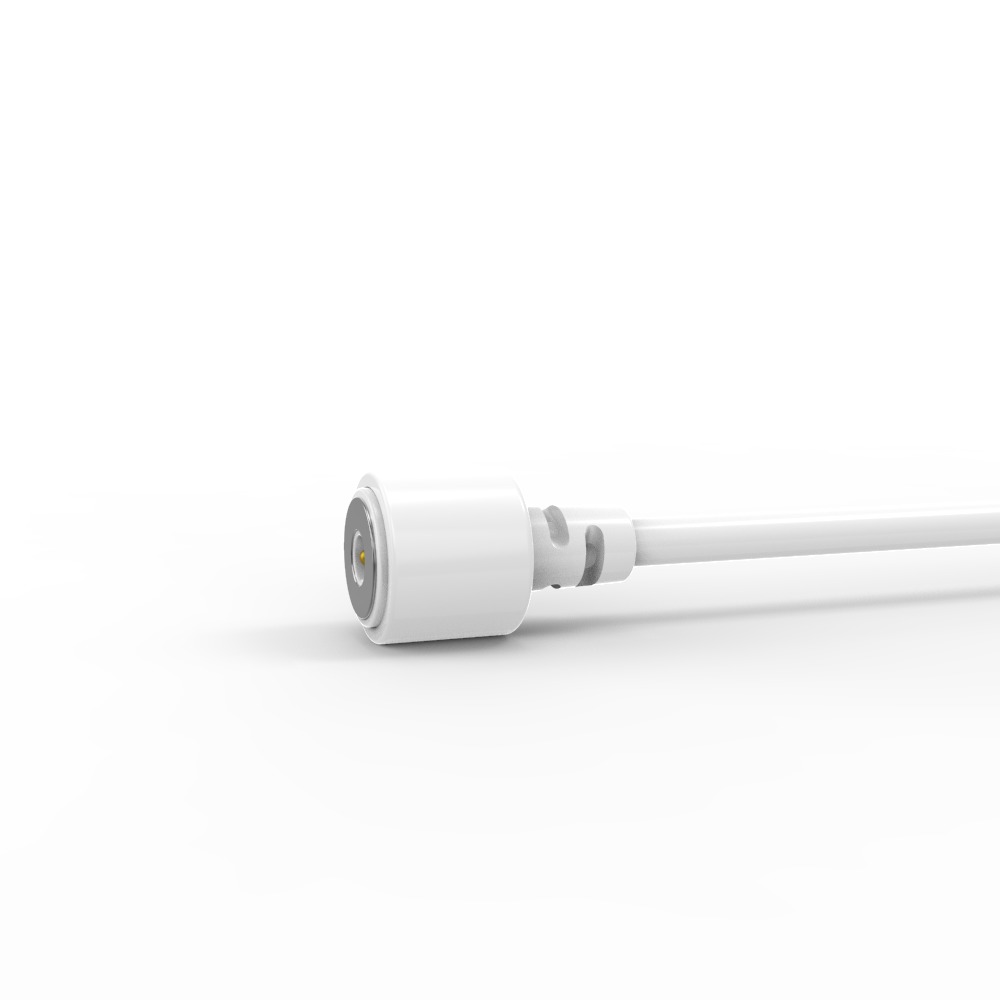

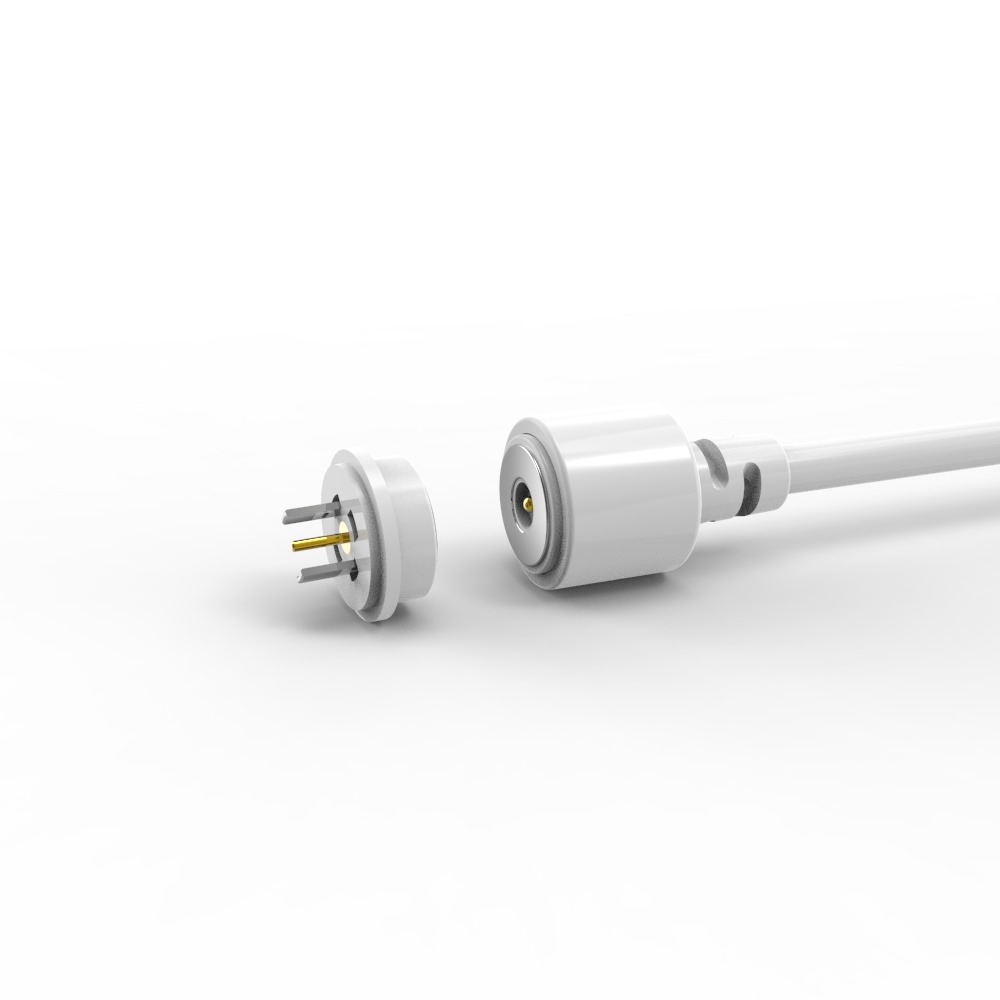

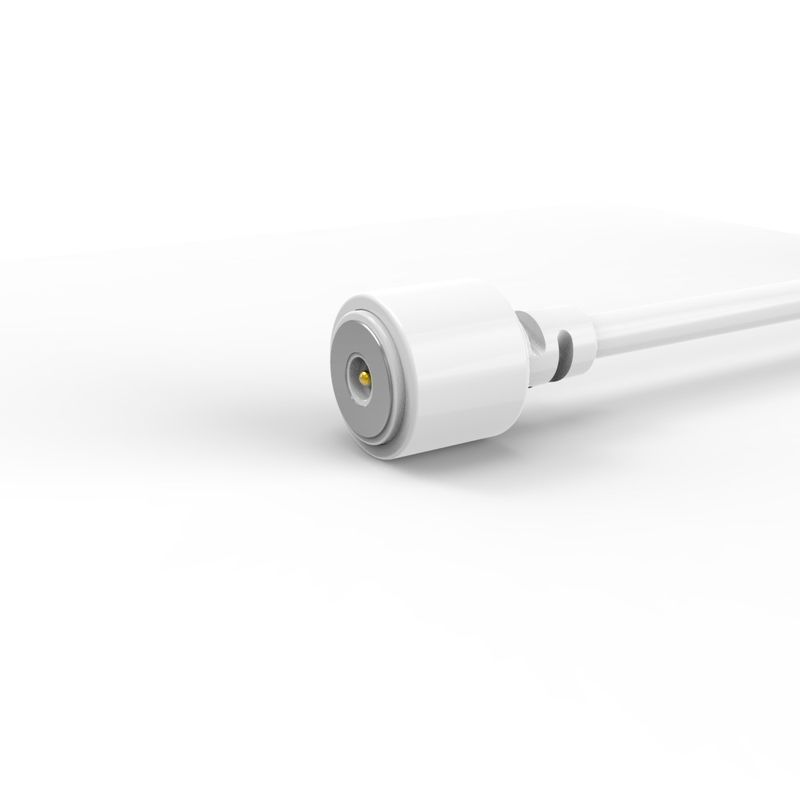

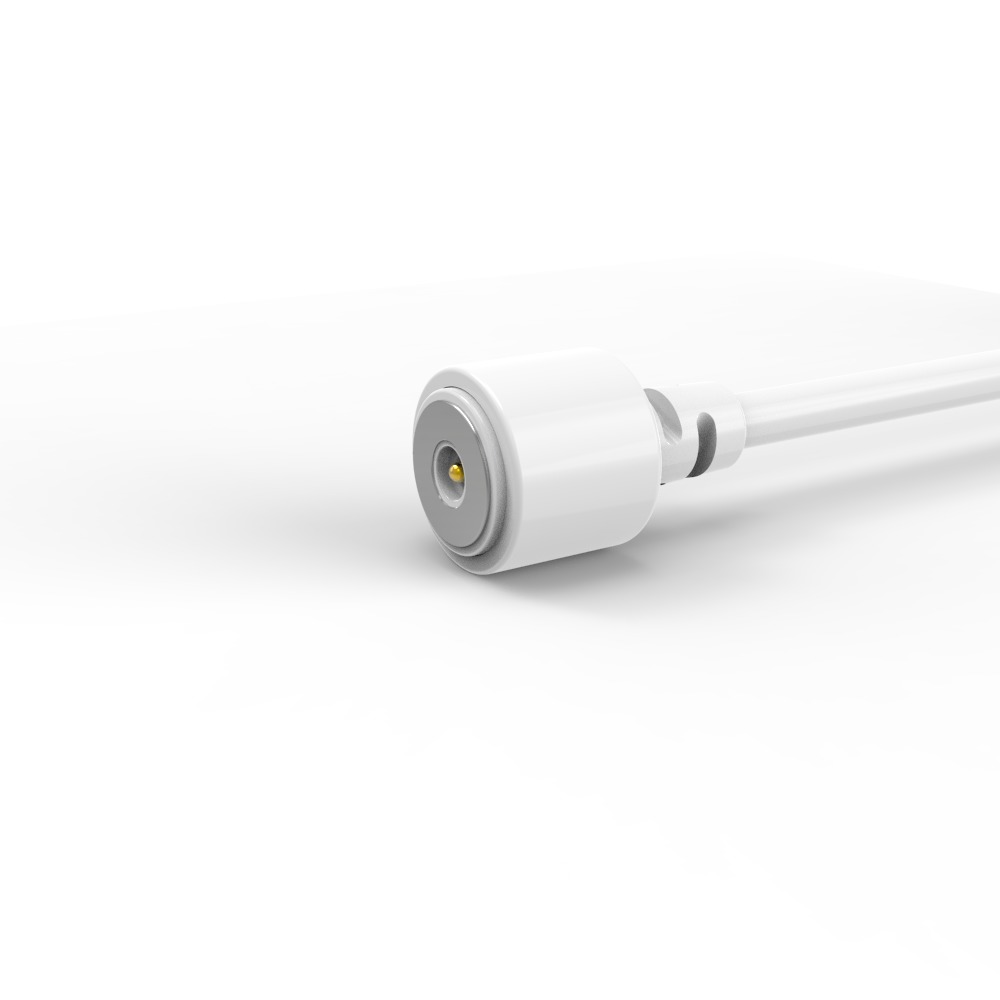

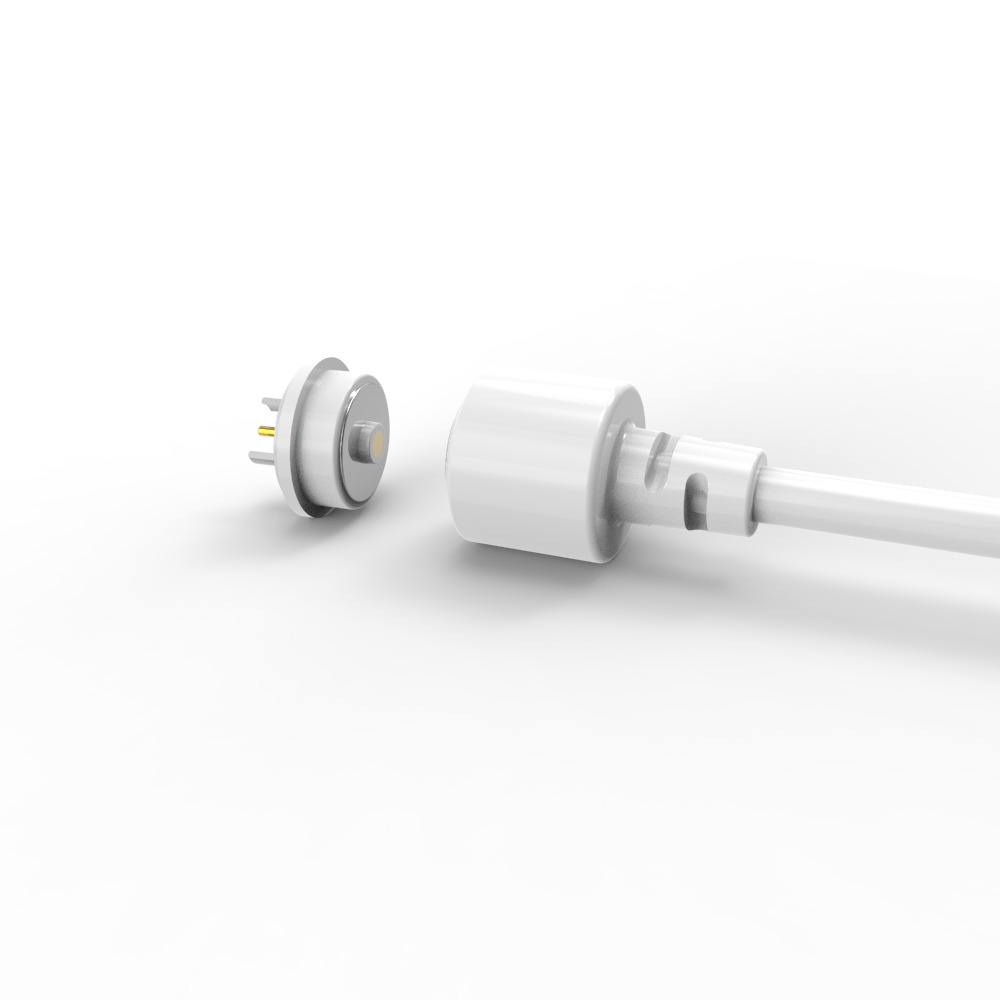

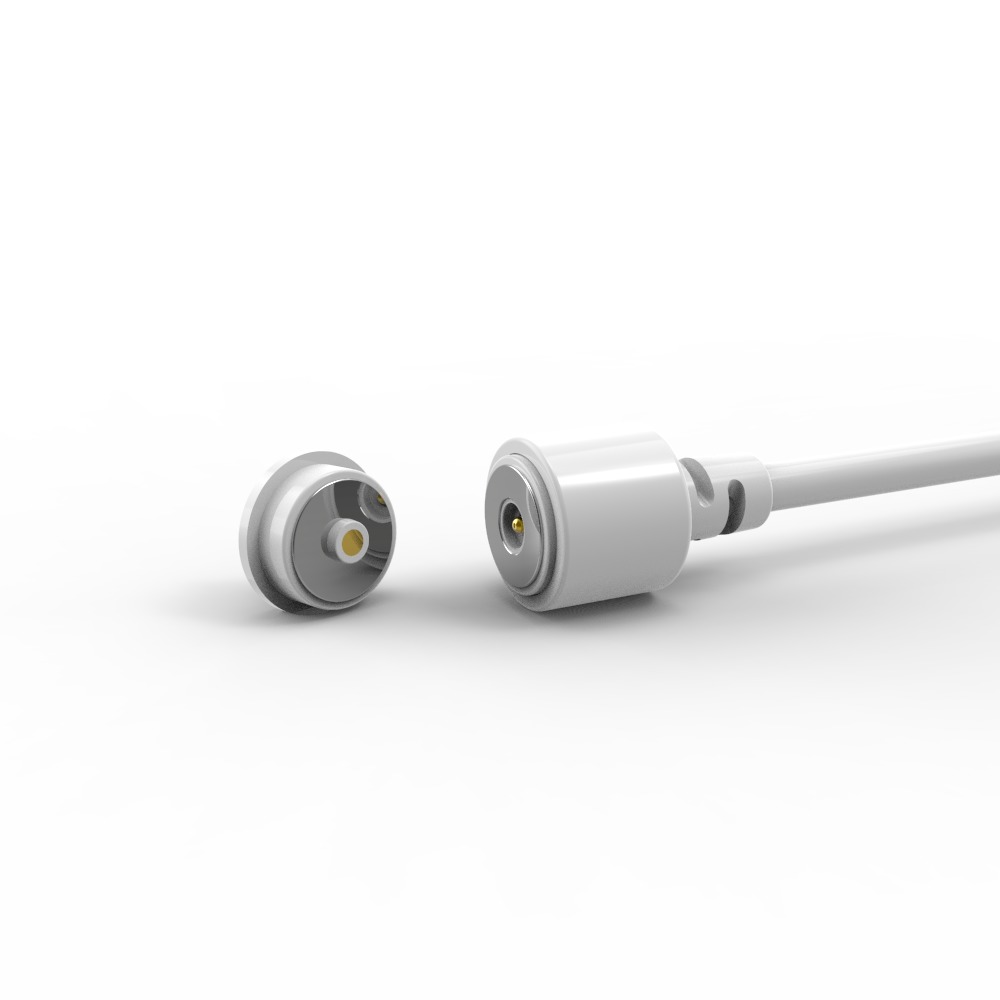

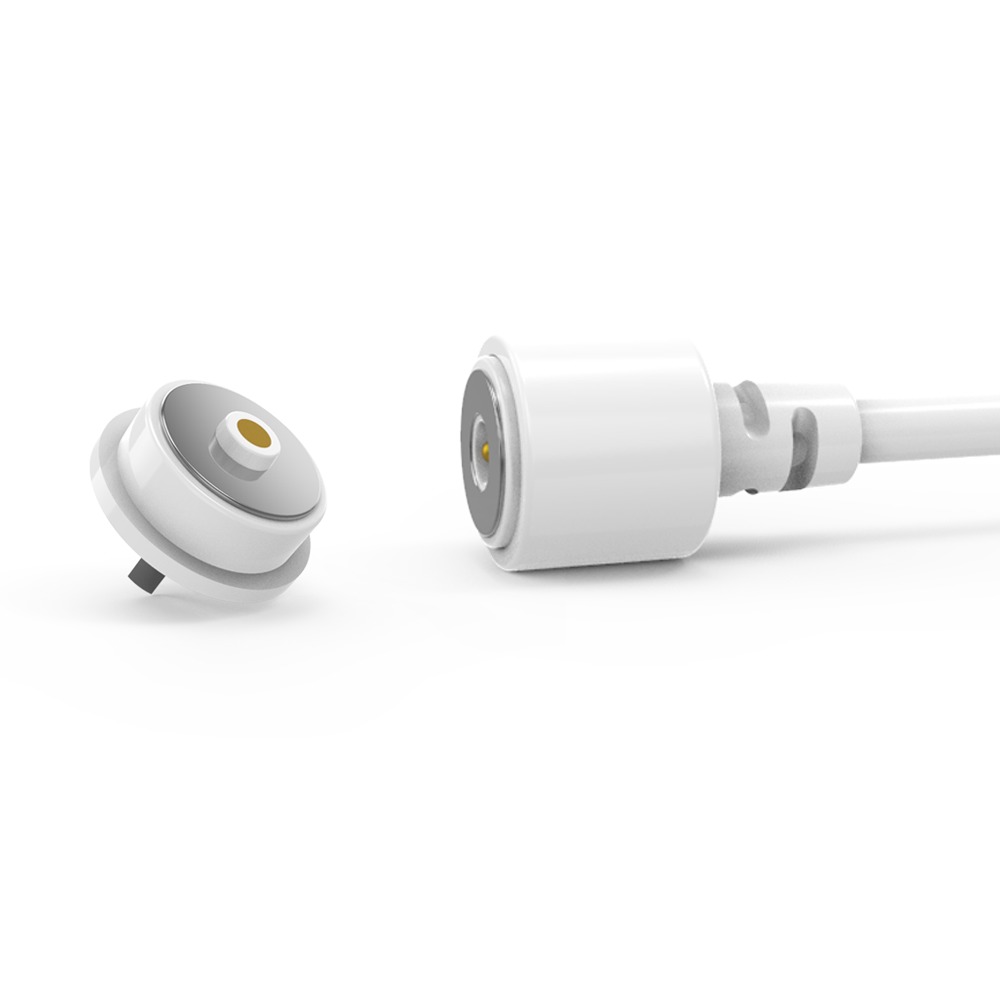

Smart ayakkabılar için çapı 8.0mm özel erkek ve kadın manyetik USB kablosu

Temel bilgi
Menşe yeri: Çin
Marka adı: UPE
Sertifika: ISO9002
Model numarası: VID2701B/VIC2750D
Belge: VIC2750D.pdf
Min sipariş miktarı: 5000
Fiyat: $1-$5
Ambalaj bilgileri: PE torbalar
Teslim süresi: 12-15 iş günü
Ödeme koşulları: T/T
Yetenek temini: 5kpcs/gün
Detay Bilgi
Adı: Manyetik Kablo Bağlayıcısı Malzeme: TPE, Pirinç, Ndfeb N52, Beyaz LCP+%30 GF UL94 V-0
Yay Kuvveti: 60g±10g İşçi kelebek: 0,4 mm
Mevcut: 2A volatj: 12V
kablo uzunluğu: 1000 mm Renk: Beyaz
Tuz püskürtme testi: 48 saat Mekanik Yaşam: 10000 döngü dakika.
Kontak direnci: 50mΩ Max (PIN) Çalışma Sıcaklığı: -25°C'den +80°C'ye kadar

Ürün Açıklaması

Akıllı ayakkabılar için 8,0 mm çapında özel erkek ve dişi manyetik usb kablosu.


UPE profesyonel manyetik konnektör ve manyetik kablo konnektörü üreticisidir.

Profesyonel bir küresel üretici olan UPE şirketi, hassas müşteri gereksinimlerini karşılamak üzere tasarlanmış benzersiz manyetik çözümler sunmaktadır. Ürünlerimiz kompakt, hassas mühendislik ürünü bir form faktörüne sahiptir. Manyetik pogo pinleri kullanarak, zorlu ortamlarda bile mükemmel elektriksel iletkenlik ve üstün korozyon direnci sağlarlar.


Ürünler ağırlıklı olarak Avrupa, Amerika Birleşik Devletleri, Kanada, Avustralya ve Asya'daki gelişmiş ülkelere ve bölgelere satılmaktadır.


Erkek manyetik kablo konnektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplaması 5U" Min Au üzeri 60~100U"Ni);

Gövde: Beyaz LCP+%30GF UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo:Beyaz OD 3.00*2C(TC43*0.08),
Kablo Kılıfı: BeyazTPE 90A .
Konnektör Kılıfı: BeyazTPE 90A..
...Mekanik:
Yay kuvveti: 0,4 mm çalışma strokunda 60g±10g.
Tam strok: 0,6 mm.
Mekanik ömür: 10000 döngü Min..
...Elektriksel:
Gerilim: 12 V.
Akım: 2A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 Saat.


Dişi manyetik konnektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni;
Gövde: Beyaz LCP+%30GF UL94 V-0;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim: 12,0 V.
Akım: 3,0A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 Saat.
...& Anahtar denetim boyutu.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. PCB kartına takılan kaynak;
2. Tellerin kaynaklanmasından sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.


Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Adı

Manyetik Kablo Konnektörü

Tip

Erkek/Dişi

Pin

2pin

Çap

8,0 mm

Kablo

TPE

Kablo uzunluğu

1000±20mm

Renk

Beyaz

Pogo pini/Dönüş Parçaları

Kurşunsuz C6801

Mıknatıs

N52 NdFeB Kaplama Ni 15-20um

Gövde

Beyaz LCP+%30GF UL94 V-0

Yay kuvveti

60g±10g,at 0,4mm çalışma stroku

Tam strok

0,6 mm

Mekanik ömür

10000 döngü Min..

Akım

2A Maks.

Gerilim

DC 12V

Temas direnci

50mΩ Maks (PIN).

Çalışma Sıcaklığı

-25℃to +80℃

Tuz püskürtme testi

48 Saat

Sertifikasyon

ROHS veya REACH uyumlu ürün

Test

%100 açık ve kısa devre testi


Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

Smart ayakkabılar için çapı 8.0mm özel erkek ve kadın manyetik USB kablosu 0

ÖnerilenPCB düzeni

Smart ayakkabılar için çapı 8.0mm özel erkek ve kadın manyetik USB kablosu 1

Manyetik Konnektörün Avantajları:

●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirme tasarımı;

●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Ömür: 100.000-200.000 döngüye kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

Mıknatıs konnektörünün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

Ürün kısa devre önleyici yapı tasarımı ve hatasız;

Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Ses sinyali iletiminin yerini alabilir

Yer tasarrufu sağlayan dişi konnektörler ve PCB adaptörleri, pogo tipi ve SMT DIP yama kablosu bağlantıları sağlayabilir

Mükemmel korozyon direnci derecesi (48H-120H), zorlu ortamlarda kullanım gereksinimlerini karşılar

Mükemmel genişletilebilir arayüzler, (Güç Sinyali, Video Ses, Jak, Vb.) uygulayabilir

Geliştirme süresi kısadır, kalıp yapım maliyeti düşüktür ve özelleştirme için uygundur


Ürün uygulamaları:

1. Havacılık, tıbbi cihazlar, otomotiv araç içi elektronik, küçük ev aletleri, otomatik endüstriyel ekipmanlar, veri iletişim ekipmanları, endüstriyel denetim ekipmanları, kablosuz cihazlar, raylı hareketli akıllı araçlar
2: Sanal gerçeklik cihazları (VR), insansız hava aracı cihazları, akıllı robot cihazları
3: Akıllı giyilebilir ürünler, akıllı konumlandırma ürünleri (çocuk akıllı saatleri, akıllı bileklikler, giyilebilir cep telefonları, Bluetooth kulaklıklar, vb.)
4: Akıllı ev cihazları, akıllı el tipi terminal cihazları, akıllı sıhhi tesisat ekipmanları, akıllı dış mekan spor ekipmanları, akıllı fizyoterapi ve güzellik cihazları
5: Tüketici elektroniği, küçük ev aletleri (yazıcılar, akıllı telefonlar, bilgisayarlar, kameralar, görsel-işitsel ekipmanlar, PDA)


Neden bizi seçmelisiniz?

1. Ar-Ge ekibi bağımsız tasarım ve geliştirme yetenekleri, ürün geliştirmeyle özelleştirilebilir; sadece bir kimliğiniz olsun, gerisini sizin için biz hallederiz, ücretsiz geliştirme, Ar-Ge süresi 3-5 iş günü.

2. Çok programlı seçim, yuvarlak, kare, dikdörtgen, şekilli bağlantı ürünleri, güzel görünüm elde etmek, yerden tasarruf etmek, kolay takmak, manyetik kuvvet 1N ila 30N'ye ulaşabilir.

3. Bağlantı yolu: mıknatıstan mıknatısa, mıknatıstan alaşıma, mıknatıstan demir saclara vb., farklı yapı ve uygulamaları karşılamak, manyetik alan girişimini önlemek, NdFeB mıknatıs kullanmak, manyetik kuvveti sonsuza kadar koruyabilir.


Manyetik kablo konnektörü siparişi nasıl verilir

Adım 1: Gereksinimlerinizi Gönderin
Bu temel ayrıntıları sağlayın:

Konnektör Tipi: örn., Yalnızca Şarj, Veri+Güç (USB-C/HDMI), Pogo Pini, Hibrit

Miktar: Tahmini yıllık hacim (örneğin, 50K birim/yıl)

Özelleştirme İhtiyaçları:
.Şekil/boyut (örneğin, dairesel Ø5mm, dik açılı)
.Akım değeri (örneğin, 8A hızlı şarj)

.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal türü (örneğin, USB 2.0 + 12V güç)
Estetik (renk, marka, yüzey kaplaması)

Teknik Özellikler: Çalışma gerilimi, eşleşme döngüleri, çalışma sıcaklığı aralığı

Adım 2: Teklif ve Anlaşma
UPE sağlar:
.Birim fiyatlandırması (5K+ siparişler için hacim indirimleri)
.Teslim süresi (prototip oluşturma + seri üretim)
.Ödeme koşulları (örneğin, %50 depozito, %50 sevkiyat öncesi)

Sonuçlandır: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi Onaylayın ve Ödeme Yapın
Bir PO veya resmi sipariş sözleşmesi imzalayın

Güvenli bir şekilde ödeme yapın:
.Banka Havalesi (SWIFT/TT)
.PayPal
.Akreditif (toplu siparişler için)

Adım 4: Üretim ve Nakliye
Prototip Oluşturma: 5-7 gün (seri üretimden önce numune onayı)

Seri Üretim: 15-20 gün (esnek ölçeklendirme)

Nakliye:
.EXW
.İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)

Adım 5: Kalite Güvencesi
Sevkiyat öncesi: UPE, QC raporları sağlar (IP testi, süreklilik kontrolleri)

Teslimat sonrası: Şunları inceleyin:
.Boyutsal doğruluk
.Sinyal/güç performansı
.Kaplama tutarlılığı
