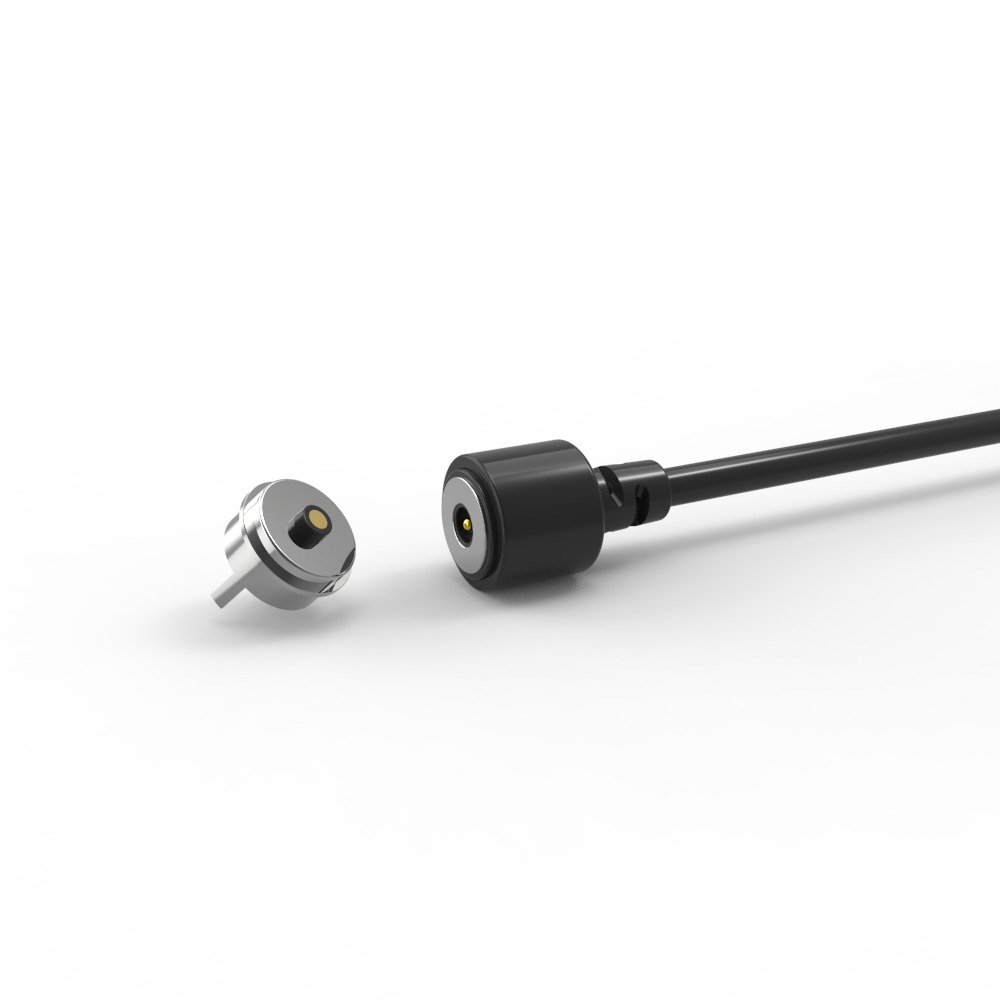

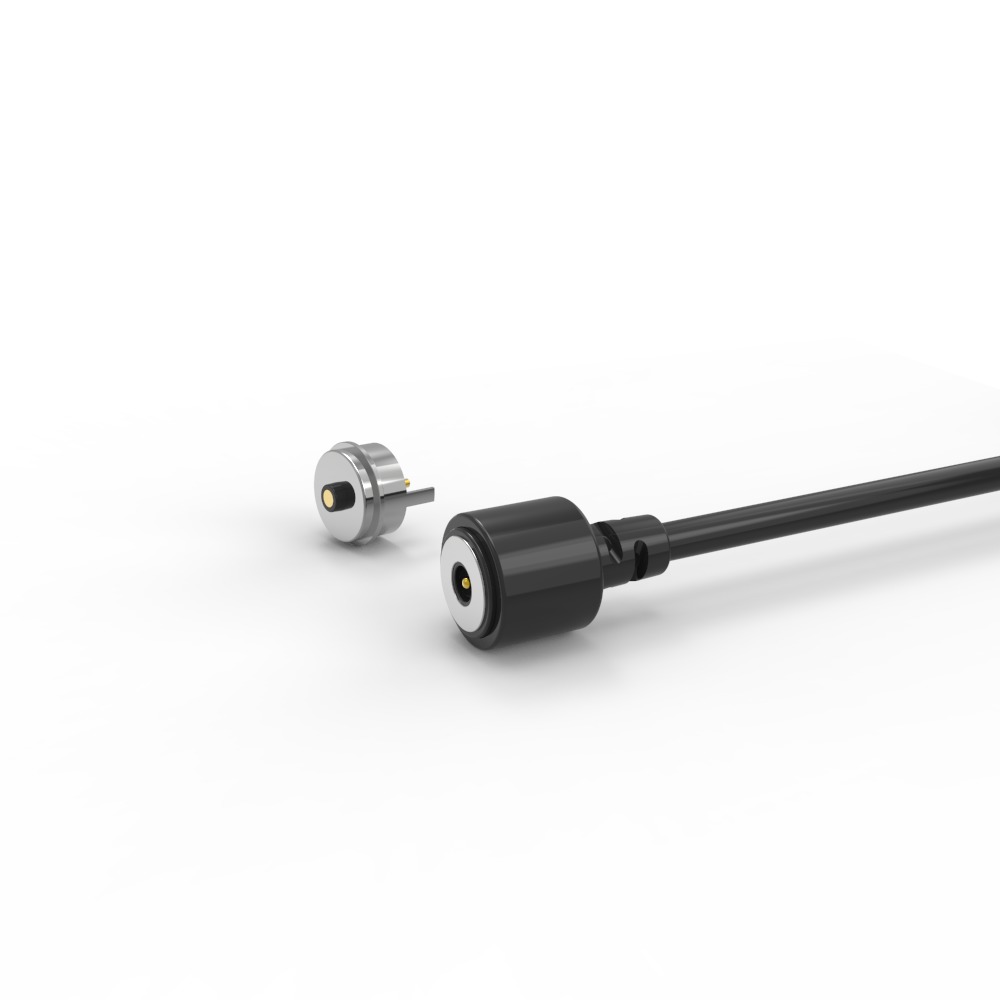

DC manyetik pogo pin bisiklet ışığı için erkek ve dişi kablo bağlantısı

Bisiklet lambası için DC manyetik pogo pin erkek ve dişi kablo konnektörü

Union Precision Electronic Co.,Ltd (UPE)  araştırma ve geliştirme, üretim, satış konularına odaklanmıştır: hassas manyetik konnektör, hassas manyetik şarj kablosu konnektörü, müşterilere manyetik çözümler sunmak.

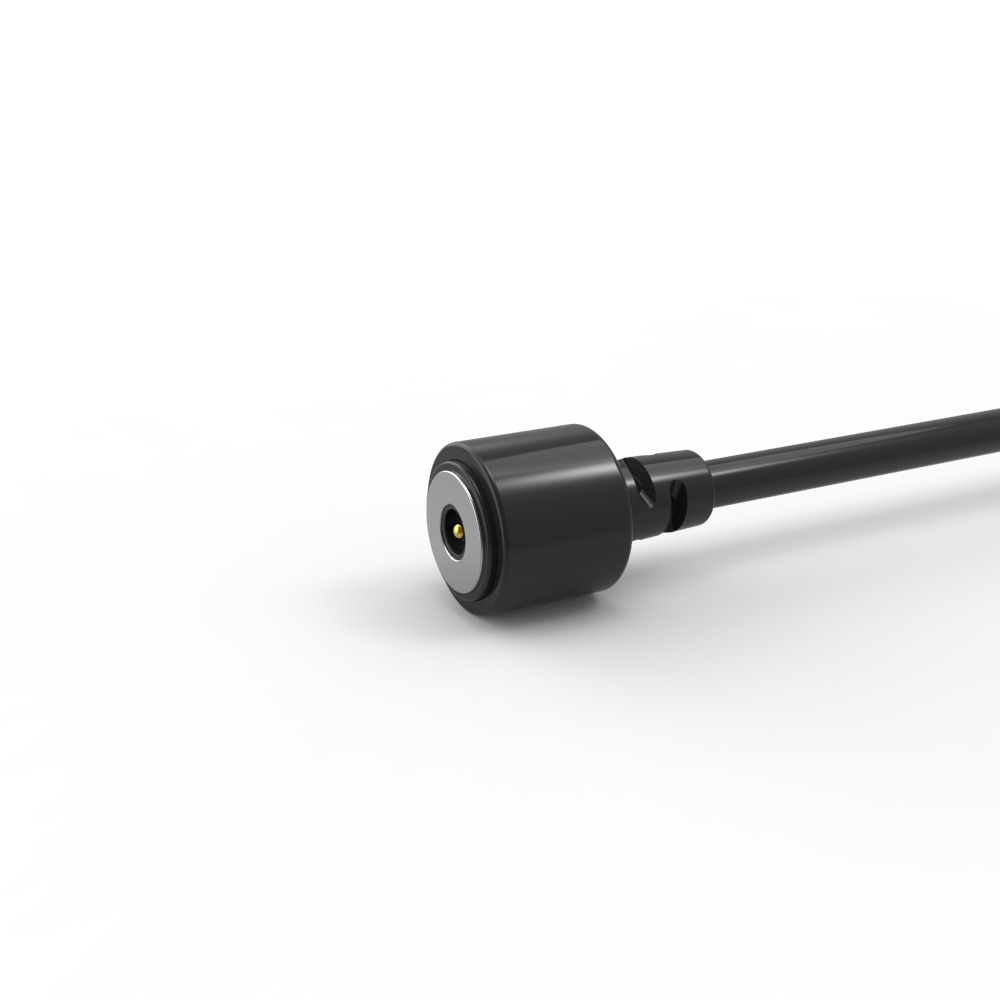

Erkek manyetik kablo konnektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplaması 5U" Min Au üzeri 60~100U"Ni);
Gövde: siyah HTN+%30GF UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo: siyah OD 3.00*2C(TC43*0.08),
Kablo Kılıfı: siyah TPE 90A .
Konnektör Kılıfı: siyah TPE 90A..
...Mekanik:
Yay kuvveti: 0,4 mm çalışma strokunda 60g±10g.
Tam strok: 0,6 mm.
Mekanik ömür: 10000 döngü Min..
...Elektriksel:
Gerilim: 12 V.
Akım: 2A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 H.

Dişi manyetik konnektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni;
Gövde: Siyah HTN+%30GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim: 12,0 V.
Akım: 5,0A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
...& Anahtar denetim boyutu.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. PCB kartına takılan kaynak;
2. Tellerin kaynaklanmasından sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

 Dikkat:
1. Mıknatıs NdFeB malzeme kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırılma, aynı kutup bağlantısı hariç)

2. Mıknatıs manyetik alan paraziti mevcuttur

3. Kısa devre koruması tasarlayabilir

Manyetik Konnektörler Nasıl Çalışır?

.Her iki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır
.Fişin arkasındaki ışık, gücün aktığını gösterir
.Taraflar ayrıldığında, güç akışı hemen durur
.Konnektörler birbirini ittiği için kısa devrelerden kaçınırlar ve eğer çekiyorlarsa, yalıtılmış kısımlardadır (çünkü her iki konnektör de aynı manyetik kutbu serbest bırakır)

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

Önerilen pcb düzeniUPE Gücü:

1. Ar-Ge ekibi bağımsız tasarım ve geliştirme yetenekleri, ürün geliştirmeyle özelleştirilebilir; sadece bir kimliğiniz olsun, gerisini sizin için biz hallederiz, ücretsiz geliştirme, Ar-Ge süresi 3-5 iş günü.

2. Çok programlı seçim, yuvarlak, kare, dikdörtgen, şekilli bağlantı ile güzel görünüm elde etmek, yerden tasarruf etmek, kolay takma, manyetik kuvvet 1N ila 30N'ye ulaşabilir.

3. Bağlantı yolu: mıknatıstan mıknatısa, mıknatıstan alaşıma, mıknatıstan demir levhalara vb., farklı yapı ve uygulamaları karşılamak, manyetik alan parazitini önlemek, NdFeB mıknatıs kullanmak, manyetik kuvveti sonsuza kadar koruyabilir.

Manyetik Konnektörün Avantajları:

1. Zahmetsiz Kullanıcı Deneyimi

. Otomatik Adsorpsiyon: Basit bir "geçmeli" hareketle kolayca bağlanır – hassas hizalama gerekmez.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!2. Olağanüstü Dayanıklılık

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!. Sağlam Tasarım: Güçlendirilmiş yapı, fiziksel strese ve sık kullanıma karşı dayanıklıdır.

3. Çevresel Esneklik

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!. Toz Direnci: Sızdırmaz tasarım, parçacık girişini önler.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!. Hızlı Şarj Desteği: 5A–10A akımları yönetir, güç tüketen cihazlar için hızlı şarj sağlar.

. Düşük Direnç: Minimum enerji kaybıyla verimli yüksek akım iletimi için optimize edilmiştir.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!. Özelleştirilebilir Estetik: Şekil, renk ve markalaşma, ana cihazlarla (örneğin, giyilebilir cihazlar, IoT aletleri) eşleşecek şekilde uyarlanmıştır.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!6. Gelişmiş Güvenlik

. Kısa Devre Önleyici: Bağlantı/yanlış hizalama sırasında kazara kısa devrelere karşı yerleşik koruma.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!7. Gelişmiş Sinyal Yeteneği

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!. Sinyal Bütünlüğü: Sık bağlantı kesintilerinde bile video/ses için kararlı iletimi korur.

Ürün uygulama alanları şunlardır:

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!2. Dizüstü bilgisayar, tablet PC, PDA, el tipi veri terminali;

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!4. Havacılık, uzay, askeri iletişim ve askeri elektronik

5. Otomobil, otomobil navigasyonu, test cihazı ve ölçüm ekipmanları

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!1. Neden bizi seçmelisiniz?

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!2. Bizim için ürünleri özelleştirebilir misiniz?

Sizin için özelleştirmekten veya sizin için tasarlamaktan çok memnunuz. Lütfen bize çiziminizi veya numunelerinizi sağlayın ve ürünlerle ilgili özel gereksinimlerinizi bize bildirin. Gereksinimlerinize göre en kısa sürede özelleştirebiliriz.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!Stok kalemleri ise, müşterilere ücretsiz numune sağlıyoruz, ancak navlunu siz karşılamalısınız.

Özelleştirilmiş ürünler ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!4. Teslimat süreniz ne kadar?

Teslimat süresi, müşterinin siparişinin miktarına ve zorluğuna bağlıdır. Genellikle, stok malları 3 gün içinde teslim edilirken, özelleştirilmiş ürünler 2 hafta içinde teslim edilir.

5. Şirketinizin kalite kontrolü nasıl?
Ürünlerin kalitesini sağlamak için ürünleri test edip inceleyeceğiz. Kalite şirketimizde en önemli şeydir, malzemeden teslimata kadar her şey iki kez kontrol edilecek ve şirket bunu sağlamak için IS09001 alacaktır.
