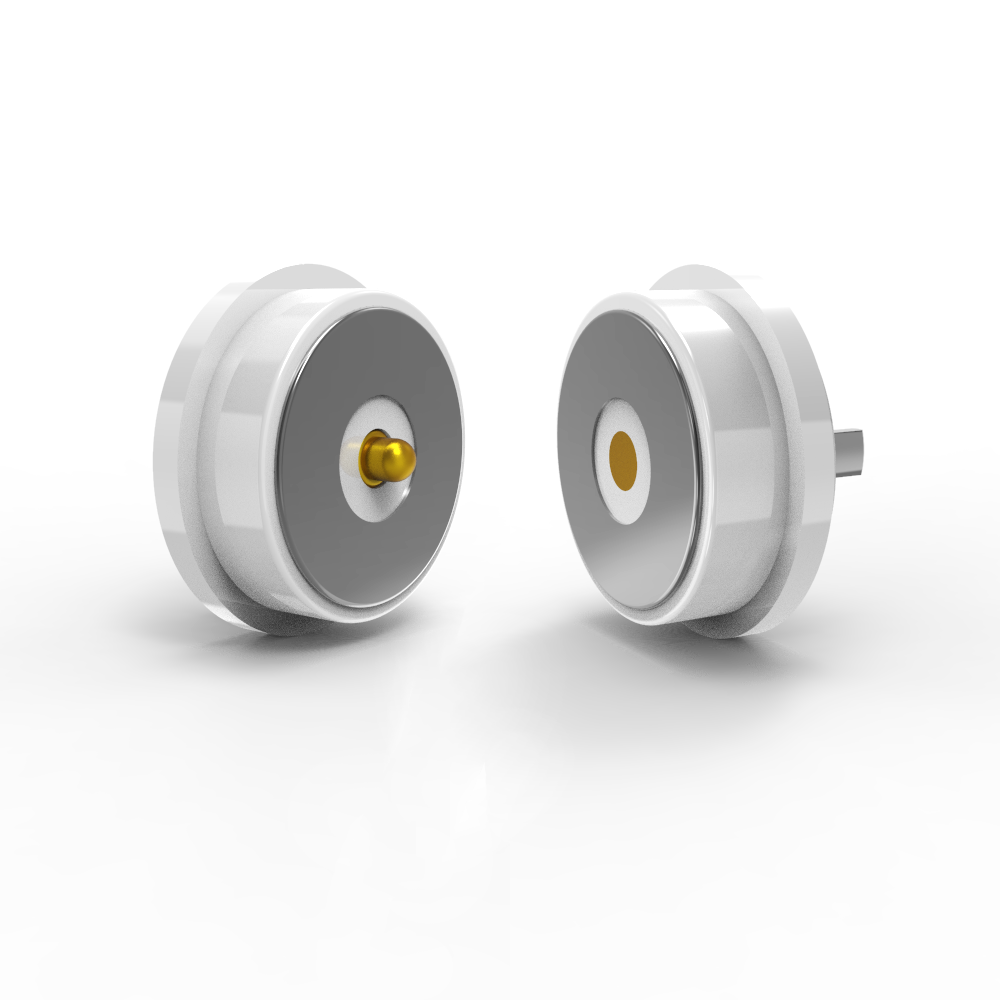

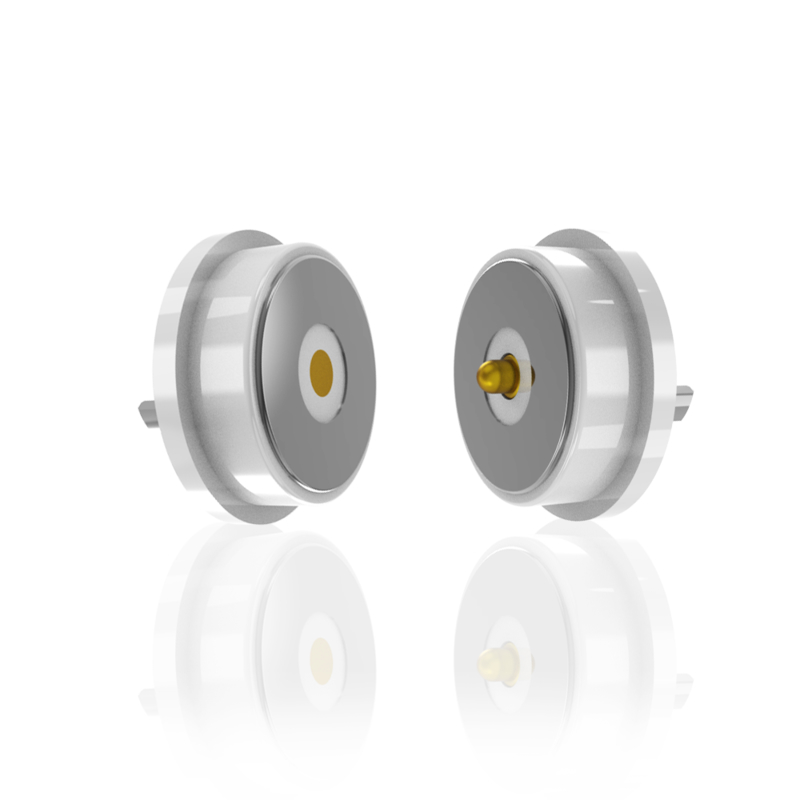

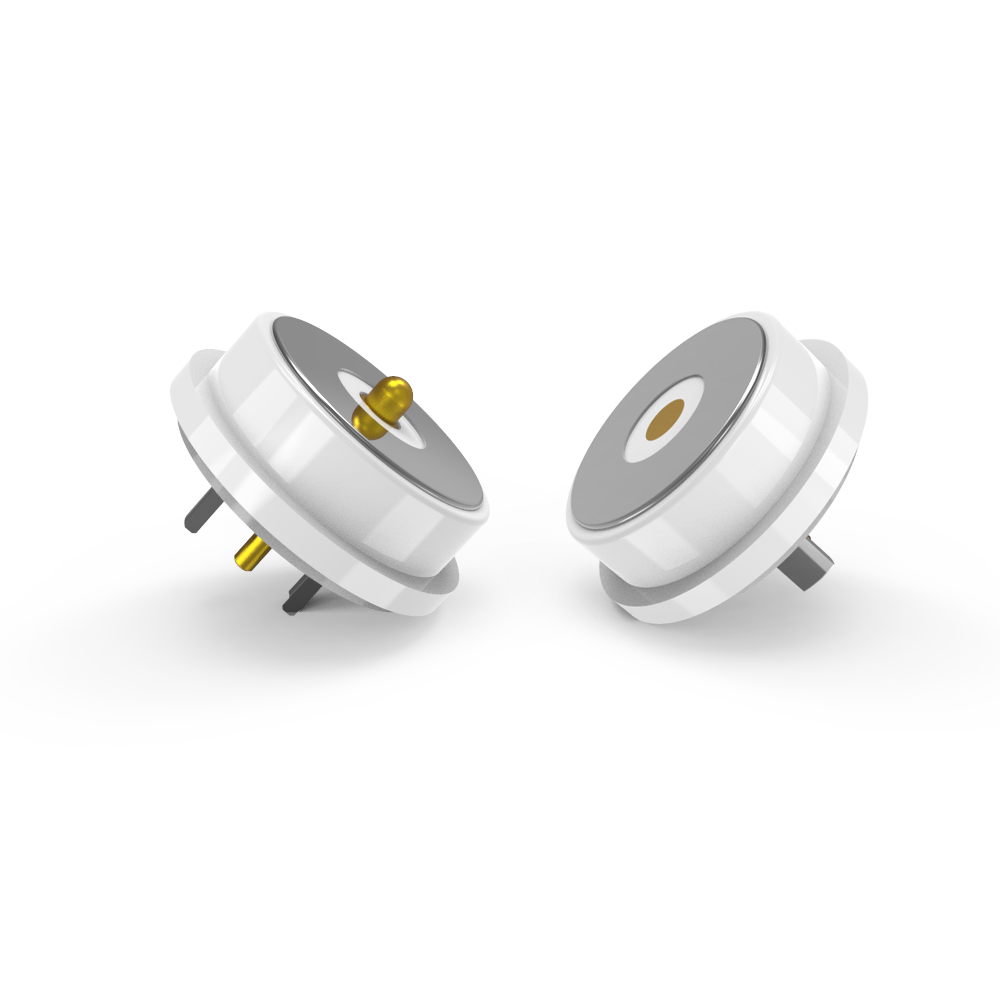

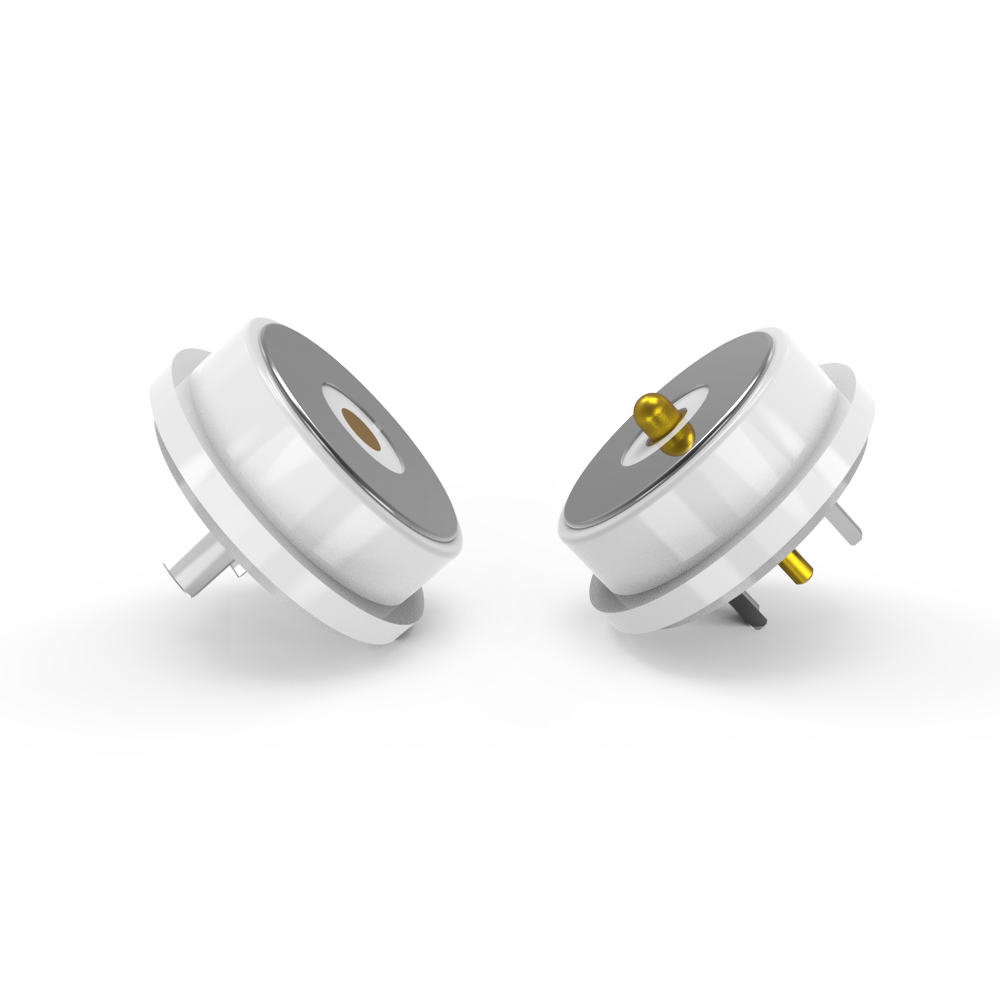

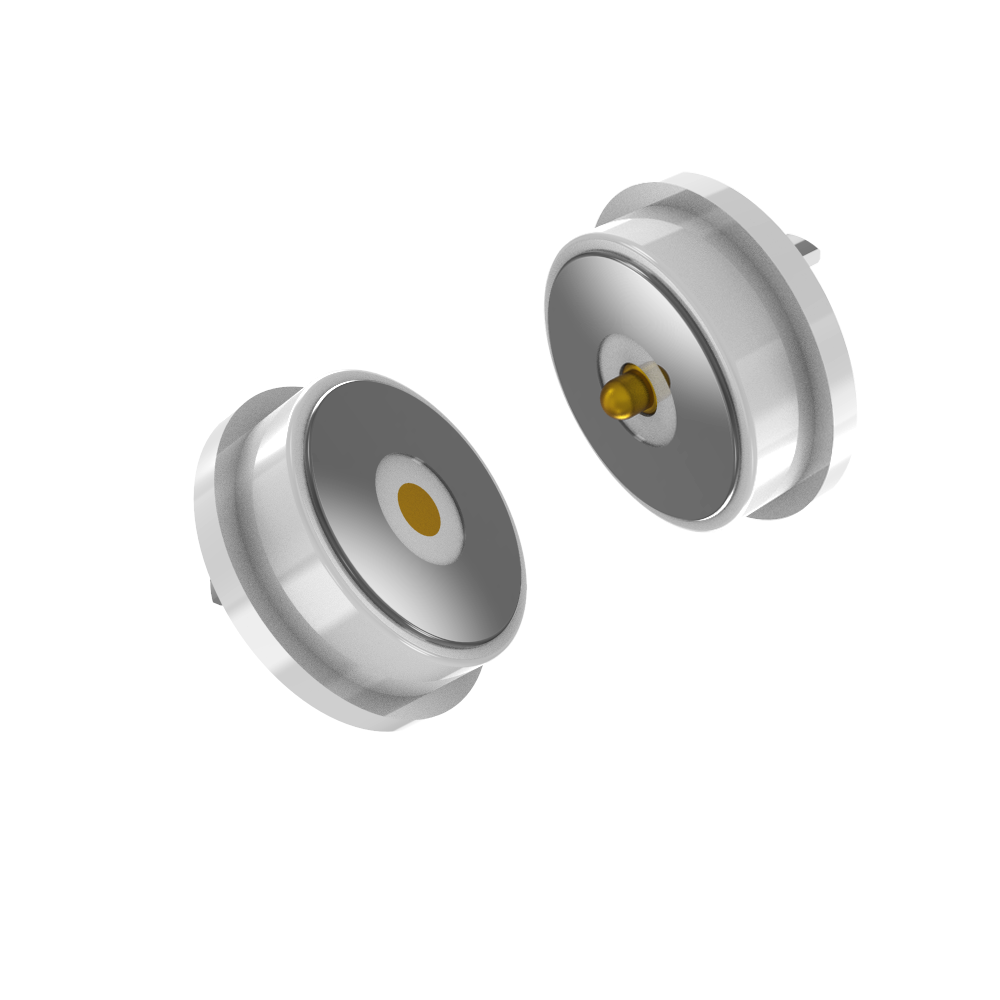

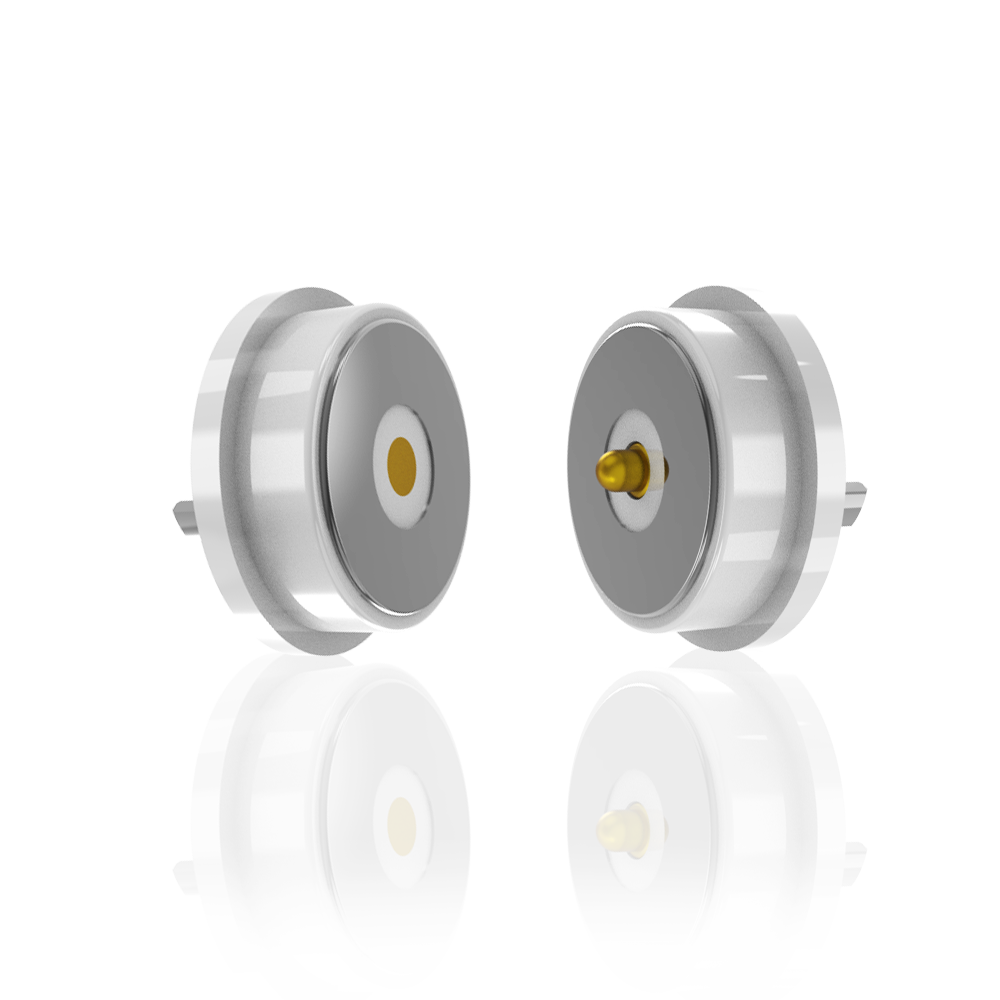

Akıllı sessiz toka için 10.0mm yuvarlak erkek ve dişi manyetik pogo pin konnektörü

10.0mm yuvarlak erkek ve kadın manyetik pogo pin bağlantısı akıllı sessiz pranga için.

UPE profesyonel tasarım ve imalat müşteriler için manyetik konektör, manyetik kablo konektörü.
Sadece bize kimliğinizi ve ürün başvurunuzun açıklamasını ve gereksinimlerinizi vermeniz gerekiyor.o zaman mühendisimiz size bir öneride bulunacak ve biz de ürün tasarımınızı bitirmek için size yardımcı olabiliriz, ya da UPE ihtiyacınız olursa sizin için tasarlayabilir.

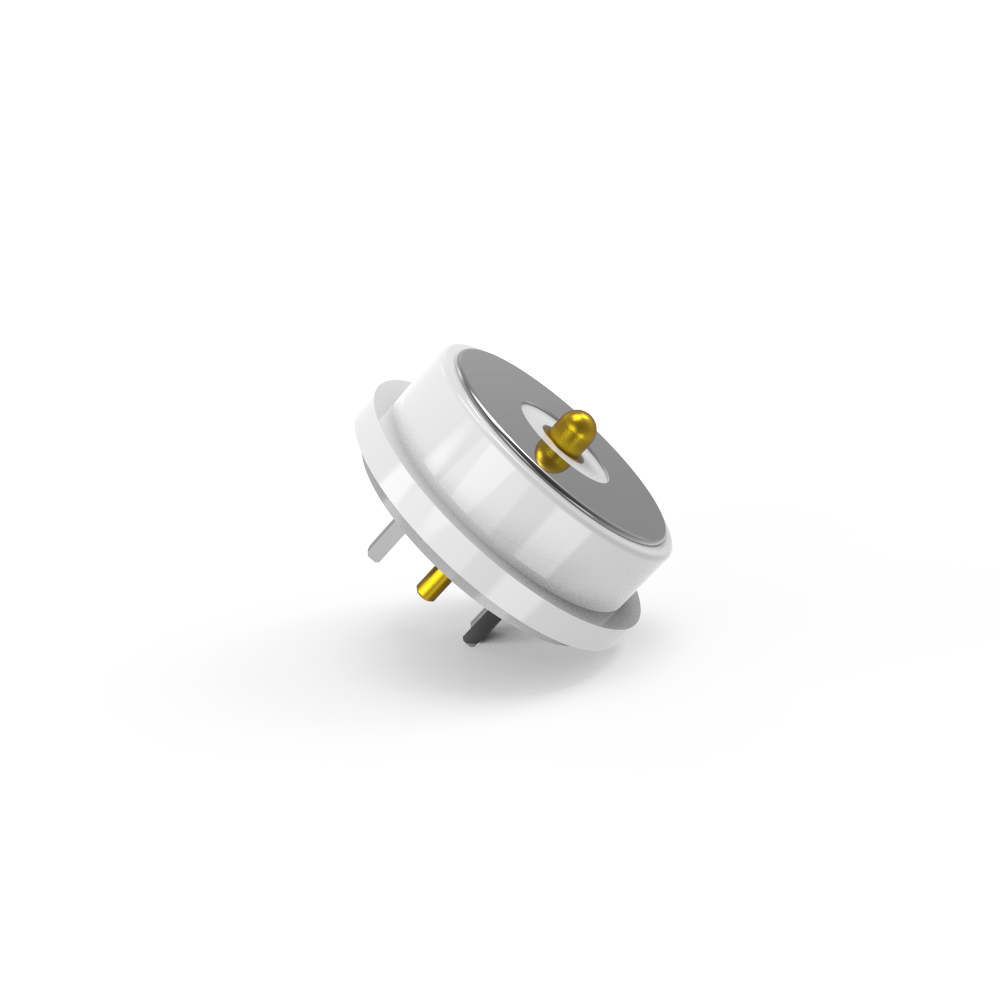

Erkek manyetik bağlantı parçası

Malzeme:

Plunger: kurşunsuz C6801, 60 ~ 100U "Ni üzerinde 5U" Min Au kaplama;
Fıçı: kurşunsuz C6801, 60~100U'nin üzerinde 5U"Min Au kaplama;
Yay:SUS 304 kaplama 1U"Au;
Ev: Beyaz LCP+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Mekanik:
Bahçe gücü: 70g±20g, 1.0mm çalışma çarpmasında.
Tam boğa:1.2 mm.
Mekanik ömrü: Min 50.000 döngü.
... Elektrik:
Voltaj:12.0 V.
Akım:3.0 A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
.. ve Anahtar denetim boyutu.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

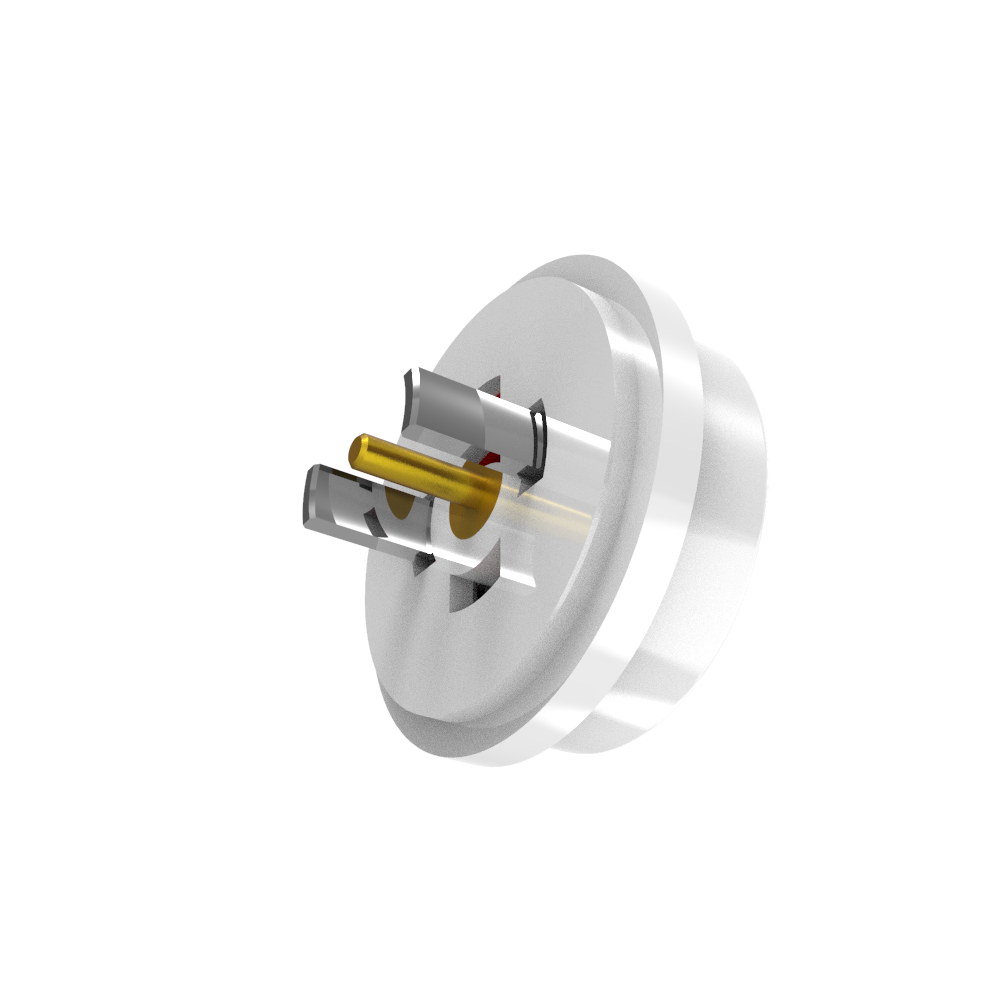

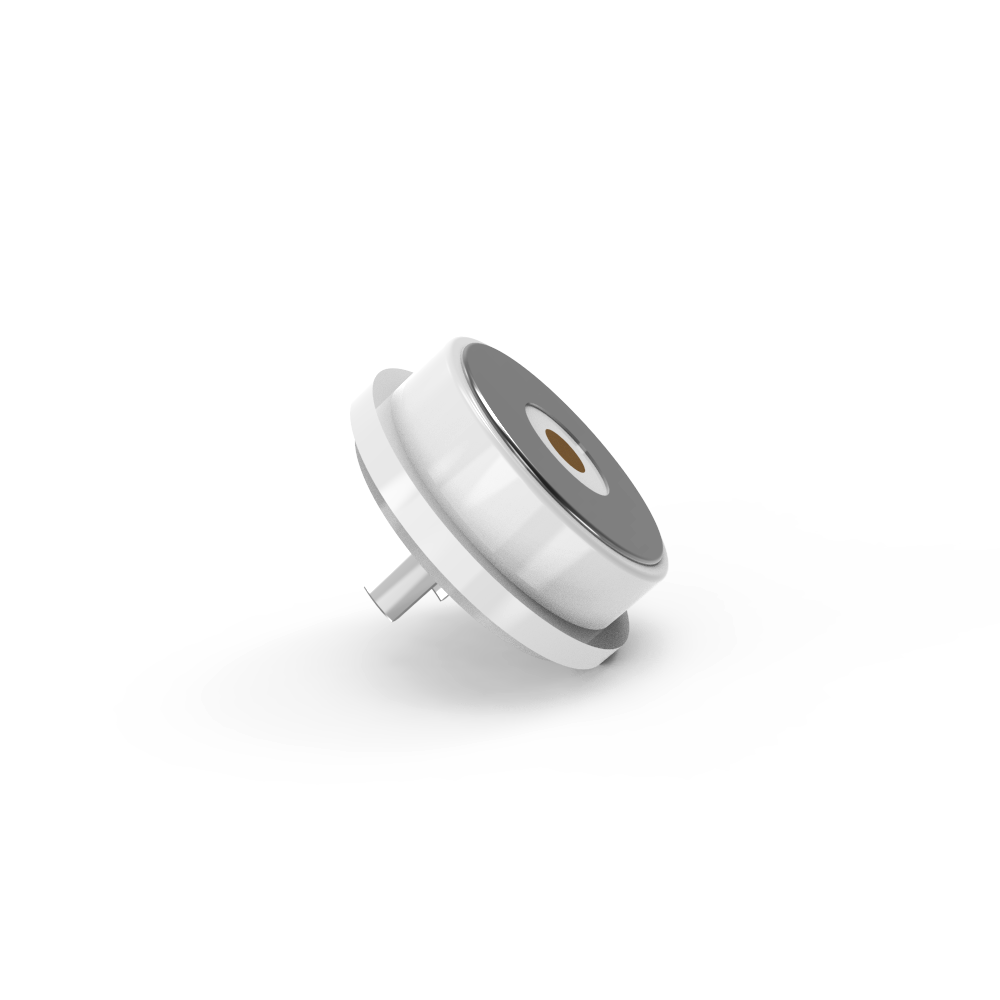

Dişi manyetik bağlantı parçası

Malzemeler:
PIN: Kurşunsuz C6801, 60~100U'nin üzerinde 5U"Min Au kaplama;
Ev: Beyaz LCP+30%GF UL94 V-0;
Kabuk: kurşunsuzC6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım:3.0 A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... & Anahtar denetim boyutu.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

DC manyetik bağlantı parametresi:

Dairesel Erkek Manyetik Bağlantı Teknik Çizim

Yuvarlak Dişi Manyetik Bağlantı Teknik Çizim

PCB düzenlemesi:

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım aktarımına dayanır;

●Manyetik bağlantının görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir.

●Ürünün kısa devreye karşı yapısı tasarımı ve yanıltıcı olmayan;

●Yüksek frekanslı sinyal iletimini gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

●Yer tasarrufu yapan kadın konektörler ve PCB adaptörleri pogo tipi ve SMT DIP yama kablosu bağlantılarını elde edebilir

●Mükemmel korozyon direnci derecesi (48H-120H), sert ortamlarda kullanım gereksinimlerini karşılar

●Harika genişletilebilir arayüzler, uygulayabilir ( Güç Sinyalı, Video Ses, Jack, Vb.)

●Gelişim süresi kısa, kalıp üretim maliyeti düşük ve özelleştirme için uygundur

Manyetik konektör ürünlerinin uygulanması:

1Havacılık, tıbbi cihazlar, otomotiv içi elektronik, küçük ev aletleri, otomatik endüstriyel ekipman, veri iletişimi ekipmanları, endüstriyel denetim ekipmanları,Kablosuz cihazlar, ray hareketli akıllı araçlar
2: Sanal gerçeklik cihazları (VR), insansız hava aracı cihazları, akıllı robot cihazları
3: Akıllı giyilebilir ürünler, akıllı konumlandırma ürünleri (çocuk akıllı saatleri, akıllı bilezikler, giyilebilir cep telefonları, Bluetooth kulaklıkları vb.)
4: Akıllı ev cihazları, akıllı el terminal cihazları, akıllı sanitasyon ekipmanları, akıllı açık hava spor ekipmanları, akıllı fizyoterapi ve güzellik cihazları
5: Tüketici elektroniği, küçük ev aletleri (yazıcılar, akıllı telefonlar, bilgisayarlar, kameralar, ses-görsel ekipmanlar, PDA)

Neden UPE sizin ortağınız olsun?

1.R & D ekibi bağımsız tasarım ve geliştirme yetenekleri, ürün geliştirme ile özelleştirilebilir; sadece bir kimlik var, biz sizin için sol yapacağız, ücretsiz geliştirme, R & D zamanı 3-5 çalışma günü.

2Çoklu program seçimi projeleri, yuvarlak, kare, dikdörtgen, şekilli bağlantı, güzel bir görünüm elde etmek için yolun esnek kullanımı, alan tasarrufu, kolay fiş,manyetik kuvvet 1N'den 30N'ye kadar ulaşabilir.

3Bağlantı yolu: mıknatıs ile mıknatıs, alaşımla mıknatıs, demir levhalarla mıknatıs vb.manyetik kuvveti sonsuza kadar koruyabilir..

UPE ile manyetik bağlantı siparişinizi nasıl yaparsınız

1İhtiyaçlarınızı Gösterin.

Satış ekibimizle iletişime geçin:

E-posta: [union@upetech.net]

Telefon: [+86 13434524996]

Çevrimiçi form: [www.pogopinsconnector.com]

Ayrıntıları belirtin:

✔ Uygulama (örneğin, tıbbi, otomotiv, tüketici elektroniği)

✔ Bağlantı türü (örneğin, manyetik pogo pin, şarj kablosu)

✔ Spesifikasyonlar (tanım, akım, boyut, su geçirmezlik derecesi vb.)

✔ miktar ve teslim süresi

2. Özel Bir Çözüm Al (Gerekirse)

Mühendislerimiz ihtiyaçlarınızı gözden geçirecek ve özel bir tasarım önerecektir (gerekirse).

Onay için 3 boyutlu modeller, numuneler veya teknik çizimler paylaşacağız.

Ödeme süresi:

%50 Depo (Önce Ödendi): Üretim maliyetlerini (materyal, işgücü) kapsar.

%50 bakiye (götürmeden önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Bank Transfer),PayPal,OCBC Bankası

Tavsiye:

Örnekler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).

Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü

Üretim süresi:10-15İş günü

Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika

Ticaret süresi:EXW

Kargo:Hava, Deniz, Ekspres

Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
