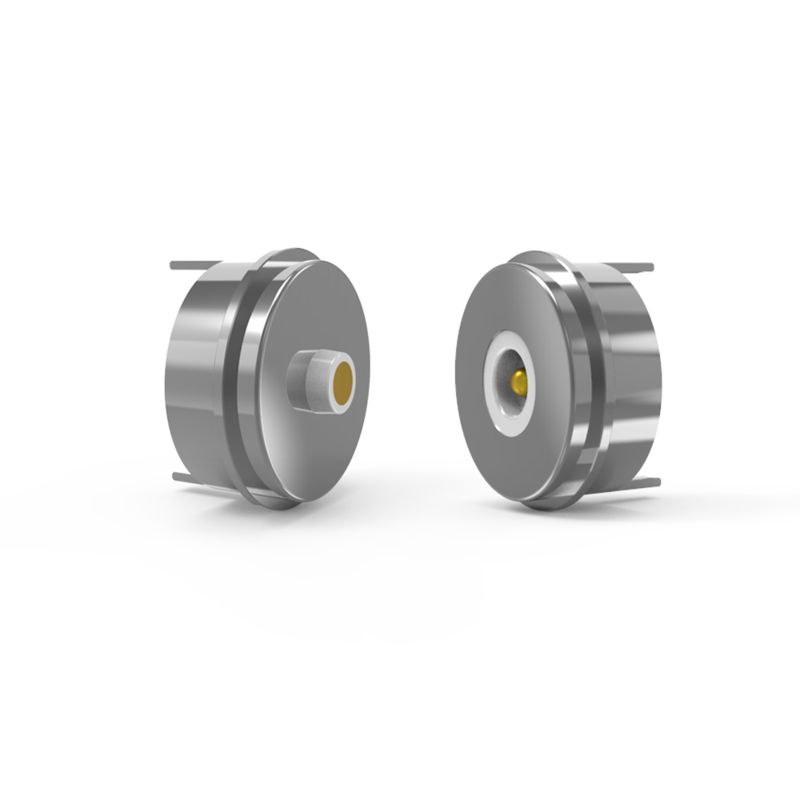

10mm yuvarlak erkek dişi manyetik konnektör 12V 5A manyetik güç konnektörü

10mm yuvarlak  erkek dişi manyetik konnektör 12V 5A manyetik güç konnektörü.

UPE profesyonel tasarım ve üretim manyetik konnektör, müşteri için manyetik kablo konnektörü.
Bize sadece kimliğinizi ve ürünlerinizin uygulamasını gereksinimlerinizle birlikte açıklamanız yeterlidir, ardından mühendisimiz size öneride bulunacaktır ve ayrıca ürün tasarımınızı tamamlamanıza yardımcı olabiliriz veya gerekirse UPE sizin için tasarlayabilir.

Erkek Manyetik Konnektör Parçası

...Malzeme:

Piston: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni;
Namlu: Kurşunsuz C6801, kaplama 5U"Min Au üzeri 60~100U"Ni;
Yay: SUS 304 kaplama 1U"Au;
Gövde: Beyaz LCP+%30GF UL94 V-0;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
...Mekanik:
Yay kuvveti: 1,0 mm çalışma strokunda 80g±20g.
Tam strok: 1,2 mm.
Mekanik ömür: 50000 döngü Min.
...Elektriksel:
Gerilim: 12,0 V.
Akım: 5,0 A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
..& Anahtar denetim boyutu.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı olmamak üzere):
1. PCB kartına takılan kaynak;
2. Kaynak tellerinden sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

Dişi Manyetik Konnektör Parçası

...Malzemeler:
PIN: Kurşunsuz C6801, kaplama 5U"Min Au üzeri 60~100U"Ni;
Gövde: Beyaz LCP+%30GF UL94 V-0;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim: 12,0 V.
Akım: 5,0 A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
...& Anahtar denetim boyutu.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı olmamak üzere):
1. PCB kartına takılan kaynak;
2. Kaynak tellerinden sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

DC Manyetik  Konnektörler Parametresi:

Dairesel Erkek Manyetik Konnektör Teknik Çizimi

Dairesel Dişi Manyetik Konnektör Teknik Çizimi

PCB Düzeni:

Manyetik Konnektörün Avantajları:

●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirme tasarımı;

●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarmak kolaydır ve cihazı çıkarmak kolay değildir;

●Ömür süresi: 100.000-200.000 döngüye kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

●Manyetik konnektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devre önleyici yapı tasarımı ve hatasız;

●Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 işlevi Video&Ses sinyali iletiminin yerini alabilir

●Yer tasarrufu sağlayan dişi konnektörler ve PCB adaptörleri, pogo tipi ve SMT DIP yama kablosu bağlantılarını sağlayabilir

●Mükemmel korozyon direnci sınıfı (48H-120H), zorlu ortamlarda kullanım gereksinimlerini karşılar

●Mükemmel genişletilebilir arayüzler, (Güç Sinyali, Video Ses, Jak, Vb.) uygulayabilir

●Geliştirme süresi kısadır, kalıp yapım maliyeti düşüktür ve özelleştirme için uygundur

Manyetik konnektör ürünleri uygulaması:
