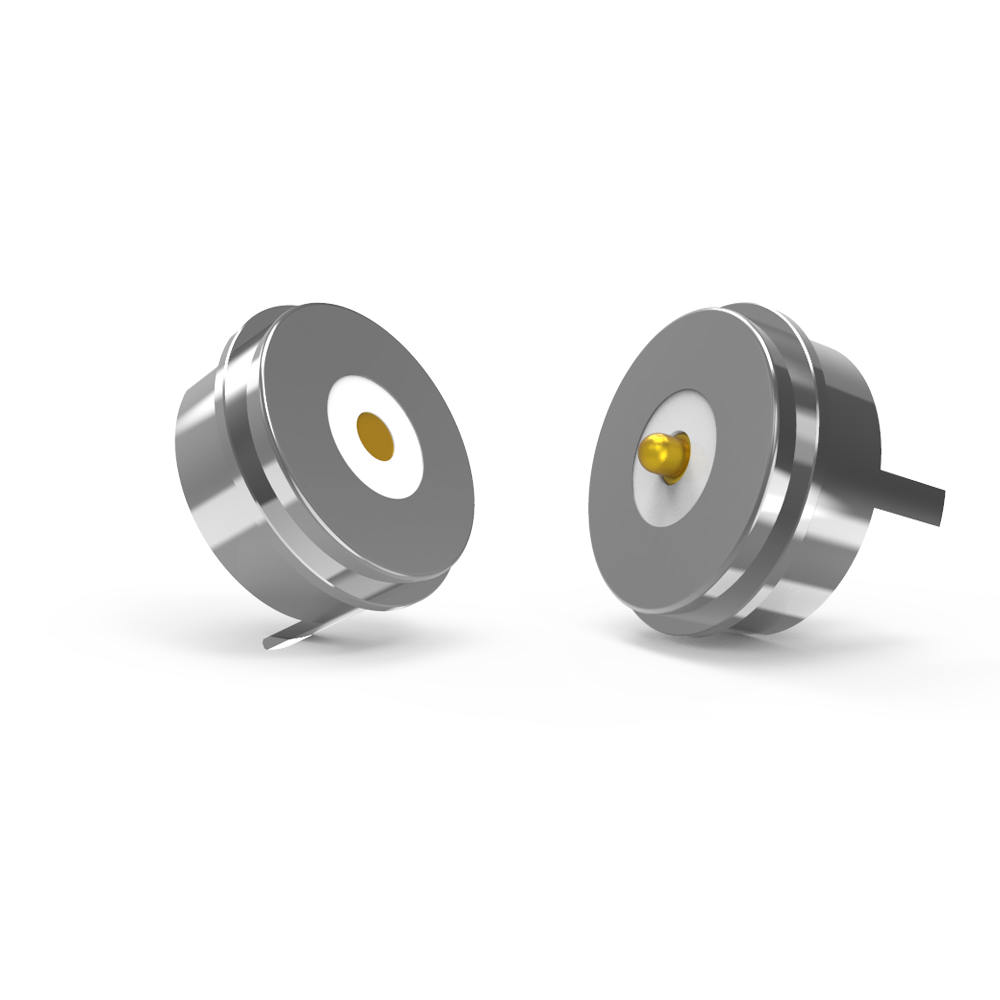

Diyas 10,0 mm erkek ve kadın LED için dairesel manyetik yaylı pogo pin konektörü

LED için 10,0 mm çapında erkek ve dişi dairesel manyetik yaylı pogo pin konnektörü.

UPE profesyonel tasarım ve üretim manyetik konnektör, müşteri için manyetik kablo konnektörü.
Bize sadece kimliğinizi ve ürünlerinizin uygulamasını gereksinimlerinizle birlikte açıklamanız yeterlidir, ardından mühendisimiz size öneride bulunacaktır ve ayrıca ürün tasarımınızı tamamlamanıza yardımcı olabiliriz veya gerekirse UPE sizin için tasarlayabilir.

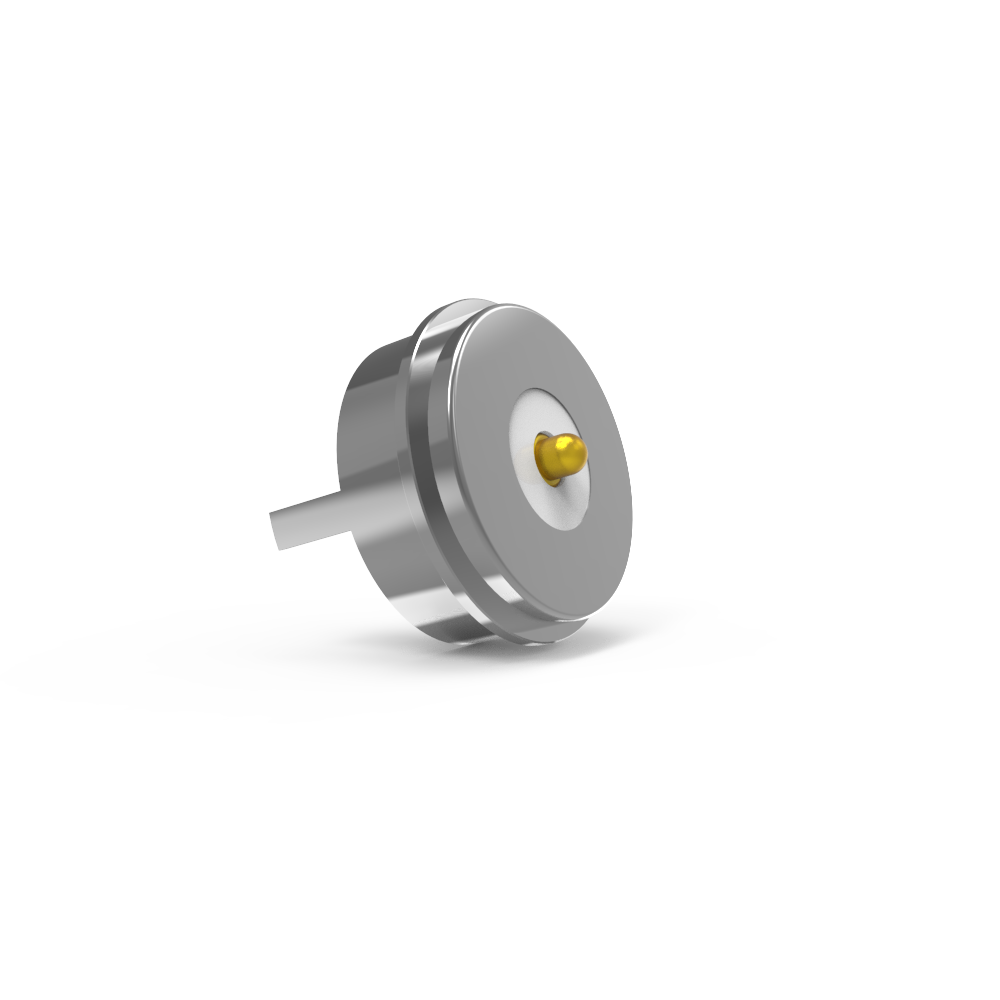

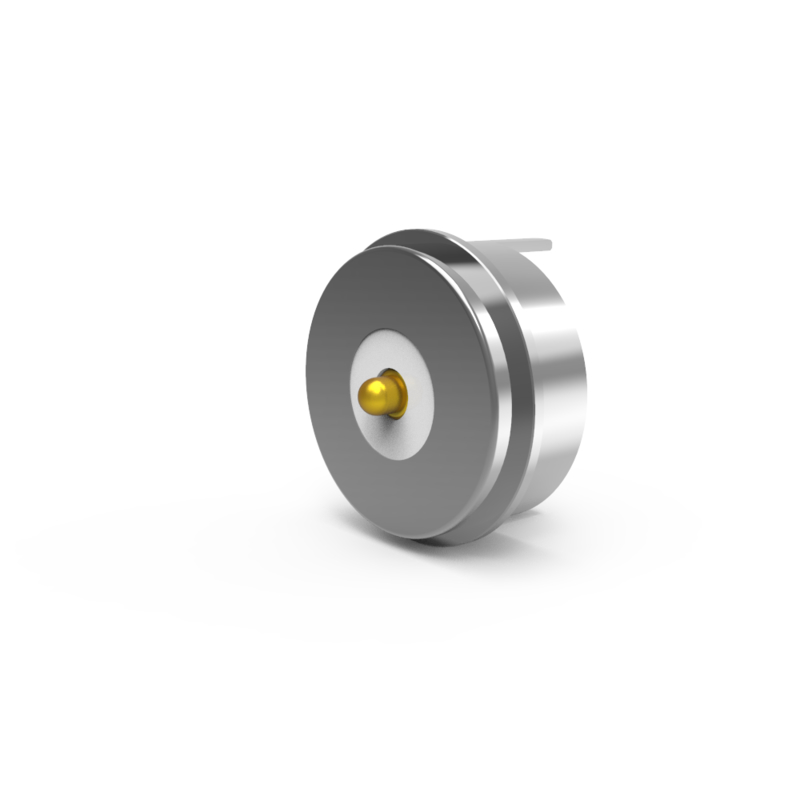

Erkek Manyetik Konnektör Parçası

...Malzeme:

Piston: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni;
Namlu: Kurşunsuz C6801, kaplama 5U"Min Au üzeri 60~100U"Ni;
Yay: SUS 304 kaplama 1U"Au;
Gövde: Beyaz LCP+%30GF UL94 V-0;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
...Mekanik:
Yay kuvveti: 1,0 mm çalışma strokunda 80g±20g.
Tam strok: 1,2 mm.
Mekanik ömür: 50000 döngü Min.
...Elektriksel:
Gerilim: 12,0 V.
Akım: 5,0 A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. PCB kartına takılabilir lehimleme;
2. Lehimleme tellerinden sonra şekillendirme ve kapsülleme;
3. PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

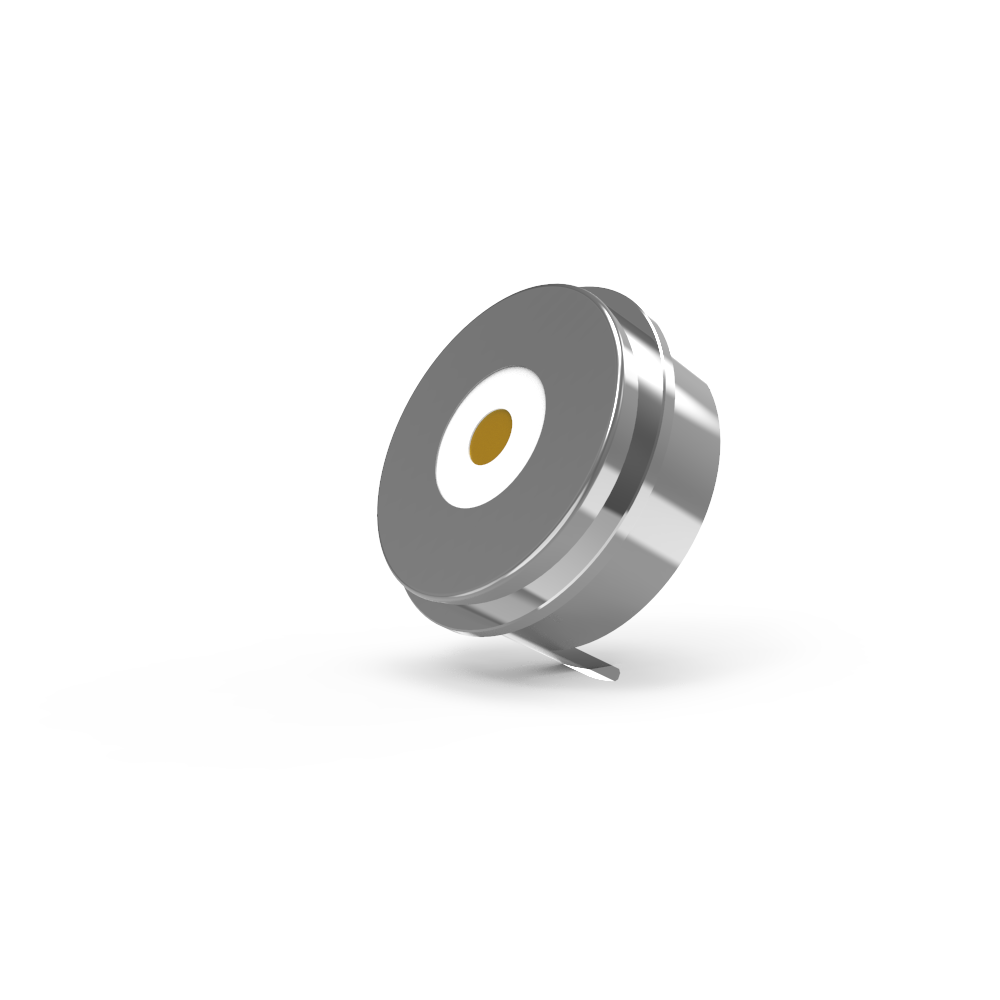

Dişi Manyetik Konnektör Parçası

...Malzemeler:
PIN: Kurşunsuz C6801, kaplama 5U"Min Au üzeri 60~100U"Ni;
Gövde: Beyaz LCP+%30GF UL94 V-0;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim: 12,0 V.
Akım: 5,0 A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. PCB kartına takılabilir lehimleme;
2. Lehimleme tellerinden sonra şekillendirme ve kapsülleme;
3. PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

DC Manyetik Konnektörler Parametresi:

Dairesel Erkek Manyetik Konnektör Teknik Çizimi

Dairesel Dişi Manyetik Konnektör Teknik Çizimi

PCB Düzeni:

Manyetik Konnektörün Avantajları:

●Otomatik adsorpsiyon bağlantı deneyiminin insanileştirilmesi;

●İnsanileştirilmiş düşme önleyici: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Ömür: 100.000-200.000 döngüye kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez olabilir (IPX8);

●Hızlı şarj süresi: 5A-10A mıknatıs konnektör tasarımı, büyük akım iletimine dayanır;

●Manyetik konnektörün görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir;

●Ürün kısa devre önleyici yapı tasarımı ve hatasız;

●Yüksek frekanslı sinyal iletimini gerçekleştirin, geleneksel USB2.0 HDMI 1.3 işlevi Video ve Ses sinyali iletiminin yerini alabilir

●Yer tasarrufu sağlayan dişi konnektörler ve PCB adaptörleri, pogo tipi ve SMT DIP yama kablosu bağlantılarını sağlayabilir

●Mükemmel korozyon direnci sınıfı (48H-120H), zorlu ortamlarda kullanım gereksinimlerini karşılar

●Mükemmel genişletilebilir arayüzler, (Güç Sinyali, Video Ses, Jak, Vb.) uygulayabilir

●Geliştirme süresi kısadır, kalıp yapım maliyeti düşüktür ve özelleştirme için uygundur

Manyetik konnektör ürünleri uygulaması:

1. Havacılık, tıbbi cihazlar, otomotiv yerleşik elektronik, küçük ev aletleri, otomatik endüstriyel ekipmanlar, veri iletişim ekipmanları, endüstriyel denetim ekipmanları, kablosuz cihazlar, raylı hareketli akıllı araçlar
2: Sanal gerçeklik cihazları (VR), insansız hava aracı cihazları, akıllı robot cihazları
3: Akıllı giyilebilir ürünler, akıllı konumlandırma ürünleri (çocuk akıllı saatleri, akıllı bileklikler, giyilebilir cep telefonları, Bluetooth kulaklıklar vb.)
4: Akıllı ev cihazları, akıllı el tipi terminal cihazları, akıllı sıhhi tesisat ekipmanları, akıllı dış mekan spor ekipmanları, akıllı fizyoterapi ve güzellik cihazları
5: Tüketici elektroniği, küçük ev aletleri (yazıcılar, akıllı telefonlar, bilgisayarlar, kameralar, görsel-işitsel ekipmanlar, PDA)

Neden UPE sizin ortağınız olmalı?

1. Ar-Ge ekibi bağımsız tasarım ve geliştirme yetenekleri, ürün geliştirmeyle özelleştirilebilir; sadece bir kimliğiniz olsun, gerisini sizin için biz halledeceğiz, ücretsiz geliştirme, Ar-Ge süresi 3-5 iş günü.

2. Çok programlı seçim, yuvarlak, kare, dikdörtgen, şekilli bağlantı ile güzel görünüm elde etmek, yerden tasarruf etmek, kolay takma, manyetik kuvvet 1N ila 30N'ye ulaşabilir.

3. Bağlantı yolu: mıknatıstan mıknatısa, mıknatıstan alaşıma, mıknatıstan demir levhalara vb., farklı yapı ve uygulamaları karşılamak, manyetik alan parazitini önlemek, NdFeB mıknatıs kullanmak, manyetik kuvveti sonsuza kadar koruyabilir.

Manyetik Konnektör Siparişinizi UPE ile Nasıl Verebilirsiniz?

1. Gereksinimlerinizi Gönderin

Satış ekibimizle şu yollarla iletişime geçin:

E-posta: [union@upetech.net]

Telefon: [+86 13434524996]

Çevrimiçi Form: [www.pogopinsconnector.com]

Ayrıntıları sağlayın:

✔ Uygulama (örneğin, tıbbi, otomotiv, tüketici elektroniği)

✔ Konnektör tipi (örneğin, manyetik pogo pin, şarj kablosu)

✔ Özellikler (gerilim, akım, boyut, su geçirmezlik derecesi vb.)

✔ Miktar ve teslim süresi

2. Özel Bir Çözüm Alın (Gerekirse)

Mühendislerimiz ihtiyaçlarınızı inceleyecek ve özel bir tasarım önerecektir (gerekirse).

Onay için 3D modeller, numuneler veya teknik çizimler paylaşacağız.

Ödeme Koşulu:

%50 Depozito (Peşin ödenir): Üretim maliyetlerini (malzemeler, işçilik) karşılar.

%50 Bakiye (Sevkiyattan önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Banka Havalesi),PayPal,OCBC Bankası

Tavsiye:

Numuneler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).

Numune Teslim Süresi: Envanter numunesi 2-3 İş günü/özelleştirilmiş numune 5-7 İş günü

Üretim Teslim Süresi:10-15 İş günü
