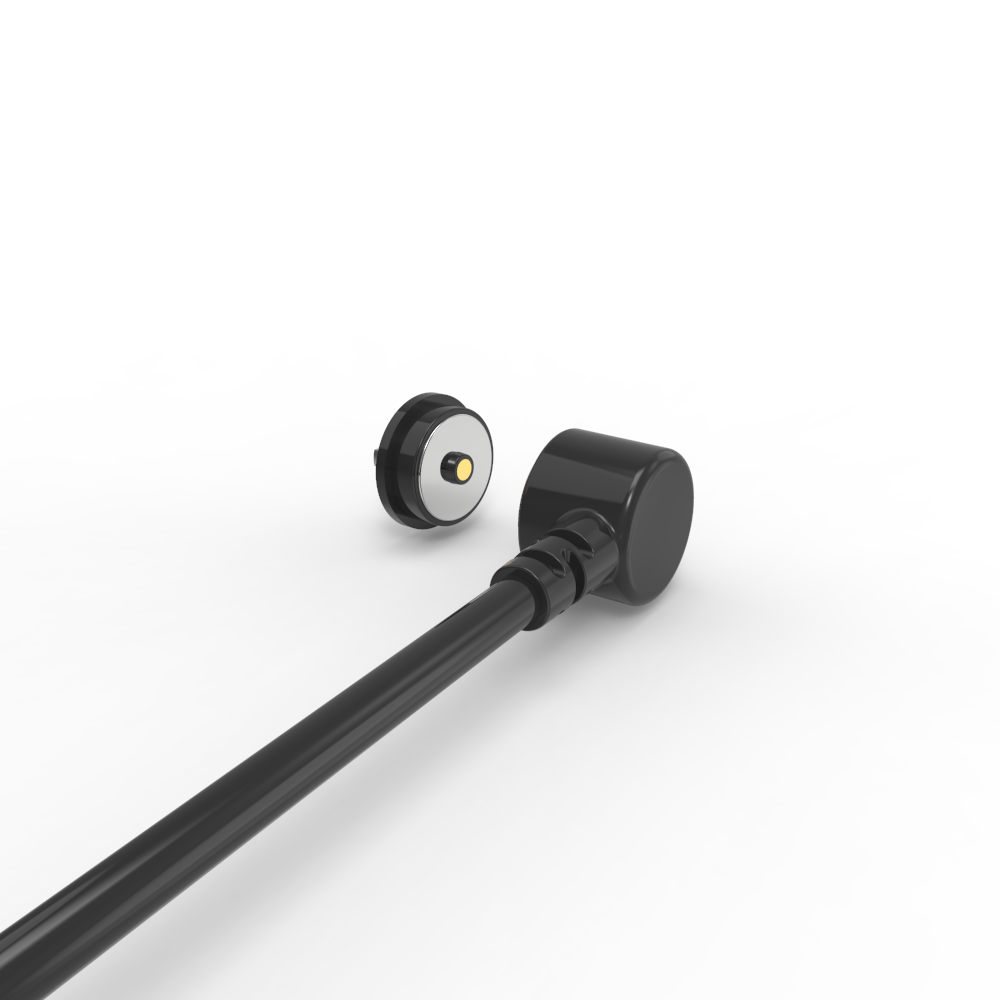

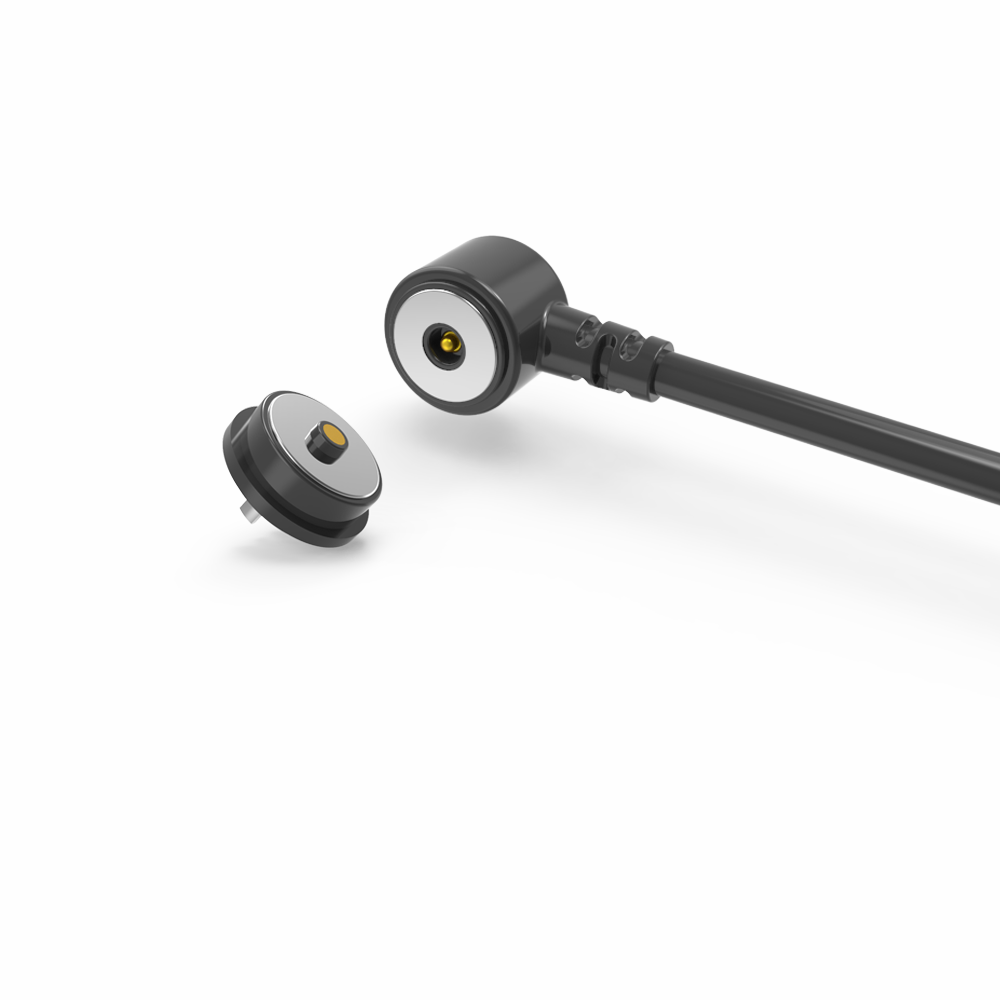

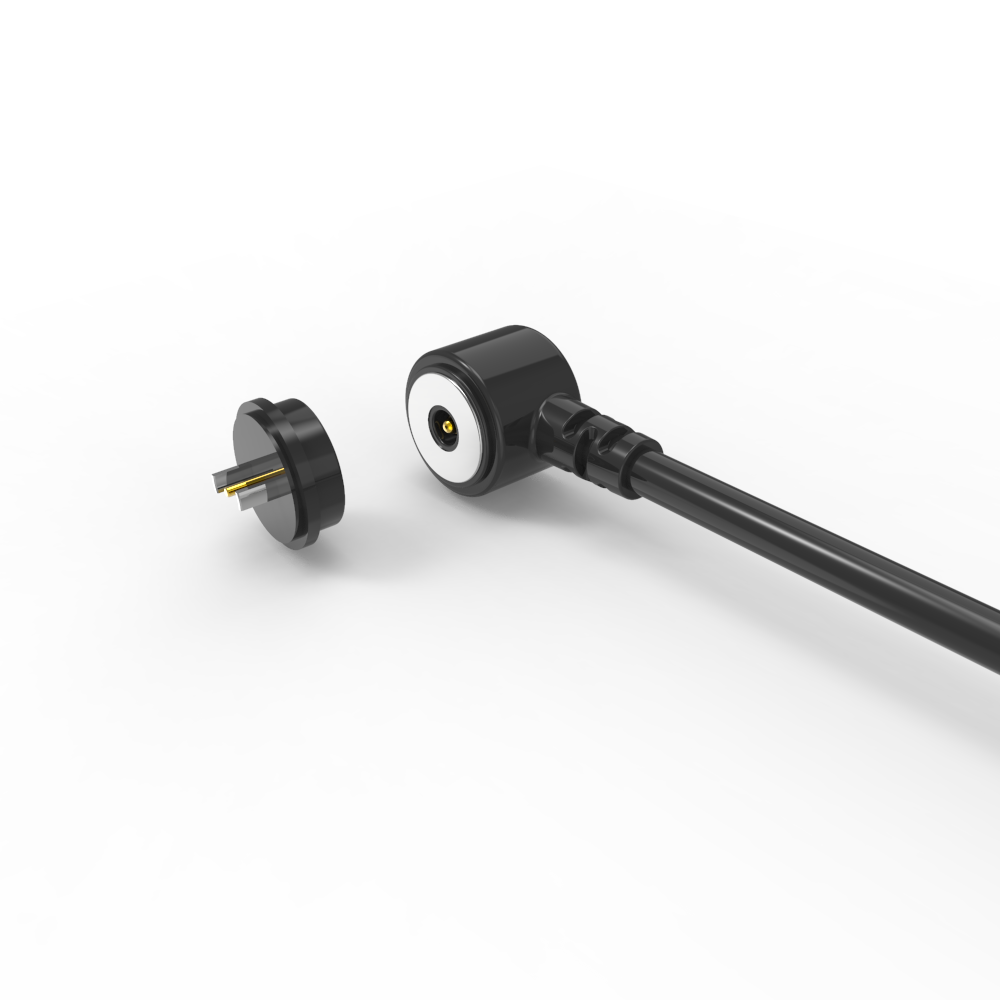

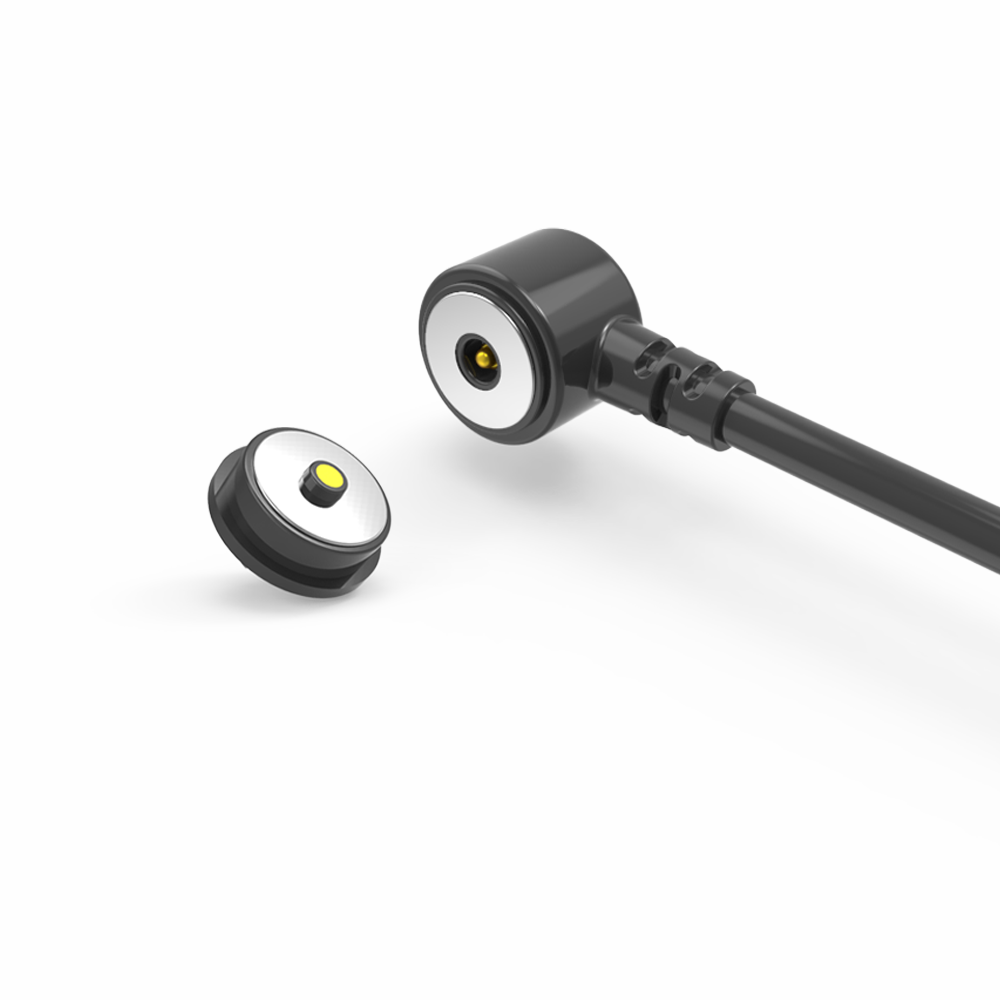

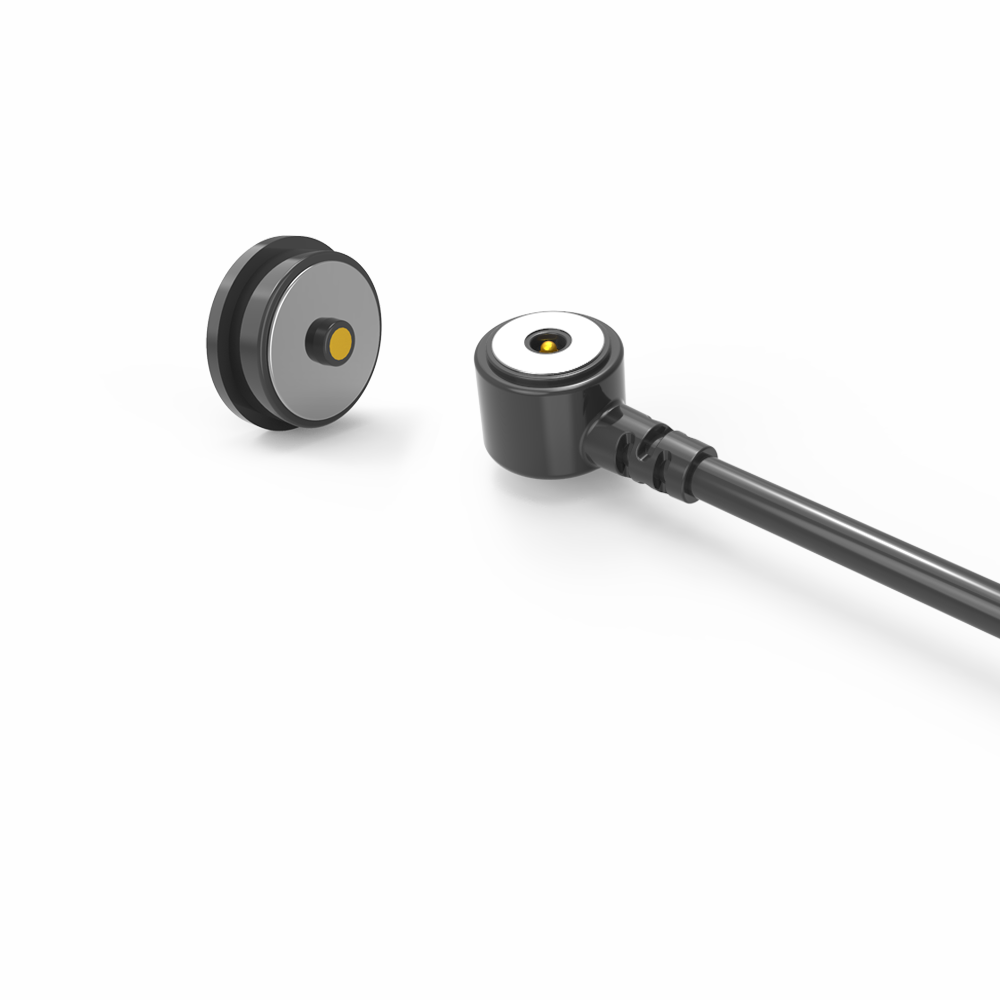

Mikro projektörlü 10.0mm yuvarlak erkek ve dişi manyetik DC kablo bağlantısı

Dia 10.0mm yuvarlak erkek ve kadın manyetik dc kablo konektörü mikro projektörlü, manyetik pogo pin otomatik emilim avantajına sahiptir, çalışması kolaydır.Pogo iğnesi iyi bir elektrik iletkenliğine sahiptir, sert bir ortamda kolayca aşındırılmaz.

Union Precision Electronic Co., Ltd (UPE), yüksek kaliteli Pogo Pin,Pogo Pin konektörleri,manyetik konektör ve tasarım, geliştirme,Yüksek teknoloji şirketi olarak destek ürünlerinin üretimi ve satışı.

Sürekli teknolojik yeniliklere ve yüksek kaliteli ürünlere bağlı kalıyoruz.Profesyonel ve deneyimli bir teknik ekip, ilgili konektör endüstrisinde 15 yıldan fazla deneyime sahiptir..UPE, ürün geliştirme ve üretim alanında çok yıllık çalışma deneyimine sahiptir.UPE, ürün tasarımı, geliştirme ve üretim sırasında ürün kalitesini sağlar.Aynı zamanda müşterilere eşzamanlı geliştirme gibi teknik destek de sağlayabilir..

Ürünler AB ROHS, REACH, HF çevre koruma standartlarına uygun.

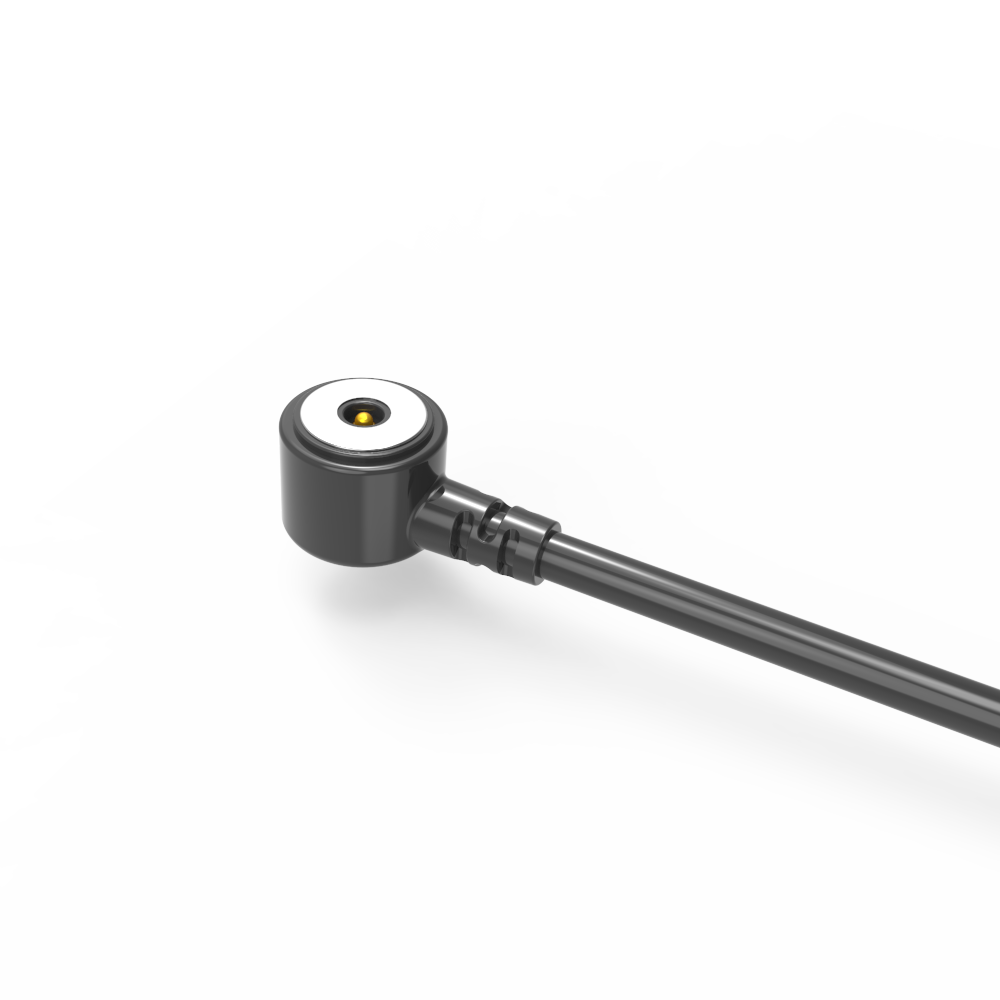

Erkek manyetik kablo bağlantısı:

Malzemeler:
Pogo Pin: Bakır ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Kaplama: siyah HTN+30%GF UL94 V-0;
Mıknatıs:NdFeB N52 Plating Ni;
Kablo: siyah OD 3.5*2C ((TC65*0.08)
Tel ceket: siyah TPE 90A.
Bağlantı ceket: siyah TPE 90A..
Mekanik:
Bahçe gücü: 70g±20g, 1.0mm çalışma storke.
Tam boğa:1.2 mm.
Mekanik ömrü: 10000 döngü dakikası.
... Elektrik:
Voltaj: 12 V.
Akım: 3A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.

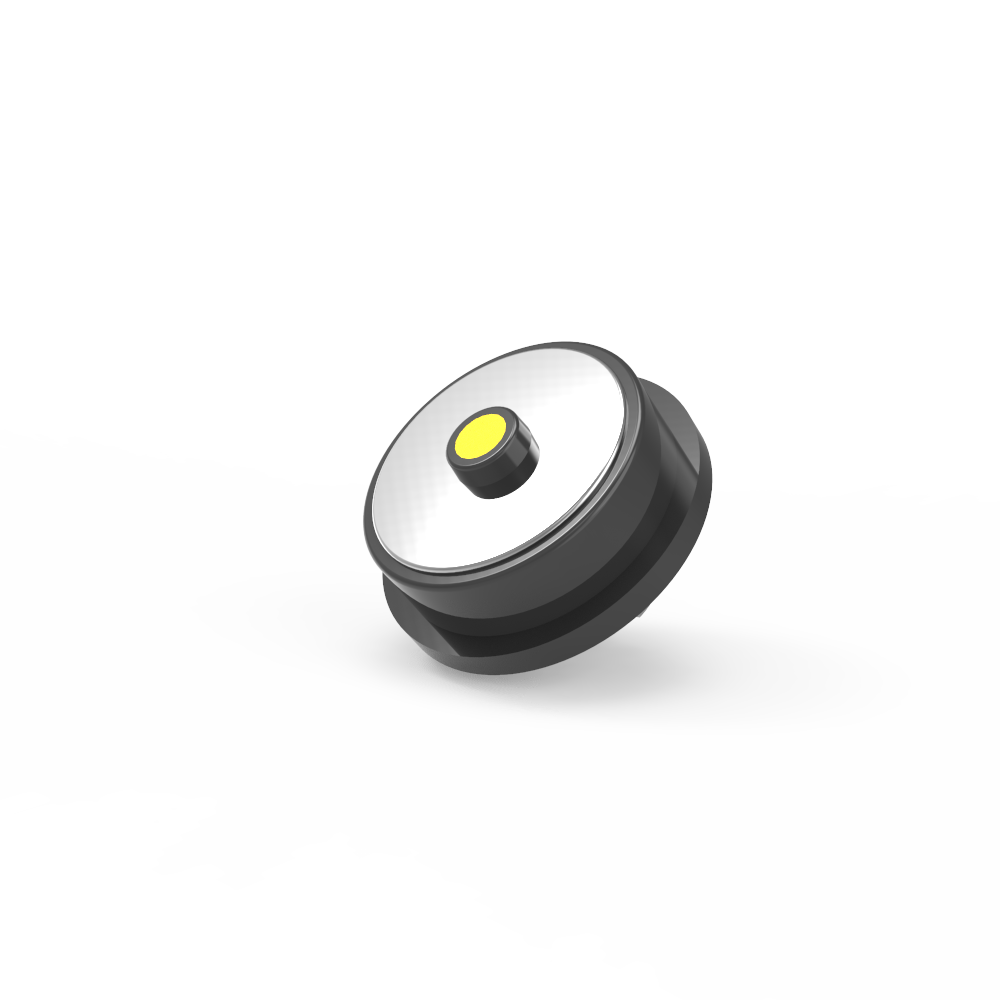

Dişi manyetik bağlantı:

Malzemeler:
PINr: kurşunsuz C6801, 60 ~ 100U "Ni" üzerinde 5U "Min Au" kaplama;
Kaplama: Siyah HTN+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım:3.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

Dikkat:
1.Manyet NdFeB malzemesi kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırık, aynı kutup bağlantısı hariç)

2- Mıknatıs var. Mıknatıs alanı müdahalesi var.

3. Kısa devre koruması tasarlayabilir

Manyetik Bağlantılar Nasıl Çalışır?

.İki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır.
.Plukun arkasındaki ışık güç akışı gösterir
.Bölgeler ayırıldığında, güç akışı hemen durur.
Bağlantılar birbirini ittikleri için kısa devreye girmekten kaçınırlar ve eğer birbirini çekirlerse yalıtımlı parçalarda olurlar (her iki bağlayıcı da aynı manyetik kutupları serbest bırakır)

Dairesel 2Pin manyetik kablo bağlantıları Parametresi:

Çember 2Pin Erkek Manyetik Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

1.Çalışılmaz Kullanıcı Deneyimi

.Otomatik Adsorpsiyon: Basit bir "snap" eylemiyle kolayca bağlanır

.Düşme karşıtı güvenlik: cihazları hasarlardan korumak için gerilme altında temiz bir şekilde ayırır (örneğin kablo üzerinde tökezlemek).

2- Olağanüstü Dayanıklılık

.Yüksek döngü ömrü: 100.000 ∼ 200.000 bağlantı / bağlantı kesme döngüsü için ∼ standart konektörleri çok fazla aşan.

.Güçlü Tasarım: Güçlü yapı fiziksel strese ve sık kullanıma dayanır.

3Çevresel Dayanıklılık

.IPX8 Su geçirmezlik: Cihaz tarafındaki (kadın) port dalgalanmaya dayanır (giyilebilir cihazlar, tıbbi ekipmanlar, dış mekan cihazları için idealdir).

.Tozlara karşı dayanıklılık: Kapalı tasarım, parçacıkların içeri girmesini önler.

4Yüksek performanslı güç dağıtımı

.Hızlı şarj desteği: 5A ̇ 10A akımlarını işliyor ve güç aç cihazlar için hızlı şarjı mümkün kılıyor.

.Düşük direnç: Minimal enerji kaybı ile verimli yüksek akım iletimi için optimize edilmiştir.

5.Tasarım Esnekliği

.Özelleştirilebilir Estetik: Ev sahibi cihazlarla (örneğin giyilebilir cihazlar, IoT cihazları) uyumlu şekil, renk ve markalama.

.Form Faktörü Uyumluluk: Ultra ince profiller veya özel kabuklar için tasarlanabilir.

6.Geliştirilmiş Güvenlik

.Kısa devre karşıtı: Bağlantı/düzeltme sırasında kazara kısa devreye karşı yerleşik koruma.

.Aptallık kanıtı polarite: Fiziksel tasarım yanlış yerleştirmeyi engeller (geri polarite koruması).

7Gelişmiş sinyal yeteneği.

.Yüksek Hızlı Veri: USB 2'yi destekliyor.0HDMI 1.3, ses/video sinyalleri, fonksiyonu tehlikeye atmadan geleneksel bağlantı noktalarını değiştirir.

.Sinyal bütünlüğü: Sık sık bağlantı kesilmesine rağmen video / ses için istikrarlı bir iletim sağlar.

Ürünün uygulama alanları şunlardır:

1.Giyilebilir cihazlar (akıllı saatler, evcil hayvan bulma cihazı, akıllı bilezik) şarj/kable
2.Laptop, tablet PC, PDA, el veri terminali;
3.Tıbbi ekipman, kablosuz cihazlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, otomasyon ve endüstriyel ekipmanlar;
4Havacılık, havacılık, askeri iletişim ve askeri elektronik
5Otomobil, otomobil navigasyon, test ve ölçüm ekipmanları
