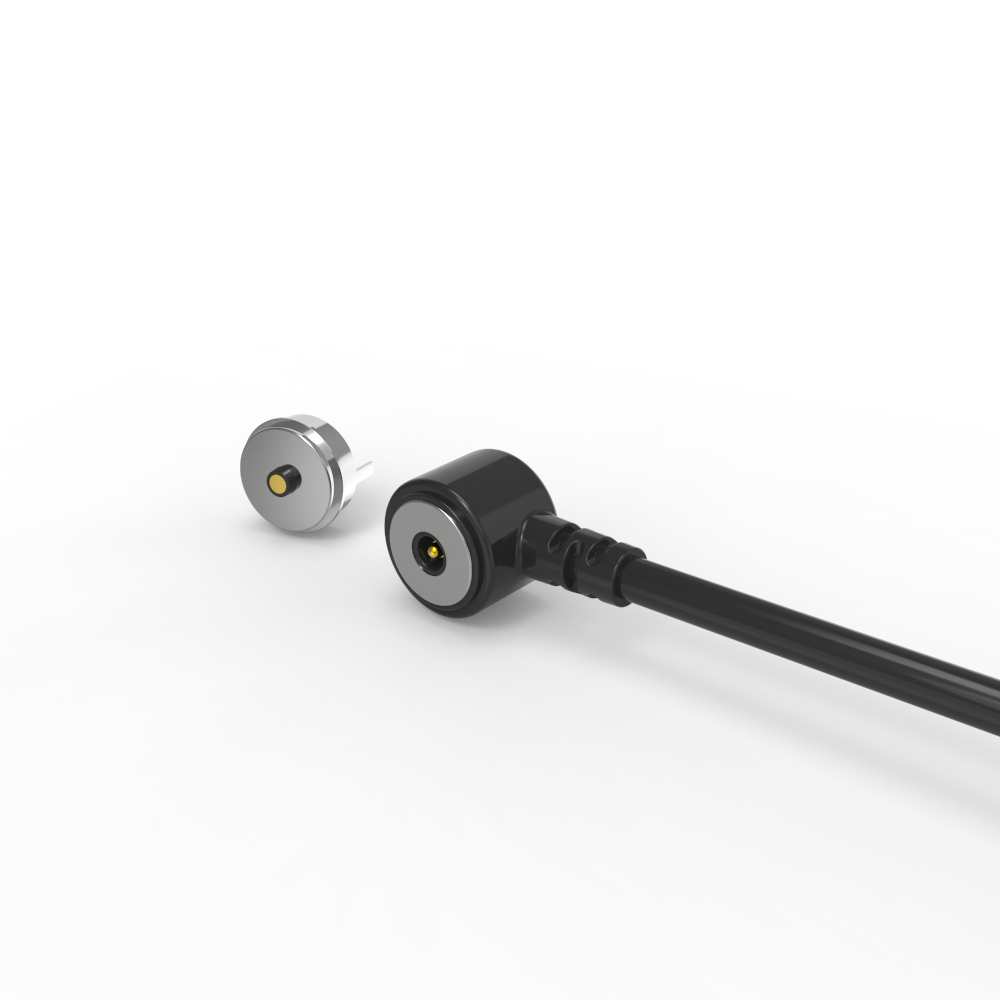

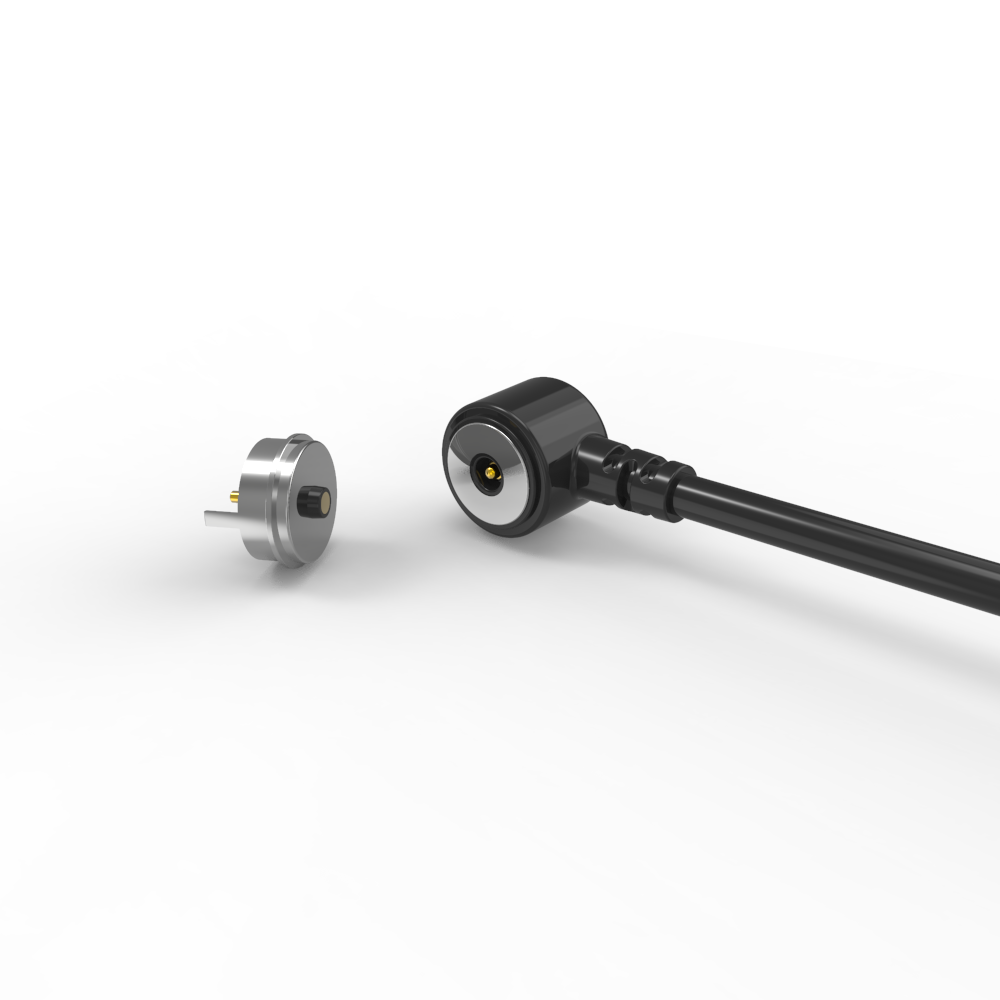

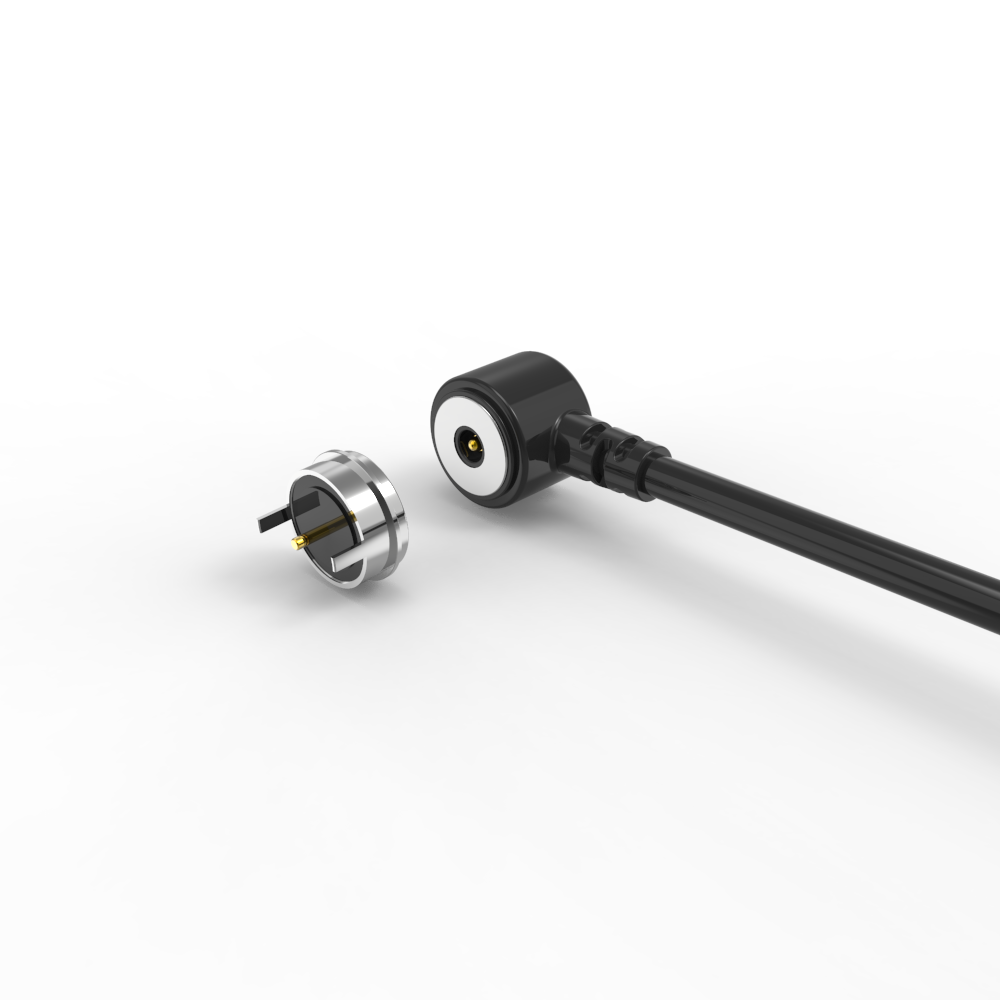

Termos yemek kutusu için yuvarlak erkek ve dişi manyetik şarj kablosu konektörü

Termal beslenme kutusu için yuvarlak erkek ve dişi manyetik şarj kablosu konektörü, manyetik pogo pini otomatik adsorpsiyon avantajına sahiptir ve kullanımı kolaydır. Pogo pini iyi bir elektrik iletkenliğine sahiptir ve zorlu bir ortamda kolayca aşınmaz.

Union Precision Electronic Co.,Ltd (UPE), yüksek teknoloji şirketi olarak üst düzey Pogo Pin, Pogo Pin konektörleri, manyetik konektör ve destekleyici ürünlerin tasarımı, geliştirilmesi, üretimi ve satışı konusunda kararlıdır.

Şirketin gelişiminin özü olarak sürekli teknolojik yeniliklere ve yüksek kaliteli ürünlere bağlı kalıyoruz, profesyonel ve deneyimli bir teknik ekip, ilgili konektör endüstrisinde 15 yıldan fazla deneyime sahiptir. UPE, ürün geliştirme ve üretiminde uzun yıllara dayanan iş deneyimine sahiptir. UPE, ürün tasarımı, geliştirme ve üretim sırasında ürün kalitesini garanti eder. Aynı zamanda, müşterilere eşzamanlı geliştirme gibi teknik destek de sağlayabilir.

Ürünler AB ROHS, REACH, HF çevre koruma standartlarına uygundur.

Küresel Erişim:UPE ürünleri dünya çapında güvenilirdir ve öncelikle aşağıdakiler dahil olmak üzere gelişmiş pazarlara ihracata odaklanmaktadır:

.Avrupa

.Amerika Birleşik Devletleri ve Kanada

.Avustralya

.Asya genelindeki gelişmiş bölgeler

Esasen:UPE, gelişmiş pazarlardaki küresel müşterilerin zorlu gereksinimlerini karşılamak için kapsamlı bir güvenilir, güvenli ve yenilikçi manyetik konektör çözümleri yelpazesi sunar.

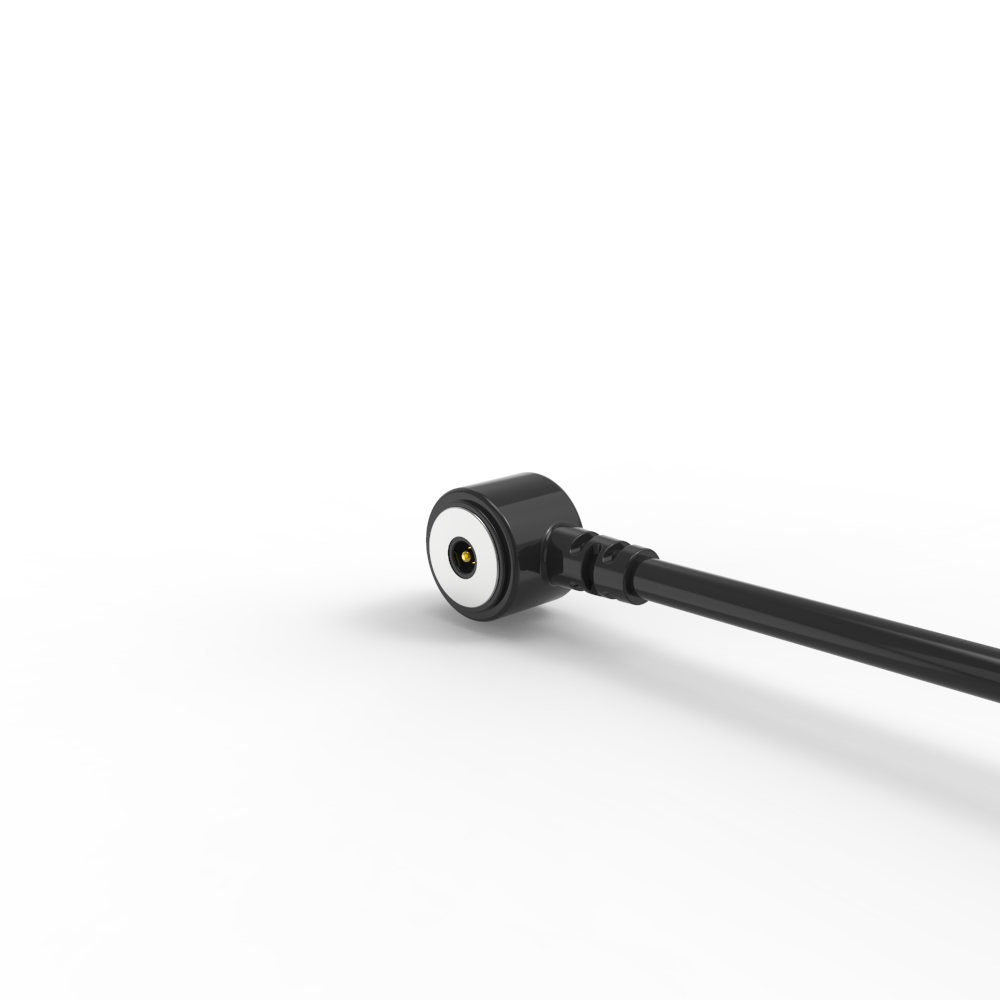

Erkek manyetik kablo konektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplaması 5U" Min Au over 60~100U"Ni);
Gövde: siyah HTN+%30GF UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo: siyah OD 3.5*2C(TC65*0.08),
Kablo Kılıfı: siyah TPE 90A .
Konektör Kılıfı: siyah TPE 90A..
...Mekanik:
Yay kuvveti: 1.0mm çalışma strokunda 70g±20g.
Tam strok: 1.2mm.
Mekanik ömür: 10000 döngü Min..
...Elektriksel:
Gerilim: 12 V.
Akım: 3A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 H.

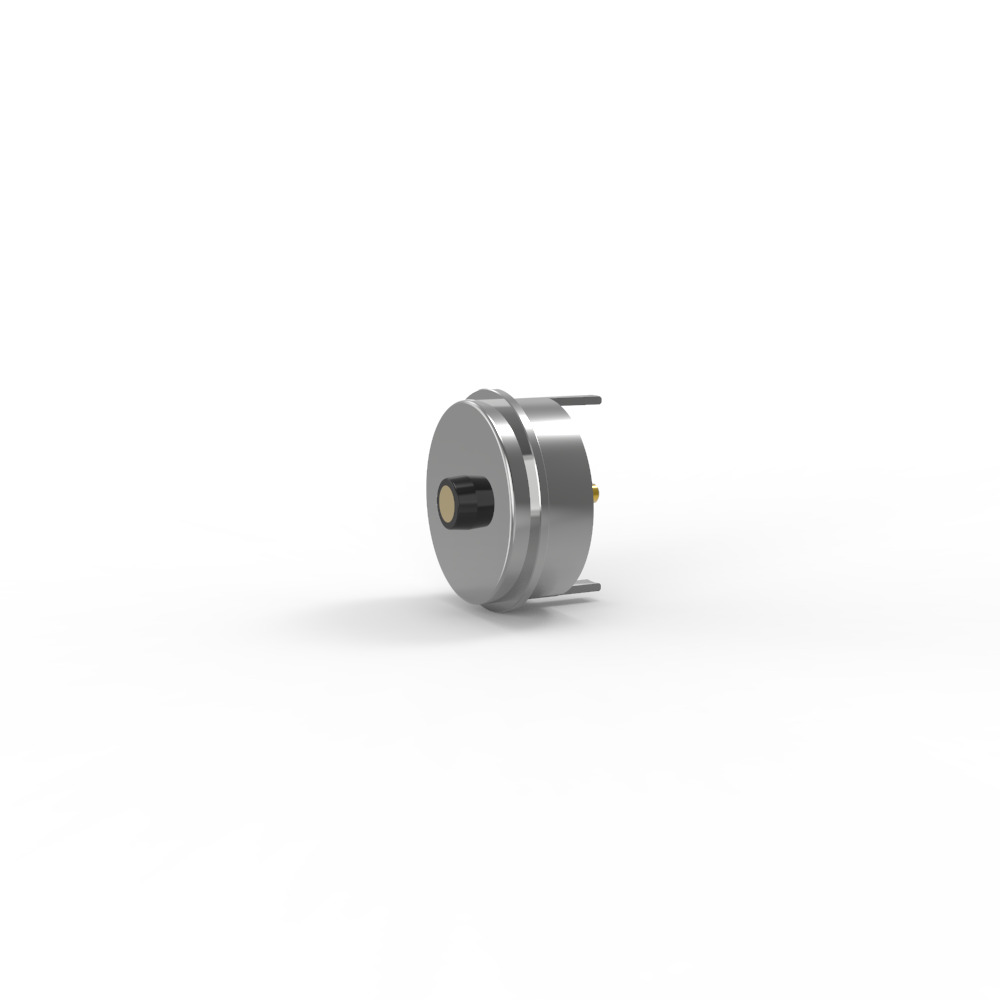

Dişi manyetik konektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au over 60~100U"Ni;
Gövde: Siyah HTN+%30GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim: 12.0 V.
Akım: 5.0A.
Temas direnci: 50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı olmamak üzere):
1. PCB kartını takıp kaynaklama;
2. Telleri kaynakladıktan sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

 Dikkat:
1. Mıknatıs NdFeB malzeme kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırılma, aynı kutup bağlantısı hariç)

2. Mıknatıs manyetik alan paraziti mevcuttur

3. Kısa devre koruması tasarlayabilir

Manyetik Konnektörler Nasıl Çalışır?

.Her iki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır
.Fişin arkasındaki ışık, gücün aktığını gösterir
.Taraflar birbirinden ayrıldığında, güç akışı hemen durur
.Konektörler birbirini ittiği için kısa devrelerden kaçınırlar ve eğer çekiyorlarsa, yalıtılmış kısımlardadır (her iki konektör de aynı manyetik kutbu serbest bıraktığı için)

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin  Erkek Manyetik Kablo Konnektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

ÖnerilenPCB düzeni

Manyetik Konnektörün Avantajları:

1. Zahmetsiz Kullanıcı Deneyimi

4. Endüstriyel Otomasyon ve Kontrol:. Düşme Önleyici Güvenlik: Gerilim altında (örneğin, kabloya takılma) temiz bir şekilde ayrılır, cihazları hasardan korur.

4. Endüstriyel Otomasyon ve Kontrol:. Yüksek Döngü Ömrü: 100.000–200.000 bağlantı/kesme döngüsü için derecelendirilmiştir – standart konektörleri fazlasıyla aşmaktadır.

. Sağlam Tasarım: Güçlendirilmiş yapı, fiziksel strese ve sık kullanıma karşı dayanıklıdır.

4. Endüstriyel Otomasyon ve Kontrol:. IPX8 Su Geçirmezlik: Cihaz tarafı (dişi) port, suya daldırmaya dayanır (giyilebilir cihazlar, tıbbi ekipmanlar, dış mekan cihazları için idealdir).

4. Endüstriyel Otomasyon ve Kontrol:4. Yüksek Performanslı Güç Dağıtımı

. Hızlı Şarj Desteği: 5A–10A akımları işler, güç gerektiren cihazlar için hızlı şarj sağlar.

4. Endüstriyel Otomasyon ve Kontrol:5. Tasarım Esnekliği

4. Endüstriyel Otomasyon ve Kontrol:. Form Faktörü Uyarlanabilirliği: Ultra ince profiller veya özel muhafazalar için tasarlanabilir.

6. Gelişmiş Güvenlik

4. Endüstriyel Otomasyon ve Kontrol:. Kusursuz Polarite: Fiziksel tasarım, yanlış takılmayı engeller (ters polarite koruması).

4. Endüstriyel Otomasyon ve Kontrol:. Yüksek Hızlı Veri: USB 2.0, HDMI 1.3, ses/video sinyallerini destekler – işlevden ödün vermeden geleneksel portların yerini alır.

. Sinyal Bütünlüğü: Sık bağlantı kesintilerinde bile video/ses için kararlı iletimi korur.

4. Endüstriyel Otomasyon ve Kontrol:1. Tüketici Elektroniği ve Taşınabilir Cihazlar:

4. Endüstriyel Otomasyon ve Kontrol:. Dizüstü Bilgisayarlar, Tablet PC'ler

. PDA'lar (Kişisel Dijital Asistanlar)

4. Endüstriyel Otomasyon ve Kontrol:2. Sağlık ve Tıbbi Teknoloji:

4. Endüstriyel Otomasyon ve Kontrol:3. Bilgi ve İletişim Teknolojisi (BİT):

. Veri İletişim Ekipmanları (Yönlendiriciler, anahtarlar, modemler, sunucular, ağ depolama)

4. Endüstriyel Otomasyon ve Kontrol:. Kablosuz Cihazlar (Giyilebilir cihazların ötesinde - hotspotlar, IoT ağ geçitleri, özel radyolar)

4. Endüstriyel Otomasyon ve Kontrol:. Otomasyon Ekipmanları (PLC'ler, HMI'lar, motor sürücüleri, sensörler)

. Endüstriyel Ekipmanlar (Fabrikalarda robotik, kontrol sistemleri, test ve ölçüm ekipmanları)

5. Havacılık, Savunma ve Askeri:

. Havacılık Sistemleri (Kokpit aviyonikleri, uçuş içi sistemler)

. Havacılık Sistemleri (Uydular, uzay aracı alt sistemleri)

. Askeri İletişim (Taktik radyolar, güvenli iletişim sistemleri)

. Askeri Elektronik (Radar, EW sistemleri, rehberlik sistemleri, C4ISR platformları)

6. Otomotiv ve Ulaşım:

. Otomobiller (Bilgi-eğlence sistemleri, gelişmiş sürücü destek sistemleri (ADAS), telematik üniteleri, gövde kontrol modülleri)

. Otomotiv Navigasyon Sistemleri (Kafa üniteleri, özel GPS cihazları)

. Otomotiv Test Cihazları ve Ölçüm Ekipmanları (Teşhis tarama araçları, ECU programcıları, tezgah test cihazları)

SSS

1. Neden bizi seçmelisiniz?

Şirketimiz, %100 samimiyetle, ürün veya satış sonrası ne olursa olsun size en iyi hizmeti sunacaktır. Çizimlerinize veya gereksinimlerinize göre en makul teklifi ve yüksek kaliteli numuneleri tasarlayacağız. Satış sonrası her müşteri için garanti veriyoruz.

2. Bizim için ürünleri özelleştirebilir misiniz?

Sizin için özelleştirmek veya tasarlamak için çok memnunuz. Lütfen bize çiziminizi veya numunelerinizi sağlayın ve ürünlerle ilgili özel gereksinimlerinizi bize bildirin. Gereksinimlerinize göre en kısa sürede özelleştirebiliriz.

3. Numune maliyeti ne kadar olacak?

Stok kalemleri ise, müşterilere ücretsiz numune sağlıyoruz, ancak navlunu siz karşılamalısınız.

Özelleştirme kalemleri ise, uygun maliyet için ücret alacağız ve bizden sipariş verdiğinizde numune ücretinin makul bir oranını iade edeceğiz!

4. Teslimat süreniz ne kadar?

Teslimat süresi, müşterinin siparişinin miktarına ve zorluğuna bağlıdır. Genellikle, stok malları 3 gün içinde teslim edilirken, özelleştirilmiş ürünler 2 hafta içinde teslim edilir.

5. Şirketinizin kalite kontrolü nasıl?

Ürünlerin kalitesini sağlamak için ürünleri test edip inceleyeceğiz. Kalite şirketimizde en önemli şeydir, malzemeden teslimata kadar her şey iki kez kontrol edilecek ve şirket bunu sağlamak için IS09001 alacaktır.
