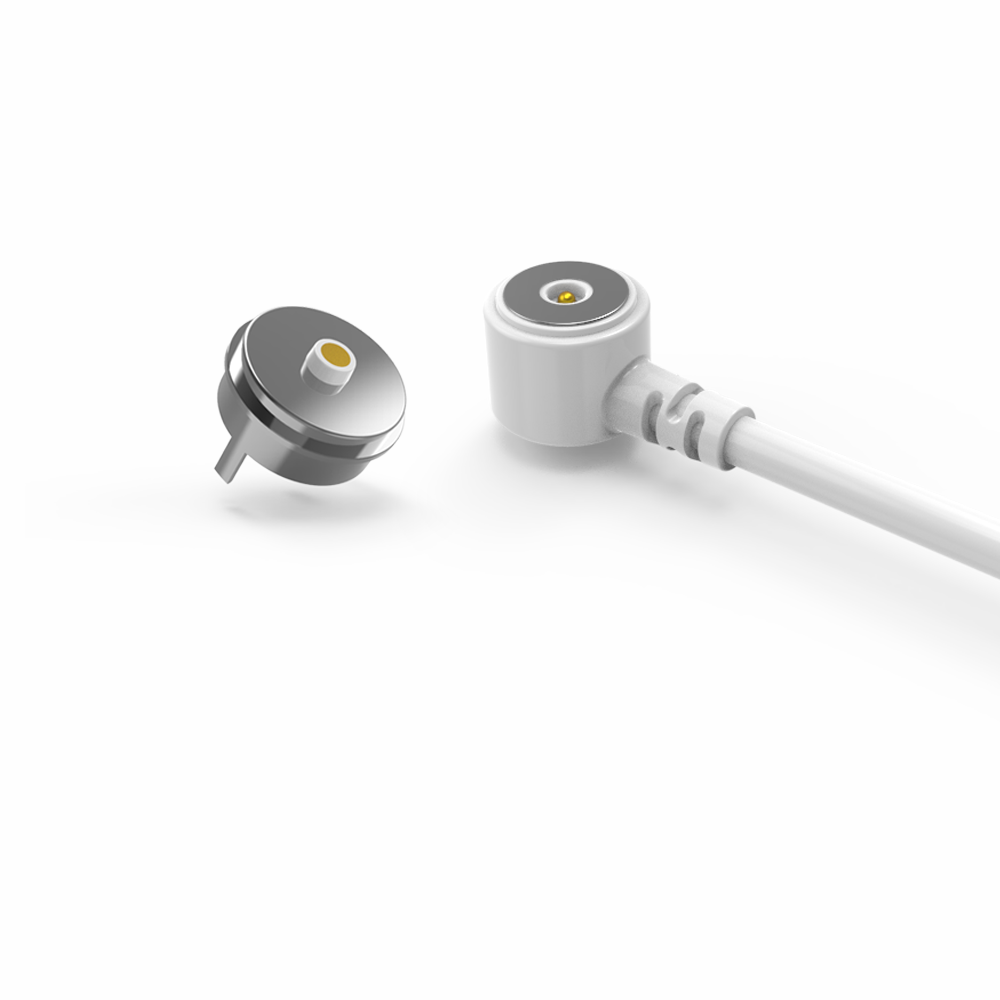

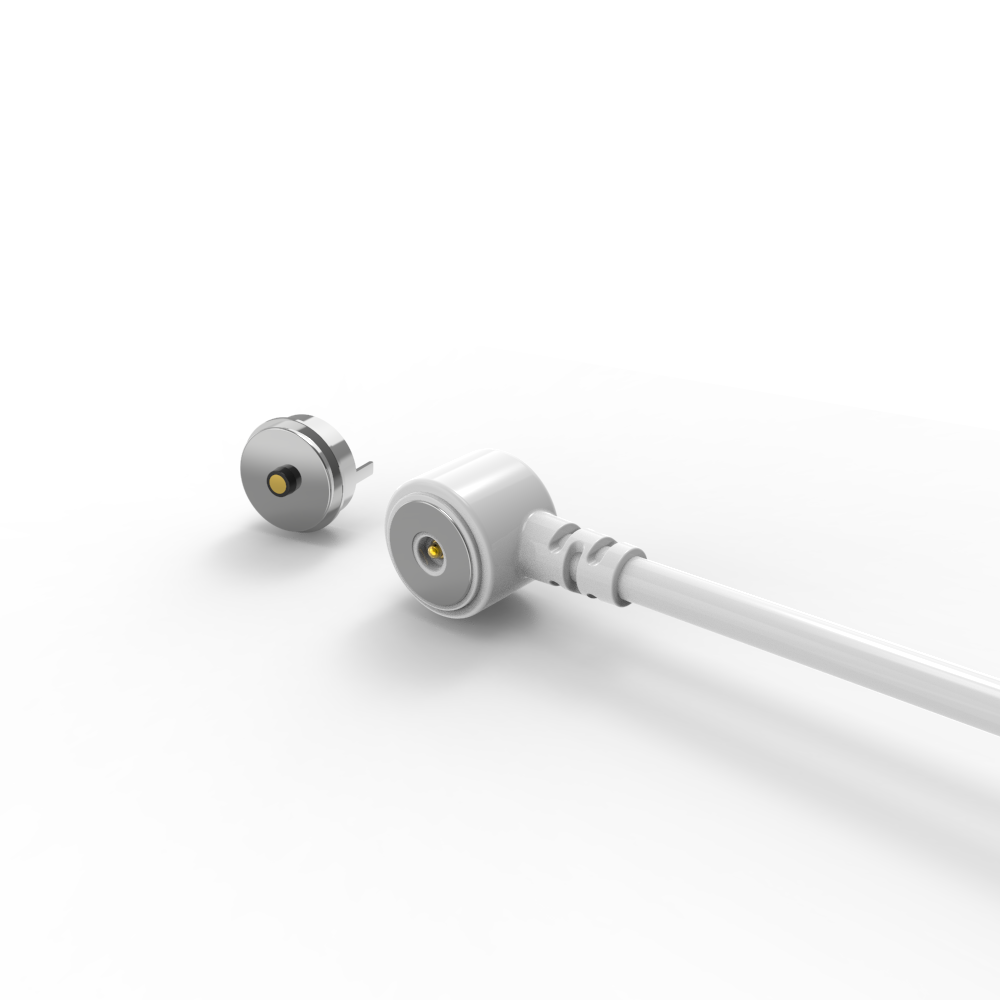

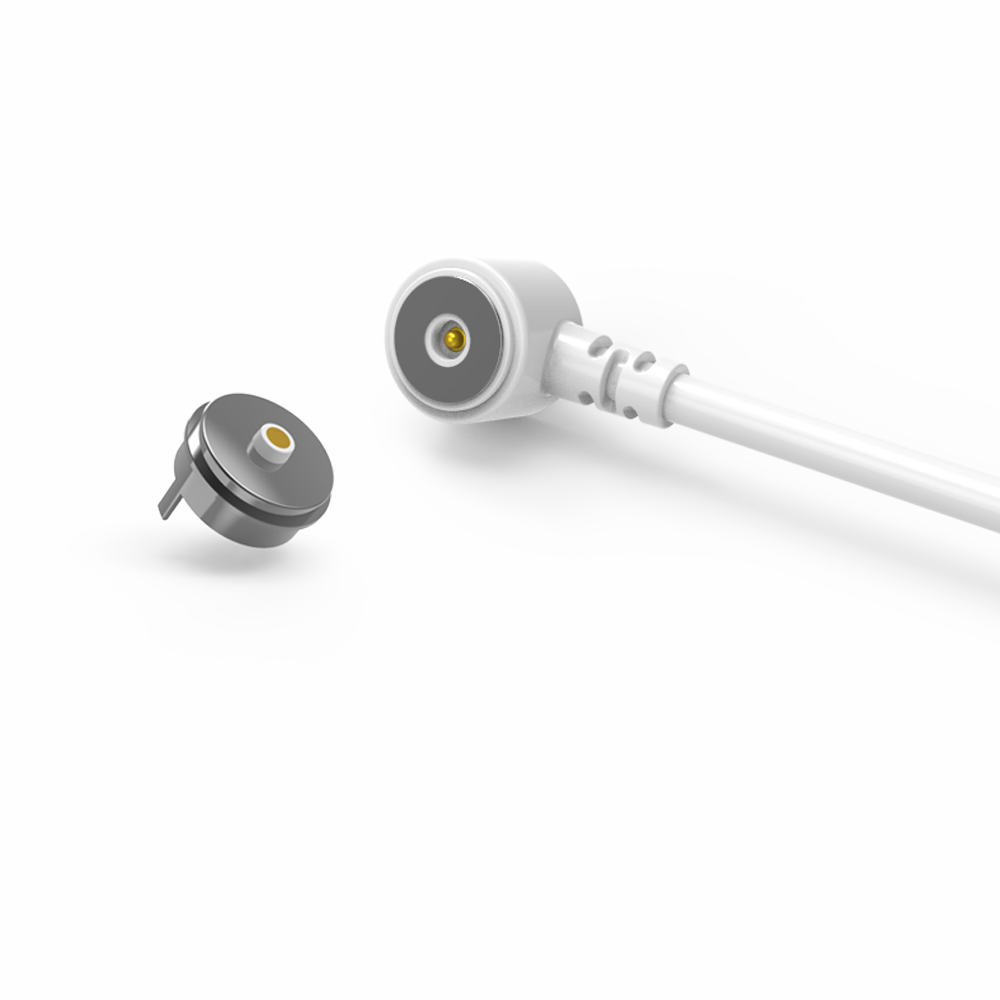

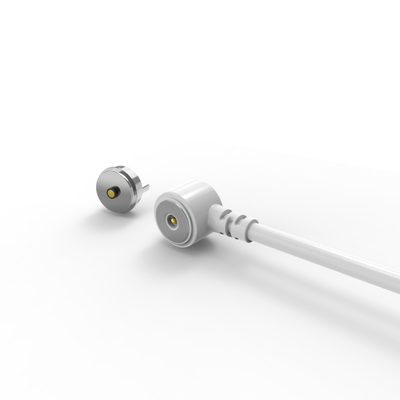

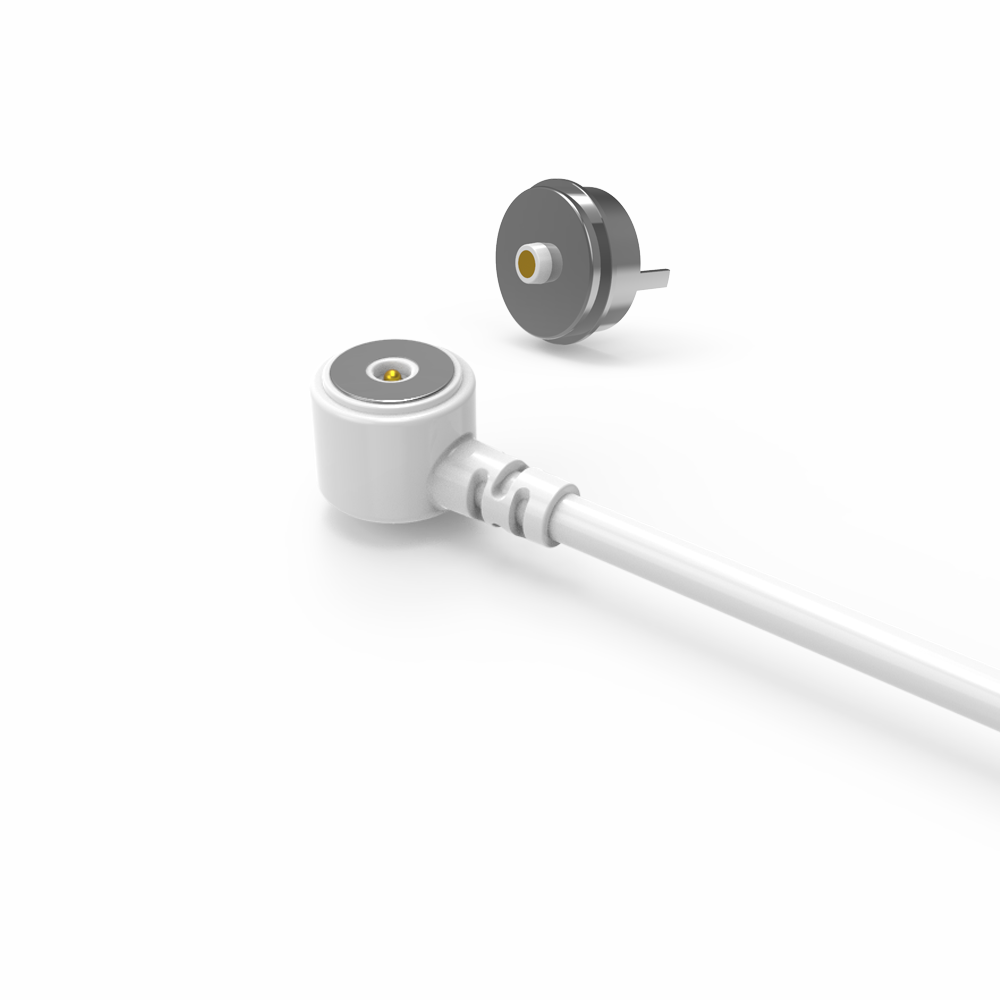

Beyaz erkek ve dişi manyetik pogo pin kablo bağlantısı LED şeritler için

Beyaz erkek ve kadın LED şeritleri için manyetik pogo pin kablo bağlantısı.

UPE: Yüksek Performanslı Manyetik Bağlantılar ve Manyetik Kablo Bağlantıları Profesyonel Üretici

UPE, yüksek kaliteli manyetik konektörlerin ve manyetik şarj kablosu konektörlerinin tasarımı ve üretimi konusunda uzmanlaşmıştır.

Olağanüstü dayanıklılık:Uzun süreli performans için yüksek yaşam döngüsü derecelendirmeleri.

.Geliştirilmiş Güvenlik:İçeride kısa devre koruması var.

Güçlü ve güvenli manyetizma:Gerektiğinde güvenli bir şekilde koparılabilen güvenilir bir bağlantı sağlar.

Yenilikçiliğe bağlılık:Sürekli gelişmiş, yüksek performanslı konektör çözümleri geliştirmeye odaklanıyoruz.

Dikkat:
1.Manyet NdFeB malzemesi kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırık, aynı kutup bağlantısı hariç)

2- Mıknatıs var. Mıknatıs alanı müdahalesi var.

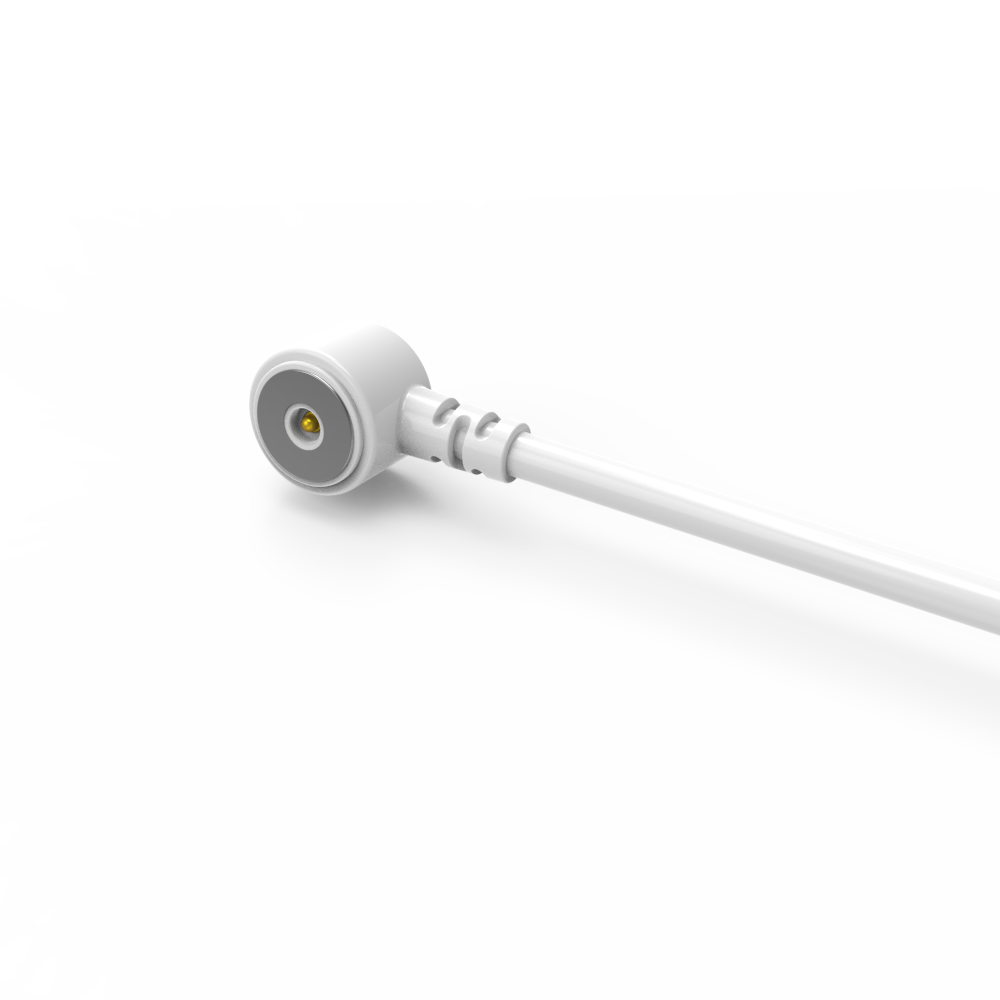

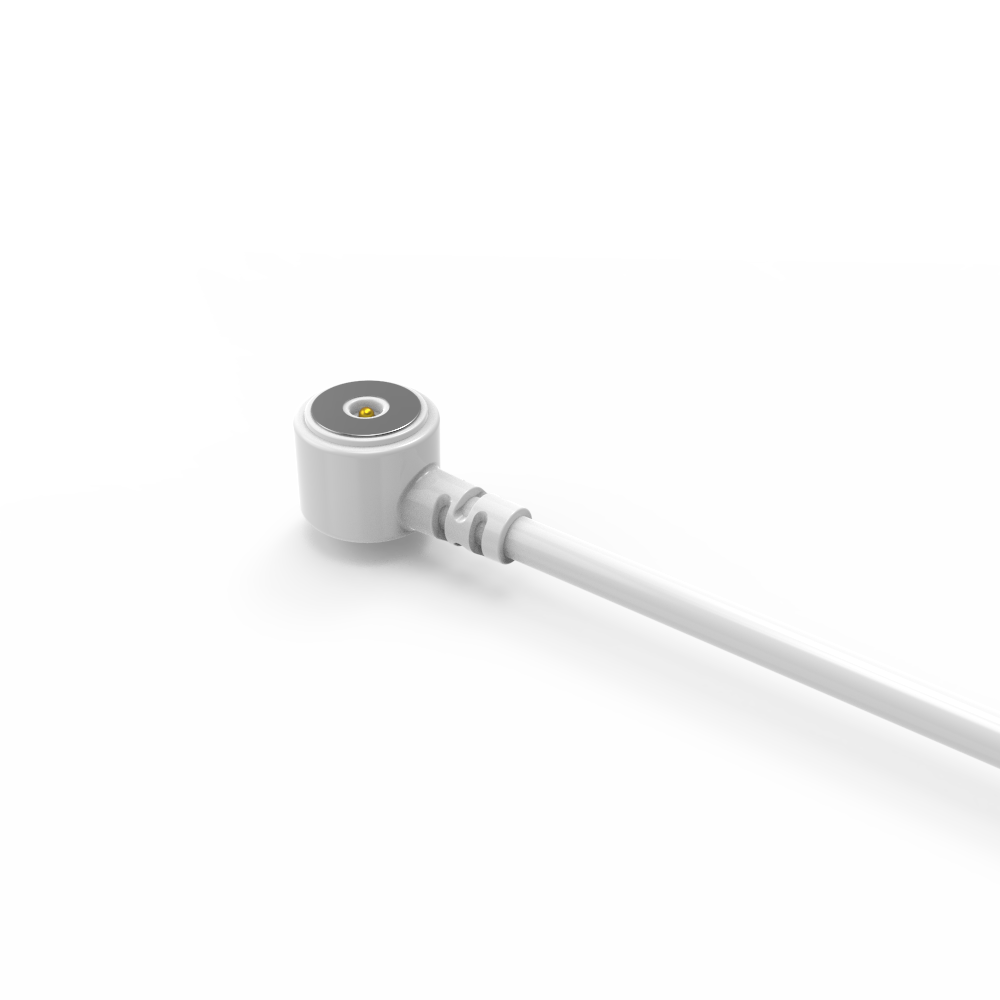

Erkek manyetik kablo bağlantısı:

Malzemeler:
Pogo Pin: Bakır ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Ev: Beyaz LCP+30%GF UL94 V-0;
Mıknatıs:NdFeB N52 Plating Ni;
Kablo:BeyazOD 3,5*2C (TC65*0,08)
Kablo ceket:BeyazTPE 90A.
Bağlantı ceket: Beyaz TPE 90A..
Mekanik:
Bahçe gücü: 70g±20g, 1.0mm çalışma storke.
Tam boynuz: 1.2mm.
Mekanik ömrü: 10000 döngü dakikası.
... Elektrik:
Voltaj: 12 V.
Akım: 3A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.

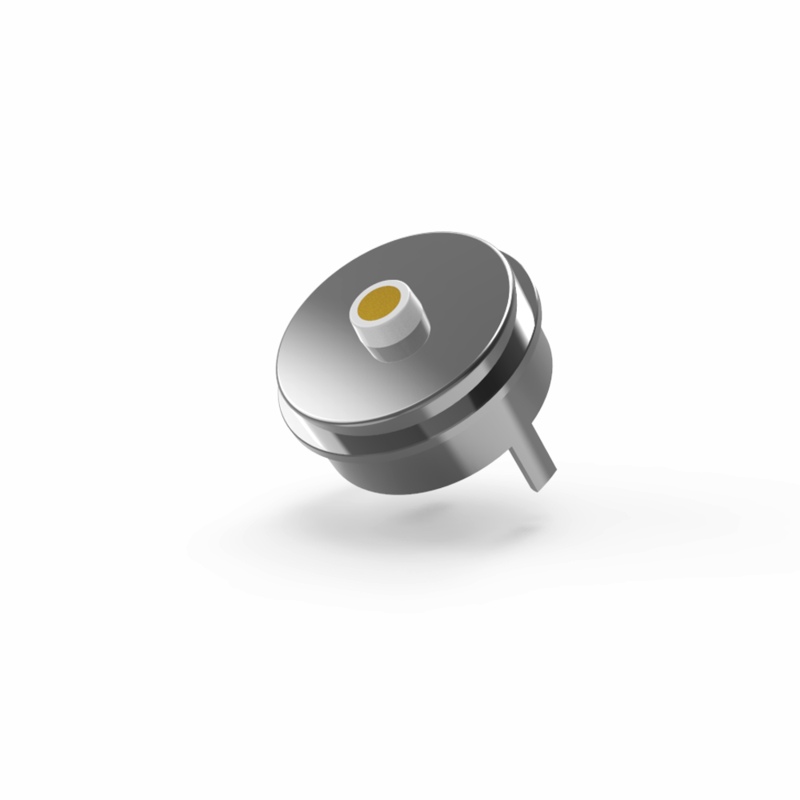

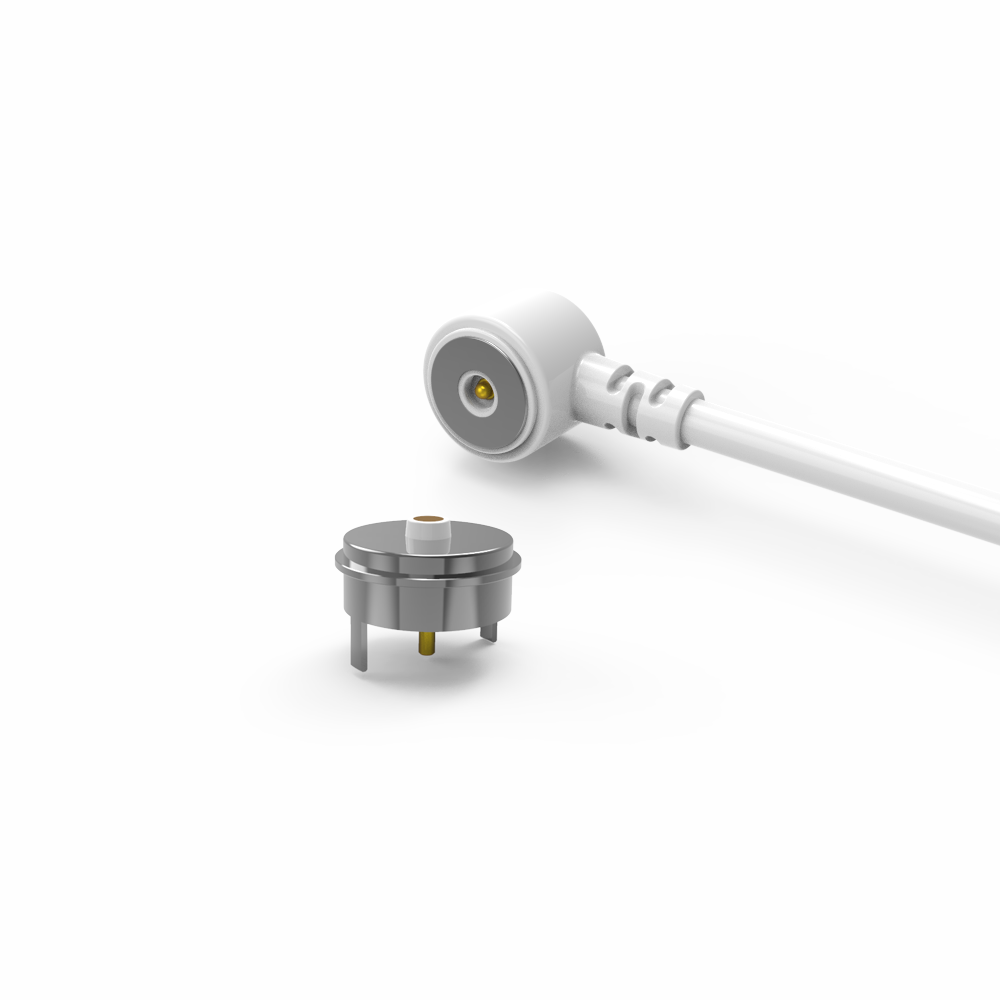

Dişi manyetik bağlantı:

Malzemeler:
PINr: kurşunsuz C6801, 60 ~ 100U "Ni" üzerinde 5U "Min Au" kaplama;
Ev: Beyaz LCP+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım: 5.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

Dairesel 2Pin manyetik kablo bağlantıları Parametresi:

Çember 2Pin Erkek Manyetik Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

● Otomatik emici bağlantı deneyiminin tasarımını insanileştirmek;

●İnsanlaştırılmış düşme karşıtı: şarj arayüzünden çıkarılması kolaydır ve cihazı çıkarmak kolay değildir;

●Yaşam süresi: 100.000-200.000'e kadar;

●Su geçirmez tasarım: cihazın dişi ucu toz geçirmez ve su geçirmez (IPX8) olabilir;

●Hızlı şarj süresi: 5A-10A mıknatıs konektörü tasarımı büyük akım aktarımına dayanır;

●Manyetik bağlantının görünümü, müşterinin uygulama cihazının tasarımına göre eşleştirilebilir.

●Ürünün kısa devreye karşı yapısı tasarımı ve yanıltıcı olmayan;

●Yüksek frekanslı sinyal iletimini gerçekleştirmek, geleneksel USB2.0 HDMI 1.3 fonksiyonu Video&Audio sinyal iletimini değiştirebilir

●Yer tasarrufu yapan kadın konektörler ve PCB adaptörleri pogo tipi ve SMT DIP yama kablosu bağlantılarını elde edebilir

●Mükemmel korozyon direnci derecesi (48H-120H), sert ortamlarda kullanım gereksinimlerini karşılar

●Harika genişletilebilir arayüzler, uygulayabilir ( Güç Sinyalı, Video Ses, Jack, Vb.)

●Gelişim süresi kısa, kalıp üretim maliyeti düşük ve özelleştirme için uygundur

Ürün uygulaması:

1Havacılık, tıbbi cihazlar, otomotiv içi elektronik, küçük ev aletleri, otomatik endüstriyel ekipman, veri iletişimi ekipmanları, endüstriyel denetim ekipmanları,Kablosuz cihazlar, ray hareketli akıllı araçlar
2: Sanal gerçeklik cihazları (VR), insansız hava aracı cihazları, akıllı robot cihazları
3: Akıllı giyilebilir ürünler, akıllı konumlandırma ürünleri (çocuk akıllı saatleri, akıllı bilezikler, giyilebilir cep telefonları, Bluetooth kulaklıkları vb.)
4: Akıllı ev cihazları, akıllı el terminal cihazları, akıllı sanitasyon ekipmanları, akıllı açık hava spor ekipmanları, akıllı fizyoterapi ve güzellik cihazları
5: Tüketici elektroniği, küçük ev aletleri (yazıcılar, akıllı telefonlar, bilgisayarlar, kameralar, ses-görsel ekipmanlar, PDA)

Neden bizi seçtin?

1.R & D ekibi bağımsız tasarım ve geliştirme yetenekleri, ürün geliştirme ile özelleştirilebilir; sadece bir kimlik var, biz sizin için sol yapacağız, ücretsiz geliştirme, R & D zamanı 3-5 çalışma günü.

2Çoklu program seçimi projeleri, yuvarlak, kare, dikdörtgen, şekilli bağlantı, güzel bir görünüm elde etmek için yolun esnek kullanımı, alan tasarrufu, kolay fiş,manyetik kuvvet 1N'den 30N'ye kadar ulaşabilir.

3Bağlantı yolu: mıknatıs ile mıknatıs, alaşımla mıknatıs, demir levhalarla mıknatıs vb.manyetik kuvveti sonsuza kadar koruyabilir..

Nasıl manyetik kablo bağlantısı sipariş yerleştirmek için

Adım 1: İsteklerinizi Gösterin
Aşağıdaki temel ayrıntıları verin:

✅Bağlantı Tipi: örneğin, sadece şarj, Veri + Güç (USB-C / HDMI), Pogo Pin, Hibrit

✅miktar: Tahmini yıllık hacim (örneğin, 50K birim/yıl)

✅Özellik gereksinimleri:
Şekil/büyüklük (örneğin, yuvarlak Ø5mm, dik açılı)
.Nitelikli akım (örneğin, 8A hızlı şarj)

.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal tipi (örneğin, USB 2.0 + 12V güç)
Estetik (renk, markalama, yüzey finişi)

✅Teknik özellikler: Çalışma voltajı, çiftleşme döngüleri, çalışma sıcaklık aralığı

2. Adım: Teklif ve Anlaşma
UPE şunları sağlar:
Birim fiyatlandırması (5K+ siparişler için hacme indirim)
- Zamanlama (prototip + seri üretim)
Ödeme şartları (örneğin, %50 teminat, %50 önceden gönderim)

Sonlandır: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi teyit et ve ödeme yap
Bir PO veya resmi sipariş anlaşması imzalayın

Güvenli bir şekilde öde:
Banka Nakli (SWIFT/TT)
.PayPal
Kredi Mektubu (toplu siparişler için)

Adım 4: Üretim ve Nakliye
✅Prototip oluşturma: 5-7 gün (dizi üretimden önce numune onaylanması)

✅Toplu üretim: 15-20 gün (genel ölçeklendirme)

Nakliye:
.EXW
İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)

Adım 5: Kalite güvencesi
✅Taşındırmadan önce: UPE, QC raporları sağlar (IP testleri, süreklilik kontrolleri)

✅Teslimat sonrası:
Boyut doğruluğu
.Sinyal/güç performansı
- Kesinliği tamamla.
