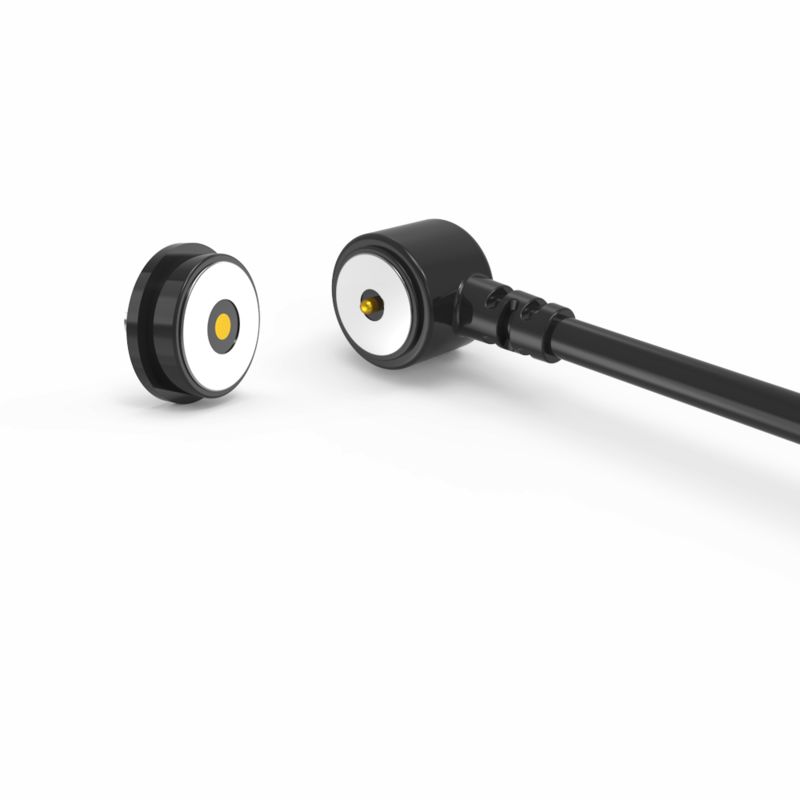

Aktif bant için siyah yuvarlak erkek ve dişi manyetik kablo bağlantısı

Varlık şeridi için siyah yuvarlak erkek ve dişi manyetik kablo konektörü, manyetik kablo konektörü otomatik adsorpsiyon avantajına sahiptir, kullanımı kolaydır. Pogo pini iyi bir elektrik iletkenliğine sahiptir, zorlu bir ortamda kolayca aşınmaz.

UPE, müşteriler için manyetik şarj çözümü sağlayan, özelleştirme için kısa geliştirme süresi ve düşük maliyetli kalıp sunan profesyonel bir ODM/OEM manyetik konektör ve manyetik kablo konektörüdür.

Dahili profesyonel tasarım ekibi ve gelişmiş makine atölyesi. İhtiyacınız olan ürünleri geliştirmek için işbirliği yapabiliriz.

Gelişmiş otomatik makineler, sıkı proses kontrol sistemi. Talebinizin ötesinde tüm Elektrik terminallerini üretebiliriz.

Erkek manyetik kablo konektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplama 5U" Min Au üzeri 60~100U"Ni);
Gövde: siyah HTN+30%GF/LCP UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo: siyah OD 3.5*2C(TC65*0.08),
Kablo Kılıfı: siyah TPE 90A .
Konektör Kılıfı: siyah TPE 90A..
...Mekanik:
Yay kuvveti: 1.0mm çalışma strokunda 70g±20g.
Tam strok:1.2mm.
Mekanik ömür:10000 döngü Min..
...Elektriksel:
Gerilim:12 V.
Akım: 3A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 H.

Dişi manyetik konektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au üzeri 60~100U"Ni;
Gövde: Siyah HTN+30%GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim:12.0 V.
Akım: 3.0A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi:48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. PCB kartına takılan kaynak;
2. Tellerin kaynaklanmasından sonra şekillendirme ve kapsülleme;
3. PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

 Dikkat:
1. Mıknatıs NdFeB malzeme kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırılma, aynı kutup bağlantısı hariç)

2. Mıknatıs manyetik alan paraziti mevcuttur

3. Kısa devre koruması tasarlayabilir

Manyetik Konektörler Nasıl Çalışır?

.Her iki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır
.Fişin arkasındaki ışık, gücün aktığını gösterir
.Taraflar birbirinden ayrıldığında, güç akışı hemen durur
.Konektörler birbirini ittiği için kısa devrelerden kaçınırlar ve eğer çekerlerse, yalıtılmış parçalar üzerindedir (her iki konektör de aynı manyetik kutbu serbest bıraktığı için)

Dairesel 2Pin Manyetik Kablo Konektörleri Parametresi:

Dairesel 2Pin  Erkek Manyetik Kablo Konektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konektör Teknik Çizimi

ÖnerilenPCB düzeni

Manyetik Konektörün Avantajları:

1. Zahmetsiz Kullanıcı Deneyimi

.Otomatik Adsorpsiyon: Basit bir "geçme" hareketiyle kolayca bağlanır – hassas hizalama gerekmez.

.Düşme Önleyici Güvenlik: Gerilim altında (örneğin, kabloya takılma) temiz bir şekilde ayrılır, cihazları hasardan korur.

2. Olağanüstü Dayanıklılık

.Yüksek Döngü Ömrü: 100.000–200.000 bağlantı/bağlantı kesme döngüsü için derecelendirilmiştir – standart konektörleri fazlasıyla aşmaktadır.

.Sağlam Tasarım: Güçlendirilmiş yapı, fiziksel strese ve sık kullanıma karşı dayanıklıdır.

3. Çevresel Esneklik

.IPX8 Su Geçirmezlik: Cihaz tarafı (dişi) portu suya daldırmaya dayanır (giyilebilir cihazlar, tıbbi ekipmanlar, dış mekan cihazları için idealdir).

.Toz Direnci: Kapalı tasarım, parçacık girişini engeller.

4. Yüksek Performanslı Güç Dağıtımı

.Hızlı Şarj Desteği: 5A–10A akımları işler, güç tüketen cihazlar için hızlı şarj sağlar.

.Düşük Direnç: Minimum enerji kaybıyla verimli yüksek akım iletimi için optimize edilmiştir.

5. Tasarım Esnekliği

.Özelleştirilebilir Estetik: Şekil, renk ve markalaşma, ana cihazlarla (örneğin, giyilebilir cihazlar, IoT cihazları) eşleşecek şekilde uyarlanmıştır.

.Form Faktörü Uyarlanabilirliği: Ultra ince profiller veya özel muhafazalar için tasarlanabilir.

6. Gelişmiş Güvenlik

.Kısa Devre Önleyici: Bağlantı/yanlış hizalama sırasında kazara kısa devrelere karşı yerleşik koruma.

.Hata Korumalı Polarite: Fiziksel tasarım, yanlış takılmayı engeller (ters polarite koruması).

7. Gelişmiş Sinyal Yeteneği

.Yüksek Hızlı Veri: USB 2.0, HDMI 1.3, ses/video sinyallerini destekler – işlevden ödün vermeden geleneksel portların yerini alır.

.Sinyal Bütünlüğü: Sık bağlantı kesintilerinde bile video/ses için kararlı iletimi korur.

Ürün uygulama alanları şunlardır:

.Giyilebilir cihazlar (akıllı saatler, evcil hayvan bulucu, akıllı bileklik) şarj/kablo
.Dizüstü bilgisayar, tablet PC, PDA, el tipi veri terminali;
.Tıbbi ekipmanlar, kablosuz cihazlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, otomasyon ve endüstriyel ekipmanlar;
.Havacılık, uzay, askeri iletişim ve askeri elektronik
.Otomobil, otomobil navigasyonu, test cihazı ve ölçüm ekipmanları

Avantajlarımız:
Özelleştirilmiş Çözümler – Uzman mühendislik ekibimiz, POGO PIN konektörleri, manyetik şarj konektörleri ve endüstriyel su geçirmez konektörler konusunda uzmanlaşmıştır, hızlı tasarım desteği ve kısa geliştirme döngüleri sunar
Hızlı Prototipleme – Acil talepleri karşılamak için hızlı numune teslimi
Kararlı Kalite ve Güvenilirlik – Güvenli ve güvenilir ürünler için tutarlı performans.
Uygun Maliyetli ve Mükemmel Hizmet – Müşteri ihtiyaçlarına göre uyarlanmış yüksek değerli çözümler.
Müşteri beklentilerini aşan güvenli, güvenilir ve yüksek kaliteli ürünler sunmaya kararlıyız.

Kalite, bütünlük ve üstün hizmet, kararlılıkla savunduğumuz temel ilkelerdir. Birlikte büyümek ve başarılı olmak için daha fazla ortakla işbirliği yapmayı içtenlikle dört gözle bekliyoruz

UPE'den Manyetik Kablo Konektörleri Nasıl Sipariş Edilir

Adım 1: Gereksinimlerinizi Gönderin
Bu temel ayrıntıları sağlayın:

✅Konektör Tipi: örneğin, Yalnızca Şarj, Veri+Güç (USB-C/HDMI), Pogo Pini, Hibrit

✅Miktar: Tahmini yıllık hacim (örneğin, 50K adet/yıl)

✅Özelleştirme İhtiyaçları:
.Şekil/boyut (örneğin, dairesel Ø5mm, dik açılı)
.Akım derecesi (örneğin, 8A hızlı şarj)

.IP derecesi (örneğin, IPX8 su geçirmez)

.Sinyal türü (örneğin, USB 2.0 + 12V güç)
Estetik (renk, markalaşma, yüzey kaplaması)

✅Teknik Özellikler: Çalışma gerilimi, eşleşme döngüleri, çalışma sıcaklığı aralığı

Adım 2: Teklif ve Anlaşma
UPE sağlar:
.Birim fiyatlandırması (5K+ siparişler için hacim indirimleri)
.Teslim süresi (prototipleme + seri üretim)
.Ödeme koşulları (örneğin, %50 depozito, %50 sevkiyat öncesi)

Sonuçlandırın: MOQ, teslimat programı, ambalaj

Adım 3: Siparişi Onaylayın ve Ödeme Yapın
Bir PO veya resmi sipariş sözleşmesi imzalayın

Güvenli bir şekilde ödeme yapın:
.Banka Havalesi (SWIFT/TT)
.PayPal
.Akreditif (toplu siparişler için)

Adım 4: Üretim ve Nakliye
✅Prototipleme: 5-7 gün (seri üretimden önce numune onayı)

✅Seri Üretim: 15-20 gün (esnek ölçeklendirme)

Nakliye:
.EXW
.İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)

Adım 5: Kalite Güvencesi
✅Sevkiyat öncesi: UPE, QC raporları sağlar (IP testi, süreklilik kontrolleri)

✅Teslimat sonrası: Şunları inceleyin:
.Boyutsal doğruluk
.Sinyal/güç performansı
.Kaplama tutarlılığı

Ödeme Koşulu:

%50 Depozito (Peşin Ödenir): Üretim maliyetlerini (malzemeler, işçilik) kapsar.

%50 Bakiye (Sevkiyattan önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Banka Havalesi),PayPal ,OCBC Bank

Tavsiye:

Numuneler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).
