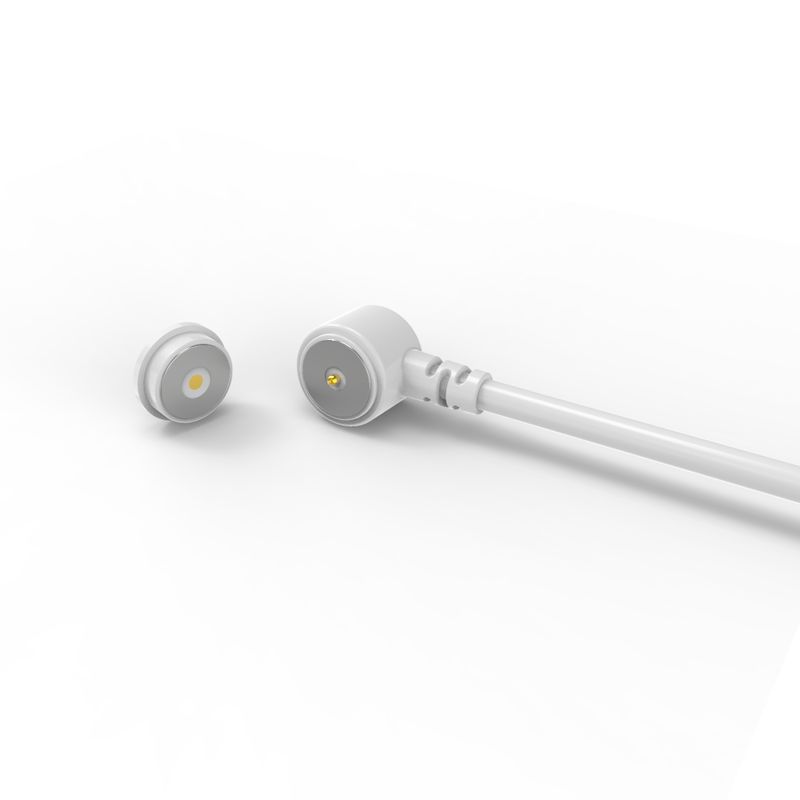

Yuvarlak erkek ve dişi manyetik pogo pin şarj kablosu konektörü

Yuvarlak erkek ve dişi manyetik pogo pin şarj kablosu konektörü, manyetik kablo konektörü otomatik emiş, çalışması kolay avantajına sahiptir.,Zorlu bir ortamda kolayca aşındırılmaz.

Union Precision Electronics Co., Ltd.Ar-Ge ve konektör bileşenlerinin üretiminde uzmanlaşmış profesyonel bir üretici.

Çin'in konektör endüstrisinde önde gelen bir şirket olarak rekabetçi çözümler sunmaya odaklanıyoruz.

manyetik bağlantılar ve endüstriyel su geçirmez bağlantılar.

Ürünlerimiz çeşitli endüstrilerde yaygın olarak kullanılmaktadır:

Telekomünikasyon,Tıbbi Cihazlar,Aerospace ve Havacılık, Otomotiv, Kablosuz Ekipman,

Giyilebilir Teknoloji,Endüstriyel Test Ekipmanı (örneğin akıllı telefonlar, televizyonlar, tabletler, oyun konsolları, öğrenme cihazları vb.)

Bilgisayar Periferikleri Güçlü bir küresel varlığımızla ürünlerimiz öncelikle Avrupa'ya ihraç edilir.

Amerika Birleşik Devletleri, Kanada ve Asya'nın gelişmiş bölgelerinde.

UPE, gelişmiş teknoloji ve modern üretim teknikleriyle donatılmıştır.ISO9001 ve ISO14001 sertifikalı olduk ve tüm ürünlerimizin AB RoHS çevresel standartlarına uygun olmasını sağlıyoruz.

Erkek manyetik kablo bağlantısı:

Malzemeler:
Pogo Pin: Bakır ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Ev: Beyaz LCP+30%GF/LCP UL94 V-0.
Mıknatıs:NdFeB N52 Plating Ni;
Kablo: Beyaz OD 3.5*2C (TC65*0.08)
Kablo ceket: Beyaz TPE 80A.
Bağlantı ceket: Beyaz TPE 80A..
Mekanik:
Bahçe gücü: 70g±20g, 1.0mm çalışma storke.
Tam boğa:1.2 mm.
Mekanik ömrü: 10000 döngü dakikası.
... Elektrik:
Voltaj: 12 V.
Akım: 3A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 saat.

Dişi manyetik bağlantı:

Malzemeler:
PINr: kurşunsuz C6801, 60 ~ 100U "Ni" üzerinde 5U "Min Au" kaplama;
Ev: Beyaz LCP+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım: 3.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

Dikkat:
1.Manyet NdFeB malzemesi kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırık, aynı kutup bağlantısı hariç)

2- Mıknatıs var. Mıknatıs alanı müdahalesi var.

3. Kısa devre koruması tasarlayabilir

Manyetik Bağlantılar Nasıl Çalışır?

.İki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır.
.Plukun arkasındaki ışık güç akışı gösterir
.Bölgeler ayırıldığında, güç akışı hemen durur.
Bağlantılar birbirini ittikleri için kısa devreye girmekten kaçınırlar ve eğer birbirini çekirlerse yalıtımlı parçalarda olurlar (her iki bağlayıcı da aynı manyetik kutupları serbest bırakır)

Dairesel 2Pin manyetik kablo bağlantıları Parametresi:

Çember 2Pin Erkek Manyetik Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

İnsancıl tasarım otomatik emiş bağlantı deneyimi; Kolay çalıştırma
- Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanıyor.
Uzun bir yaşam döngüsünde çalışır. 100.000-200.000 yeniden bağlanma ömrünü destekler.
Yüksek akımı destekler (5A-10A), daha hızlı şarj, daha kısa çalışma süresi
Mükemmel korozyon derecesi (48H-120H) zorlu ortamlara karşı
Mükemmel ölçeklenebilirlik arayüzü elde edilebilir.

Ürünün uygulama alanları şunlardır:

.Giyilebilir cihazlar (akıllı saatler, evcil hayvan bulma cihazı, akıllı bilezik) şarj/kable
.Laptop, tablet PC, PDA, el veri terminali;
Tıbbi ekipman, kablosuz cihazlar, veri iletişim ekipmanları, telekomünikasyonekipman, otomasyon ve endüstriyel ekipman;
Havacılık, havacılık, askeri iletişim ve askeri elektronik
Otomobil, otomobil navigasyon, test ve ölçüm ekipmanları
