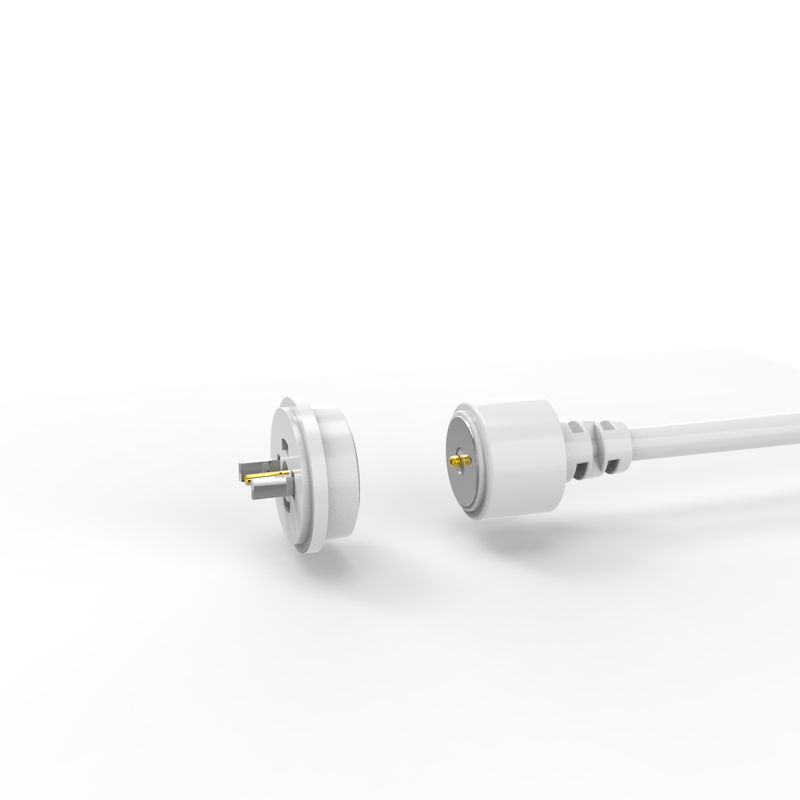

Akıllı su bardağı için yuvarlak beyaz manyetik şarj kablosu konektörü

Akıllı su bardağı için yuvarlak beyaz manyetik şarj kablosu konektörü, manyetik kablo konektörü otomatik emiş, çalıştırılması kolay avantajına sahiptir.Pogo iğnesi iyi bir elektrik iletkenliğine sahiptir, sert bir ortamda kolayca aşındırılmaz.

UPE, özelleştirilmiş manyetik konektörün profesyonel bir üreticisidir, tasarımımız her zaman müşterilerin farklı ihtiyaçlarını karşılar, manyetik konektör tıbbi ekipman için yaygın olarak kullanılır,Kablosuz ekipmanAkıllı cihazlar ve akıllı evler, veri iletişim ekipmanları, telekomünikasyon ekipmanları, otomasyon ve endüstriyel ekipmanlar, görsel-işitsel ekipmanlar vb.

2013 yılında kurulduğu günden beri UPE, temel misyonuna, yenilikçi çözümlere, olağanüstü hizmet sunmaya veya endüstride devrim yapmaya bağlıdır.Küçük bir başlangıç olarak başlayan şey POGO PIN CONNECTOR ve manyetik konektörde güvenilir bir isim haline geldiMükemmellik, müşteri memnuniyeti ve sürekli yenilikçiliğe olan bağlılığımız sayesinde.

Erkek manyetik kablo bağlantısı:

Malzemeler:
Pogo Pin: Bakır ((Plunger&Barrel plating 5U" Min Au over 60~100U"Ni);
Ev: Beyaz LCP+30%GF UL94 V-0;
Mıknatıs:NdFeB N52 Plating Ni;
Kablo: Beyaz OD 3.5*2C (TC65*0.08)
Kablo ceket: Beyaz TPE 80A.
Bağlantı ceket: Beyaz TPE 80A..
Mekanik:
Bahçe gücü: 70g±20g, 1.0mm çalışma storke.
Tam boğa:1.2 mm.
Mekanik ömrü: 10000 döngü dakikası.
... Elektrik:
Voltaj: 12 V.
Akım: 3A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 saat.

Dişi manyetik bağlantı:

Malzemeler:
PINr: kurşunsuz C6801, 60 ~ 100U "Ni" üzerinde 5U "Min Au" kaplama;
Ev: Beyaz LCP+30%GF UL94 V-0;
Kabuk: kurşunsuz C6801 Ni kaplama;
Mıknatıs: NdFeB N52 Plating Ni
Elektrik:
Voltaj:12.0 V.
Akım: 3.0A.
Temas direnci: 50mΩMax (PIN).
Yüzde yüz açık ve kısa test.
...ROHS veya REACH uyumlu ürün.
Tuz püskürtme testi: 48 saat.
... Ürün uygulama açıklaması (sürekli olarak):
1.Plug-in kaynak PCB kartı;
2.Saldırma sonrası tellerin şekillendirilmesi ve kapsüllenmesi;
3Bu PCB kartının bir transfer terminalı eklenebilir.
4.Molding injeksiyon kalıbı yerleştirme;
5Kablolar doğrudan bağlanabilir.

Dikkat:
1.Manyet NdFeB malzemesi kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırık, aynı kutup bağlantısı hariç)

2- Mıknatıs var. Mıknatıs alanı müdahalesi var.

3. Kısa devre koruması tasarlayabilir

Manyetik Bağlantılar Nasıl Çalışır?

.İki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır.
.Plukun arkasındaki ışık güç akışı gösterir
.Bölgeler ayırıldığında, güç akışı hemen durur.
Bağlantılar birbirini ittikleri için kısa devreye girmekten kaçınırlar ve eğer birbirini çekirlerse yalıtımlı parçalarda olurlar (her iki bağlayıcı da aynı manyetik kutupları serbest bırakır)

Dairesel 2Pin manyetik kablo bağlantıları Parametresi:

Çember 2Pin Erkek Manyetik Kablo Bağlantısı Teknik Çizim

Çember 2Pin Dişi Manyetik Bağlantı Teknik Çizim

Geri dönüşÖnerilen pcb düzeni

Manyetik Bağlantının Avantajları:

1) Otomatik adsorpsiyon bağlantısı deneyimi; Kolay işleme;

2) Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3) Yüksek yaşam döngüsü. 50.000-300.000 yeniden bağlanma ömrünü destekler;

4) Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) elde edebilir;

5) Yüksek akımı destekle (3A-20A), daha hızlı şarj;

6) Mükemmel korozyon derecesi (48H-120H) sert ortamlara uygun;

7) Ürün şekli eşleşmesi, ürün satış noktasını iyileştirmek için özel şekil;

8)Manyetin konumlandırılması, kullanımı ve yapısı ikili devre koruması içinyönü (( Kullanıcı odaklı ve kullanıcı dostu)

9)Mükemmel ölçeklenebilirlik arayüzü,uygulanabilir ((Power Signal Video Audio Jack Etc);

10) Gelişim süresi kısa, özelleştirme için düşük maliyetli kalıp;

11) Güvenilir bir yüksek RF sinyal iletimi sağlar.0

Ürünün uygulama alanları şunlardır:

Avantajlarımız:
1) Özelleştirilmiş Çözümler. Uzman mühendislik ekibimiz POGO PIN bağlantıları, manyetik şarj bağlantıları ve endüstriyel su geçirmez bağlantılar konusunda uzmanlaşmıştır.Hızlı tasarım desteği ve kısa geliştirme döngüleri sunmak.
2) Hızlı Prototipleme ️ Acil talepleri karşılamak için hızlı örnek dönüşümü.
3)Devamlı Kalite ve Güvenilirlik Güvenli ve güvenilir ürünler için tutarlı performans.
4) Maliyet etkinliği ve Mükemmel Hizmet ¢ Müşteri ihtiyaçlarına göre tasarlanmış yüksek değerli çözümler.
5) Müşterilerin beklentilerini aşan güvenli, güvenilir ve yüksek kaliteli ürünler sunmaya kararlıyız.

6)Kalite, dürüstlük ve üstün hizmet, kararlılıkla desteklediğimiz temel ilkelerdir. Birlikte büyümek ve başarılı olmak için daha fazla ortakla işbirliği yapmayı samimiyetle bekliyoruz.
