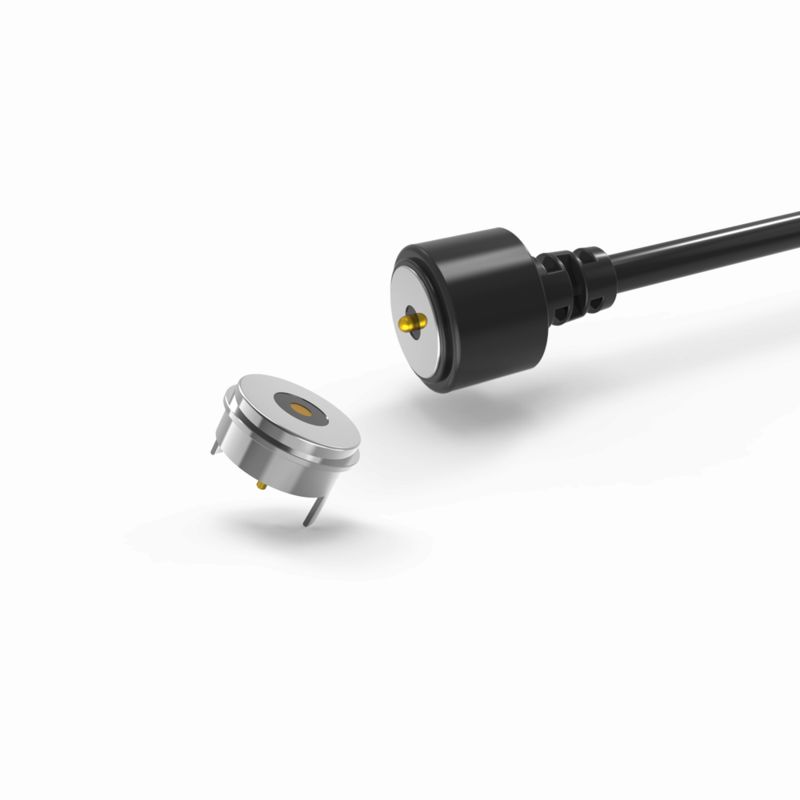

Ev aletleri için yüksek kaliteli manyetik kablo konnektörü üretimi

Ev aletleri için yüksek kaliteli manyetik kablo konnektörü üretimi, manyetik kablo konnektörü otomatik adsorpsiyon avantajına sahiptir, kullanımı kolaydır. Pogo pini iyi bir elektrik iletkenliğine sahiptir, zorlu bir ortamda kolayca aşınmaz.

UPE, özelleştirilmiş manyetik konnektörlerin profesyonel bir üreticisidir, tasarımımız her zaman müşterilerin farklı ihtiyaçlarını karşılar, manyetik konnektör Tıbbi ekipmanlar, kablosuz ekipmanlar, Akıllı cihazlar ve akıllı ev, veri iletişim ekipmanları, telekomünikasyon ekipmanları, Otomasyon ve endüstriyel ekipmanlar, görsel-işitsel ekipmanlar vb. için yaygın olarak kullanılmaktadır.

UPE, gelişmiş teknoloji ve modern üretim teknikleriyle donatılmıştır. Tüm ürünlerimizin AB RoHS çevre standartlarına uygunluğunu sağlayan ISO9001 ve ISO14001 sertifikalarına sahibiz.

Üstün kaliteyi garanti etmek için, ana hammaddeleri Tayvan ve Japonya'dan tedarik ediyoruz. Yılların üretim uzmanlığı ile,

akıcı bir yönetim sistemi ve yetenekli, deneyimli profesyonellerden oluşan bir ekip ile, rekabetçi fiyatlarla yüksek performanslı elektronik bileşenler sunuyoruz.

Erkek manyetik kablo konnektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplama 5U" Min Au over 60~100U"Ni);
Gövde: siyah HTN+30%GF UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo: siyah OD 3.5*2C(TC65*0.08),
Kablo Kılıfı: siyah TPE 80A .
Konnektör Kılıfı: siyah TPE 80A..
...Mekanik:
Yay kuvveti: 1.0mm çalışma strokunda 70g±20g.
Tam strok:1.2mm.
Mekanik ömür:10000cycle Min..
...Elektriksel:
Gerilim:12 V.
Akım: 3A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 H.

Dişi manyetik konnektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au over 60~100U"Ni;
Gövde: Siyah HTN+30%GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim:12.0 V.
Akım: 3.0A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi:48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı değildir):
1. Takılabilir lehimleme PCB kartı;
2. Lehimleme tellerinden sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

 Dikkat:
1. Mıknatıs NdFeB malzeme kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırılma, aynı kutup bağlantısı hariç)

2. Mıknatıs manyetik alan paraziti mevcuttur

3. Kısa devre koruması tasarlayabilir

Manyetik Konnektörler Nasıl Çalışır?

.Her iki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır
.Fişin arkasındaki ışık, gücün aktığını gösterir
.Taraflar ayrıldığında, güç akışı hemen durur
.Konnektörler birbirini ittiği için kısa devrelerden kaçınırlar ve eğer çekerlerse, yalıtılmış kısımlarda (her iki konnektör de aynı manyetik kutbu serbest bıraktığı için) olur

Dairesel 2Pin Manyetik Kablo Konnektörleri Parametresi:

Dairesel 2Pin  Erkek Manyetik Kablo Konnektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konnektör Teknik Çizimi

Önerilenpcb düzeni

Manyetik Konnektörün Avantajları:

1)Otomatik adsorpsiyon bağlantı deneyimi; Kolay kullanım;

2)Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3)Yüksek yaşam döngüsü. 50.000-300.000 yeniden takma ömrünü destekler;

4)Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) olabilir;

5)Yüksek akımı (3A-20A) destekleyin, daha hızlı şarj edin;

6)Mükemmel korozyon derecesi (48H-120H) zorlu ortamlara uygundur；

7)Ürün şekline uygun, ürün satış noktasını iyileştirmek için şekil özelleştirilmiş;

8)Mıknatıs konumlandırma, yönü ayırt etmek için çift devre koruması için mıknatısların ve yapının kullanımı (Kullanıcı odaklı ve kullanıcı dostu)9)Mükemmel ölçeklenebilirlik arayüzü, Elde edilebilir (Güç Sinyali Video Ses Jakı Vb.);

10)Geliştirme süresi kısadır, özelleştirme için düşük maliyetli kalıp;

11)Güvenilir bir yüksek RF sinyal iletimi sağlayın. Konnektörümüz USB 2.0'dır

Ürün uygulama alanları şunlardır:

1

.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocukların akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları, Bluetooth kulaklıklar vb.) veri kablosu, şarj kablosu, manyetik şerit tel uç bağlantısı2.Tıbbi ekipmanlar, kablosuz ekipmanlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, Otomasyon ve endüstriyel ekipmanlar, görsel-işitsel ekipmanlar3.Havacılık, uzay elektroniği, askeri iletişim

4.Otomotiv, araç navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektroniği (cep telefonları, tablet bilgisayarlar, Bluetooth kulaklıklar, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Müşteriler neden UPE'yi seçiyor?

1. Profesyonel özelleştirme hizmeti

2. Hızlı numune üretim yeteneği

3. Sıkı kalite kontrol sistemi

4. İthal bileşenlerle işleme

5. Yüksek hassasiyetli test ekipmanları

6. Makul maliyet kontrol prosedürleri

7. Ürün çevre standartları.

UPE'den Manyetik Kablo Konnektörleri Nasıl Sipariş Edilir

Adım 1: Gereksinimlerinizi Gönderin

Bu temel ayrıntıları sağlayın:

✅
Konnektör Tipi: örn., Yalnızca Şarj, Veri+Güç (USB-C/HDMI), Pogo Pini, Hibrit

.Boyutsal doğrulukMiktar: Tahmini yıllık hacim (örneğin, yılda 50K adet)

.Boyutsal doğrulukÖzelleştirme İhtiyaçları:

.Boyutsal doğruluk.Akım derecesi (örneğin, 8A hızlı şarj)
.IP derecesi (örneğin, IPX8 su geçirmez)
.Sinyal türü (örneğin, USB 2.0 + 12V güç)

Estetik (renk, marka, yüzey kaplaması)

✅
Teknik Özellikler: Çalışma gerilimi, eşleşme döngüleri, çalışma sıcaklığı aralığı

.Boyutsal doğrulukUPE sağlar:

.Birim fiyatlandırması (5K+ siparişler için hacim indirimleri)
.Teslim süresi (prototip oluşturma + seri üretim)
.Ödeme koşulları (örneğin, %50 depozito, %50 sevkiyat öncesi)
Sonuçlandırın: MOQ, teslimat programı, ambalaj
Adım 3: Siparişi Onaylayın ve Ödeme Yapın

Bir PO veya resmi sipariş sözleşmesi imzalayın

Güvenli bir şekilde ödeme yapın:
.Banka Havalesi (SWIFT/TT)

.PayPal
.Akreditif (toplu siparişler için)
Adım 4: Üretim ve Nakliye
✅

Prototip Oluşturma: 5-7 gün (seri üretimden önce numune onayı)
.Boyutsal doğrulukSeri Üretim: 15-20 gün (esnek ölçeklendirme)

.Boyutsal doğruluk.EXW

.İzlenebilir lojistik (DHL, FedEx, deniz taşımacılığı)
Adım 5: Kalite Güvencesi
✅

Sevkiyat öncesi: UPE, QC raporları sağlar (IP testi, süreklilik kontrolleri)
.Boyutsal doğrulukTeslimat sonrası: Şunları inceleyin:

.Boyutsal doğruluk.Sinyal/güç performansı
.Kaplama tutarlılığı
Ödeme Süresi:
%50 Depozito (Peşin Ödenir): Üretim maliyetlerini (malzemeler, işçilik) kapsar.

%50 Bakiye (Sevkiyattan önce ödenir): Her iki tarafın da kalite kontrolünü ve taahhüdünü sağlar.

Ödeme yöntemi:

T/T (Banka Havalesi),PayPal ,OCBC Bankası

Tavsiye:

Numuneler için PayPal kullanın (daha güvenli).

Toplu siparişler için T/T kullanın (daha düşük ücretler).
