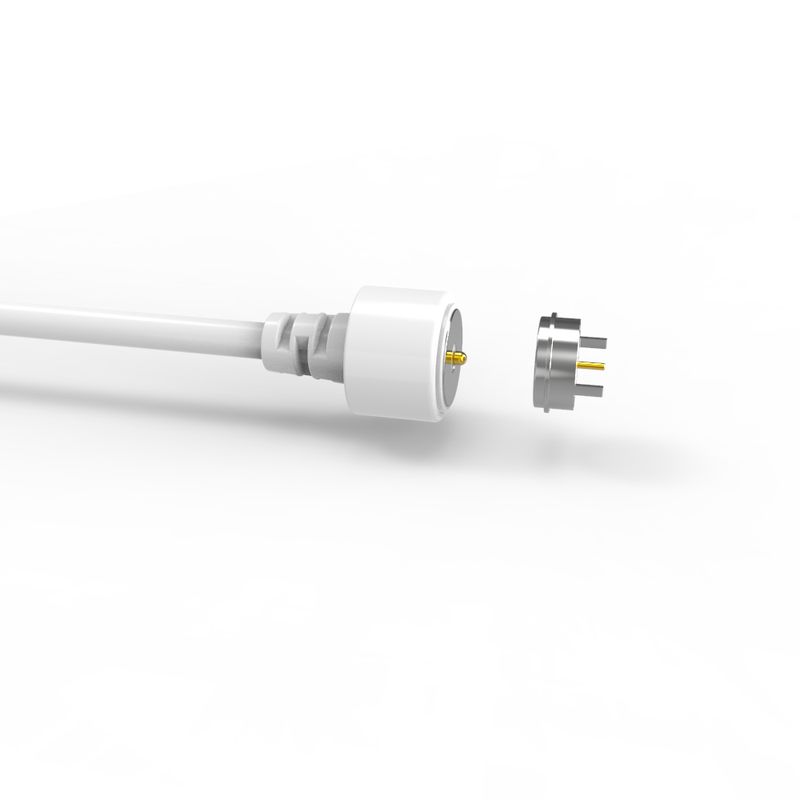

Tıbbi ekipmanlar için özel dc manyetik güç kablosu konektörü

Tıbbi ekipmanlar için özel dc manyetik güç kablosu konektörü, manyetik kablo konektörü otomatik adsorpsiyon, kolay kullanım avantajına sahiptir. Pogo pini iyi bir elektrik iletkenliğine sahiptir, zorlu bir ortamda kolayca aşınmaz.

UPE, profesyonel manyetik konektör ve manyetik kablo konektörü üreticisidir.
Herhangi bir gereksiniminizi karşılamak ve manyetik konektör özelleştirme hizmeti sağlamak için kendi profesyonel tasarımcılarımız var. Farklı müşteri ihtiyaçlarına göre farklı manyetik pogo pin konektör ürünleri ve çözümleri tasarlanabilir.

Müşteri beklentilerini aşan güvenli, güvenilir ve yüksek kaliteli ürünler sunmaya kararlıyız.

Kalite, bütünlük ve üstün hizmet, kararlılıkla savunduğumuz temel ilkelerdir. Birlikte büyümek ve başarılı olmak için daha fazla ortakla işbirliği yapmayı içtenlikle dört gözle bekliyoruz.

Erkek manyetik kablo konektörü:

...Malzemeler:
Pogo Pini: Pirinç (Piston ve Namlu kaplaması 5U" Min Au over 60~100U"Ni);
Gövde: Beyaz LCP+%30GF UL94 V-0;
Mıknatıs: NdFeB N52 Kaplama Ni;
Kablo: Beyaz OD 3.5*2C(TC65*0.08),
Tel Ceket: Beyaz TPE 80A .
Konektör Ceketi: Beyaz TPE 80A..
...Mekanik:
Yay kuvveti: 1.0mm çalışma strokunda 70g±20g.
Tam strok:1.2mm.
Mekanik ömür:10000 döngü Min..
...Elektriksel:
Gerilim:12 V.
Akım: 3A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi: 48 H.

Dişi manyetik konektör:

..Malzemeler :
PINr: Kurşunsuz C6801, kaplama 5U" Min Au over 60~100U"Ni;
Gövde: Beyaz LCP+%30GF UL94 V-0 ;
Kabuk: Kurşunsuz C6801 Kaplama Ni;
Mıknatıs: NdFeB N52 Kaplama Ni
....Elektriksel:
Gerilim:12.0 V.
Akım: 3.0A.
Temas direnci:50mΩMax (PIN).
%100 açık ve kısa devre testi.
...ROHS veya REACH uyumlu ürün.
...Tuz püskürtme testi:48H.
… Ürün uygulama açıklaması (aşağıdakilerle sınırlı olmamak üzere):
1. Takılabilir kaynak PCB kartı;
2. Tellerin kaynaklanmasından sonra şekillendirme ve kapsülleme;
3. O PCB kartının bir transfer terminali eklenebilir;
4. Gömülebilir kalıbın kalıplama enjeksiyon kalıplaması;
5. Teller doğrudan bağlanabilir.

 Dikkat:
1. Mıknatıs NdFeB malzeme kullanır, manyetik kuvveti sonsuza kadar koruyabilir (yüksek sıcaklık, kırılma, aynı kutup bağlantısı hariç)

2. Mıknatıs manyetik alan paraziti mevcuttur

3. Kısa devre koruması tasarlayabilir

Manyetik Konektörler Nasıl Çalışır?

.Her iki taraf da birbirine yakın yerleştirildiğinde manyetik olarak bağlanır
.Fişin arkasındaki ışık, gücün aktığını gösterir
.Taraflar ayrıldığında, güç akışı hemen durur
.Konektörler birbirini ittiği için kısa devreden kaçınırlar ve eğer çekerlerse, yalıtılmış kısımlardadır (her iki konektör de aynı manyetik kutbu serbest bıraktığı için)

Dairesel 2Pin Manyetik Kablo Konektörleri Parametresi:

Dairesel 2Pin  Erkek Manyetik Kablo Konektörü Teknik Çizimi

Dairesel 2Pin  Dişi Manyetik Konektör Teknik Çizimi

Önerilen pcb düzeniManyetik Konektörün Avantajları:

1)Otomatik adsorpsiyon bağlantı deneyimi; Kolay kullanım;

2)Cihazı daha kolay çıkarmak için manyetik bir arayüz kullanır.

3)Yüksek yaşam döngüsü. 50.000-300.000 yeniden takma ömrünü destekler;

4)Su geçirmez tasarımı özelleştirmek kolaydır, dişi toz geçirmez ve su geçirmez (IP68) olabilir;

5)Yüksek akımı destekleyin (3A-20A), daha hızlı şarj edin;

6)Mükemmel korozyon derecesi (48H-120H) zorlu ortamlara uygundur；

7)Ürün şekline uyacak şekilde özelleştirilmiş şekil, ürün satış noktasını iyileştirin;

8)Mıknatıs konumlandırma, yönü ayırt etmek için manyetiklerin ve yapının çift devre korumasını kullanın (Kullanıcı odaklı ve kullanıcı dostu)

9)Mükemmel ölçeklenebilirlik arayüzü, Elde edilebilir (Güç Sinyali Video Ses Jakı Vb);10)Geliştirme süresi kısadır, özelleştirme için düşük maliyetli kalıp;

11)Güvenilir bir yüksek RF sinyal iletimi sağlayın. Konektörümüz USB 2.0'dır

Ürün uygulama alanları şunlardır:

1

.Giyilebilir cihazlar, akıllı konumlandırma ekipmanları, çocuk akıllı bileklikleri, akıllı saatler, giyilebilir cep telefonları, Bluetooth kulaklıklar vb.) veri kablosu, şarj kablosu, manyetik şerit tel uç bağlantısı

2.Tıbbi ekipmanlar, kablosuz ekipmanlar, veri iletişim ekipmanları, telekomünikasyon ekipmanları, Otomasyon ve endüstriyel ekipmanlar, görsel-işitsel ekipmanlar3.Havacılık, uzay elektroniği, askeri iletişim4.Otomotiv, araç navigasyonu, test ve ölçüm ekipmanları

5.Tüketici Elektroniği (cep telefonları, tablet bilgisayarlar, Bluetooth kulaklıklar, kamera, saat, taşınabilir tüketici elektronik ürünleri ve diğer birçok elektronik alan.)

Müşteriler neden UNION'ı seçiyor?

1. Profesyonel özelleştirme hizmeti

Farklı müşteri ihtiyaçlarına göre farklı ürünler ve çözümler tasarlanabilir

2. Hızlı numune üretim yeteneği

Standart ürün 2-3 gün numune, yeni özel numune 7 iş günü, kalıp açma ürünü 12 gün

3. Sıkı kalite kontrol sistemi

Önce kalite kavramı, tüm üretim ve denetim sürecinden geçer ve müşteri memnuniyetinin kalitesini sağlamak için her süreci sıkı bir şekilde kontrol eder.

4. İthal bileşenlerle işleme

Az sayıda iğne mili, ithal hassas tornalardan işlenir,

ve iğne millerinin çoğu, daha yüksek kararlılık için ithal soğuk damgalama ile yapılır.

5. Yüksek hassasiyetli test ekipmanı

Ürün kalitesini sürekli iyileştirmek için doğru ve hassas testler sağlayın
6. Makul maliyet kontrol prosedürleri

Maliyetlerden tasarruf edin, israfı ortadan kaldırın, süreçleri optimize edin ve maliyet rekabet gücünü vurgulayın

7. Ürün çevresel standartları .

Ürün, AB ROHS standardını karşılar ve halojen içerir
