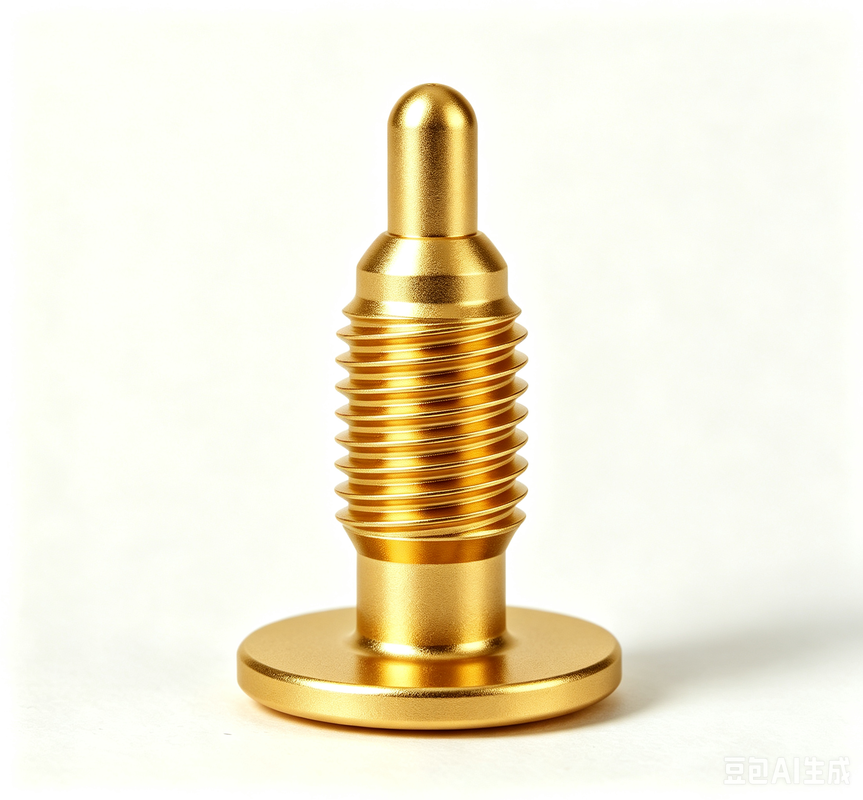

Vuruş tipi altın kaplama yaylı pogo pin

Marka Adı:	UPE
Model Numarası:	Çift Kafa Pogo Pimi
Moq:	10000
Fiyat:	$0.1-$0.5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO9001

İsim:

vidalı tip pogo pin

Malzeme:

Pirinç C3604, Sus304

Temas direnci:

Çalışma yüksekliğinde 50mΩ maks.

Çalışma Sıcaklığı:

24 saat içinde -40 ℃ ~+130 ℃.

Tuz püskürtme testi:

48 saat

Renk:

Sarı

Yetenek temini:

50kpcs/gün

Vurgulamak:

vida tipi altın kaplama pogo pin

Altın kaplamalı yaylı pogo çubuğu

Altın kaplama Pogo Pin bağlantısı

Ürün Açıklaması

Vuruş Tipi Altın Kaplama Yaylı Pogo Pin

Profesyonel POGO PIN özelleştirme hizmeti çeşitli şekiller ve küçük yapılar ile mevcuttur. 15A'dan 30A'ya kadar özelleştirilmiş yüksek akım çözümleri.Müşteri gereksinimlerine göre tasarlanmış farklı ürünler ve pogo pin çözümleri.

Pogo Pin nedir?

Pogo Pin, iki devre arasında geçici bağlantılar kurmak için kullanılan bir elektrik bağlantısıdır.Sıkıştırmayı sağlayan ve iletken yüzeylere basıldığında güvenilir bir temas sürdüren.

Teknik özellikler

Parametreler	Spesifikasyon
Adı	Vuruş tipi pogo pin
Süpürge	Bakır C3604
Fıçı	Bakır C3604
Bahar	SUS304
Mekanik ömür	50Min 1000 döngü.
Temas direnci	50mΩ Max (PIN)
Çalışma sıcaklığı	-40°C~+130°C 24 saat içinde
Lehimleme Sıcaklığına Direnci	260°C±5°C 20s±2s
Tuz püskürtme testi	48 saat
Sertifikasyon	RoHS veya REACH uyumlu
Test	% 100 açık ve kısa test

Kullanılabilir Yapı Tipleri

Standart POGO PIN toplam yüksekliği: 2.8mm ~ 11.0mm (DIP pogo pininin kuyruğu uzunluğu hariç)

SMT:PCB kartlarının kolayca lehimlenmesi için düz taban tasarımı ile iyi kararlılık
DIP:Konumlandırma iğnesi PCB kaynak sırasında sapmayı önler
Çift Başlı:Saldırısız esnek iki yönlü tahta tahta bağlantısı
Sağ açı:Uzay optimizasyonu için bükülmüş kuyruğu, tel ile lehimlenebilir
Kaynatma Kupası:Kablo ürünleri için uygundur, kolay tel kaynak
Vuruş tipi:Çeşitli müşteri ihtiyaçlarını karşılamak için özel özellikler
Tek parça tipinde:Özel gereksinimlerle yüksek akım kapasitesi
Küresel top tipi:Özel seçeneklerle yan kuvvet yeteneği

İç Yapı Seçenekleri

Yapı A: Eğri Bevelli Plunger

Avantajları:Geleneksel kullanım, sabit impedans, uzun ömür

Uygulama:SMT ve DIP Düzenli kullanım

B yapısı: Borulu tasarımlı bir plünger

Avantajları:Sınırlı alanda maksimum sıkıştırma

Uygulama:SMT ve DIP Düzenli kullanım

Yapı C: Düz tasarımı olan plünger

Avantajları:Uzay kısıtlı yapılar için kolay işleme

Uygulama:SMT ve DIP Düzenli kullanım

Yapı D: yalıtım boncukları olan namlu

Avantajları:10A'dan yüksek akımlar için uygun sabit impedans

Uygulama:SMT ve DIP Düzenli kullanım

Yapı E: Çift taraflı sıkıştırma

Avantajları:Yer tasarrufu, uzun mesafe, büyük sıkıştırma panosu temas

Uygulama:Yataydan gemiye dokunma

F yapısı: Dört parça kombinasyonu

Avantajları:Yüksek baskı püresi, küçük piston eğimi, su geçirmez, toz geçirmez, uzun ömürlü

Uygulama:Yüksek akım, yüksek performans, su geçirmez ve toz geçirmez uygulamalar

G yapısı: Ara akım sıkıştırması

Avantajları:Basit yapı, yüksek akım kapasitesi

Uygulama:Yüksek akımlı kaynak kullanımı

Yapı H: Top sıkıştırma teması

Avantajları:Basit yapı, kolay işleme

Uygulama:Küçük çalışma darbe uygulamaları

Ürün Uygulamaları

PCB plakaları
Dijital kameralar / Tıbbi ürünler / Yazıcı kartuşları
Golf kolu / Elektrikli araçlar / Telefon uygulamaları
Kalp defibrillatörleri / Araba şarj cihazları / Hava arıtıcıları
LED düz lambalar / LED flaşlar / Tabletler / dizüstü bilgisayarlar / bilgisayarlar
Güç bankaları / Dijital ürünler / Küçük hane elektrikli uygulamaları
Şarj ürünleri / Sinyal iletim ürünleri

Neden UPE'yi seçtiniz?

Özellik ve Esneklik:Özel gereksinimlere göre uyarlanmış çözümler
Hızlı Örnekler:Hızlı prototip üretimi ile piyasaya sürüş süresi hızlandırılır
Sıkı kalite kontrolleri:Üretim boyunca kapsamlı test
Müşteri odaklı QC esnekliği:Uyumlu kalite kontrol süreçleri
Gerçek Zamanlı QC İşbirliği:Sürekli kalite izleme ve geri bildirim

Performans parametreleri

Bileşen	Malzeme Seçenekleri
Fıçı malzemesi	Bakır, Berilyum bakır, Fosfor Bronz
Plüsen malzemesi	Bakır, Berilyum bakır, Fosfor Bronz, Paslanmaz çelik
Bahar Seçenekleri	Paslanmaz çelik, müzik tel
Plaklama Gereksinimleri	Altın-Au, Gümüş-Ag, Palladium-Nikel (Pd-Ni)
Rütbeli Akım	1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
Adlık Voltaj	DC 12V, 24V
Temas direnci	30mΩ, en fazla 50mΩ. (sessizlik)
Yaşam testi	50Min., 1000 döngü, 1,000,000 döngü en fazla
Geri akış sıcaklığı	265°, 4-5 saniye.

Güvenilirlik Testleri

Test Türü	Spesifikasyon
Tutma gücü	50Saatte en az 500±50 döngüde en az 1000 döngü
Nemlilik	90-95% RH 40°C±2°C'de 96 saat boyunca
Lehimleme Isı Direnci	265°C+10/-0°C 30-35 saniye boyunca
Tuz püskürtmesi	5±1% tuz çözeltisi 35+1°C/-2°C'de 48 saat boyunca
Bahçe kuvveti testi	100g±20g çalışma yüksekliğinde
Sıcaklık ömrü	85°C±2°C 96 saat boyunca
Solderability (Saldırılabilirlik)	265±5°C, 60/40±5% Sn/pb 4,0-5,0 saniye için lehim
Temas direnci	Test akımı: en fazla 100 mA, voltaj: en fazla 20 mV

Test Ekipmanı

Aşağıdakiler dahil olmak üzere kapsamlı test ekipmanlarıyla donatılmış bağımsız bir laboratuvar:

Ekleme kuvveti test makinesi
İki boyutlu projektör
Kalınlık ölçer
Otomatik denetim makinesi
İzolasyon Direnci Denetleyici
Metallografik örnek cilalama makinesi
Tuz püskürtücüsü
Mevcut sıcaklık artışı test edici
Yük vuruş eğrisi aygıtı
ROHS testi
Kabalık testi
Elastik impedans test edici
Yaşam testi

Rekabetçi Avantajlar

Yüksek Teknoloji Üretimi:Üstün kalite için gelişmiş üretim teknikleri
Sistematik Yönetim Sistemi:Verimlilik ve tutarlılık için yönlendirilmiş süreçler
ISO 9001 Sertifikası:Uluslararası kalite standartlarına bağlılık
RoHS uyumluluğu:Çevre ve güvenlik düzenlemelerine uygun
Kısa Gelişim Zamanı:Hızlı prototipleme ve üretim döngüleri
Rekabetçi Fiyatlar ve Sabit Kalite:Güvenilirliği tehlikeye atmadan maliyet etkin çözümler

Sipariş Verme Bilgisi

Ödeme Yöntemleri

T/T (banka havalesi)
Paypal
OCBC Bankası

Tavsiye:Örnekler için PayPal (daha güvenli), toplu siparişler için T/T (daha düşük ücretler)

Önderi süreleri

Örnek teslim süresi:Envanter örneği 2-3 iş günü / Özel örnek 5-7 iş günü
Üretim süresi:10-15 iş günü

Ticaret Şartları

Piyasalar:Amerika, Avrupa, Asya, Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, özel boyutlar, renkler ve tasarımlar mevcuttur
