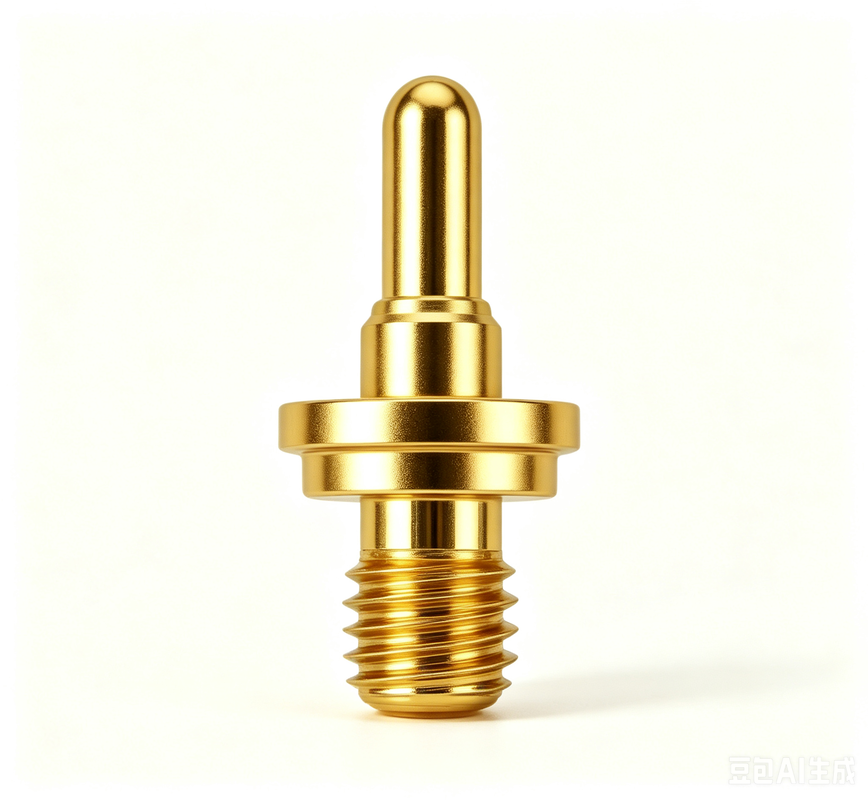

vida iplik yay piston elektrikli temas pogo pin

Marka Adı:	UPE
Model Numarası:	vida dişi Yaylı Pogo Pimi
Moq:	10000
Fiyat:	$0.1-$0.5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

İsim:

Vida Dişi Yaylı Pogo Pimi

Malzeme:

Pirinç C3604, Sus304

Akım:

Gerilim:

Mekanik Yaşam:

50000 Cycle Min ..

Temas direnci:

Çalışma yüksekliğinde 50mΩ maks.

Çalışma Sıcaklığı:

24 saat içinde -40 ℃ ~+130 ℃.

Tuz püskürtme testi:

48 saat

Yetenek temini:

50kpcs/gün

Vurgulamak:

viskozlu iplik yay dolandırıcı

Elektrikli bağlantı çubuğu

Garantisi olan pogo pin

Ürün Açıklaması

Vida Dişli Yaylı Piston Elektrik Kontak Pogo Pin

Çeşitli şekil ve yapılar için profesyonel POGO PIN özelleştirme hizmeti. 15A-30A arası özelleştirilmiş yüksek akım çözümleri. Müşteri gereksinimlerine göre tasarlanmış farklı ürünler ve pogo pin çözümleri.

Pogo Pin, devreler arasında geçici bağlantılar kuran bir elektrik konektörüdür. İçinde yaylı bir piston bulunan bir namluya sahiptir ve iletken yüzeylere bastırıldığında güvenilir temas sağlamak için sıkıştırılır.

8 Dış Yapı Tipi

SMT: Düz taban tasarımı ile iyi stabilite, PCB kart lehimlemesi için kolay
DIP: Konumlandırma pimi, PCB kaynağı sırasında sapmayı önler ve sağlam konumlandırma sağlar
Çift Başlı: Kaynak gerektirmeyen çift yönlü karttan karta bağlantı
Dik Açı: Alan optimizasyonu için bükülmüş kuyruk tasarımı, tel ile lehimlenebilir
Lehim Kabı: Kablo ürünleri için uygundur, kolay tel lehimleme
Vida Tipi: Çeşitli müşteri gereksinimlerini karşılamak için özel spesifikasyonlar
Tek Parça Tip: Özel spesifikasyonlarla yüksek akım kapasitesi
Küresel Top Tipi: Özel gereksinimlerle yanal kuvvet kapasitesi

İç Yapı Seçenekleri

Yapı A: Eğimli Eğimli Piston

Avantajları: Geleneksel kullanım, kararlı empedans, uzun ömür

Uygulama: SMT ve DIP Normal kullanım

Önlemler: Limit çalışma strokunu aşamaz

Yapı B: Delikli Tasarımlı Piston

Avantajları: Sınırlı alanda maksimum sıkıştırma

Uygulama: SMT ve DIP Normal kullanım

Önlemler: Limit strokunu veya aşırı akımı aşamaz

Yapı C: Düz Tasarımlı Piston

Avantajları: Alan yapıları için kolay işleme

Uygulama: SMT ve DIP Normal kullanım

Önlemler: Limit strokunu veya aşırı akımı aşamaz

Yapı D: Yalıtım Boncuklu Namlu

Avantajları: 10A üzerindeki akımlar için kararlı empedans

Uygulama: SMT ve DIP Normal kullanım

Önlemler: Limit çalışma strokunu aşamaz

Yapı E: Çift Taraflı Sıkıştırma

Avantajları: Yerden tasarruf, uzun mesafe, büyük sıkıştırma kartı teması

Uygulama: Karttan karta kenetleme

Önlemler: Limit çalışma strokunu aşamaz

Yapı F: Dört Parçalı Kombinasyon

Avantajları: Yüksek pres pürüzsüzlüğü, küçük piston sapması, su geçirmez, toz geçirmez, uzatılmış ömür

Uygulama: Yüksek akım, yüksek performans, su geçirmez ve toz geçirmez uygulamalar

Yapı G: Orta Şaft Sıkıştırma

Avantajları: Yüksek akım kapasiteli basit yapı

Uygulama: Yüksek akım kaynağı kullanımı

Önlemler: Limit çalışma strokunu aşamaz

Yapı H: Top Sıkıştırma Kontağı

Avantajları: Kolay işleme ile basit yapı

Uygulama: Küçük çalışma stroku uygulamaları

Önlemler: Limit çalışma strokunu aşamaz

Uygulama Alanları

Neden UPE'yi Seçmelisiniz?

Özelleştirme ve Esneklik: Belirli gereksinimler için özel çözümler
Hızlı Numuneler: Hızlı prototipleme ile daha hızlı pazara sunma
Titiz Kalite Kontrolleri: Gelen malzeme denetimi, süreç içi kontroller, %100 son test ve uyumluluk takibi dahil kapsamlı testler
Müşteri Odaklı KK: Esnek kalite kontrol süreçleri
Gerçek Zamanlı KK İşbirliği: Anında kalite kontrol desteği

Performans Parametreleri

Bileşen	Malzeme Seçenekleri
Namlu Malzemesi	Pirinç, Berilyum bakır, Fosfor bronz
Piston Malzemesi	Pirinç, Berilyum bakır, Fosfor bronz, Paslanmaz çelik
Yay Seçenekleri	Paslanmaz çelik, Müzik teli
Kaplama Gereksinimleri	Altın-Au, Gümüş-Ag, Paladyum-Nikel (Pd-Ni)
Anma Akımı	1A, 2A, 3A, 5A, 15A veya 30A (yapıya bağlı)
Anma Gerilimi	DC 12V, 24V
Kontak Direnci	30mΩ, 50mΩ Maks. (durgun)
Ömür Testi	50.000 döngü Min., 1.000.000 döngü Maks.
Yeniden Akış Sıcaklığı	265°, 4-5 saniye

Güvenilirlik Testleri

Test Türü	Özellikler
Tutma Kuvveti	500±50 döngü/saat, minimum 50.000 döngü
Nem	EIA-364-31, 90-95% RH, 40°C ± 2°C'de 96 saat
Lehim Isısı Direnci	EIA-364-56, 265°C+10/-0°C, 30-35 saniye
Tuz Spreyi	EIA-364-26, 5±1% tuz çözeltisi, 35+1°C/-2°C'de 48 saat
Yay Kuvveti Testi	Çalışma yüksekliğinde 100g±20g
Sıcaklık Ömrü	EIA-364-17, 85°C ± 2°C'de 96 saat
Lehimlenebilirlik	EIA-364-52, 265±5°C, 60/40±5% Sn/pb lehim, 4.0-5.0 saniye
Kontak Direnci	EIA-364-23, maksimum 100 mA test akımı, maksimum 20 mV voltaj

Test Ekipmanları

Aşağıdakiler dahil kapsamlı test ekipmanlarına sahip bağımsız laboratuvar:

Giriş kuvveti test makinesi
İki boyutlu projektör
Kalınlık ölçer
Otomatik muayene makinesi
İzolasyon Direnci Test Cihazı
Metalografik numune parlatma makinesi
Tuz spreyi test cihazı
Akım sıcaklık yükselmesi test cihazı
Yük strok eğrisi cihazı
ROHS test cihazı
Pürüzlülük test cihazı
Elastik empedans test cihazı
Ömür test cihazı

Rekabet Avantajları

Yüksek Teknoloji Üretimi: Üstün kalite için gelişmiş üretim teknikleri
Sistematik Yönetim: Verimlilik ve tutarlılık için optimize edilmiş süreçler
ISO 9001 Sertifikası: Uluslararası kalite yönetim standartları
RoHS Uyumluluğu: Çevresel ve güvenlik düzenlemelerine uygundur
Kısa Geliştirme Teslim Süresi: Daha hızlı prototipleme ve üretim döngüleri
Rekabetçi Fiyatlandırma ve Kararlı Kalite: Uygun maliyetli güvenilir çözümler

Sipariş Bilgileri

Ödeme Yöntemleri: T/T (Banka Transferi), PayPal, OCBC Bank

Öneri: Numuneler için PayPal (daha güvenli), toplu siparişler için T/T (daha düşük ücretler)

Numune Teslim Süresi: Stok numunesi 2-3 iş günü / Özelleştirilmiş numune 5-7 iş günü

Üretim Teslim Süresi: 10-15 iş günü

Pazarlar: Amerika, Avrupa, Asya, Güney Afrika

Ticaret Terimi: EXW

Navlun Seçenekleri: Hava, Deniz, Ekspres

Hizmetler: Makul fiyatlarla yüksek kalite, OEM hizmetleri, özel boyutlar, renkler ve tasarımlar
