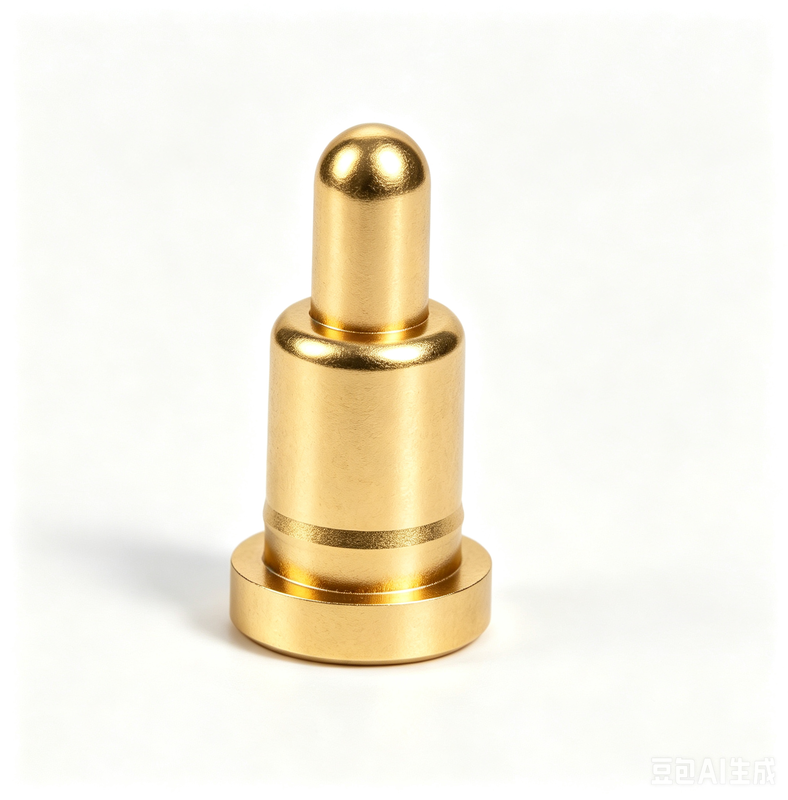

Yaylı SMT kontakları pogo pin

Marka Adı:	UPE
Model Numarası:	SMT Yaylı Pogo Pimi
Moq:	10000
Fiyat:	$0.1-$0.5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

İsim:

SMT Yaylı Pogo Pimi

Malzeme:

Pirinç C3604, Sus304

Akım:

Gerilim:

Mekanik Yaşam:

50000 Cycle Min ..

Temas direnci:

Çalışma yüksekliğinde 50mΩ maks.

Çalışma Sıcaklığı:

24 saat içinde -40 ℃ ~+130 ℃.

Tuz püskürtme testi:

48 saat

Yetenek temini:

50kpcs/gün

Vurgulamak:

yayla yüklü SMT POGO Pin

SMT kontakları pogo pin

Yaylı kontaklı pogo pin

Ürün Açıklaması

Bahar yüklü SMT bağlantıları Pogo Pin

UPE, çeşitli şekiller ve küçük yapılar sunan profesyonel POGO PIN özelleştirme hizmetleri sunar. 15A'dan 30A'ya kadar yüksek akımlı pogo pinlerini özelleştiririz.Farklı ürünler ve pogo pin çözümleri özel müşteri gereksinimlerine göre tasarlanabilir.

Pogo Pin, iki devre arasında geçici bağlantılar kurmak için kullanılan bir elektrik bağlantısıdır.Sıkıştırmayı sağlayan ve iletken yüzeylere basıldığında güvenilir bir temas sürdüren.

Pogo Pin Dış Yapılar

Müşterilerin seçimi için 8 tür dış yapı POGO PIN sunuyoruz. Standart POGO PIN'leri 2.8mm'den 11.0mm'ye kadar toplam yükseklikler ile tasarlanmıştır (DIP pogo pin kuyruğu uzunluğu hariç).

SMT Yapısı

PCB kartlarının kolayca lehimlenmesi için düz tabanlı namlu tasarımı ile iyi bir istikrar.

DIP Yapısı

Değişiklik olmadan doğru PCB kaynak için namlu kuyruğunda bir iğne konumlandırma özelliği.

Çift Başlı Yapı

Kaydırma gereksinimleri olmadan iki yönlü tahtadan tahtaya bağlantılarda esneklik sağlar.

Düz açı yapısı

Eğilmiş kuyruk tasarımı, alan optimizasyonu seçenekleri sunar ve tellerle lehimlenebilir.

Kaynatma Kupası Yapısı

Kolay tel kaynak yeteneğine sahip kablo ürünleri için uygundur.

Vuruş tipi yapı

Farklı müşteri gereksinimlerini karşılamak için özel özellikler özel seçeneklerle.

Tek parça tip yapısı

Büyük akımlar geçirebilir ve özel müşteri ihtiyaçlarına göre ayarlanabilir.

Küresel Top Türü Yapı

Yan kuvveti destekler ve müşteri gereksinimlerine göre özelleştirilebilir.

Pogo Pin İç Yapılar

Müşterilerin gereksinimlerine göre uygun iç yapıları eşleştiririz:

Yapı A: Eğimli Bevel Plunger

Sabit impedans ve uzun ömürlü geleneksel kullanım. Uygulama: SMT & DIP düzenli kullanım. Önlemler: Sınır çalışma darbeyi geçemez.

B yapısı: Borulmuş Plunger

Sınırlı alanlarda maksimum sıkıştırma. Uygulama: SMT & DIP düzenli kullanım. Önlemler: Sınır darbe veya aşırı akım kullanımını aşamaz.

Yapı C: Düz Plunger

A & B tabanlı uzay yapıları için kolay işleme. Uygulama: SMT & DIP düzenli kullanım. Önlemler: Sınır darbe veya aşırı akım kullanımını aşamaz.

Yapı D: yalıtım boncukları olan namlu

10A'dan yüksek akımlar için uygun sabit impedans. Uygulama: SMT & DIP düzenli kullanımı. Önlemler: Sınır çalışma darbeyi geçemez.

Yapı E: Çift taraflı basınçlı batarya

Uzak mesafeli ve büyük sıkıştırma tahtadan tahtaya temas eden alan tasarımı. Uygulama: Tahttan tahtaya bağlantı. Önlemler: Sınırlı çalışma darbeyi geçemez.

F yapısı: Dört parça kombinasyonu

Yüksek basın pürüzsüzlüğü, küçük piston bükülmesi, su geçirmez ve toz geçirmez ve uzun çalışma ömrü.

G yapısı: Ara akım sıkıştırması

Yüksek akım geçirme kapasitesine sahip basit yapı. Uygulama: Yüksek akım kullanımı kaynaklama. Önlemler: Sınır çalışma darbeyi geçemez.

Yapı H: Top sıkıştırma teması

Basit yapı, kolay işleme. Uygulama: Küçük çalışma darbe kullanımı. Önlemler: Sınır çalışma darbeyi geçemez.

Pogo Pin Uygulama Alanları

Neden UPE'yi seçtiniz?

Özellik ve Esneklik
Hızlı Örnek = Hızlı Pazarlama Zamanı
Her bir bağlantı, sıkı kalite kontrollerinden geçer (Gelen malzeme denetimi, Süreç içindeki kalite kontrolleri,% 100 nihai test, izlenebilirlik ve uyumluluk)
Müşteri odaklı QC Esnekliği
Gerçek Zamanlı QC İşbirliği

Bahara yüklü Pogo Pin Bağlantısı Performans Parametreleri

Parçaların adı	Parametre Performansı Tablosu
Fıçı malzemesi	Bakır. Berilyum bakır. Fosfor Bronz.
Plüsen malzemesi	Bakır. Berilyum bakır. Fosfor. Bronz.
Bahar Seçenekleri	Paslanmaz çelik.
Plaklama Gereksinimleri	Altın-Au. Gümüş-Ag. Palladium-Nikel (Pd-Ni).
Rütbeli Akım	1A, 2A, 3A, 5A, 15A veya 30A (farklı yapılar)
Adlık Voltaj	DC 12V 24V
Temas direnci	En fazla 30mΩ 50mΩ (sessizlik)
Yaşam testi	50,000 döngü Min. 1,000,000 döngü en fazla
Geri akış sıcaklığı.	265°, 4~5 saniye

POGO PIN Güvenilirlik Testleri

Test Türü	Özellikler
Tutma gücü	Saatte 500±50 nominal bisiklet sürüşünde, en az 50.000 döngü
Nemlilik	EIA-364-31, Test yöntemi II, koşul A: 90-95% RH 40°C ± 2°C'de 96 saat boyunca
Lehimleme Isı Direnci	EIA-364-56, 5. prosedür: Seviye 2: 265°C+10/-0°C 30-35 saniye boyunca
Tuz püskürtmesi	EIA-364-26, Test koşulları B: 48 saat boyunca 35+1°C/-2°C'de %5±1 tuz çözeltisi
Bahçe kuvveti testi	Normal kuvvet testi prosedürü, çalışma yüksekliğinde 100g±20g
Sıcaklık ömrü	EIA-364-17, Test yöntemi A, durum 4: 85°C ± 2°C 96 saat boyunca
Solderability (Saldırılabilirlik)	EIA-364-52: 265±5°C, 60/40±5% Sn/pb lehimle 4,0-5,0 saniye boyunca daldırın.
Temas direnci	EIA-364-23: En fazla 100 mA test akımı, en fazla 20 mV gerilim

Test Ekipmanı

Deney ekipmanlarıyla donatılmış bağımsız bir laboratuvarımız var.

Ekleme kuvveti test makinesi
İki boyutlu projektör
Kalınlık ölçer
Otomatik denetim makinesi
İzolasyon Direnci Denetleyici
Metallografik örnek cilalama makinesi
Tuz püskürtücüsü
Mevcut sıcaklık artışı test edici
Yük vuruş eğrisi aygıtı
ROHS testi
Kabalık testi
Elastik impedans test edici
Yaşam testi

UPE Şirketi Rekabetçi Avantajları

Gelişmiş üretim tekniklerini kullanan Yüksek Teknoloji Üretimi
Etkinlik ve tutarlılığı sağlayan sistematik yönetim sistemi
ISO 9001 Uluslararası kalite standartlarını kanıtlayan sertifika
RoHS uyumluluğu çevre ve güvenlik düzenlemelerine uygun
Daha hızlı prototip ve üretim için kısa geliştirme süresi
Rekabetçi Fiyatlar ve Güvenilirliği tehlikeye atmadan Sabit Kalite

Ödeme Yöntemleri

T/T (Bank Transfer), PayPal, OCBC Bankası

Tavsiye: Örnekler için PayPal kullanın (daha güvenli), Toplu siparişler için T / T kullanın (daha düşük ücretler)

İletişim Zamanları ve Hizmet Ayrıntıları

Örnek teslim süresi: Envanter örneği 2-3 iş günü / Özel örnek 5-7 iş günü

Üretim süreci: 10-15 iş günü

Hizmet edilen pazarlar: Amerika, Avrupa, Asya, Güney Afrika

Ticaret süresi: EXW

Nakliye seçenekleri: Hava, Deniz, Ekspres

Hizmetler: Makul fiyatlı yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilir

Ambalaj ve Nakliye
