Çift başlı yaylı pogo kontak probu pogo pin

Marka Adı:	UPE
Model Numarası:	Çift Kafa Pogo Pimi
Moq:	10000
Fiyat:	$0.1-$0.5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

İsim:

Çift Kafa Pogo Pimi

Malzeme:

Pirinç C3604, Sus304

Temas direnci:

Çalışma yüksekliğinde 50mΩ maks.

Çalışma Sıcaklığı:

24 saat içinde -40 ℃ ~+130 ℃.

Tuz püskürtme testi:

48 saat

Renk:

Yetenek temini:

50kpcs/gün

Vurgulamak:

Çift başlı pogo kontak probu

Yayla yüklü POGO Pin

Çift başlı pogo pin

Ürün Açıklaması

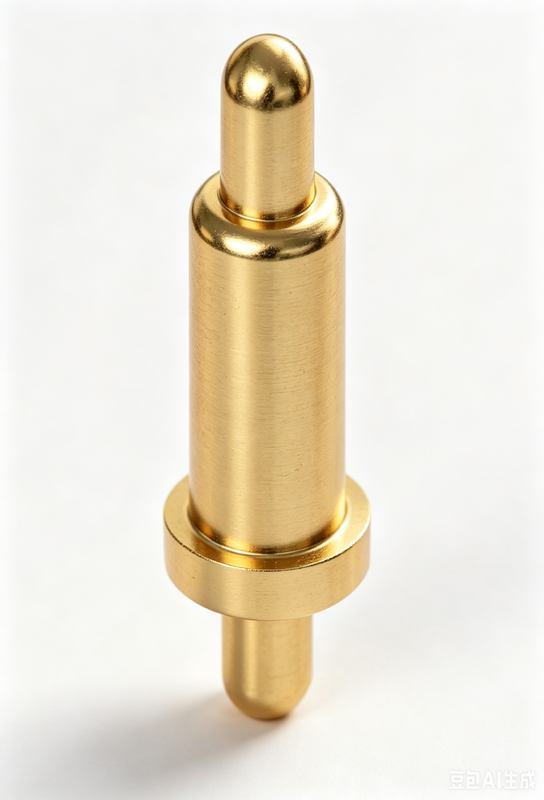

Çift Başlı Yaylı Pogo Pin

UPE, çeşitli şekil ve küçük yapılar sunan profesyonel POGO PIN özelleştirme hizmetleri sunmaktadır. 15A ila 30A arasında yüksek akım pogo pinleri özelleştiriyoruz. Belirli müşteri gereksinimlerine göre farklı ürünler ve pogo pin çözümleri tasarlanabilir.

Pogo Pin, iki devre arasında geçici bağlantılar kurmak için kullanılan bir elektrik konektörüdür. Bir varil içindeki yaylı bir piston içerir, bu da sıkıştırmaya izin verir ve iletken yüzeylere bastırıldığında güvenilir teması sürdürür.

Ürün Özellikleri

Parametre	Özellik
Adı	Çift Başlı Pogo Pin
Piston Malzemesi	Pirinç C3604
Namlu Malzemesi	Pirinç C3604
Yay Malzemesi	SUS304
Mekanik Ömür	Minimum 50.000 döngü
Temas Direnci	Maksimum 50mΩ
Çalışma Sıcaklığı	-40°C ila +130°C
Lehimleme Isısına Direnç	260°C±5°C 20s±2s için
Tuz Spreyi Testi	48 Saat
Sertifikasyon	ROHS veya REACH Uyumlu
Test	100% Açık ve Kısa Devre Testi

Mevcut Dış Yapılar

Müşteri seçimi için 8 tip dış yapı POGO PIN sunuyoruz. Standart POGO PIN toplam yükseklik 2,8 mm ila 11,0 mm arasındadır (DIP pogo pin kuyruk uzunluğu hariç).

SMT

PCB kartı lehimlemesi için kolay, iyi stabiliteye sahip düz taban tasarımı.

DIP

Konumlandırma pimi, PCB kaynağı sırasında sapmayı önler, sağlam bağlantı sağlar.

Çift Başlı

Kaynak gerektirmeyen çift yönlü karttan karta bağlantı.

Dik Açı

Alan optimizasyonu için bükülmüş kuyruk tasarımı, tel lehimlemesi için uygundur.

Lehim Kabı

Kablo ürünleri için ideal, kolay tel lehimleme özelliği.

Vidalı Tip

Çeşitli müşteri gereksinimlerini karşılamak için özel özellikler.

Tek Parça Tip

Özel tasarım seçenekleriyle yüksek akım kapasitesi.

Küresel Top Tipi

Özel tasarım seçenekleriyle yanal kuvvet kapasitesi.

Dahili Yapı Seçenekleri

Yapı A: Eğimli Piston

Kararlı empedans ve uzun ömürlü geleneksel kullanım. SMT ve DIP uygulamaları. Limit çalışma strokunu aşamaz.

Yapı B: Delikli Piston

Sınırlı alanda maksimum sıkıştırma. SMT ve DIP uygulamaları. Limit strokunun aşılmasından ve aşırı akımdan kaçının.

Yapı C: Düz Piston

Alan kısıtlı uygulamalar için kolay işleme. SMT ve DIP uygulamaları. Limit strokunun aşılmasından ve aşırı akımdan kaçının.

Yapı D: Yalıtım Boncukları

10A üzerindeki akımlar için kararlı empedans. SMT ve DIP uygulamaları. Limit çalışma strokunun aşılmaması gerekir.

Yapı E: Çift Sıkıştırma

Geniş sıkıştırmalı karttan karta kenetleme için yerden tasarruf sağlayan tasarım. Limit çalışma strokunun aşılmaması gerekir.

Yapı F: Dört Parçalı Kombinasyon

Yüksek pres pürüzsüzlüğü, küçük piston sapması, su geçirmez ve toz geçirmez. Yüksek akım ve yüksek performanslı uygulamalar için idealdir.

Yapı G: Ara Mil Sıkıştırma

Yüksek akım geçirebilen basit yapı. Yüksek akım kaynağı kullanımı. Limit çalışma strokunun aşılmaması gerekir.

Yapı H: Top Sıkıştırma Teması

Kolay işleme ile basit yapı. Küçük çalışma stroku uygulamaları. Limit çalışma strokunun aşılmaması gerekir.

Ürün Uygulamaları

PCB Kartları
Dijital Kameralar / Tıbbi Ürünler / Yazıcı Kartuşları
Golf Tutamakları / Elektrikli Araçlar / Telefon Uygulamaları
Kardiyak Defibrilatörler / Araç Şarjı / Hava Temizleyiciler
LED Düz Aydınlatmalar / LED El Fenerleri / Tabletler / Dizüstü Bilgisayarlar / PC'ler
Güç Bankaları / Dijital Ürünler / Küçük Ev Aletleri
Şarj Ürünleri / Sinyal İletim Ürünleri

Neden UPE'yi Seçmelisiniz?

Özelleştirme ve Esneklik: Belirli gereksinimler için özel çözümler
Hızlı Numuneler: Hızlı prototipleme ile pazara sunma süresini hızlandırma
Titiz Kalite Kontrolleri: Gelen malzeme denetimi, süreç içi kontroller, %100 son test ve uyumluluk doğrulaması dahil kapsamlı testler
Müşteri Odaklı KK Esnekliği: Uyarlanabilir kalite kontrol süreçleri
Gerçek Zamanlı KK İşbirliği: Sürekli kalite izleme ve iyileştirme

Performans Parametreleri

Bileşen	Malzeme Seçenekleri
Namlu Malzemesi	Pirinç, Berilyum Bakır, Fosfor Bronz
Piston Malzemesi	Pirinç, Berilyum Bakır, Fosfor Bronz, Paslanmaz Çelik
Yay Seçenekleri	Paslanmaz Çelik, Müzik Teli
Kaplama Gereksinimleri	Altın (Au), Gümüş (Ag), Paladyum-Nikel (Pd-Ni)
Anma Akımı	1A, 2A, 3A, 5A, 15A, 30A (yapıya bağlı)
Anma Gerilimi	DC 12V, 24V
Temas Direnci	Maksimum 30mΩ, 50mΩ (durgun)
Ömür Testi	Minimum 50.000 döngü, Maksimum 1.000.000 döngü
Yeniden Akış Sıcaklığı	265°C, 4-5 saniye

Güvenilirlik Testi

Test Türü	Özellik
Tutma Kuvveti	Saatte 500±50 döngü, minimum 50.000 döngü
Nem	40°C±2°C'de %90-95 RH 96 saat boyunca
Lehim Isısına Direnç	265°C+10/-0°C 30-35 saniye boyunca
Tuz Spreyi	35+1°C/-2°C'de %5±1 tuz çözeltisi 48 saat boyunca
Yay Kuvveti Testi	Çalışma yüksekliğinde 100g±20g
Sıcaklık Ömrü	85°C±2°C 96 saat boyunca
Lehimlenebilirlik	265°C±5°C, 60/40±%5 Sn/Pb lehim 4.0-5.0 saniye boyunca
Temas Direnci	Test akımı maksimum 100mA, maksimum 20mV voltaj

Test Ekipmanları

Bağımsız laboratuvarımızda, yerleştirme kuvveti test makineleri, iki boyutlu projektörler, kalınlık ölçerler, otomatik muayene makineleri, yalıtım direnci test cihazları, metalografik numune parlatma makineleri, tuz spreyi test cihazları, akım sıcaklık yükselmesi test cihazları, yük strok eğrisi aletleri, ROHS test cihazları, pürüzlülük test cihazları, elastik empedans test cihazları ve ömür test cihazları dahil olmak üzere kapsamlı test ekipmanları bulunmaktadır.

Rekabet Avantajları

Yüksek Teknoloji Üretimi: Üstün kalite için gelişmiş üretim teknikleri
Sistematik Yönetim Sistemi: Verimlilik ve tutarlılık sağlayan akıcı süreçler
ISO 9001 Sertifikası: Uluslararası kalite standartlarına bağlılık
RoHS Uyumluluğu: Çevre ve güvenlik düzenlemelerine uygundur
Kısa Geliştirme Süresi: Daha hızlı prototipleme ve üretim döngüleri
Rekabetçi Fiyatlandırma ve İstikrarlı Kalite: Güvenilirliği tehlikeye atmadan uygun maliyetli çözümler

Sipariş Bilgileri

Hizmet	Detaylar
Ödeme Yöntemleri	T/T (Banka Transferi), PayPal, OCBC Bank Numuneler için PayPal, toplu siparişler için T/T önerilir
Numune Teslim Süresi	Stoktaki numune: 2-3 iş günü Özelleştirilmiş numune: 5-7 iş günü
Üretim Teslim Süresi	10-15 iş günü
Hizmet Verilen Pazarlar	Amerika, Avrupa, Asya, Güney Afrika
Ticaret Terimleri	EXW
Nakliye Seçenekleri	Hava, Deniz, Ekspres
Hizmetler	Makul fiyatlarla yüksek kalite, OEM hizmetleri, özel boyutlar, renkler ve tasarımlar
