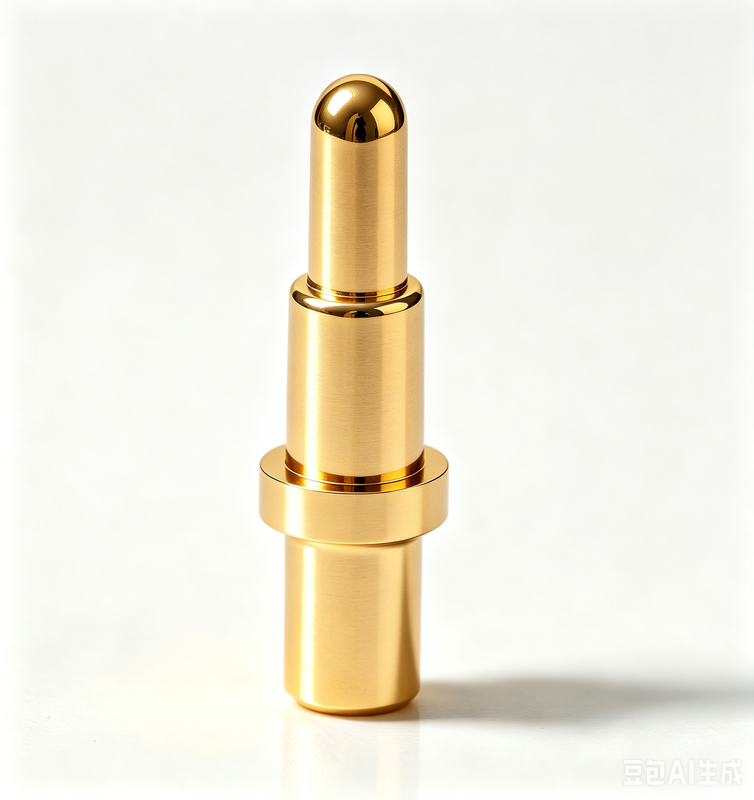

SMT altın kaplama yayla yüklü pcb pogo pin

Marka Adı:	UPE
Model Numarası:	SMT POGO Pin
Moq:	10000
Fiyat:	$0.1-$0.5
Ambalaj detayları:	PE torbalar
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

ISO9001

Tuz püskürtme testi:

48 saat

İsim:

SMT POGO Pin

Malzeme:

Pirinç C3604, Sus304

Mekanik Yaşam:

50000 Cycle Min ..

Çalışma Sıcaklığı:

24 saat içinde -40 ℃ ~+130 ℃.

Temas direnci:

Çalışma yüksekliğinde 50mΩ maks.

Akım:

Gerilim:

Yetenek temini:

50kpcs/gün

Vurgulamak:

SMT altın kaplama pogo pin

yayla yüklü PCB pogo pin

Garanti ile altın kaplamalı bir pogo sapı

Ürün Açıklaması

SMT Altın kaplama yayla yüklü PCB Pogo Pin

UPE, çeşitli şekiller ve kompakt yapılar sunan profesyonel Pogo Pin özelleştirme hizmetleri sunar. 15A'dan 30A'ya kadar özelleştirilmiş yüksek akımlı çözümlerde uzmanlaştık,Müşterilerin özel gereksinimlerine göre farklı ürünler ve pogo pin çözümleri tasarlamak.

Bir Pogo Pin, iki devre arasında geçici bağlantılar kuran bir elektrik bağlantısıdır.Sıkıştırmayı sağlayan ve iletken yüzeylere basıldığında güvenilir bir temas sürdüren.

8 Dış Yapı Tipleri

SMT:PCB kartlarının kolayca lehimlenmesi için düz taban tasarımı ile mükemmel kararlılık
DIP:Konumlandırma iğnesi, PCB kaynak sırasında sapmayı önler ve kesin hizalama sağlar
Çift Başlı:Saldırma gereksinimleri olmaksızın esnek iki yönlü tahta tahta bağlantısı
Sağ açı:Uzayı optimize etmek için bükük kuyruğu tasarımı, tel lehimle uyumludur
Kaynatma Kupası:Kolay kablo kaynak yetenekleri ile kablo ürünleri için idealdir
Vuruş tipi:Farklı müşteri gereksinimlerini karşılamak için özel özellikler
Tek parça tipinde:Özel tasarım seçenekleriyle yüksek akım kapasitesi
Küresel top tipi:Özel gereksinimlerle yan kuvvet uyumluluğu

İç Yapı Seçenekleri

Yapı A: Eğri Bevelli Plunger

Avantajları:Geleneksel kullanım, sabit impedans, uzun ömür

Uygulama:SMT ve DIP Düzenli kullanım

Önlemler:Sınır çalışma çarpımını geçemez.

B yapısı: Borulu tasarımlı bir plünger

Avantajları:Sınırlı alanda maksimum sıkıştırma

Uygulama:SMT ve DIP Düzenli kullanım

Önlemler:Sınır atışını ve aşırı akımı aşmaktan kaçının.

Yapı C: Yassı Plunger Tasarımı

Avantajları:Kolay işlenme, alan tasarruflu yapı

Uygulama:SMT ve DIP Düzenli kullanım

Önlemler:Sınır atışını ve aşırı akımı aşmaktan kaçının.

Yapı D: yalıtım boncukları olan namlu

Avantajları:10A'dan yüksek akımlar için uygun sabit impedans

Uygulama:SMT ve DIP Düzenli kullanım

Önlemler:Sınır çalışma çarpımını geçemez.

E yapı: Çift taraflı sıkıştırma

Avantajları:Uzay tasarrufu, uzun mesafe, büyük sıkıştırma tahtası bağlantısı

Uygulama:Yataydan gemiye dokunma

Önlemler:Sınır çalışma çarpımını geçemez.

F yapısı: Dört parça kombinasyonu

Avantajları:Yüksek baskı püresi, en az piston bükülmesi, su geçirmez, toz geçirmez, uzun ömür

Uygulama:Yüksek akım, yüksek performans, su geçirmez ve toz geçirmez uygulamalar

G yapısı: Ara akım sıkıştırması

Avantajları:Basit yapı, yüksek akım kapasitesi

Uygulama:Yüksek akımlı kaynak kullanımı

Önlemler:Sınır çalışma çarpımını geçemez.

Yapı H: Top sıkıştırma teması

Avantajları:Basit yapı, kolay işleme

Uygulama:Küçük çalışma darbe uygulamaları

Önlemler:Sınır çalışma çarpımını geçemez.

Uygulama Alanları

Neden UPE'yi seçtiniz?

Özellik ve Esneklik:Özel gereksinimlere göre uyarlanmış çözümler
Hızlı Örnekler:Hızlı prototip yapımı ile hızlandırılmış pazarlama süresi
Sıkı kalite kontrolleri:Gelen malzeme denetimi, süreç içi kalite kontrolleri, % 100 nihai test ve izlenebilirlik ve uyumluluk da dahil olmak üzere kapsamlı testler
Müşteri odaklı QC esnekliği:Uyumlu kalite kontrol süreçleri
Gerçek Zamanlı QC İşbirliği:Acil kalite kontrolü desteği

Performans parametreleri

Bileşen	Malzeme Seçenekleri
Fıçı malzemesi	Bakır, Berilyum Bakır, Fosfor Bronz
Plüsen malzemesi	Bakır, Berilyum Bakır, Fosfor Bakır, Paslanmaz Çelik
Bahar Seçenekleri	Paslanmaz çelik, müzik tel
Plaklama Gereksinimleri	Altın-Au, Gümüş-Ag, Palladium-Nikel (Pd-Ni)
Rütbeli Akım	1A, 2A, 3A, 5A, 15A veya 30A (yapıya bağlı)
Adlık Voltaj	DC 12V, 24V
Temas direnci	30mΩ, en fazla 50mΩ. (sessizlik)
Yaşam testi	50Min., 1000 döngü, 1,000,000 döngü en fazla
Geri akış sıcaklığı	265°, 4-5 saniye.

Güvenilirlik Testleri

Test Türü	Özellikler
Tutma gücü	Saatte 500±50 döngü, en az 50.000 döngü
Nemlilik	EIA-364-31, 90-95% RH 40°C ± 2°C'de 96 saat boyunca
Lehimleme Isı Direnci	EIA-364-56, 265°C+10/-0°C 30-35 saniye boyunca
Tuz püskürtmesi	EIA-364-26, % 5±1 tuz çözeltisi 35+1°C/-2°C'de 48 saat boyunca
Bahçe kuvveti testi	100g±20g çalışma yüksekliğinde
Sıcaklık ömrü	EIA-364-17, 85°C ± 2°C 96 saat boyunca
Solderability (Saldırılabilirlik)	EIA-364-52, 265±5°C, 60/40±5% Sn/pb 4,0-5,0 saniye için lehim
Temas direnci	EIA-364-23, 100 mA maksimum test akımı, 20 mV maksimum voltaj

Test Ekipmanı

Bağımsız laboratuvarımız aşağıdakiler de dahil olmak üzere kapsamlı test ekipmanlarına sahiptir:

Ekleme kuvveti test makinesi
İki boyutlu projektör
Kalınlık ölçer
Otomatik denetim makinesi
İzolasyon Direnci Denetleyici
Metallografik örnek cilalama makinesi
Tuz püskürtücüsü
Mevcut sıcaklık artışı test edici
Yük vuruş eğrisi aygıtı
ROHS testi
Kabalık testi
Elastik impedans test edici
Yaşam testi

Rekabetçi Avantajlar

Yüksek Teknoloji Üretimi:Üstün kalite için gelişmiş üretim teknikleri
Sistematik Yönetim Sistemi:Verimlilik ve tutarlılık için yönlendirilmiş süreçler
ISO 9001 Sertifikası:Uluslararası kalite standartlarına bağlılık
RoHS uyumluluğu:Çevre ve güvenlik düzenlemelerine uygun
Kısa Gelişim Zamanı:Hızlı prototipleme ve üretim döngüleri
Rekabetçi Fiyatlar ve Sabit Kalite:Ucuz ve güvenilir çözümler

Sipariş Verme Bilgisi

Ödeme yöntemleri:T/T (Bank Transfer), PayPal, OCBC Bankası

Tavsiye:Örnekler için PayPal (daha güvenli), toplu siparişler için T/T (daha düşük ücretler)

Örnek teslim süresi:Envanter örneği 2-3 iş günü / Özel örnek 5-7 iş günü

Üretim süresi:10-15 iş günü

Piyasalar:Amerika, Avrupa, Asya, Güney Afrika

Ticaret süresi:EXW

Nakliye seçenekleri:Hava, Deniz, Ekspres

Hizmetler:Makul fiyatlarla yüksek kalite, OEM hizmetleri, özel boyutlar, renkler ve tasarımlar

Ambalaj ve Nakliye
