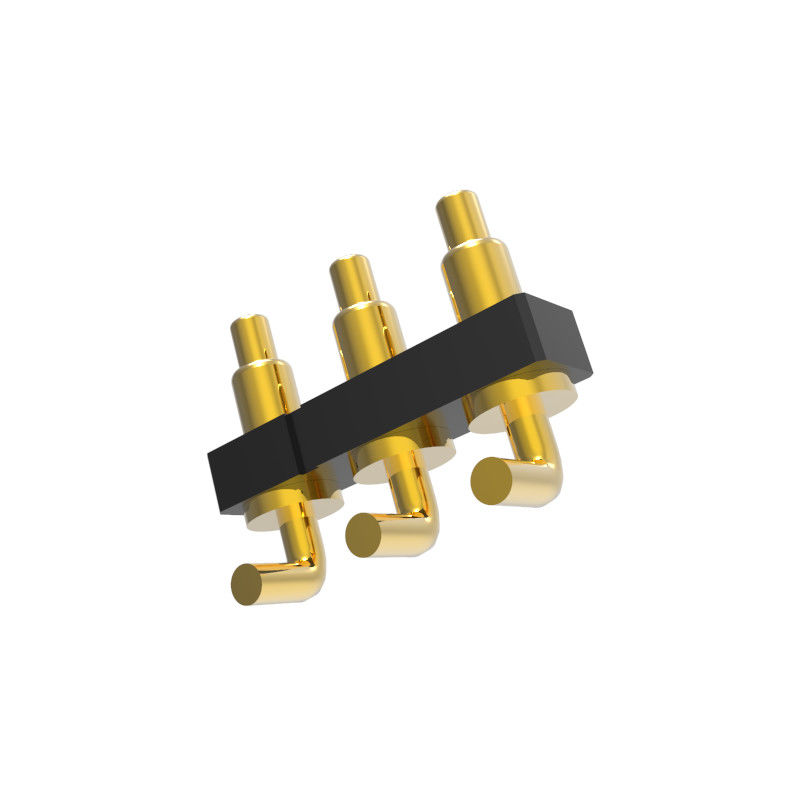

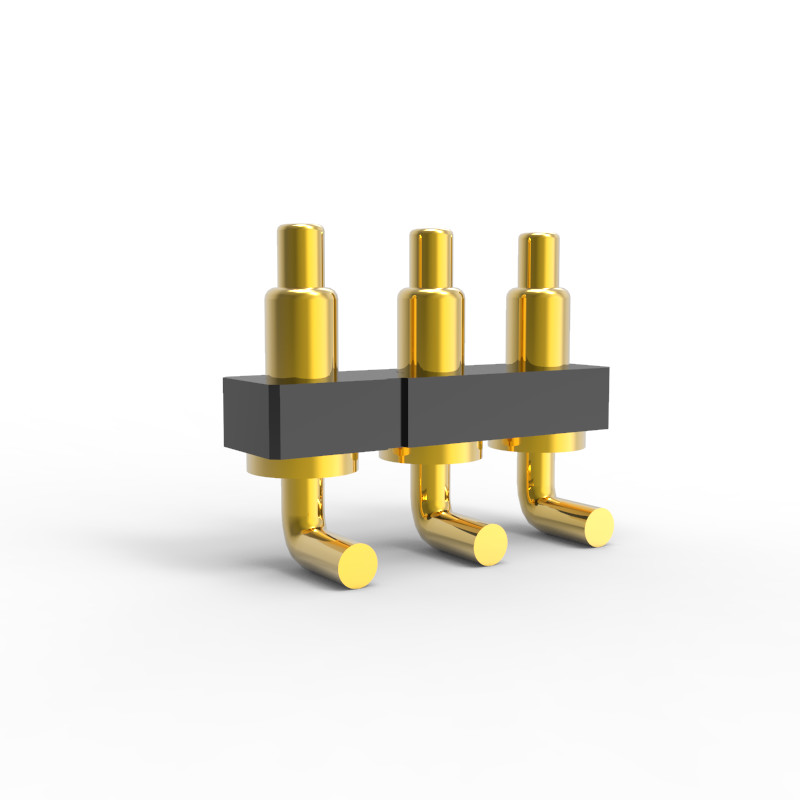

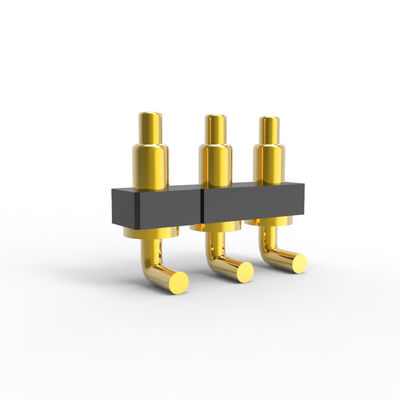

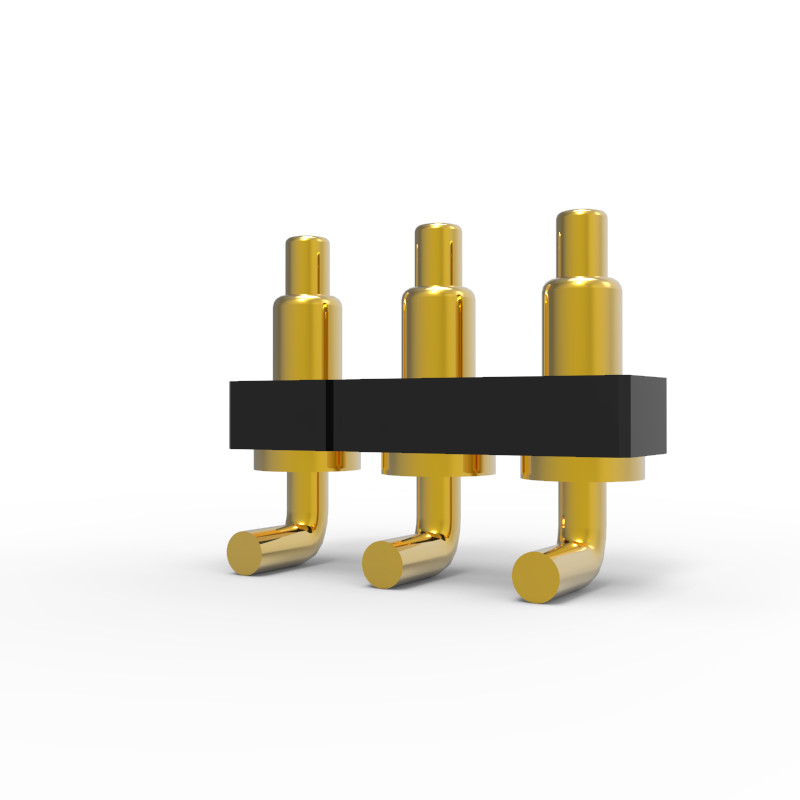

2.54mm pitch 3pin sağ açılı yaylı pogo pin konektörü 2.54mm yükseklikte.
Pogo Pin'in kuyruğu bükülmüştür, bu da tasarımcılara alan kullanımında daha fazla seçenek sağlayabilir, kuyruğu da telle lehimlenebilir.
Pogo Pin, cep telefonlarında ve diğer elektronik ürünlerde kullanılan hassas bir konektördür.
Çeşitli elektronik ürünlerde yaygın olarak kullanılır ve sinyal iletim bağlantısında rol oynar.
Şekil yapısı şunlara ayrılır: düz taban tipi, fişleme plaka tipi, bükme tipi, çift iğne ocağı, iplik tipi, kaynak tel tipi,
Yan delik türü vb.
İç yapı şunlara ayrılır: arka delme tipi, dilimleme eğilim, yuvarlak toplu dilimleme eğilim, delik tipi, kuyruk fiş tipi, çift başlı tip vb.
Plaklama seçimi: normal altın kaplama, nikel kaplama vb.
2.54mm pitch sağ açılı yayla yüklü bağlantı parametreleri listesi:
|
İzolatör
|
Siyah plastikler(265°C)UL94 V-0
|
|
Süpürge
|
Bakır 5 u ̊ Au 60~100 u ̊ Ni
|
|
Fıçı
|
Bakır 5 u ̊ Au 60~100 u ̊ Ni
|
|
Bahar
|
SUS yüzey işlemi
|
|
Bağlantı tipi
|
Erkek
|
|
Renk
|
Siyah, Sarı.
|
|
Çıkış
|
2.54mm veya müşteri gereksinimlerine bağlı
|
|
Pin
|
3pin veya müşteri gereksinimlerine bağlı
|
|
Uygulama
|
PCB,AV ekipmanları,tıp ekipmanları,askeri iletişim,havacılık,telefon saati,elektronik sigara
|
|
Sertifika
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
Paketleme
|
1000pcs/PE torbası (müşteri gereksinimlerine göre)
|
|
Yay gücü
|
70g+/-20g 1.0mm çalışma çarpımında
|
|
Yaşam testi
|
100,000 döngü
|
|
Rütbeli akım
|
3A Max.
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50 milyon ohm en fazla
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
2.54mm pitch standard 2pin-40pin Pogo pin konektörü dik açılı
UPE Pogo Pin Konektörünün Avantajları
Genellikle yay ipleri veya pogo ipleri olarak bilinen Pogo Pin Connector, birkaç avantaj sunar:
Güvenilirlik:CLIP Teknolojisini kullanan UPE Pogo pinleri, titreşim ve mekanik şoklara maruz kalan ortamlarda bile tutarlı ve güvenilir bir elektrik bağlantısı sağlar.
Kompakt tasarım:Küçük boyutları, modern, kompakt elektronik cihazlar için ideal olan dar alanlara sığmalarını sağlar.
Esneklik:Pogo iğneleri yüzey değişimlerine uyarlanabilir, çiftleşme yüzeyleri mükemmel bir şekilde hizalandırılmasa bile istikrarlı bir bağlantı sağlar.
Kullanım kolaylığı:Kullanıcı dostu, basit kurulum ve bakım.
Dayanıklılık:Çok sayıda bağlantı ve bağlantıyı kesme döngüsüne dayanabilmeleri için tasarlanmıştır, bu da onları son derece dayanıklı hale getirir
Bizim Avantajımız ve Seçiminiz:
.15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
.1.27mm'lik UPE geliştirilmiş,2.0mm 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörü SMT / DIP / Right Angle / Solder Cup ile.
.Pogo Pin Hayat testi 1000.000 döngüye kadar.
.Tüm ürünler HF, RoHS REACH standardını geçebilir.
.Malları teslim etmeden önce %100 elektrik testi raporunu sağladı.
. Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Pogo Pin tipi yapısı ve açıklaması:
SMT:İyi istikrar, Fıçı tabanı PCB tahtasında lehimlenmesi kolay düz bir taban tasarımıdır.
DIP:Barrel'in kuyruğunda bir konumlandırma iğnesi vardır. PCB ile kaynak yaparken, hiçbir sapma meydana gelmez, iyi konumlandırma etkisi ve sağlam
kaynak.
Çift Başlı: Çift başlı Pogo iğnesinin tasarımı, tasarımcılara iki yönlü tahtadan tahtaya daha fazla esneklik sağlar
Bağlantı için, çift başlı iğneyi kaynaklamak gerekmez.
Sağ açı:Pogo Pin'in kuyruğu bükülmüştür, bu da tasarımcılara alan kullanımında daha fazla seçenek sunar. Kuyruğu telle de lehimlenebilir.
Kaynatma Kupası:Kablo ürünü için uygundur, telle kaynaklanması kolaydır
Vuruş tipi:Özel özelliklere sahip ürünler müşterilerin farklı ihtiyaçlarını karşılayabilir ve ihtiyaçlarına göre özelleştirilebilir
Müşterilerden.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Pogo Pin Bağlantısı Uygulama Alanı:
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor
* Sen çizime bak ve biz de sana göndermek için numune yapalım
* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
