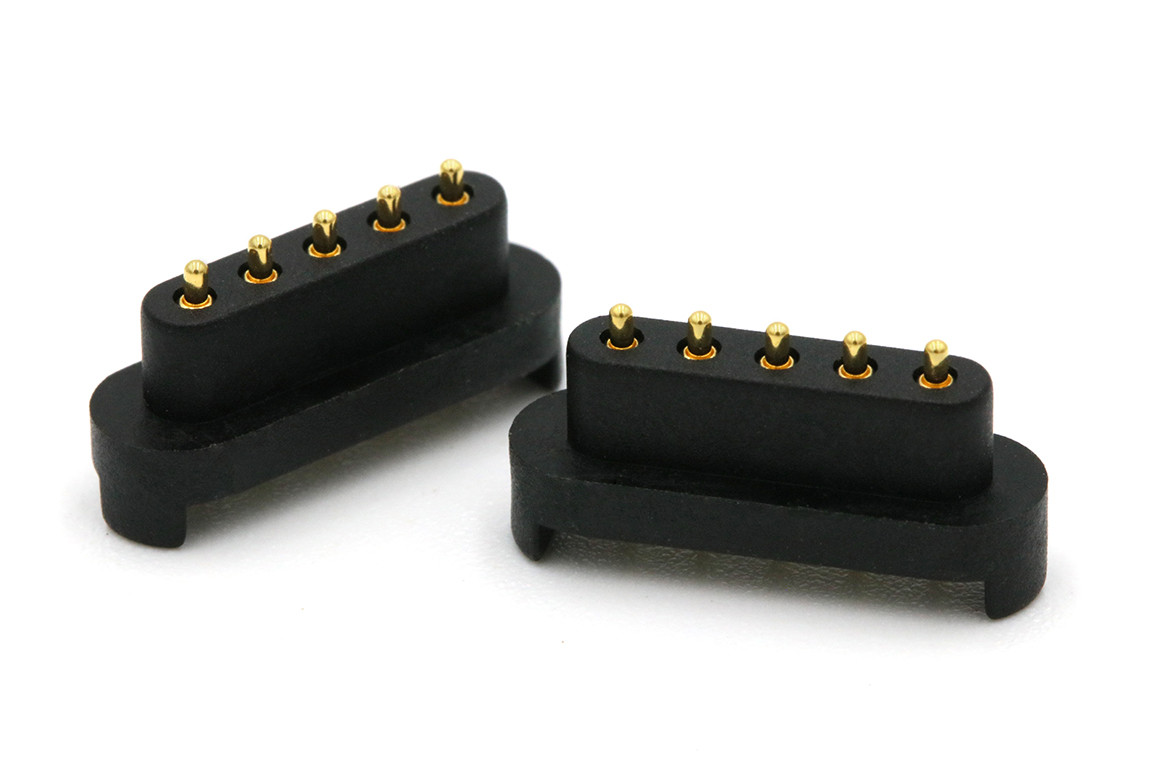

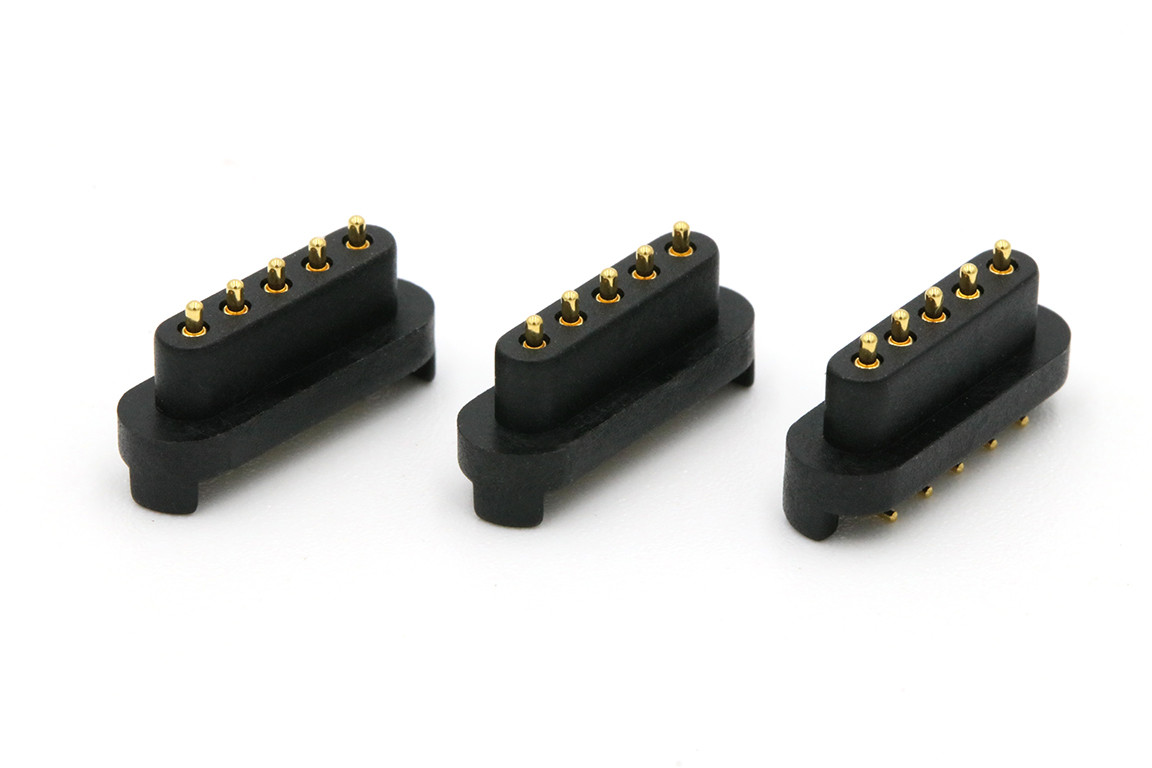

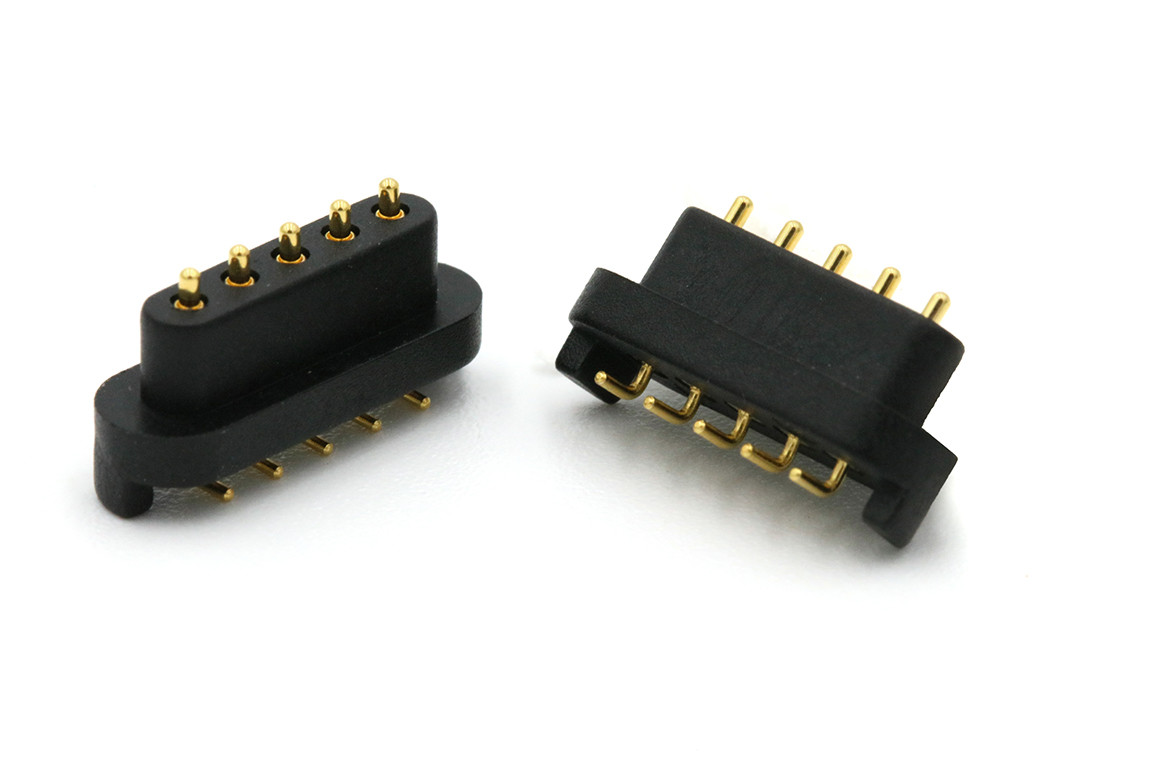

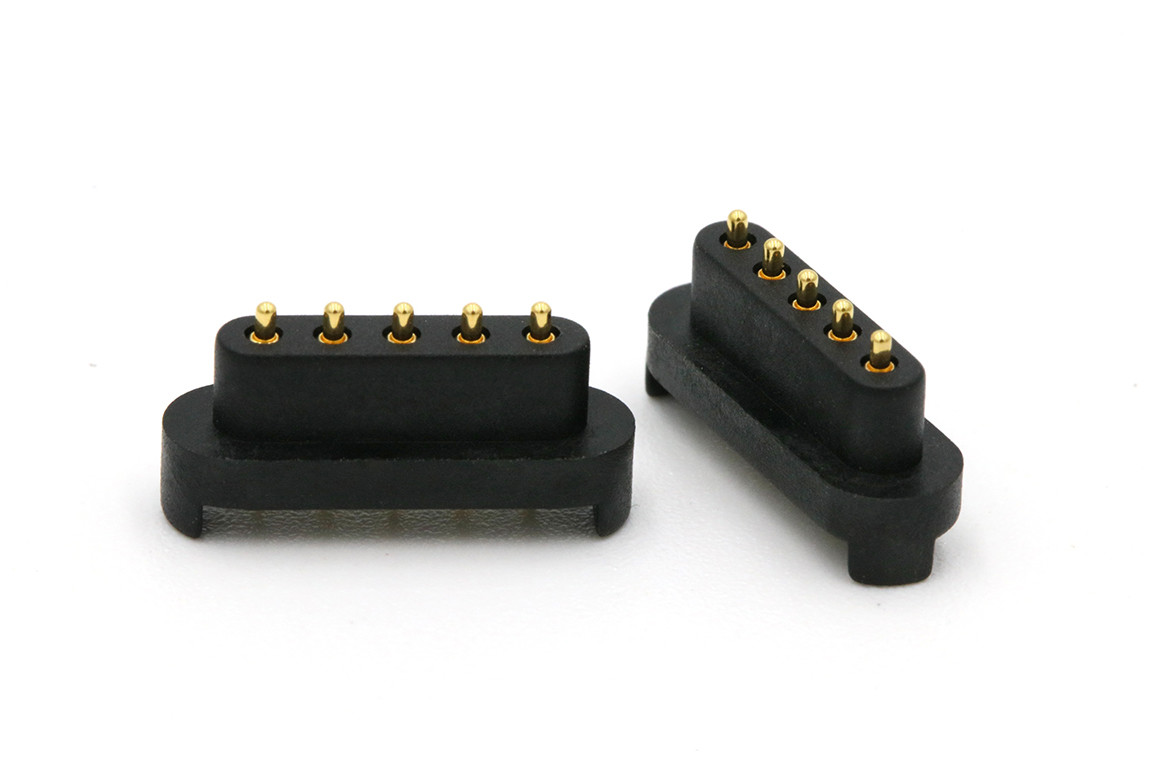

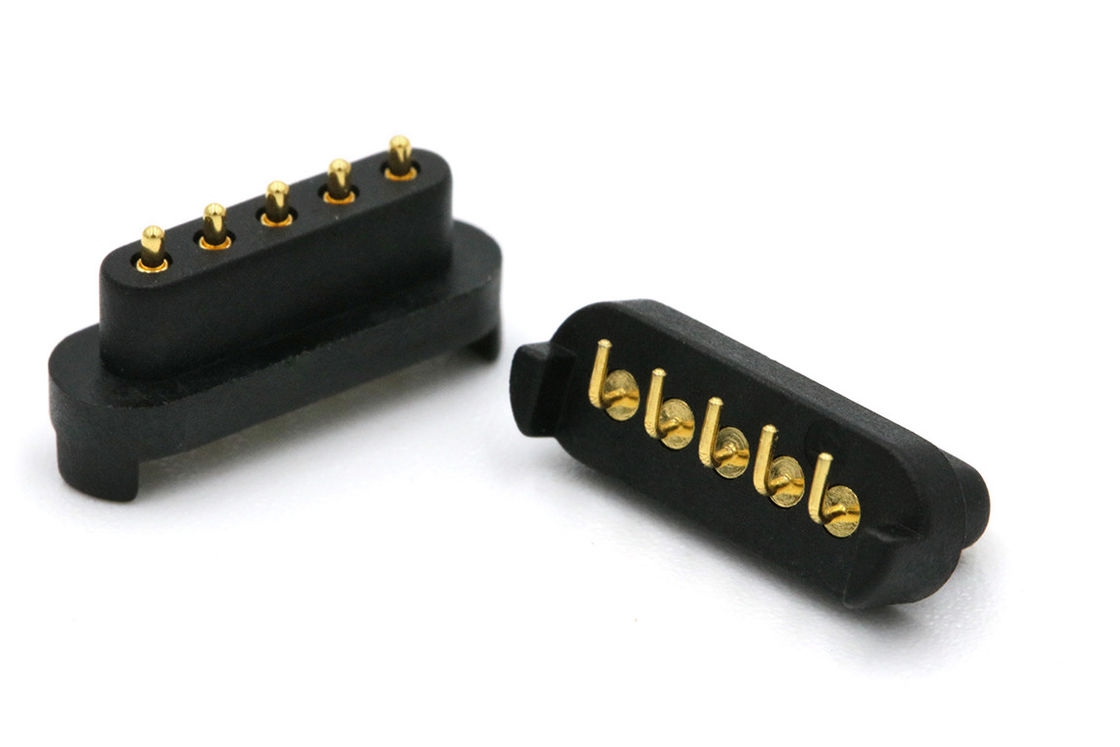

HTN erkek ve kadın 2.5mm pitch Sağ açılı Pogo Pin Bahar yüklü bağlantıları.
Pogo Pin, cep telefonlarında ve diğer elektronik ürünlerde kullanılan hassas bir konektördür.
Çeşitli elektronik ürünlerde yaygın olarak kullanılır ve sinyal iletim bağlantısında rol oynar.
Pogo pin, hassas aletlerle çivilenme ve önceden basma sonrasında iğne ocağı, yay ve iğne tüpünün üç temel bileşeninden oluşan bir tür yay sondasıdır.İçinde hassas bir yay yapısı bulunan.Pogo pin farklı uygulamalara göre farklı görünümlere sahiptir. Yüzey kaplama genellikle korozyon önleyici işlevini, mekanik özelliklerini,elektrik özellikleri, vb.
Şekil yapısı şunlara ayrılır: düz taban tipi, fiş levhası tipi, bükme tipi, çift iğne ocağı, iplik tipi, kaynak tel tipi, yan delik tipi vb. İç yapısı şunlara ayrılır:Arka delme tipi, dilimleme eğimleri, yuvarlak toplu dilimleme eğimleri, delik tipi, kuyruk fiş tipi, çift başlı tip vb.
Plating seçimi: düzenli altın plating, nikel plating, vb. Akım aralığı: düzenli 0.5-3A, yüksek akım 5-30A. Seyahat aralığı: Bahçenin sıkıştırma çarpmasına atıfta bulunur.
Pogo Pin Bağlantısının Avantajları
Genellikle yay ipleri veya pogo ipleri olarak bilinen Pogo Pin Connector, birkaç avantaj sunar:
* Güvenilirlik
* Kompakt tasarım
* Esneklik
* Kullanım kolaylığı
* Dayanıklılık
2.5MM Pitch Right Angle Pogo Pin Spring Loaded Connectors Parameter Listesi:
|
İzolatör
|
Siyah HTN+30%GF UL94 V-0
|
|
Süpürge
|
C3604, 60~100 u ̊ Ni üzerinde 5 u ̊ Au'yu kaplama
|
|
Fıçı
|
C3602, 60~100u ̊ Au'dan fazla Ni'ye kaplama
|
|
Bahar
|
SUS304, kaplama 1u ̊Min Au
|
|
Yay gücü
|
70g+/-20g 0.8mm çalışma çarpımında
|
|
Tam boğa.
|
1.0mm
|
|
Mekanik test
|
Min 10000 döngü
|
|
Rütbeli akım
|
1A Max.
|
|
Voltaj
|
DC 12V
|
|
Temas direnci
|
50 milyon ohm en fazla
|
|
Tuz püskürtme testi
|
48 saat
|
|
Sertifikasyon
|
RoHS veya REACH uyumlu ürün
|
|
Test
|
% 100 açık ve kısa test
|
|
RoHS veya REACH uyumlu ürün
En iyi kullanımı sağlamak için, lütfen çalışma yüksekliğine göre çalıştırın.Mühendislik çizimlerine göre, izin verilen maksimum sıkıştırmayı geçmemelidir.
|
2.5MM Pitch Right Angle Pogo Pin Baharlı Yüklü Bağlantılar Resim Boyutu:
Bizim Avantajımız ve Seçiminiz:
* 15A-30A serisi ile UPE profesyonel özel yüksek akımlı Pogo Pin, seri olarak üretildi.
* 1.27mm'lik UPE geliştirilmiş,2.0mm 2.54mm pitch standart erkek ve kadın 2pin-40pin Pogo pin konektörü SMT / DIP / Right Angle / Solder Cup ile.
* Pogo Pin Hayat testi 1000.000 döngüye kadar.
* Tüm ürünler HF, RoHS REACH standardını geçebilir.
* Malların teslim edilmesinden önce %100 elektrik testi raporunu sağladı.
*Farklı şekillerde özel, küçük yapı ve yüksek akım mevcuttur.
Hizmet fikri:
1Müşterilere özelleştirilmiş, küçük parti, çok çeşitlilik, tek durak hizmetleri sunmaya kararlı.
2Hızlı tepki ve etkili iletişim, rafine edilmiş hizmet zamanında teslimat.
3ISO 9001 ve ERP sisteminin sıkı uygulanması, malzemelerin kaliteli ve standart üretim kontrolüne sıkı bir şekilde tedarik edilmesi.
4Ücretsiz tasarım destekleyici numuneler, kalite güvenli ve güvenilir, fiyat rekabetçidir.
Müşteriler nedenUPE?
1Profesyonel özelleştirme hizmeti.
2Hızlı örnek üretim kapasitesi
3- Sıkı kalite kontrol sistemi
4İthalatlı bileşenlerle işleme
5Yüksek hassasiyetli test ekipmanları
6Makul maliyet kontrol prosedürleri
Pogo Pin Bağlantısı Uygulama Alanı:
Sipariş nasıl verilir?
* Bize çizim veya örnek gönderin
* Profesyonel mühendislik ekibimiz değerlendirmeyi yürütüyor
* Sen çizime bak ve biz de sana göndermek için numune yapalım
* Örneği test eder ve onaylar, sonra sipariş verir ve %50 teminat öder.
* Ürünü yapmaya başlıyoruz
* Mal hazır olduğunda çek için fotoğraf çeker ve bakiyeyi ödersin.
* Ürünleri size DHL, TNT, UPS, FedEx ile teslim ediyoruz
Ödeme süresi:T/T,%50 Depozito,%50 bakiye
Ödeme yöntemi:T/T,PayPal,OCBC
Örnek teslim süresi:Envanter örneği 2-3İş günü/özellik örneği 5-7İş günü
Üretim süresi:10-15İş günü
Yaratılmış:Amerika,Avrupa,Asya,Güney Afrika
Ticaret süresi:EXW
Kargo:Hava, Deniz, Ekspres
Hizmet:Makul fiyatla yüksek kalite, OEM hizmeti, herhangi bir özel boyut, renk, tasarım kabul edilebilir
